Shema oskrbe z vodo: več možnosti za vse primere
Zdi se, da je zelo resno podjetje kopati dobro in zagotoviti njegovo normalno delovanje. Veliko dela je potrebno. Ampak to je prav tisto, kar bo "cvetje". "Jagode" je resnično delo, začelo se bo šele kasneje, ko boste začeli izvajati svoj načrt oskrbe z vodo, tukaj boste potrebovali resnične spretnosti in določene stroške.
Glavne točke
Poleg tega, če takšno delo ni predvideno vnaprej, je obsojeno na resne težave pri izvajanju:
- najprej, celoten sistem oskrbe z vodo bo treba razmisliti vnaprej, tudi v fazi projektiranja hiše;
- drugič, To shemo je treba povezati z že določenim krajem kopanja vodnjaka;
- tretjič, pri ustvarjanju vodnjaka je treba v steno vodnjaka postaviti pipo, ki bo nato vstopila v hišo; je treba upoštevati, da mora biti odstranitev in tesnilo nujno pod ravni zamrzovanja tal v hladni sezoni, in to je še ena majhna študija.
Če bi bile vse te nianse skrbno premišljene in izvedene, bo izvedba projekta veliko enostavnejša in v preprosti različici bo izgledala kot prikazana na sliki "A":
- 1 - v izvrtini je filter s povratnim ventilom, vgrajen ali zunaj;
- 2 - sistemi za zapiranje izhoda cevovoda iz vrtine; svetujemo vam, da pozorni na popolno kakovost pečatenja te proizvodnje;
- 3 - izolacija zgornjega dela vodnjaka; morda ni obvezen, ampak zelo priporočljiv del celotne strukture;
- 4 - izolacija celotnega zunanjega dela cevi; je zelo pomembno in v nobenem primeru ne priporoča, da ga ne zanemarja;
- 5 - črpalna oprema že v stavbi; opomba: to je značilnost te sheme, pogosto je črpalka nameščena v samem vdoru, kar bo jasno prikazano v diagramih spodaj.
Shema je bolj zapletena z zelo pomembnim dodatkom
Neposredno črpanje vode neposredno v hišni sistem za oskrbo z vodo ni priporočljivo, je potrebno namestiti zbiralnik vode v obliki rezervoarja 40-60 litrov, ki bo v primeru nepredvidenih situacij med drugim zagotovil moč hiše.

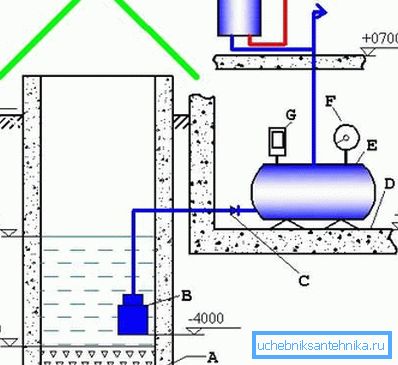

Takšna shema z rezervoarjem lahko vsebuje naslednje elemente:
- A - plasti peska, še posebej silicija, kar je odličen dodaten naravni filter;
- B - potopna črpalka; tu je črpalka neposredno v vdolbini, v nasprotju s prejšnjo shemo;
- C - kontrolni ventil; vendar ta element izhaja iz vdolbinice;
- D - celotna shema je zgrajena na treh ravneh: dobro - klet hiše - prostor sam; tukaj "D" je kletna tla;
- Rezervoar za zbiranje vode;
- F - manometer - bistveni element nadzora tlaka;
- G - stikalo tlaka - in to je že potrebno za nujno zaključitev napajalnega sistema v primeru največje izgube ali močnega povečanja tlaka;
- H - grelnik vode, kot element sistema že pri potrošniku.
Dober nasvet! Pri oblikovanju sistema upoštevajte uporabno značilnost predstavljene sheme z rezervoarjem - tukaj so ravni namestitve vseh elementov. Tako je jasno, da je globina vdolbine 6 metrov, sloj gramoza na dnu je 50 cm, vodo od zgoraj 3 m, tla kleti pa na globini 2,5 m.
Posebno pozornost namenjamo - črpalka je na razdalji 1,5 m od gramoza - to je precej, za normalno delovanje črpalke priporočamo, da ga namestite na višino 70-80 cm od dna.
Napredni krogi za vse priložnosti
Prvič, upoštevajte shemo, v kateri je zelo izbirčen odnos do čistosti vode, ki je vedno dobrodošel. Kljub temu ima eno pomanjkljivost, ki se lahko zdi pomembna.
Tristopenjsko čiščenje

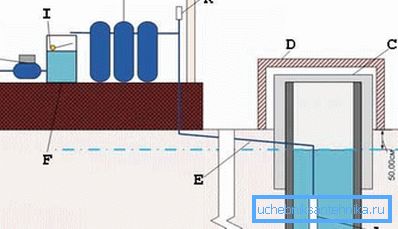

Uvedba druge možnosti oskrbe z vodo, ki jo sestavljajo:
- A - potopna črpalka;
- B - tukaj je nivo podzemne vode;
- C - dobro izolacija; pogosto uporabljene plošče pene 10 palcev;
- D - vodnjaka za zaščito pred dežjem in dežjem;
- E - vodovod z ogrevalno žico 100 W; zelo pomemben, a tudi dragi del sheme, ob upoštevanju stroškov električne energije za stalno ogrevanje od oktobra do aprila;
- F - rezervoar za vodo;
- G - drugi, že močnejši, črpalka v obliki polnopravne črpalne postaje;
- H - dotik do potrošnika;
- I - plavajoči mehanizem za krmiljenje delovanja potopne črpalke; upoštevajte, da delovanje črpalke ne spremlja tlak v sistemu, temveč nivo vode v rezervoarju; ko nivo v rezervoarju doseže mejno vrednost, črpalka v vodnjaku neha delovati;
- J - sistem čiščenja vode; Le večstranski sistemi dejansko zagotavljajo dejanski učinek čiščenja vode, pri čemer je vsaka stopnja odgovorna za njegovo nalogo, da se voda pripelje v red;
- K - kontrolni ventil.
Priznajmo naslednje pomanjkljivosti predstavljene sheme:
- lahko izvrtate vodnjak na mestu, kjer se nahaja vodnjak za vašo spletno stran;
- vendar je dober in donosen vodnjak na voljo nenehno in z lastnimi rokami; lahko hišo napajate bodisi s cevovodom bodisi z zgornje strani, ki se imenuje "na stari način" - vedro; ta možnost je zelo koristna za odhod;
- na predstavljeni shemi je ta možnost izkljucena zaradi popolne blokade izpusta vode na vrhu s strani grelca; To bi bilo treba priznati kot manjšo pomanjkljivost sheme.
Osredotočeni smo na zaščito
Zaščita vseh elementov vodovodnega sistema od zamrzovanja, ko gre za oskrbo z vodnjaka, je zelo pomembno.

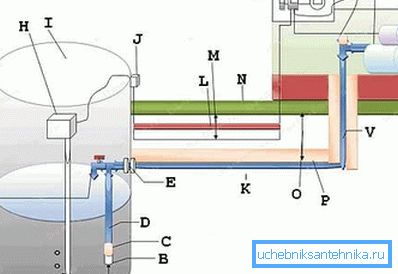

Naslednja shema služi kot primer v zvezi s tem:
- A - ta razdalja od filtra ne sme biti manjša od 50 cm;
- B - filter za cedilo;
- C - kontrolni ventil;
- D - plinovod;
- E - skrbno zapečaten izstop iz vrtine;
- Ventil za odvod vode in odvod vode kot element zaščitnega mehanizma;
Dober nasvet! Varnostno odvodnjavanje vode iz sistema je zelo pomembno, vendar se pogosto izvaja na gori, na tleh v bližini vodnjaka. Če izberete to možnost, vam svetujemo, da čim bolj umaknete iz vrtine, z najbolj temeljito opremljeno zaščitno zaporko gline okoli vodnjaka.
- G - izolacijske plošče; morda ogrevanje na tem mestu je pretirano merilo zaščite;
- H - kompresor s prezračevanjem; element varstva je vanj vstopil tudi v sistem - prezračevanje vode, nasičenost s kisikom, ena od najučinkovitejših načinov čiščenja z oksidacijskimi nečistočami, predvsem kovinami; oksidacija se zbira na dnu v obliki oborine, ki jo je treba zbrati;
- Jaz - dobro;
- J - elektronska kontrolna vtičnica - zahtevajo naloge;
- K - ogrevan cevovod;
- L - zaščita električnega kabla;
- M-kabel položimo na globino 50-70 cm;
- O je globina zamrzovanja tal; upoštevajte pomanjkljivost sistema - cev je treba položiti 20-30 cm pod stopnjo zmrzovanja;
- P - izolacija; kot kaže praksa, zato organizirana toplotna izolacija ne daje želenega učinka, bolje je neposredno ogreti cev;
- Q - avtomatski sistem zaustavitve za 6-10 amperov;
- R je element sistema za zaustavitev že pri 25 A;
- S - grelni kabel;
- T - črpalna postaja;
- V - cev; priporočeni premer - 32 mm;
- U - ozemljitev, ki je nikoli ne pozabite.
Reševanje problema postavitve potopne črpalke
Pravilna namestitev v vrtino potopne črpalke bo pripomogla k zagotavljanju pravilnega pritiska vode in njegove kakovosti. Ko govorimo o pravilnem umestitvi, mislimo na razdaljo črpalke na dnu vrtine - mora biti vsaj 50 cm in idealno 60-70.
Če je črpalka postavljena nižje, bo od spodaj dograjevala usedline, ki se bodo pretočile v cevovod in tako poslabšale kakovost vode.
Spodnji diagram prikazuje dve možnosti za namestitev potopne črpalke:
- In - navpično postavitev, ko raven vode v vodnjaku in dimenzije črpalke to dopuščajo, najbolj prednostna postavitev;
- B - vodoravna postavitev; to se uporablja le, če je v vodnjaku pomanjkanje vode, razdalja do dna 15 cm, ki jo določijo razvijalci, mora biti priznana kot nesprejemljiva, vendar pogosto nič ne more storiti v zvezi s tem; Le en zaključek - najverjetneje bo primarna vstopna voda mudila in boste morali namestiti dodatne filtre.

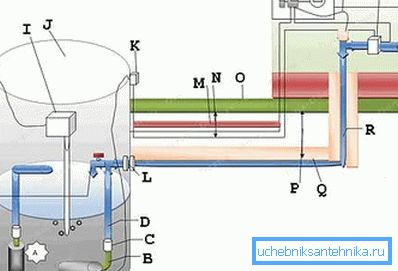

Sestavni elementi sheme so:
- A - to je problematična razdalja 15 cm;
- B - v tej situaciji je treba uporabiti prožno cev, ki znaša 1 palec;
- C - kontrolni ventil;
- D-32 mm cevovod;
- E - že je razdalja 50 cm in to je normalno;
- F-tee in varnostni odtočni ventil;
- G - izolacija;
- H - električna vtičnica - vedno uporablja električno energijo na prostem povzroča težave z zaščito pred izpostavljenostjo okolju;
- I - kompresor s prezračevanjem;
- J - dobro;
- K - vtičnica;
- L - izhod iz vodnjaka, kakovost povezav ne bi smela povzročati nobenih pritožb;
- M - zaščita kablov;
- O - sam kabel, ki ga je priporočljivo položiti na globino 50-70 cm, vendar se ta nivo uskladi z globino zamrzovanja tal;
- P je globina penetracije zmrzali;
- Q - izolacija;
- R-32 mm cevovodi;
- S - ozemljitev;
- T - avtomatska pluta za 3-6 A;
- V - vtič 25 A;
- U - grelni kabel;
- W - stikalo tlaka.
Ne pozabite na hišo
Ne pozabite, na koncu, zaradi česar se je začelo veselo - zaradi oskrbe z vodo doma.

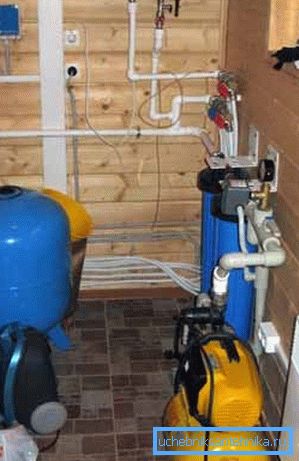

Spodaj je diagram, ki razkriva nianse povezave s tako imenovane potrošniške strani:
- 1 - odtočni ventil, ki mora biti nameščen pod filter in črpališče, je strošek napake preprost - nizek ali brez vodnega tlaka;
- 2 - trojni izhod iz grobega filtra;
- 3 - grobi filter;
- 4 - cev iz nerjavečega jekla debeline 1 centimetra in dolga 15-20 cm;
- 5 - hidroakumulator;
- 6 - motor in črpalka z reduktorjem;
- 7 - tlačno stikalo s tlakom;
- 8 - žerjav je obrnjen z usta navzgor;
- 9 - lijak vstavljen v ventil - mora biti nad izstopno točko črpalke;
- 10 - tapnite, da lahko blokirate linijo od grelca;
- 11 - fini filter s manometrom in izpustnim ventilom;
- 12 - izpustni ventil; Pazite na to značilnost vezja - uporaba varovalk pred izrednimi situacijami - odtočni ventili so zelo uporabni in pomembni;
- 13 - tlačni varnostni ventil;
- 14 - izpustni ventil, njegov namen - sprostitev sistema pred nastopom hladnega vremena;
- 15 - sesalne cevi;
- 16 - umik iz nerjavečega jekla pod nivo zamrzovanja tal;
- 17 - zračni ventilski ventil;
- 18 - mešalnik za toplo in hladno vodo;
- 19 - kontrolni ventil;
- 20 - 50 litrov kotla;
- 21 - izpust vode iz sistema.
Zbiralec hladne vode
Vsak sistem oskrbe z vodo - masa konektorjev in zbiralcev. Spodaj je primer zbiralnika za distribucijo hladne vode, ki jo dobivamo iz vrtine.
Zbiralnik tople vode lahko gleda na enak način:
- A - do umivalnika;
- B - na mešalnik za prhanje;
- C - v stranišče in pralni stroj;
- D - v kuhinjo;
- E-zbiralna cev 32 mm (in 25);
- F - linija iz filtra;
- G - poleg grelca.
Razdelilnik je predstavljen na 4 prodajnih mestih, čeprav lahko po svoji presoji povečate njihovo število in ne pozabite le na ustrezno povečanje pritiska na oskrbo.
Sklepi
Ja, življenje se začne šele, ko ste končali delo na vodnjaku. Sedaj bom moral družini dokazati, da jim ni treba ves čas voditi po vodi. Da bi to naredili in nosimo iz vrtine popoln sistem oskrbe z vodo, ki zahteva veliko razmišljanja in dela.
Bodite prepričani, da si ogledate dodatni video v tem članku, vam lahko pomaga izbrati potrebno shemo, ob upoštevanju vaših želja in pogojev poslovanja.
