Smo izbrali in namestili ventil mam-mama, mama-očka in druge

V tem članku bomo govorili o tem, kaj je kramljanje maminega očeta in kako se razlikuje od podobnih naprav z drugimi vrstami povezovalnih elementov. Poleg tega upoštevamo klasifikacijo žerjavov glede na vrsto povezave in spoznavamo značilnosti delovanja teh naprav.

Razvrstitev hitro priključnih navojnih povezav

Ne veste, kako se očka 1 2 očka od pipe razlikuje od podobne naprave mame-mame? Za izčrpen odgovor na to vprašanje upoštevamo značilnosti navojnih priključkov, uporabljenih pri montaži cevovodnih sistemov.

Za priključitev cevi na vgradnjo je potrebno, da je na eni strani pritrdilni element povezovalni element in, po drugi strani, sklopka. Tako je vijak pritrjen v sklopko, zaradi česar se doseže zahtevana pritrdilna moč.

Seveda je treba za opisano metodo pritrjevanja v realnih razmerah sklopilni element v obliki sklopke opremiti z notranjim navojem, pri čemer mora biti okov zunanji.

Tradicionalno se "mama" imenuje povezovalni element, izdelan v obliki sindikalne sklopke. Tako je "oče" povezovalni element, izdelan v obliki dušilke.

Pomembno: Pri gradnji cevovodov majhnih in srednje velikih premerov se običajno uporabljajo povezovalne sheme, ki delujejo z uporabo "mame" in "očka". Vgradnja velikih cevovodnih sistemov s prečnim prerezom več kot 50 mm se običajno izvaja z močnejšim prirobnico ali zvarjenim spojem.

Zato smo se odločili za glavne vrste navojnih priključkov, ki se uporabljajo pri gradnji cevovodov, nazaj na upoštevanje ventilov.

Navojni priključki na ventilih

• Žerjav 1 2 mama oče, kaj je značilno za njegovo oblikovanje?

Na telesu naprave poleg drogove z vztrajnikom vidimo tudi dve šobi, ki se nahajajo na isti osi. Po eni strani se šoba konča z notranjo navojno spojko, katere premer je 1/2 (12,7 mm).

Po drugi strani pa se cev konča s šobo z notranjim navojem.

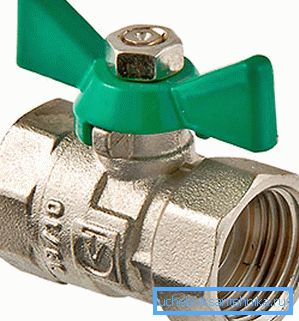

• Matice matične matice na obeh straneh so opremljene s šobami, ki se zaključijo v sklopkah. Takšne naprave so najboljša rešitev za namestitev žerjava v rušenje cevovoda.

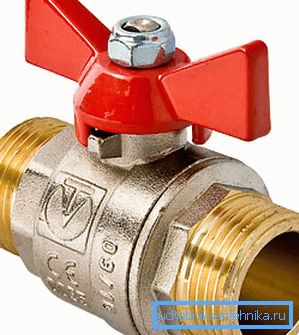

• Naprave z veznim elementom tipa "oče-oče" so sanitarne armature, na obeh straneh pa so okovja z zunanjimi niti.

Pomembno: V vseh navedenih napravah sta ohišje in povezovalni elementi izdelani iz medenine ali nerjavnega jekla AISI 316L. Pridobivanje ventilov iz železnih kovin ali lahkih zlitin z dodatkom aluminija ni priporočljivo.

Funkcije aplikacije

Sodoben krogelni ventil se uporablja za izdelavo cevovodov za transport tekočih in plinastih medijev. Zato je mogoče najti naprave za prodajo s spojnimi elementi, ki so namenjeni za delo s plinom ali za delo z vodo.

Torej, kako se modifikacije plinov razlikujejo od vodnih, razen barve peres?

1. Plinski zaporni ventili se izdelujejo ob upoštevanju varnostnih zahtev za oskrbo s plinom. Skladnost s temi zahtevami vpliva na kakovost uporabljenih materialov in natančnost montaže vseh konstrukcijskih elementov.

Tudi vsi uradno izdelani ventili za distribucijska omrežja plina so predmet obveznega nadzora kakovosti in nato certificirani za uporabo na ozemlju Ruske federacije in držav CIS.

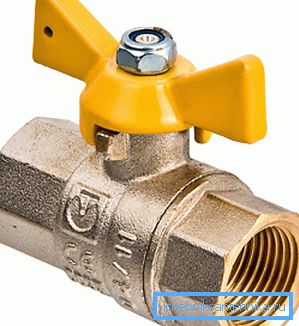

Ventili za plin se odlikujejo po naslednjih značilnostih:

• Vse konstrukcijske komponente, vključno s steblom, so sestavljene znotraj ohišja, zaradi česar je naprava popolnoma neprepustna in ne ločljiva.
• Prisotnost protiprašne palice varuje delovanje v domačem in industrijskem okolju.
• Prisotnost tehnoloških naprav, namenjenih za blokiranje in zapečatenje vztrajnika.
• Zmožnost upravljanja naprav v širokem razponu temperatur (od -40 ° C do + 60 ° C), kar je več kot pomembno pri obratovanju v domačih klimatskih razmerah.
• Zmožnost uporabe naprav v številnih indikatorjih tlaka (pipe so oblikovane za nazivni tlak do 5 barov in največ do 20 barov).

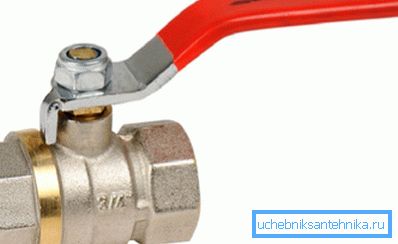

1. Krogelni ventili za vodo so izdelani z manjšim številom zahtev za kakovost končnega rezultata.

Edina bistvena zahteva, ki jo mora izpolnjevati končni izdelek, je kombinacija tesnosti in visoke odpornosti proti koroziji.

Zunaj se kroglični ventili za vodo ne razlikujejo veliko od podobnih naprav, namenjenih za delo z zemeljskim plinom. Ampak obstaja ena pomembna točka: če je plinski pipo mogoče postaviti na vodovodni sistem, potem zaporni ventili za vodo ne morete uporabljati za delo s plinom!

Značilnosti vgradnje plinskih ventilov

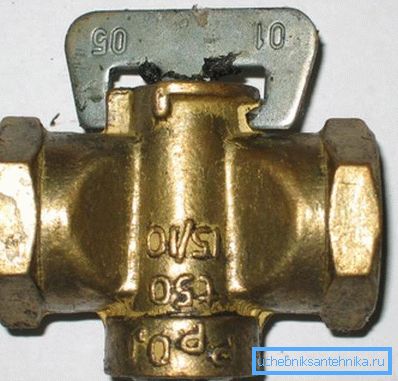

Do nedavnega je bila oskrba z zemeljskim plinom ali stanovanji na zemeljski plin nadzorovana s pipo iz matične mame. Takšne naprave so bile navite na zunanjih niti v rušenju cevovoda.

Da bi zagotovili zahtevano tesnenje, je bil navojni spoj valjan z vlečenjem in kasneje s trakom za fumo. Da bi podaljšali življenjsko dobo povezave, je bila razdalja vzdolž obrisa priključkov v sklopki pobarvana z oljno barvo, ki je po sušenju odpravila možnost puščanja.

Danes so primitivni in netrajni plutovinasti žerjavi zamenjali bolj napredni premiki kroglic z velikim virom.

Nove naprave, kot so stare različice, so opremljene s povezovalnimi elementi tipa "mati-mati". To se naredi za enostavno vgradnjo v rušenje cevovoda brez potrebe po dodatnem prehodnem okovju, kar lahko negativno vpliva na stopnjo tesnosti strukture.

Pomembno: Pri izgradnji omrežij za distribucijo plina se uporablja samo certificirana oprema za zaklepanje. To pomeni, da kupujete ventil za plin, ne pozabite preveriti, ali je certifikat na voljo.

Zamenjavo naprave za zaklepanje opravljajo strokovnjaki s posebnimi odstopanji. Neodvisna namestitev je najprej potencialno nevarna in poleg tega lahko povzroči kazni.

Značilnosti namestitve vodovodnih ventilov

Namestitev krogličnega ventila na kovinske cevi je mogoče opraviti ročno brez potrebe po najemanju strokovnjakov.

Navodilo za delo je naslednje:

• Če morate namestiti napravo, kot je "materina mama", smo izrezali cevovod, potem ko smo že izklopili dovod vode. Izrežite kos cevi velikosti telesa žerjava, ne upoštevajoč stranskih cevi.
• Konce cevi obdelamo z mlinom, čiščenjem burrs. Nato odstranimo zunanjo obdelovalno folijo, ki bo poenostavila postopek navoja.
• Nato pripravite rezilo (die) in vstavite nož, ki ustreza velikosti navojne vrvi.
• Konec cevi je mazan s tanko plastjo masti, na primer, lahko uporabite litol. Na rezilo uporabite isto mazivo.
• Nanesemo rezilo na konec cevi in ​​z določenim naporom začnemo rezati navoje v smeri urinega kazalca. Cut približno 6-7 obratov.

Žerjav na železni cevi mora biti navit najmanj 5 obratov. Danes na trgu lahko kupite naprave s kapuco, ki je zasnovana za 3 zavoje, ne smete kupiti takšne ojačitve, saj je namenjen za medeninaste in bakrene cevi.

Pomembno: Če po več zavojevih ploščo preide tesno, se vrnemo z enim obratom in s tem rezimo čipe. Po tem lahko spet premaknete naprej.

• Očistimo kovinsko žagovino iz končane nitke in vetrovke iz lanu ali traku.

Namakanje se izvaja v smeri navijanja žerjava. Če se stresate v nasprotni smeri, bo zvita sklopka tesnila pritrjena v gred.

• Žerjav spravimo na pripravljene konce cevi, ki smo jih predhodno odstranili iz nosilcev. Zgibanje s ključem ključavnico zapihamo, dokler se z vsakega konca ne izvede 4-4.5 vrtljajev. Prepričajte se, da vztrajnik naprave pride v odmrznjeno lego, kjer se bo le obrnil.

Polimerne sorte ventilov tipa "mater-mama"

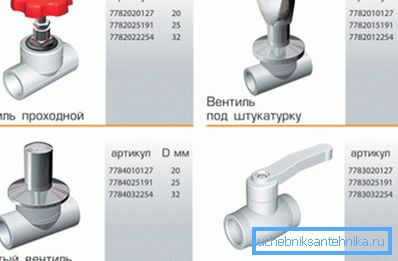

Poleg že omenjenih kovinskih naprav s spojnimi konektorji na šobah se običajno uporabljajo zaporni ventili iz polimernih materialov. Tipičen primer so polipropilenski pipi, namenjeni za vgradnjo v vodovodne sisteme.

Takšne naprave so na obeh koncih opremljene s sklopkami, v katere se med spajkanjem vstavijo konci cevi. Priključki za vodo iz polipropilena in analogi iz kovine so izbrani v skladu s premerom odprtin, merjeno v centimetrih. Vendar pa je cena polimernih izdelkov bolj dostopna kot cena kovinskih izdelkov.

Skoraj vsi polipropilenski žerjavi na trgu so krogle naprave z elementi, ki povezujejo mati in mati.

Zaključek

Zdaj, ko smo izvedeli, katere vrste povezav se uporabljajo na ventilih in kako se nekatere vrste ventilov razlikujejo od drugih, je čas, da to znanje uporabimo v praksi.

Ali imate vprašanja, za katera niste prejeli zanimivih odgovorov? Več uporabnih informacij najdete tako, da gledate videoposnetek v tem članku.
