Tlak vode v vodovodnem sistemu: merske enote, norme, metoda

Kakšen je pritisk vode pri oskrbi s hladno ali toplo vodo? Kako se meritve tlaka izvajajo? Ali obstajajo regulativne omejitve njegove vrednosti? V tem članku bomo poskušali odgovoriti na ta vprašanja in se hkrati naučiti, kako izračunati padec tlaka v sistemu oskrbe z vodo z znanimi parametri.

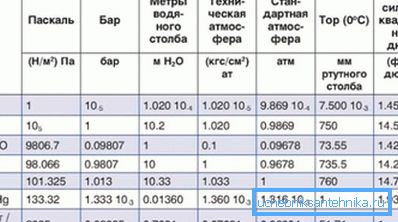

Enote

Najprej ugotovite, katere tlačne vode v vodovodu trenutno uporabljate.

Atmosfera

Ta enota ustreza atmosferskemu tlaku na nivoju morja. Tukaj pa je majhna subtilnost: gre za nadtlak glede na atmosfero. Njegova vrednost v vodni cevi 0,2 atmosfere, ki jo prikazuje manometer, ustreza absolutni vrednosti 1,2 atmosfere.

Koristno: namesto besednega ozračja se pogosto uporablja enakovreden koncept - kgf / cm2. Fizični pomen enote je sila, s katero se masa 1 kg med gravitacijskim utripom zemlje pritisne na površino 1 cm2.

Bar

Zastarela merska enota, izposojena iz sistema za merjenje GHS, uporabljenega pred SI. Dovolj je vedeti, da je bar približno (z natančnostjo približno 2%), ki je enako ozračju. Precej pogosto manometer za merjenje tlaka vode v vodovodnem sistemu ima dve lestvici - v palicah in megapascalih.

Megapascal

Pascal ustreza enemu Newtonu na kvadratni meter površine. Ker masa enega kilograma pritiska na osnovo s silo 9,8 Newtonov, 1 megapascal približno ustreza 9,8 kgf / cm2. Včasih se ta vrednost zaokroži na 10.

Tlak v glavi

Koncept glave, izmerjen v metrih, pomeni višino vodnega stolpca, ki ustreza določenemu nadtlaku. Kako ugotoviti tlak pri znanih indikacijah manometra v kgf / cm2? Dovolj jih je, da jih pomnožimo z 10: ena presežna atmosfera lahko dvigne vodni stolpec za 10 metrov.

Meritve

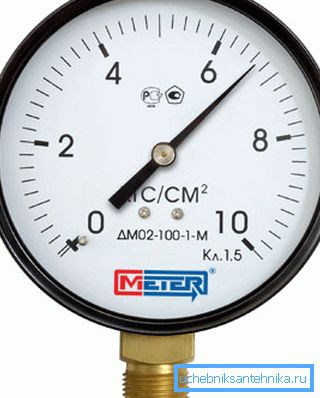

Naprava za merjenje tlaka vode v vodovodnem sistemu je znana kot merilnik tlaka. Cena najbolj cenovnih merilnikov se začne od približno 150-200 rubljev; vendar pa lahko digitalne naprave stanejo enote in celo več deset tisoč.

Način merjenja parametra, ki nas zanima z lastnimi rokami, je popolnoma preprost:

1. V krmilni ventil se privije naprava, ki je zvita z lanom ali drugim tesnilnim materialom..
2. Ventil se odpre in nato vzpenja.

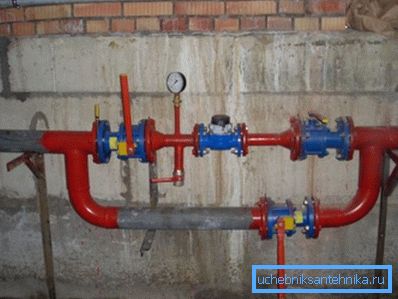

Kontrolni ventili za meritve so vedno prisotni v sklopu dvigala (pretok, vračanje in mešanica po dvigalu) in v merilniku vode (ponavadi pred in po merilniku). Če je potrebno merjenje odstraniti na poljubni točki v sistemu za oskrbo z vodo, je to enostavno z vijačenjem merilnika tlaka namesto vtikača v eno od dvižnih vodov in njegovim zagonom.

Kot vedno obstajajo številne tanke stvari.

• Za podrobnejšo sliko dela vodovodnega sistema je treba meritve opraviti na najvišjem nivoju vode, ki pade v večernih urah.

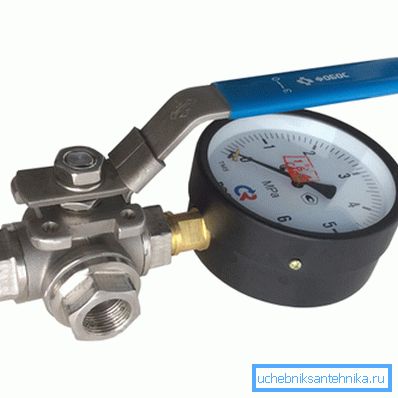

• Naprava, ki je nenehno povezana s sistemom za oskrbo z vodo, se pogosto drži: puščica je obtičala v enem položaju. Da bi to preprečili, namesto krmilnega ventila postavi triosni ventil z odtočno luknjo, ki omogoča, da se voda po izmeri odstrani iz telesa.

• Brass cevni navoj stalno odstranljive naprave se hitro izrablja. Enostavna navodila bodo pripomogla k rešitvi težave: manometer napolnite z jeklenim podaljškom.

Predpisi

Tukaj so norme tlaka vode v sistemu za oskrbo z vodo, ki ga vsebuje trenutni SNiP 2.04.01-85.

Kot je enostavno izračunati, se lahko tlak vode v mestnem vodovodnem omrežju na zgornjem nadstropju na splošno razlikuje le za 0,25 MPa, kar ustreza glavi 25 metrov. Z višjo višino stavbe je vmesna črpalka nameščena v srednjih nadstropjih.

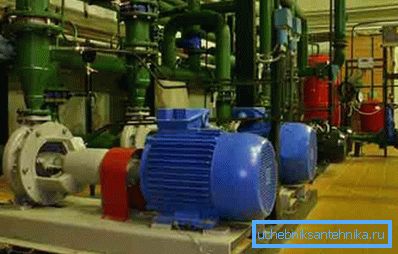

Vendar: v praksi so vse črpalne postaje, znane avtorju, v kleti hiše ali v ločeni stavbi. Pri delu na prvih nadstropjih na mestih razstavljanja je lahko 8 - 9 kgf / cm2.

V praksi so tipične vrednosti pritiska na avtocestah in avtocestah naslednje:

• Hladna voda - 3 - 4 kgf / cm2.
• DHW - 3,5 - 6,5 kgf / cm2.

Padec tlaka

Ko voda teče skozi cev, bo tlak na iztoku manjši kot na vstopu.

Padec je določen z več dejavniki:

1. Premer cevi.
2. Njegova dolžina.

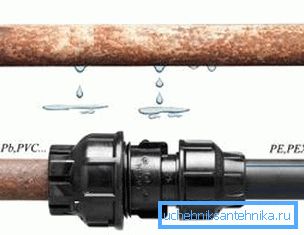

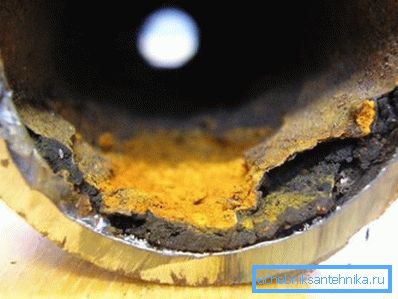

3. Hrapavost sten.

1. Pretok v njem.

Za izračun se uporablja formula H = iL (1 + K).

V njem:

• H - padec tlaka v metrih. Če želite prevedeti v ozračje, je dovolj, da dobite vrednost, ki jo dobite, za 10.
• i - hidravlični naklon, določen s premerom, cevnim materialom in hitrostjo toka v njem.
• L je dolžina cevi v metrih.
• K - koeficient za sisteme oskrbe s pitno vodo, ki se šteje za 0,3.

Kje vzeti vrednost hidravličnega naklona? V tako imenovanih mizah Shevelev. Dali smo delček enega od njih, ki se nanaša na novo velikost jeklene cevi D15.

Vrednost 1000i je hidravlični naklon s cevjo dolžine 1 km. Za izračun vrednosti i za tekoči meter, ga je dovolj razdeliti za 1000.

Torej, za jekleno cev DU15 dolžine 25 metrov in pretok vode 0,2 l / s skozi to, bo padec tlaka (360,5 / 1000) * 25 * (1 + 0,3) = 11,7 metrov, kar ustreza razliki tlak 1,17 kgf / cm2.

Zaključek

Upamo, da bodo predlagane informacije bralcu pomagale pri izvajanju lastnih projektov. Če želite izvedeti več o tem, koliko tlaka vode v oskrbi z vodo velja za normo, bo video v tem članku dovolil. Uspehi!
