Triglavni ventil v ogrevalnih sistemih in sistemih talnega

V tem članku bomo upoštevali značilnosti ventilov. Zlasti njihovo načelo delovanja: tritočkovni ventil ima na primer posebne značilnosti, v skladu s katerimi deluje. Poleg tega bomo govorili o strukturnih in operativnih značilnostih teh naprav ter o tem, kje in kako jih lahko uporabimo.

Tema članka je še posebej zanimiva, saj je naprava srednje velikih in velikih sistemov ogrevanja v daljšem obsegu povezana s tako pomanjkljivostjo kot neenakomerno porazdelitvijo toplote. Razlog za to težavo je, da se hladilno sredstvo postopoma ohladi, ko gre skozi cevovod, zato bo njegova temperatura v bližini ogrevalne enote večja kot na najbolj oddaljeni točki cevovoda.

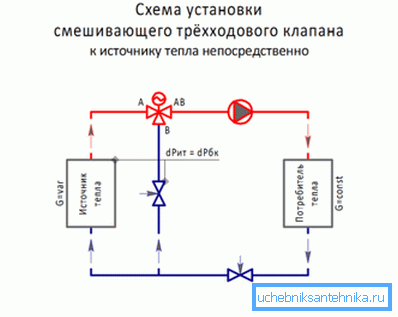

Rešitev tega problema je izgradnja sistemov, ki uporabljajo tristranski žerjav.

Funkcije aplikacije

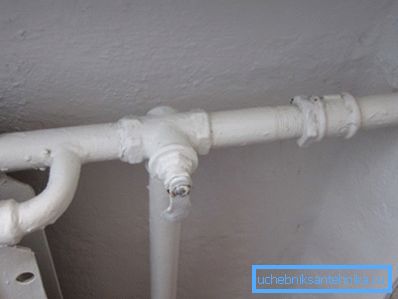

Kot že omenjeno, imenovanje trotralnega ventila večinoma poteka na gradnjo srednje- in velike dolžine ogrevalnih cevovodov ter za toplo tla s srednjim in velikim prostorom ).

Ta vrsta ventilov ne ureja le tlaka vode, ampak vam omogoča, da takoj prilagajate hladne in vroče tokove. Zaradi pravilne namestitve in pravilnega delovanja naprave postane učinkovitejša prerazporeditev hladila v zaprtem sistemu.

Pomembno: V skladu z zahtevami GOST 21345-2005 se lahko za ogrevanje na cevovodih z majhnim premerom za naknadno transportiranje plinastih, korozivnih in nevtralnih tekočih medijev uporabljajo zaporni ventili tega tipa poleg sistemov ogrevanja.

Zgradbe

Strukturno so trikotni ventili tere, opremljeni z mehanizmom za blokiranje ali regulacijo.

Zasnova naprave vključuje elemente, kot so:

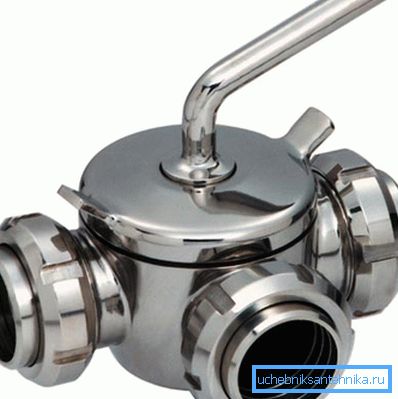

• telo, ki so lahko izdelani iz medenine, nerjavečega jekla, litega železa itd .;
• zaklop to ali tisto konfiguracijo z odprtinami
• šobe.

Delovanje naprave se izvede tako, da se vrti okrog svoje osi vztrajnika, pritrjenega na steblo vrat. Nastavitveni vzvod lahko zavrtite 90 ali 180 stopinj, da odprete eno ali več skozi luknje.

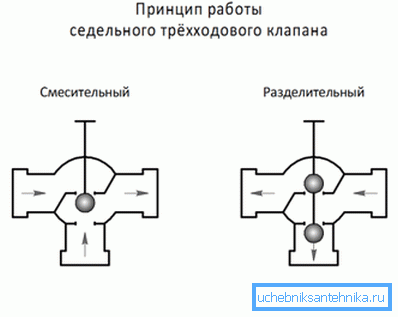

Ekstremni položaji vztrajnika so zasnovani tako, da tekočina lahko preide skozi eno ali drugo. Če je vztrajnik obrnjen v nevtralni položaj, voda prehaja skozi dve luknji hkrati in naprava deluje kot mešalnik.

Pomembno: Industrijske modifikacije tristranskega ventila, namenjene napravi cevovoda, skozi katero poteka prevoz vnetljivih ali eksplozivnih atmosfer, imajo posebna omejevala ekstremnega položaja vztrajnika. Spremembe opreme za zaklepanje, namenjene uporabi v sistemih gospodinjstva, morda nimajo takšnih omejitev.

Klasifikacija ventilov s tristranskim tipom

Triglavni ventil ali njegovi večji industrijski partnerji, katerih cena je višja, je razdeljena na več kategorij, ki temeljijo na naslednjih značilnostih:

• V skladu z obliko vijaka se konične, kroglaste in valjaste spremembe razlikujejo;
• V skladu s tipom pretoka se razlikuje konstrukcija s polnim izvrtinskim ali preskusnim in izpustnim ohišjem.

Spremembe skozi prehod so opremljene z dvema priključnima cevema, namenjenim priključitvi na cevovod.

Naprave za preskušanje in sprostitev so namenjene predvsem namestitvi v različne enote in zmogljivosti. Za lažjo namestitev in nadaljnje delovanje celoten sklop naprave vključuje sprožilno in povezovalno cev.

• V skladu s konfiguracijo vrtljivega elementa se razlikujejo L-oblike, T-oblike in S-oblike.

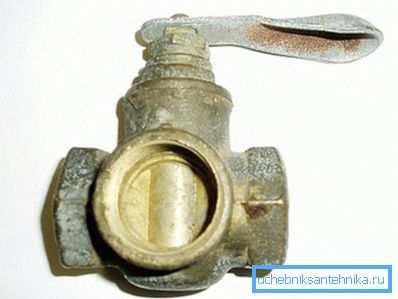

• V skladu s postopkom namestitve vijačnega mehanizma se razlikujeta napetostni, žlebni in plutovni modifikaciji. V žerjavih z napetostjo je zamašek, ko je zaprt, neposredno ob telesu neposredno z matrico. Hkrati je plutovka za polnjenje ventila v bližini telesa s pokrovom žleze in zapiralnim tesnilom.
• Industrijski trosmerni žerjavi so razdeljeni na naprave z ogrevano ohišje ali v ohišju brez ogrevanja.

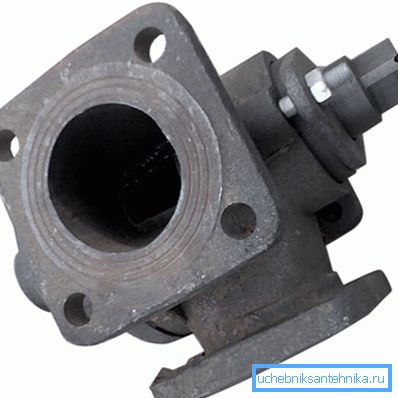

• V skladu s tipom priključne naprave se razlikujejo modifikacije prirobnice, sklopke, tsapkovy, dušilke, varilnega tipa.

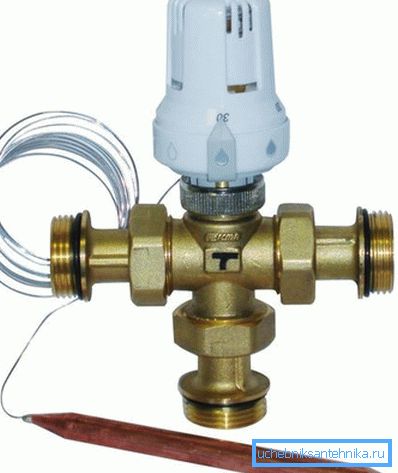

• V skladu z vrsto nadzora obstajajo različne izvedbe z ročnimi in mehanskimi, pnevmatskimi, hidravličnimi in električnimi pogoni.

Ne glede na pripadnost eni ali drugi kategoriji vse tristranske žerjave so značilne zaradi odsotnosti zasteklih con, trajnosti, povečane tesnosti blokirnega elementa, majhne stopnje hidravlične odpornosti in preprostosti konstrukcije.

Toda ob istem času imajo takšne naprave nekaj pomanjkljivosti, med njimi velik navor, povečana verjetnost motenja obračalnih delov, ki je posledica zadrževanja v procesu dolgoročnega delovanja.

Zahteve za namestitev in delovanje

• Trosmerni ventili se lahko namestijo bodisi vodoravno ali navpično.
• Pri izvedbi inštalacijskih del z lastnimi rokami se morate prepričati, da smer pretoka transportiranega medija sovpada s puščico, ki kaže smer na telesu naprave.
• Mesto namestitve žerjava je treba izbrati tako, da med nadaljnjim delovanjem in vzdrževanjem ne bo prišlo do težav pri dostopu do ventila ali druge regulacijske opreme.
• Pri vgradnji z uporabo opreme za varjenje je treba paziti, da se notranja votlina pipe ne zaustavi v notranjost varjene lestvice in rešetk. Spet je treba preprečiti segrevanje ohišja, cevi cevovodov, ki se priključijo na cevovod nad + 100 ° C
• Vgradnjo in naknadno obratovanje tristranskega žerjava je treba opraviti v skladu z zahtevami iz spremne dokumentacije, ki jo sestavi proizvajalec.
• Uporaba ventilov zahteva uporabo rednega vzdrževanja, da se ventil prepreči.

Zaključek

Zdaj imamo splošno predstavo o tem, kakšen je običajen ali specializiran tristezni hidravlični žerjav. Še vedno imate vprašanja o izbiri ustrezne opreme?
