Triglavni ventil za merilnik tlaka: namen, možnosti,

Zakaj potrebujem trosmerni ventil za merilnik tlaka? Ali naj bo vedno nameščen? V katerih različicah so izdelane te naprave? Kakšne napake so značilne za njih? Kako zapakirati navojne povezave pri namestitvi žerjava? Poskusimo odgovoriti na ta vprašanja.

Cilji

Najprej ugotovite, zakaj je potreben tristezni manometrični žerjav.

Njegova namestitev ima naslednje cilje:

• Omogoča kalibriranje merilnega instrumenta s povezovanjem preskusnega merilnika tlaka..

Za razjasnitev: seveda, v tem primeru mora pipa imeti brezvodno cev, vendar polno odtočno cev z navojno ali cevno prirobnico, ki povezuje drugo napravo.

• Trosmerni ventil za merilnik tlaka omogoča ne samo odklop naprave iz linije, ampak tudi sprostitev tlaka pred njim. Menimo, da to znatno zmanjša verjetnost neuspeha (puščanje puščic).
• Končno vam omogoča, da izpustite vtič na tlačnem merilniku - ponastavite ga skozi določeno količino delovnega medija. Med čiščenjem se vse akumulirane nečistoče odstranijo iz vtičnice, kar lahko vpliva na točnost merjenja tlaka.

Ali je mogoče s konvencionalnim pretočnim ventilom? V industrijskih pogojih, kjer je nadzor nenehnega tlaka potreben za skladnost s proizvodno tehnologijo, pri črpanju in na plinovodih - št. Nepravilno branje lahko stane preveč.

V ogrevalnem sistemu zasebne hiše ali v dvigalni enoti stanovanjskega manometra je običajno priključen na navaden regulacijski ventil. Pravzaprav, v dvigalih je merilnik tlaka pogosto nameščen le ob prevzemu kontrolnih odčitkov: dokler je prost dostop do tehničnih prostorov, bo problem kraje opreme še vedno pomemben.

Možnosti izvedbe

Kako lahko uredite tristranski ventil za merilnik velikosti 1: 2? Navajamo nekaj opisov najpogostejših modelov.

Napetost plute

Trikotni ventil plute z napenjskim tesnjenjem 11b18bk je na voljo v naslednjih konfiguracijah:

• Dva cevna (DN 15) ali metrična (M20x1.5) navojna in drenažna luknja.

• Ena cev in en metrični navoj plus drenažna luknja.
• Enako, vendar z ročajem (vzvod ali metulj).

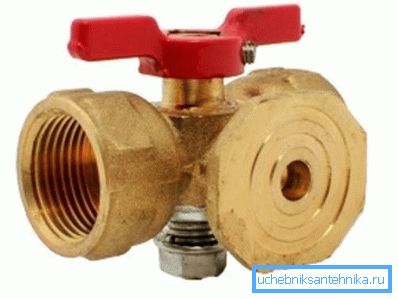

• Dve navoji (DN 15, M20x1.5 ali njihova kombinacija) in prirobnica za povezavo preskusnega merilnika tlaka.

Ventil je izjemno preprost, vendar ima nekaj pomembnih pomanjkljivosti:

1. Precej velik preklopni napor (tipičen za vse plutovinaste ventile).
2. Stalna nevarnost odtrganja pletenice pri pritrditvi matice. Medenina je precej mehka kovina in preveč truda tukaj ni potrebno.

Načelo delovanja tristranskega ventila za merilnik tlaka je preprosto in jasno: T-oblika izreza v vrtilni cevi, ko je obrnjena, je kombinirana z enim ali dvema pipama.

Skladno s tem so na voljo naslednje konfiguracije v različnih položajih:

• Iztok je priključen, manometer je povezan z atmosfero skozi drenažo ali prirobnico.
• Tlačni ventil je pritrjen na odtok ali prirobnico.
• Črpalka deluje na ponastavitvi, ko je merilnik izklopljen.

Sharovy z drenažo

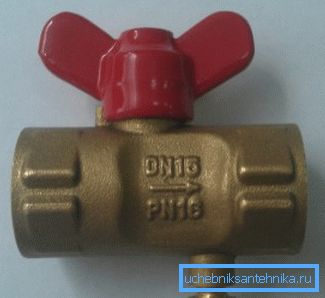

Kot vzorec menimo, da je trosmerni krogelni ventil za merilnik tlaka 11B27p. Zanimivo je pri izvajanju drenaže. V bistvu imamo navaden sklopni ventil z podolgovato telo in drenažno luknjo na eni strani lopute zaustavljanja.

Navedemo značilnosti izdelka.

Upoštevajte: pri takem izvedbi je trosmerni krogelni ventil za manometer pri vroči vodi in ogrevanju neprimeren. Odvijte drenažni vijak, obrnite roko z vrelo vodo.

Sharovy z muftovy vejo

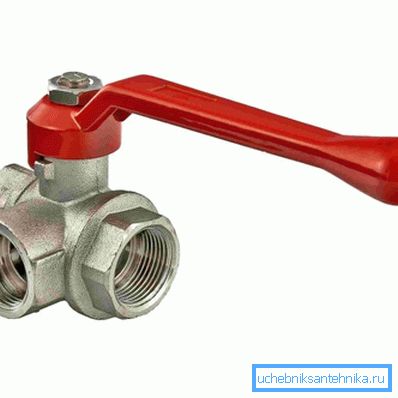

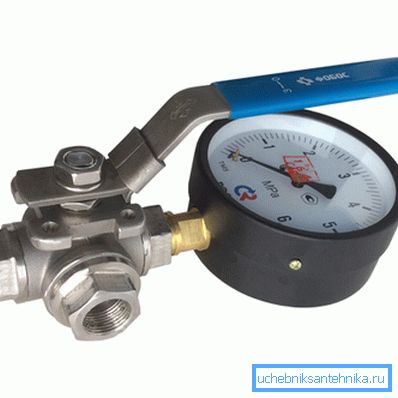

Navaden trosmerni sklopni ventil se lahko uporablja tudi kot ventil manometra. Primer takšnega izdelka je Valtec VT361N.

Material telesa in krogle proizvoda sta kromirana medenina; tesnila so narejena iz teflona. Najvišja delovna temperatura okolja je +150 stopinj. Omeniti je treba, da je proizvajalec navedel trpežnost izdelka - vsaj 20.000 ciklov.

Namestitev

Kako zapakirati navojne povezave ventilov in merilnikov tlaka pri ročnem nameščanju?

Navodilo na splošno je povsem standardno:

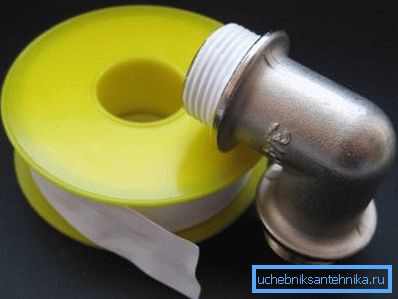

1. Na plinovodu so uporabljali trak FUM. Niti so ročno ali z orodjem ukrivljeni, vendar z minimalnim naporom.

Bodite pozorni: trak FUM popolnoma tesni cevni navoj, vendar pušča tudi pri minimalnem povratnem toku.

1. Za toplo in hladno vodo je bolje uporabiti polimerno tesnilo (TangitUnilok in analogi). V njegovi odsotnosti dober rezultat zagotavlja sanitarno perilo, namočeno v kateri koli hitro suši barvo, tesnilo ali laneno olje.

Storitev

Seznam napak žerjavov, ki jih je mogoče samodejno odpraviti, je več kot majhen.

• Ob zaprtju plutastega ventila pušča nezadosten tlak ali drobir, ki je padel pod pluto. Razstavite ventil, obrišite vtikač in sedež ter ga ponovno sestavite. Matica na steblu je treba priviti le, če se po čiščenju nadaljuje.

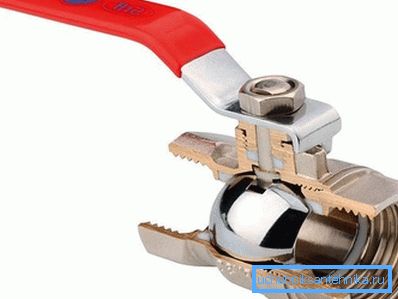

• Uhajanje na palici kroglastega ventila označuje razvoj tesnilnega obroča. Če ima ventil matico za zatikanje, ga lahko privijte na dva ali dva obrata.

Če je tesnilo pritrjeno z ročajem in podložko pod njim - z zaprtim ventilom jih odstranite in postavite več zavojev traku FUM preko tesnila.

Zaključek

Svoje znanje bomo pretehtali s sorazmerno eksotičnimi tipi ventilov in fitingov. Videoposnetek v tem članku bo tradicionalno ponujal bralcem dodatne tematske informacije. Uspehi!
