V vodo smo od vodnjaka do hiše

Sistem za oskrbo z vodo v zasebni hiši iz vodnjaka s potopno ali površinsko črpalko je povsem mogoče, če razumete samo vezalni načrt ene ali druge električne opreme. Trenutno večina prebivalcev zasebnega sektorja raje podvodne enote, kot močnejše in zanesljivejše.

Le tu so lahko drugačni, zato morate razumeti, kaj izberete. O teh napravah, njihovi povezavi in ​​položitvi cevi bomo povedali spodaj, prav tako pa boste videli tematsko predstavitev videoposnetka v tem članku.

Vodovod

Izbira črpalke

Opomba Trenutno smo zainteresirani samo za tiste vrste potopnih (globokih) črpalk, ki se uporabljajo za dovajanje vode iz vodnjakov in vrtin. Poleg njih so tudi fekalne in drenažne črpalke, ki se uporabljajo za čiščenje stranišč in za čiščenje rezervoarjev vode ali istih vrtin. Poleg tega so takšne enote razdeljene po načelu delovanja - so centrifugalne in vibracijske.

Trenutno je možno vodo iz vodnjakov in vrtin opraviti s potopnimi črpalkami, raven ogledala s površine pa ni pomembna (nekateri modeli lahko črpajo vodo z globine 200-250 m) - pomembno je le, da to omogoča globina. Če nas zanima postavitev oskrbe z vodo iz vrtin v hišo in ne samo zalivanje zelenjavnega vrta, potem bi seveda morali dati prednost centrifugalnim enotam.

Samo tukaj je pomembno, da pravilno izračuna moč naprave, tako da je dovolj za vzdrževanje vseh sanitarnih enot v hiši - za takšen izbor bodite pozorni na spodnjo tabelo.

Poraba vode za eno uro v različnih kopalnicah

Če želite določiti skupno največjo porabo vode, morate pogledati zgornjo tabelo in dodati kazalce vseh naprav. Oznaka črpalke, ki je nujno vključena v njegov tehnični potni list (navodilo za uporabo) in pogosto na telesu enote, navaja svojo zmogljivost in nazivno zmogljivost za dovod vode v m³/ uro

Poleg moči in načina delovanja so črpalke tudi izbrane v premeru in dolžini - če premer ni pomemben za vdolbino, potem nobena enota ne bo prišla v vdolbino. Toda dolžina je potrebna tako, da popolnoma potopljena naprava ne doseže dna za najmanj 30-50 cm, vendar se lahko raven vode spreminja glede na čas leta ali intenzivnost vnosa vode.

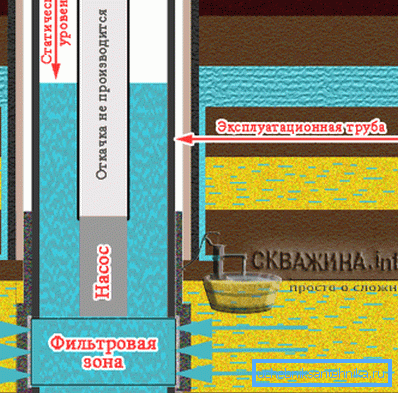

Obstajata dve ravni vode - statična in dinamična, iz katere morate začeti določiti dolžino potopne črpalke. Statična raven je indikator, ko vnos vode ni bil opravljen čez dan, temveč se je večinoma odvrnil od dinamičnega nivoja.

Da bi določili debetno točko vdolbine ali vdolbine, se voda eno uro črpata iz vode in ta oznaka, na kateri se po tem času izkaže ogledalo, se imenuje dinamična raven. Manjša je razlika med dvema indikatorjema (dinamična in statična), boljša je sposobnost nadgradnje. Črpalka mora potopiti 30 cm pod statično stopnjo in hkrati ne doseči dna na isti razdalji.

Kopanje in drugo pripravljalno delo

• Začnimo s tehničnimi parametri - vodovodni sistem od vdora do hiše se položi vzdolž jarka, katere globina mora biti najmanj 50 cm globlje od točke zamrznitve tal na vašem območju. Poleg tega ta številka vključuje tudi blazino za pesek na dnu jarka, katere debelina mora biti vsaj 2 cm - to je potrebno, da se polietilenska cev ne poškoduje na kamni in se od njega pritrdi enakomerni tlak.

• Zdaj, glede luknje, ki jo boste potrebovali za izdelavo betonske stene v obroču, ne morete narediti rezalca za zmagovalce ali diamante, ker je stena ojačana z jekleno žico in včasih celo z ojačitvijo. Zato morate narisati krog želenega premera, tako da lahko vtaknete vijačni vogal za 32 mm polietilensko cev. Razbijte obrobljen krog okoli oboda, kot je prikazano na zgornji fotografiji, in sredinsko potegnite s kladivom ali perforatorjem.
• Po istem načelu lahko naredite luknjo v fundaciji, čeprav bo nekoliko težja - navsezadnje je tak trak običajno debel vsaj 40 cm, zato je bolje premagati luknjo z dveh strani - od ulice in od sobe.
• Da bi imeli možnost, da v luknji udarite luknjo, morate kopati jamo z ulice in v zaprtih prostorih. Njegova velikost mora ustrezati vašim dimenzijam in dolžini orodja, to pomeni, da bi morali imeti možnost, da tam delate z lopato in udarec z dolgim ​​vrtanjem.
• Poleg tega morate, preden postavite vodovod, opremiti prostor za črpalno postajo in, najbolje, če uporabljate isto vrsto za ta namen. Biti boste morali le opeko znotraj in ga ometati, lahko uporabite tudi široko vrtljivo ring. Vendar vam nič ne bo preprečilo, da bi takšno enoto opremili na vrhu, ne da bi uporabljali jamo, vendar se bo na določenem mestu v prostoru.

Skupščina

Opomba Najbolje je, da je cev iz polietilena s premerom 32 mm vodna cev, ki vodi od same črpalke do razdelilnika vode. Označena je kot polietilen z nizkim tlakom.

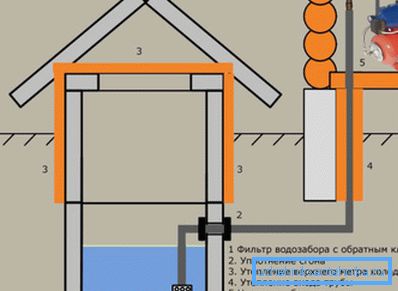

Poglej zgornjo fotografijo - tam vidiš povezavo potopne črpalke v vodnjaku, ampak se tudi povezuje v vdolbini, samo tam ni konca, ampak dajmo naročilo. Na sam vrh črpalke je pritrjen kontrolni ventil, ki preprečuje, da bi voda tekla navzdol v vdolbino ali vdolbino, črpalka pa je pritrjena na dobro obroč s priloženim kablom.

Za pritrditev na vrhu (v dosegu s površine) se v obroču vrti luknja in vstavi kabel, ki je po raztezanju pritrjen s prijemalom za vijake ali preprosto navit na kos ojačitve (za vodnjake to poteka na konici).

Če imate vdolbino, potem na nepovratni ventil pritrdite PND (s stisnjenim vijakom), tako da je ta segment dovolj od vdolbine črpalke do skoznje luknje v vrtinčku. Tam je treba to cev povezati z drugim odsekom, ki vodi od vdora do vozlišča za ločevanje vode, in to storite s pomočjo kotne stiskalnice.

Namestite samo tako, da bo obremenitev iz robov luknje v obroču padla na njo, in povlecite električni kabel, ki potuje iz črpalke skozi isto luknjo.

Če delate z vodnjakom, so na vrhu posebni terminali, s katerimi lahko priključite dva kosa kabla - od hiše in črpalke.

Če delate z vodnjakom, boste morali takšno povezavo vzpostaviti neposredno v rovu, saj kabel iz kompleta za vas še ne bo dovolj. Okroglice so najbolje izolirane s termo šobami, še posebej, ker je njihova cena poceni, manj kot stroški električnega traku.

Zdaj pa pojdimo na povezavo, natančneje na montažo črpalne postaje in to naredimo, poglejte na vrh fotografije - vidite, kako je narejena prva stopnja povezave.

Gremo, spustili bomo ogrevalni kabel (sedaj nam ni zanimivo) in sledimo vozliščam - iz HDPE, ki prihaja iz črpalke, glavnega ventila se zruši, nato pa grobe filtra in vse gre v tlačni relejni enoti in suhomotornem senzorju. Omeniti velja, da če so senzor in rele v istem bloku, potem so manj zanesljivi, zato je bolje, da te vozlišča kupite ločeno.

Tlačno stikalo je neposredno priključeno na izstopno odprtino (istega PND) v membranski rezervoar, ki je običajno najmanj 70 litrov. Po tem je nameščen še en filter, ki pa je že fino očiščen (ponavadi je to model z zamenljivim vložkom), od koder se prične ožičenje do vseh sanitarnih enot v hiši.

Če želite optimirati delovanje potopne črpalke, to pomeni, da zmanjšate vrzeli med začetnim in končnim ciklusom, boste morali spremeniti tovarniške nastavitve tlačnega stikala.

Torej, samodejna zaustavitev centrifugalnega motorja po črpalki se pojavi, ko dosežemo tlak v membranskem rezervoarju 3 atmosfere in se zažene, ko se pade na 2 atmosfere. Te parametre lahko spremenite tako, da nastavite 5 atmosfere na zaustavitev in 1,5 atmosfere na začetek, pazite pa, da ne boste poškodovali same naprave.

Poleg tega bi morala shema oskrbe z vodo v zasebni hiši iz vrtine voditi tovarniško navodilo črpalke. Seveda je načelo povezave enako povsod in je opisano zgoraj, vendar pa obstajajo nekatere odtenki.

Zaključek

Na koncu je treba opozoriti, da je življenjska doba potopne črpalke v veliki meri odvisna od čistote vira, iz katerega je izdelan dovod vode, ker takšne enote niso namenjene črpanju peska in mulja. Zato morate najmanj enkrat na 3-5 let čistiti vodnjak ali vodnjak s svojimi rokami.
