Vgradnja sistemov za oskrbo z vodo in odpadne vode: od

Kateri materiali lahko izvajajo namestitev vodovodne in sanitarne opreme v stanovanju ali zasebni hiši? Kakšen naj bo premer cevi? Kakšen nagib je postaviti kanalizacijo? V članku bomo poskušali najti odgovore na ta in nekatera druga vprašanja.

Izbira materialov

Najprej se spomnimo, kakšne možnosti ponuja sodobni trg.

Za oskrbo z vodo se uporabljajo:

• Črno in pocinkano jeklo.
• Valovito nerjavno jeklo.
• Kovinska plastika.
• Baker.
• Polietilen.

Za razjasnitev: zaradi nizke odpornosti proti toploti (ne višji od 60-70 stopinj), se polietilen uporablja samo na hladni vodi.

• Premazan polietilen. Medsebojne povezave med molekulami polimera znatno spremenijo svoje fizikalne lastnosti: nameščajo jih lahko ogrevanje in sanitarno vodo.
• Polipropilen.

Izbira med njimi je precej dvoumna; vendar pa se avtor upa, da priporoči valovito nerjavečo cev za omrežja centralizirane oskrbe s toplo vodo in ojačanega polipropilena za sistem oskrbe z vodo s svojim kotlom ali stebrom.

Zakaj? V nekaterih primerih (npr. Nenadoma odprt ali zaprt ventil, padec ventilov na licu, trganje ventila vijačnega ventila itd.) Je lahko nominalni tlak v sistemu tople vode 3,5 - 6,5 kgf / cm2 kratek povečati za 2-3 krat. To je hidravlični šok, ki povzroča večji del nesreč in poplave stanovanj.

Zaradi številnih razlogov je verjetnost vodnega kladiva veliko višja v sistemih s centralizirano oskrbo s toplo vodo; zato morajo biti varni in uporabljati material s precejšnjo varnostjo.

Referenca: za valovito nerjavno jeklo Kofulso je prijavil odpornost na hidravlični tlak do 60 atmosfer.

V primeru, da se v hišo ali apartmaju dovoli le hladna voda, je verjetnost, da je vodni kladivo izgubljeno majhno. Če je tako, lahko prihranite pri vodovodu: cena polipropilena je vsaj trikrat nižja od stroškov nerjavečega jekla istega pogonaža.

Kakšni so drugi materiali:

• Jeklo brez antikorozijske prevleke rje in se gradi od znotraj z apnenčnimi nanosi.
• Galvanizacija vključuje zelo delovno intenzivno montažo na navoju s prilagoditvijo velikosti cevi.

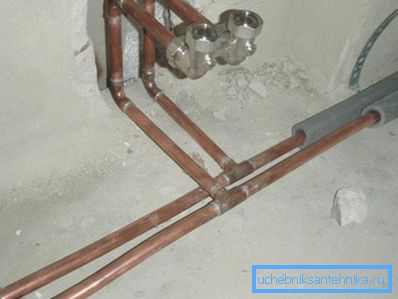

• Baker je veliko dražji od drugih rešitev, če ni večjih prednosti istega nerjavnega jekla.

• Vezni polietilen ni zelo estetičen z odprtim polaganjem in zahteva nakup zelo drage (od 10.000 rubljev) ekspanderja.
• Metal-plastike bistveno slabše od moči iz nerjavečega jekla in polipropilena - cena.

Katere vrste ventilov je bolje kupiti? Tukaj je odgovor precej jasen: naša izbira so krogelni ventili.

Pri nakupu jih morate upoštevati na več načinov:

1. Zavrtite ročico, ne potrebujete veliko napora.
2. Steblo mora biti opremljeno z matrico, ki omogoča pritrditev tesnila.
3. Bolje je, da se raje držijo pip brez kroma, z rumenim ohišjem. To zagotavlja, da je material telesa medenina, in ne silumin, ki se od nje razlikuje v izredno nizki mehanski moči.

Kaj je treba uporabiti kot material za kanalizacijo?

Za ožičenje po hiši ali stanovanju - zvonaste sive PVC cevi z gumijastimi o-obroči. So precej močni in trpežni ob precej sprejemljivih stroških.

Toda pri zamenjavi dvižne naprave v stanovanjski zgradbi je bolje, da se raje oblagajo iz litega železa ali tako imenovane tihih plastičnih cevi, vključno s plastjo materiala z večjo gostoto. Ne bodo dovoljevali, da bi zvok izsušene vode motil mir v večernih urah.

Izračun oskrbe z vodo

Kaj točno potrebujejo izračune?

1. Predviden pretok skozi cev.
2. Njegov premer, ki ga izbere pretok.

1. Padec pritiska v njem. Če bo na koncu sanitarne naprave tlak manj kot pet metrov, je treba razmišljati o povečanju odseka oskrbe z vodo.

Potrošnja

Standardi izdatkov za gospodinjske sanitarne naprave so v SNiP 2.04.01-85. Del ustrezne tabele damo.

Kapitanski dokazi kažejo, da se lahko istočasno uporabljajo nekatere naprave (npr. Umivalnik in umivalnik). V izračunih je bila uporabljena najvišja skupna poraba.

Premer

Za izračun, potrebujemo dve formuli - površina kroga in pretok vode skozi znan odsek z znano pretočno hitrostjo.

Območje kroga se izračuna kot S =? R ^ 2, kjer je številka? se šteje, da je 3.1415, polmer r pa je polovični notranji premer cevi.

Porabo vode lahko izračunamo po formuli Q = VS. V njej je Q želena vrednost, V je hitrost pretoka vode in S je prečni prerez.

Opomba: zaradi praktičnosti izračuna se vse vrednosti za izračun pretvorijo v SI enote - metre, kvadratne metre in kubične metre na sekundo.

1,5 m / s se upoštevajo kot ocenjena hitrost toka, največja dovoljena za oskrbo s pitno vodo za gospodinjstvo. Prekoračitev te omejitve pomeni pojav hidravličnega hrupa.

Dovolite nam, kot primer vaših lastnih rokov, izračunati velikost sistema za oskrbo z vodo, ki bo vodo dobavljala istočasno uporabljeno kad, WC z vodo in umivalnikom.

1. Skupna poraba po zgornji tabeli bo 0,250 + 0,100 + 0,120 = 0,470 l / s. Ponovno jo izračunamo v SI: 0,47 l / s = 0,00047 m3 / s.
2. Z največjo dovoljeno stopnjo pretoka 1,5 m / s se površina prečnega prereza izračuna po drugi formuli kot 0.00047 / 1.5 = 0.000313 m2.
3. Z uporabo prve formule izračunamo polmer notranjega dela cevi. Je enako 0,0099 metrov ali 9,9 mm.
4. Premer je enako 9,9 * 2 = 19,8 mm.

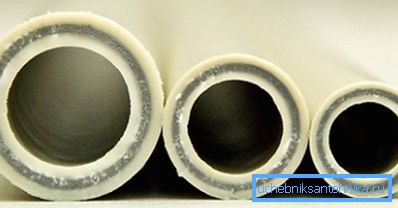

Ne pozabite: plastične in kovinsko-plastične cevi so označene z zunanjim premerom, ki je praviloma en korak večji od notranjega premera. Za polipropilen je zahtevana velikost v našem primeru 25 mm.

Padec tlaka

V tem primeru se navodilo za izračun pitne vode zmanjša na uporabo formule H = 1,3iL, v kateri:

• H je želen padec v metrih vodnega stolpca.
• L je dolžina cevi.
• i je njegov hidravlični nagib.

Kaj je hidravlični naklon in kje dobiti svojo vrednost?

To je ime odpornosti, ki ga ima cevovod skozi tok. Odvisno je od materiala cevi, njegovega premera in pretoka.

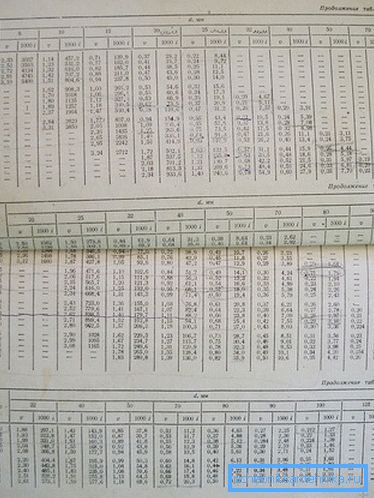

Vrednosti za vse tekoče materiale in velikosti so na voljo v tako imenovanih tabelah Shevelev. Prikazujejo vrednost 1000i - hidravličnega naklona za 1000 metrov cevi. Da bi dobili vrednost, ki je bila zamenjana v naši formuli, bi morala biti 1000i čisto predvidljivo deljena z 1000.

Let's izračunati padec tlaka v naši oskrbe z vodo z notranjim premerom 20 mm, ki določa nekaj dodatnih vnosa:

• Material cevi - polipropilen.
• Njegova dolžina je 12 metrov.

Za vrednost 1000i se bomo morali sklicevati na imenike. V našem primeru predstavljamo ustrezen del ustrezne tabele:

Pri hitrosti pretoka 1,49 m / s, ki je najbližja največji dovoljeni vrednosti, bo 1000i enako 221,8; i, oziroma 221,8 / 1000 = 0,2218.

To vrednost skupaj z dolžino cevi nadomestimo v formulo: 0,2218 * 12 * 1,3 = 3,46 metra. Najmanjši dovoljeni tlak 5 m na končnem vodovodnem aparatu je le pri glavi na vhodu 8,46 m (kar ustreza tlaku 0,846 kgf / cm2). Ker je dejanski tlak v vodovodu običajno najmanj 2,5 - 3,5 kgf / cm2, premer cevi zadostuje.

Polaganje kanalizacije

Izbira premera kanalizacijskega sistema je odvisna od najpreprostejšega pravila: odtočne cevi za ločevanje umivalnikov, ponorov in prhe položite s cevjo 50 mm; odseki, ki združujejo odtoke iz dveh in več naprav, in veje v WC školjke so narejene po velikosti 110 mm.

Nagib je 3,5 cm na meter za 50 mm in 2 cm za 110 mm. Kontrale so nesprejemljive: vsaka od njih bo postala mesto stalnega kopičenja maščob in suspenzij, dolgoročno pa tudi pojava blokad.

Največja razdalja med pritrdilnimi mesti odpadne cevi je 10-krat večja od premera.

Najprimernejše je, da cev namestimo z mlinom s katerim koli rezalnim diskom. Bolje je opravljati delo na prostem ali zaščititi dihalne organe z gaziranim povojom: vsekakor ni vredno dihanja v plastičnem prahu.

Z zunanje strani cevi, ki je na mestu obrezan z ostrim nožem, se odstranjuje posnetje.

Zmanjšanje potrebe po priklopu napora bo pomagalo navadnim milo.

Z gumijastim tesnilom in koncem cevi lahko preganjajo.

• Ratruby je vedno usmerjen proti smeri pretoka odpadne vode.
• Najbolje je, da ne izvedemo enega kota 90 stopinj in dveh 45 stopinj. V tem primeru bo veliko manj težav pri čiščenju, ko je zamašen.
• Iz istega razloga, na dolge odseke in zavoje, je smiselno zagotoviti popravke ali čepe s čepi.

Montaža vodovodne napeljave

Iz nerjavečega jekla

V tem primeru se vodovodne instalacije izvedejo z najpreprostejšimi stiskalnimi elementi s silikonskimi obroči - tesnili. Orodje - dva odprta ali nastavljiva ključa. Najmanjši polmer vrtenja cevi je enak premeru, tako da je število priključkov minimalno.

Za pritrditev cevi na stene s plastičnimi ali kovinskimi sponkami; razdalja med pritrdilnimi točkami ne sme biti večja od enega metra.

Polipropilen

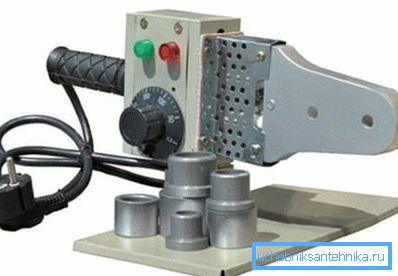

Vgradnjo vodovodnih cevi iz polipropilena opravlja nizko temperaturno spajkalno železo z nizom šob za različne premere.

Za priključitev cevi, ki se uporabljajo za litje iz istega polipropilena.

Postopek spajkanja izgleda takole:

1. Spajkalnik je dobavljen s šobo ustrezne velikosti cevi in ​​segreje do 240 do 260 ° C.
2. Cev in vtičnica vgradnje sta nekaj sekund povezani s šobo, po kateri se cev vstavi v pritrdilni element in se drži nekaj časa.

Trajanje ogrevanja, fiksiranja in hlajenja cevi za pridobitev močne povezave je odvisno od njihove velikosti:

Kot vedno obstajajo številne tanke stvari:

• Na aluminijasto ojačanih ceveh je treba folijo odstraniti iz področja varjenja. To delo opravlja stresalnik (z zunanjo ojačitvijo) ali ravno rezilo (ko je armaturna plast nameščena na sredini stene).
• Cev in montaža sta strogo združena s premikanjem naprej, brez vrtenja. V nasprotnem primeru bo taljen plastični val oslabil sklep.
• Dolgi ravni deli polipropilena v vroči vodi so opremljeni z ekspanzijskimi spoji - v obliki črke U ali obročastih ovinkih.

• Objemke ne smejo preprečevati podaljševanja cevi med segrevanjem.

Zaključek

Upamo, da nam bralcu pomagamo pri izbiri gradiva in izvajanju lastnih projektov. V videoposnetku v tem članku lahko kot običajno poiščete več informacij. Uspehi!
