Vlečni krogelni ventil 11b27p1: naprava, značilnosti,

Kaj je medeninasta spojka 11b27p1? Kako deluje? Kaj so sodobni kroglični ventili proti konkurenčnim rešitvam? Kje se lahko uporabljajo? Ugotovimo to.

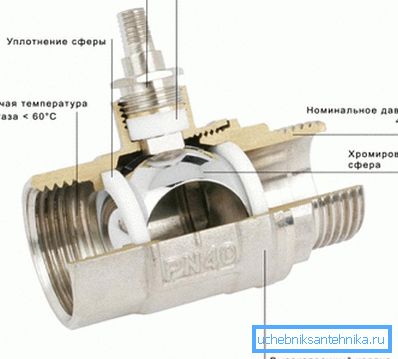

Kako deluje

Medeninaste kleščne spojke z blagovno znamko 11b27p so običajno urejene za te vrste ventilov.

• Glavni element ventila je medeninasta kroglica s skoznjo luknjo. Odvisno od njegovega položaja je hitrost pretoka delovnega medija skozi ohišje odprta ali zaprta.

Koristno: kot vsi drugi tipi ventilov, kroglični ventili niso namenjeni za dušenje (prilagajanje na tleh). Imajo le dva delovna mesta - odprta in zaprta. Ko ventil deluje v pol odprtem položaju, se telo med tesnilnimi obročki postopoma napolni z žlico.

• Zloglasne tesnilne obročke z nizkim trenjem materiala obdajajo kroglo na obeh straneh in zagotavljajo tesnost v zaprtem položaju.
• Steblo poteka skozi luknjo v ohišju in je zatesnjeno z žlebastim tesnilom - polimernim obročem, ki ga s pralnim stiskalom pritisne z vrha.
• Pralni stroj je pritrjen na palico z ročajem (ročica ali metulj) in matica.

Značilnosti

Tehnične značilnosti ventilskega spojnega sklopa 11b27p1 so prav tako precej standardne.

Verjetno je treba dodati nekaj pripomb na suhe številke:

• Material telesa in kroglice je izključno odporen na elektrokemijske procese.. Medenina ne tvori galvanskega para z nobeno uporabljeno kovino.
• Termična stabilnost fluoroplastika omogoča, da deluje ne samo v notranjih inženirskih sistemih stavb, kjer je najvišja temperatura stavb omejena na 95-105 C, temveč tudi v ogrevalnih omrežjih in vozliščih dvigal s temperaturo dovoda do +150 C. Pravzaprav se krogla 11b27p DU15 RU16 pogosto uporablja kot krmilni ventil v dvigalu.

Dejanska življenjska doba ventila pri normalnih obratovalnih pogojih je nekajkrat višja od izračunane. Preprosto povedano - z namestitvijo boste skoraj v nobenem primeru prisiljeni kupiti zamenjavo v bližnji prihodnosti.

Regulatorni dokumenti

Kateri GOST na krogli 11b27p1 trenutno deluje?

• Material ohišja, palice in krogle ustreza GST 15527-2004 tlačno obdelanimi bakreno-cinkinimi zlitinami.
• Ročni material mora biti v skladu z GOST 1583-93 aluminijastimi zlitinami.
• Klimatska izvedba ventila se ovrednoti po GOST 15150-69 UHL 4 in tesnosti - po GOST R 54808.
• Končno mora izdelek kot celota izpolnjevati zahteve meddržavnega standarda GOST 21345-2005 cilindričnih, stožčastih in kroglastih ventilov, ki jih je sprejelo 12 držav nekdanje ZSSR.

Nujnost: zadnji standard ureja proizvodnjo ventilov za obratovalne pritiske, ki ne presegajo 250 atmosfer. Za ultra visoke tlake - vaše zahteve.

Omenimo nekaj ključnih zahtev GOST 21345-2005.

1. Učinkovit premer (velikost prečnega utora na krogli) ventila z velikostjo do vključno DN 350 mora biti najmanj 95% premera vstopa ohišja.
2. Napake v navoju, ki presegajo povprečni premer, ne smejo imeti skupne dolžine več kot polovico. V tem primeru pomanjkljivosti ne smejo motiti izvedbe navojne povezave cevi.

Sošolci

Skupaj s kroglo, v vodovodnih prodajalnah je mogoče najti pluto in vijačni ventil. Primerjamo izdelek, s katerim se ukvarjamo z njimi.

Plutovinec

Ventil plute zahteva znatne napore za premestitev plute: površine iz medenine ali litega železa kontaktnih delov imajo precej veliko površino. V primeru kroglastega ventila, premikanje ponikljane kroglice z idealno površino nad sedežem polimera z izredno nizkim koeficientom trenja nima nobene opazne odpornosti pri pritiskanju ročice.

Zapiralo ventila plute začne teči pri prvem preklopu plute. Žleza se neizogibno proizvaja tudi v prostem teku: kateri koli mehanik bo potrdil, da je potrebno, da ne pride do puščanja, je treba zapakirati enkrat na par let. Tesnila iz polimernih krogelnih ventilov načeloma ne potrebujejo vzdrževanja.

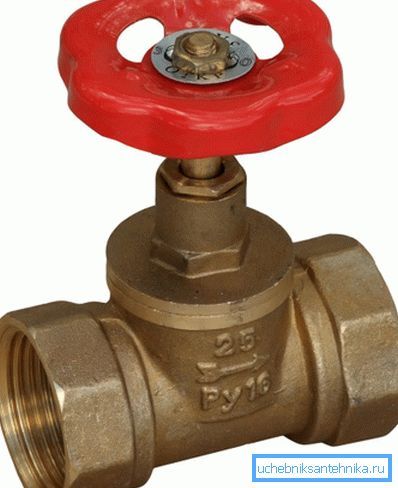

Vijak

Vprašanja o sestavljanju so pomembna tukaj. Uporaba gumijastih tesnilnih obročev jih v celoti ne reši: gumija sčasoma izgubi elastičnost in pušča.

Poleg tega vijačni ventil naprave zagotavlja lastniku številne izključne težave.

• Kompleksna oblika vezja povečuje hidravlični upor in prispeva k kopičenju žlindre pod ventilom.
• Ventil je treba nastaviti s puščico v smeri toka vode. Povratni tok lahko raztrga ventil.

• Gumijasto tesnilo na ventilu ima omejeno življenjsko dobo (redko več kot 3 do 5 let). Celovit ventil ne bo blokiral vode, če med njim in sedlom obstaja vsaj eno zrno peska.

Nobena od težav, navedenih za oblikovanje žoge, ni pomembna.

Zaključek je malo predvidljiv: konkurenti nimajo možnosti. Če nameravate namestiti vodovod ali ogrevanje z lastnimi rokami, je očitna navodila, da se odločite za krogelne ventile.

Uporaba

Katere velikosti žerjavov potrebujete pri namestitvi vodovodne komunikacije v hiši ali stanovanju? Kje naj se natančno uporabljajo? Vzemimo nekaj primerov.

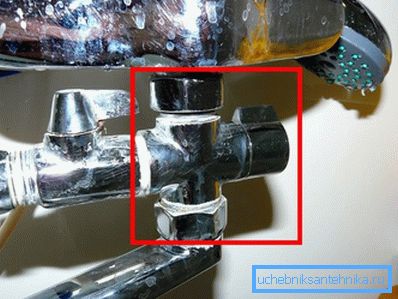

Uporablja se sferični sklop 11b27p1 s premerom 15 mm:

• Na vhodih hladne in tople vode v stanovanju.

• Kot kontrolni ventil za meritve temperature in tlaka.
• Na vložkih v vodovodnih instalacijah posameznih vodovodnih instalacij (straniščni cisterni, korito, umivalnik itd.).

Kroglastni ventil 11b27p1 s premerom 20 mm se uporablja za odrezovanje posameznih grelnih naprav iz ogrevalnega krogotoka. Lahko se namesti na skakalec pred radiatorjem.

Kapitan Očitno opozarja: če sta oba skakalca in priključki akumulatorja istočasno zaprta, se kroženje v dvižniku popolnoma ustavi. Kmalu bodo sosedi prišli k vam, ki jih bo vodil mehanik in bodo začeli izgovarjati zlo, žaljive besede.

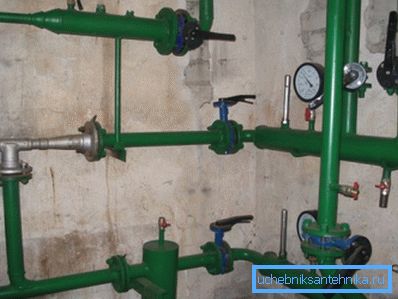

Sferični sklopni ventil 11b27p1 s premerom 25 mm je nameščen na dvižnih vodih za dovod vode in ogrevanje, na odlagališčih dvigalnega sklopa in na vstopnih ceveh kotla.

Krogelni ventil 11b27p1 s premerom 32 mm se lahko uporablja na dvižnih napravah v visokih stavbah in na izlivu ogrevanja, da se odrezajo določeni odseki vezja.

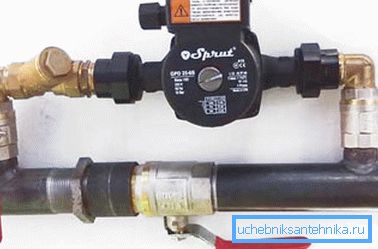

Krogelni ventil 11b27p1 premer 40 mm se uporablja v sistemu gravitacijskega ogrevanja (pri vstavljanju črpalke prekrije obvod). To se lahko skupaj z ventili večjega premera postavi v enote za merjenje vode in v vročo vodo, ki se dotikajo v dvigalih.

Zaključek

Upamo, da je naše znanje s predstavnikom domače sanitarne opreme precej informativno. Bralec bo lahko preučil dodatne tematske vsebine tako, da si ogleda videoposnetek v tem članku. Uspehi!
