Voda v hiši iz vodnjaka z lastnimi rokami: ustvarjanje

Tema tega članka je oskrba z vodo v hiši iz vrtine. Ugotovili bomo, kakšen pritisk naj bi ustvarili črpalko; katere črpalke so najprimernejše za delo v vrtini in kako se povezujejo s hišnim vodnim sistemom. Poleg tega se bomo dotaknili zelo radovednega koncepta - klimatskega sistema, ki dobro vodo uporablja za hlajenje prostora.

Tlak v glavi

Očitno je, da mora voda v hiši iz vrtine priti s prekomernim pritiskom.

Za to sta vsaj dva razloga.

1. Voda mora premagati hidravlično odpornost cevi in ​​fitingov, kar je povezano z neizogibnim padcem tlaka.

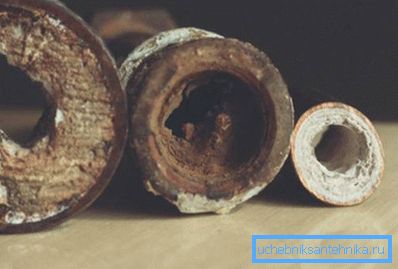

Mimogrede: plastične in kovinske plastične cevi vseh vrst imajo veliko manjšo hidravlično odpornost kot jekla (vključno z galvanizacijo). Pri črnem jeklu se značilnosti cevi bistveno zmanjšajo med delovanjem zaradi korozije in akumulacije apnenčnih usedlin v vodovodu.

1. Prevelik tlak je potreben za normalno delovanje pip in pribor straniščnih školjk. Če se voda dotakne vstopnega ventila sodobnega rezervoarja z gravitacijo, se enostavno ne bo odprla. Vendar pa lahko stare domače tanke delujejo brez prekomernega pritiska.

Torej, kakšen pritisk naj bi ustvaril črpalko?

Izračun

Vrstni red izračunavanja je precej preprost.

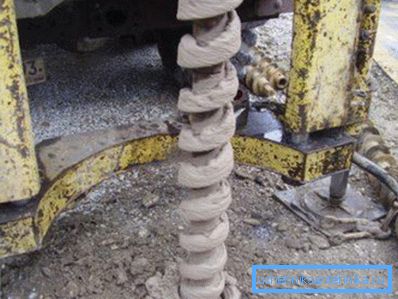

• Osnova je globina vdolbinice. Če iz kakršnega koli razloga na njej ni dokumentacije, ga je mogoče enostavno izmeriti s pomočjo obremenitve vrvi. Opomba: črpalka je navadno suspendirana na razdalji, ki ni manjša od enega metra od dna, kar jo ščiti pred padcem v blato in pesek.
• 30 metrov nadtlaka se doda v globino vdolbinice v metrih. Tako bomo zagotovili potreben pritisk na vse vodovodne napeljave.
• Rezultat se dodatno poveča za 10 odstotkov, da bi nadomestili izgube, ki jih primanjkuje, pri opremi, obratih cevovoda itd.

Ugotovimo, kakšna je glava črpalke za 70-metrski vodnjak: (70 + 30) x1.1 = 110 metrov.

Prekoračitev izračunane vrednosti ni vredna iz dveh razlogov.

1. To bo povzročilo izgubo energije.
2. Prekomerni pritisk bo ogrozil celovitost sistema za oskrbo z vodo, prvič - fleksibilne povezave z mešalniki in rezervoarji.

Izbira črpalke

Kakšna črpalka naj bi vodo prenesla v hišo iz vodnjaka? Kakšna so izbirna merila?

Sodobni trg ponuja več modelov vrtinčne črpalke.

Navedemo jih s ključnimi operativnimi funkcijami.

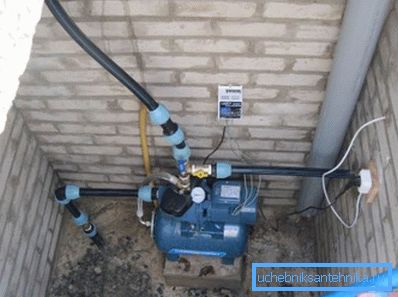

• Naprave za zunanjo (površinsko) instalacijo so na voljo za popravilo in vzdrževanje, za razliko od vseh podmornic; njihov problem je, da lahko ti izdelki delujejo samo, če razdalja od površine do vodnega ogledala ni večja od 10 metrov.

• Swirl Črpalke relativno poceni; vendar so zaradi minimalnega (v delčku milimetrske) razmake med roko in ohišjem zelo občutljivi na nečistoče. Če je vsebnost suspendirane snovi več kot 30 gramov na kubični meter, je bolje, da se raje odločijo za druge rešitve.
• Vijak - nasprotno, lahko prepeljejo celulozo z vsebnostjo peska do 50%. Cena te nepretrganosti je nizka produktivnost in učinkovitost, ki ne presega 70% najboljših modelov.
• Membranske črpalke izjemno poceni in sposobni ustvariti sorazmeren dostojni pritisk. Njihova glavna pomanjkljivost je, da membrane med delovanjem mehansko obrabijo: življenjska doba med popravili ne presega 2 leti.
• Nazadnje centrifugalna črpalka - to je nadaljnji razvoj ideje vrtinca. Tlak se ustvari v korakih z več impelerji. Zaradi velike razlike med njimi in telesom so dopustne suspendirane trdne snovi v količini do 150 g / m3 z velikostjo delcev do 2 mm; naprave te vrste lahko tvorijo tlak do 250 metrov ali več.

Kaj drugega bi morali biti pozorni pri izbiri naprave, ki bo vodo v hiši iz vodnjaka?

Izvedba naj bi presegla najvišjo porabo družine, vendar je manjša od pretoka vdolbinice. Druga zahteva je posledica dejstva, da je suh tek (delo v odsotnosti vode) glavni sovražnik mehanike črpalke: voda zagotavlja hlajenje motorja.

Sklic: za družino 3-4 osebe se običajno vzame črpalka s kapaciteto 30-50 litrov na minuto. Če se za namakanje uporablja voda iz vrtine, se projektna zmogljivost podvoji.

Premer črpalke mora ustrezati premeru vrtine. Prekomerno velik razmik med ohišjem in stenami ohišja bo poslabšal hlajenje električnega motorja; pomanjkanje prostora bo povzročalo težave pri spuščanju in dvigovanju naprave za popravilo ali zamenjavo. V večini primerov se uporablja črpalka s premerom 4 cm (2,5 cm) in ohišje s premerom 125 mm.

Bolje je biti pozoren na ugledne proizvajalce (Wilo, Grundfos, Pedrolo in njihove ilk). Navodilo je povezano z večjim odstopanjem napake za blagovno znamko in z značilnimi razvitimi omrežji servisnih centrov.

Vnos

Kako napaja vodo v hiši iz vrtine?

V tej kapaciteti se uporablja navadna polietilenska tlačna cev. Natančneje, njen material je HDPE (nizkotlačni polietilen je opazno močnejši od cenejšega LDPE). Premer ustreza premeru šobe črpalke; način pritrditve na šobo - kompresijski priključek.

Glavna stvar, na katero morate pozorno upoštevati pri vnosu z lastnimi rokami: oskrba z vodo do hiše iz vrtine se izvaja pod nivojem zamrzovanja tal. V tem primeru bomo zagotovili, da se cev ne zamrzne v vrhuncu hladnega vremena.

Kaj storiti, če je nemogoče kopati rov želene globine (kamnita tla, permafrost itd.)?

• Vhod je izoliran. V ta namen lahko uporabite lupine iz pene ali poliuretana, ovijete cev v polietilenski peni ali sestavite škatlo, prekrito z ekspandirano glino: izbira vrste izolacije je po vaši presoji.

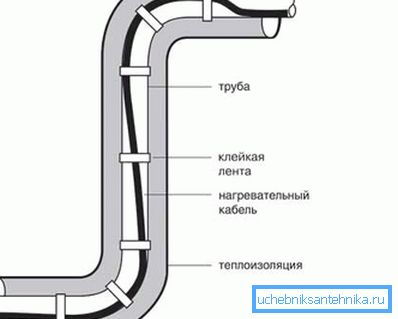

• Samonastavljiv grelni kabel je nameščen znotraj izolacije, kar bo preprečilo zamrzovanje vode tudi v odsotnosti pipe. Kabel je pritrjen na cev s trakom, trakom ali sponami.

Poseben primer

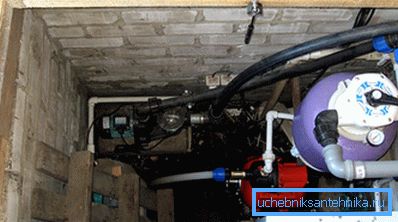

Ali obstajajo kakšne prednosti v smislu učinkovitosti za vodo v hiši?

Lahko se zavzemamo za tako odločitev in proti njej.

• Verjetnost zamrznitve vhodov je nula. V kleti izolirane konstrukcije temperatura ne pade pod ničlo, tudi v najbolj hudih zmrzali. Poleg tega ostaja stabilna tudi, če se hiša ne ogreva: tla, kot se spomnimo, imajo dosledno pozitivno temperaturo, toda iz hladnega zraka je v našem primeru toplotno izolirana s stenami.
• Pozabite na kopanje jarka.
• Ne samo, da bo z istim nivojem vodonosnika vrtinčena bučica iz izkopanega jame nekoliko krajša, kar vam bo prihranilo določeno količino pri vrtanju.

Nekaj ​​prednosti, kajne?

Žal, ne tako. Ulov je, da ko se deformacija vrtine vrti, črpalka pade ali ohišje poškoduje, popravilo dela pogosto pride do ponovnega penetracije s svedrom. Kot veste, v kleti stanovanjske hiše je to nemogoče.

Mimogrede: običajno se priporoča, da se ne vrtite bližje od treh metrov od sten hiše. Omejitev je povezana z verjetnostjo strjevanja kleti pri vzorčenju tal v bližini.

Klimatska naprava

Ali je mogoče organizirati hlajenje hiše z vodo iz vrtine?

S kratko oceno predstavljamo več rešitev različnih zahtevnosti in učinkovitosti.

Toplotna črpalka

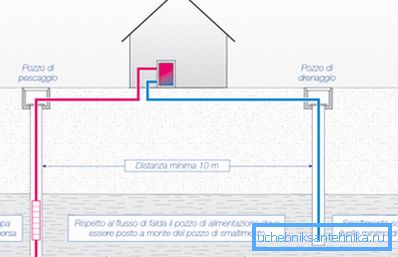

V tokokrogu se uporablja toplotna črpalka vode in zraka. Njegov toplotni izmenjevalec prenese presežek energije v vodo, ki se vzame iz ene vrtine in se združi v drugo. Zaradi stabilne temperature podtalnice skozi celo leto se lahko toplotna črpalka uporablja za klimatizacijo poleti in za zimsko ogrevanje.

Rešitev je zelo praktična in univerzalna, vendar je treba zapisati njene pomanjkljivosti:

• Visoka cena. Toplotna črpalka bo stala 150-200 tisoč rubljev; drugi vdolbinec tudi ne uživa lastnika s poceni.
• Zahteve za visok nivo pretoka. Da bi preusmerili 14 kWh toplote, morate tri kubične vode segreti za tri stopinje. Daleč čez uro ne bo podaril vsak podzemni vodonosnik.

Fancoil v sistemu oskrbe z vodo

Neuravnoteženo cenejša rešitev je, da odprete sistem hladne vode z ventilatorsko tuljavo (toplotni izmenjevalnik s prisilnim pretokom zraka). Zakaj? Zračni tok vam omogoča, da povečate prenos toplote na fiksni površini radiatorja.

Namig: V vlogi ventilatorske tuljave se pogosto uporablja stara klimatska naprava za notranjo enoto. Med drugim bo njegova uporaba v tej kvaliteti poenostavila odstranjevanje kondenzata: že obstajajo vse potrebne cevi in ​​odprtine v telesu.

Zakaj takšna shema kljub preprostosti ni zelo priljubljena? Zaradi smešne učinkovitosti. Z razumno porabo hladne vode bo količina toplote, ki se bo vzela iz zraka v prostoru, približno en kilovatna ura na dan.

Circulating circuit

Mnogo bolj razumna rešitev je izdelava vezja s kroženjem ventilatorske tuljave.

• Izmenjevalnik toplote se postavi v dobro nad črpalko. Zaželeno je - baker, s pogostimi plavuti: s tem bomo zagotovili največjo učinkovitost z najmanjšo velikostjo. Pogosto pa je preprosto polietilenska cev v obliki črke U.
• Izmenjevalnik toplote je povezan z ventilatorsko tuljavo s par linijami (ponavadi iz iste polietilenske cevi).
• Linije so prekinjene s sklopom obtočne črpalke, varnostne skupine (manometer, ekspanzijski rezervoar in varnostni ventil) in ventil za polnjenje vezja.

Učinkovitost hlajenja za 40-meter vodnjak je lahko 1,5-2,5 kilovatov. V tem primeru bo poraba energije manjša od najbolj ekonomične klimatske naprave - 60-75 W.

Zaključek

Kot vedno, bralec najde dodaten material v videoposnetku v tem članku. Uspehi!
