Vodna omrežja: sorte, sestavni deli in vprašanja v zvezi z
Voda se prepelje potrošnikom z vodovodnimi in vodovodnimi omrežji. Te strukture morajo ustrezati zahtevam glede učinkovitosti in zanesljivosti. To se doseže z ustrezno izbiro pri načrtovanju cevovodne poti in postavitvi omrežja, materialu in odseku cevi ter načinih njihovega delovanja.
Pri izbiri, dodeljevanju in uporabi mest za vodovodne kanale je treba upoštevati zakonodajo o zemlji in nekatere regulativne dokumente.
Sorte vodnih omrežij
Vsi sistemi oskrbe z vodo so razdeljeni na zunanje in notranje omrežje.
Zunanji del sistemov
Raztegnite vodo v 1, 2 in več "niti". Najboljša možnost je, da jih namestite na precej povišano območje z najmanjšim številom struktur na območjih, ki so primerna za vzdrževanje in popravila.
Da bi zagotovili načrtovano raven oskrbe z vodo potrošnikom, med vzporednimi vodniki opremite stikalo. Ob dolžini poti in na mestu servisiranega objekta se lahko shranijo rezervoarji.
Klasifikacija omrežij za oskrbo z vodo jih razdeli glede na način transporta vode do tlaka in brez tlaka.
- Tekočina se črpajo preko tlačnih omrežij s črpalkami ali s tlačnimi razlikami. Ustvarja se med piezometrično oznako nivoja vode pri viru in izračunano piezometrično oznako na mestu vnosa. Prvi vodi so injekcija, drugi - gravitacijski tlak (gravitacijski tlak).
- V vodnih vodih brez tlaka (graviteto-gravitacija) se njihov notranji prostor (oddelek) ne uporablja v celoti. Obseg njihove uporabe v primerjavi s tlačnimi ni tako širok.
Bodite pozorni! Izvedljivost polaganja prostega pretočnega voda je odvisna od nekaterih točk. Na primer, razlika v ravni oznak začetka in konca oskrbe s tekočino, reliefa območja, razdalje med dovodnimi in zbiralnimi vozlišči.
Uporaba cevi brez tlaka zmanjšuje stroške vodovodnih cevi. Toda stroški poti se lahko povečajo zaradi povečanja njegove dolžine zaradi potrebe po zagotavljanju zahtevanih pobočij.
Konfiguracija sistema je lahko odvisna od takih dejavnikov:
- površinska oblika in postavitev predmeta;
- prisotnost umetnih in naravnih ovir;
- olajšanje regije;
- lokacija glavnih potrošnikov vira;
- lokacije vira vode itd.
Iz tega razloga je omrežna konfiguracija lahko razvejana, obroča ali mešana. Kolobarji so najdražji, vendar imajo največjo zanesljivost.
Navodilo ugotavlja, da so niti sistema, ki dovajajo glavni volumen vode, deblo. Brez povezave z videzom omrežja je avtocesta vedno postavljena na podlagi smeri glavnih tokov vode. Zagotoviti morajo celotno lokacijo.
Kakšna so zunanja omrežja
Glavni elementi tlačnih omrežij so lahko:
- akumulacijski rezervoar;
- črpalna postaja;
- tlačni cevovod (voda);
- vodna gradnja (stolp);
- linije hidrostatičnega in hidrodinamičnega tlaka;
- tlačni podzemni rezervoar;
- kamero, da preklopite.
Cevni material za cevi je izbran pri načrtovanju sistemov in je odvisen od pogojev njihove uporabe. To je lahko jekleni, plastični, armirani beton, azbestni cement.
Najpogosteje uporabljeni premeri jeklenih cevi so predstavljeni v spodnji tabeli.
| Pass pogojno, v cm | Debelina stene cevi, v mm | Teža na meter v kg | ||||
| pljuča | navaden | okrepljeno | pljuča | navaden | okrepljeno | |
| 0.6 | 1.8 | 2 | 2.5 | 0,37 | 0.4 | 0,47 |
| 0.8 | 2 | 2.2 | 2.8 | 0,57 | 0,62 | 0,74 |
| 1 | 2 | 2.2 | 2.8 | 0,74 | 0.8 | 0,98 |
| 1.5 | 2.35 | ? | ? | 1.1 | ? | ? |
| 1.5 | 2.5 | 2.8 | 3.2 | 1.16 | 1.28 | 1.43 |
| 2 | 2.35 | ? | ? | 1.42 | ? | ? |
| 2 | 2.5 | 2.8 | 3.2 | 1.5 | 1.66 | 1.86 |
| 2.5 | 2.8 | 3.2 | 4 | 2.12 | 2.39 | 2.91 |
| 3.2 | 2.8 | 3.2 | 4 | 2.73 | 3.09 | 3.78 |
| 4 | 3 | 3.5 | 4 | 3.33 | 3.84 | 4.34 |
| 5 | 3 | 3.5 | 4.5 | 4.22 | 4.88 | 6.16 |
| 6.5 | 3.2 | 4 | 4.5 | 5.71 | 7.05 | 7.88 |
| 8 | 3.5 | 4 | 4.5 | 7.34 | 8.34 | 9.32 |
| 9 | 3.5 | 4 | 4.5 | 8.44 | 9.6 | 10.74 |
| 10 | 4 | 4.5 | 5 | 10.85 | 12.15 | 13.44 |
| 12.5 | 4 | 4.5 | 5.5 | 13.42 | 15.04 | 18.24 |
| 15 | 4 | 4.5 | 5.5 | 15.88 | 17.81 | 21.63 |
Notranja oskrba z vodo
Notranji vodovodni sistem stavb in objektov se imenuje sklop opreme, sestavnih delov in naprav, ki zagotavljajo vir iz zunanjega omrežja in njegovo dostavo pod pritiskom na razdelilnike vode.
Naprava vodovodnega omrežja v stavbah je naslednja:
- en ali več vložkov;
- en ali več merilnikov;
- distribucijo in dobavo plinovoda;
- zaporni in regulacijski ventili.
- včasih sistem vključuje črpalke za povečanje tlaka in filtre za mehčanje, deferrizacijo, razbarvanje itd. voda.
Notranji sistem za oskrbo z vodo se lahko s svojimi rokami poveže z občinsko omrežno mrežo naselja ali se napaja iz avtonomnega vira vode (površina ali podzemlje).
V skladu z njihovim namenom so sistemi oskrbe z vodo objektov in zgradb razdeljeni na industrijske, pitne in protipožarne sisteme.
- Proizvodne mreže zagotavljajo različne kakovosti vode za tehnične potrebe potrošnikov (hlajenje opreme, proizvodnja izdelkov, na primer betona, prehrambenih izdelkov itd.).
- Gasilci služijo za gašenje požarov in preprečujejo njihovo širjenje.
- Domače omrežje za pitje je namenjeno zagotavljanju pitne vode. Poleg tega se vir uporablja za kuhanje in higieno.
V skladu z metodo uporabe virov sistem zagotavlja oskrbo z neposrednim tokom, obratno ali ponovljeno. V domačih omrežjih je prva sorta pogosta, slednja pa sta vse večja povpraševanja v proizvodnji.
Problemi oblikovanja
Glavna naloga oblikovanja je usmerjanje vodovodnega omrežja, ki vključuje načrtovanje cevovodov.
Bodite pozorni! Izvaja se na podlagi pogojev za oblikovanje dovolj zanesljivega sistema. Hkrati naj bi bili stroški gradnje najnižji.
Pri upoštevanju sledenja:
- lokacija vodnega vira in njegovih potrošnikov;
- olajšanje regije;
- lokacije rek, grap, parkov, ulic, zgradb, objektov in drugih umetnih in naravnih ovir za postavitev cevovoda.
Sledenje poteka na topografskem zemljevidu regije po najkrajši poti, mimo ovir.
Bodite pozorni! Vir bi bilo treba dostaviti uporabnikom ne le v zahtevanem obsegu, temveč tudi zadosten pritisk. Mora biti dovolj, da se voda spusti na točke namestitve vodno-zložljivih naprav.
V ta namen morate stalno vzdrževati prosti tlak v vodovodnem omrežju. S tem je mišljena razlika med oznako nivoja tekočine (piezometrično) v cevovodu in ravnjo površine tal.
Pri prostem tlaku
Treba je ustvariti prosto glavo, ki zadostuje vzdolž celotne dolžine omrežja trupa, tudi na najvišjih in najdaljših točkah.
Na takšnih neugodnih območjih tlak ne sme pasti pod vrednost, določen v predpisih.

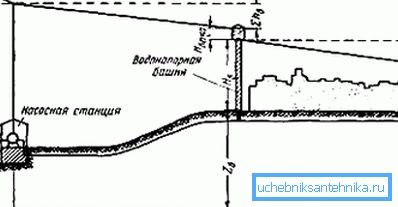

- Torej, da bi pravilno določili višino vodnega stolpa, je treba najti točko narekovanja vodovodnega omrežja - to je področje, na katerem je najtežje dvigniti vodo.
- To mesto določajo izračuni.
- V ta namen je v distribucijski sledi distribucijskega omrežja izbranih nekaj neugodnih področij. Eden od njih bo narekoval.
- Nadalje se določi "splošna točka redčenja", ki je najbližja problematičnim. Od nje je tekočina in se napaja v njih.
- Določanje tlačne oznake (piezometrične) na splošni porazdelitveni točki za dviganje sredstva na izbrana problemska področja in primerjanje parametrov njihovih piezometričnih oznak strokovnjaki izračunajo narekovajočo točko. Za njo bo vrednost oznake višja.
V tem delu je sestavljen piezometrični graf vodovodnega omrežja. Prikazuje spremembo tlaka po dolžini cevi.

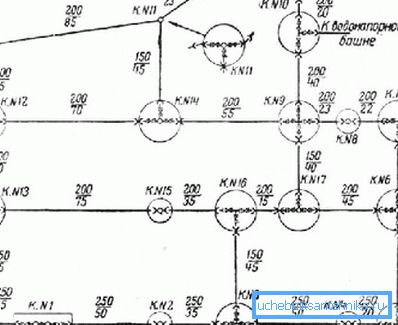

Ena od pomembnih projektnih nalog je podrobno opisati sistem. Sestavljen je iz izbire in specifičnega umestitve v omrežje vodnjakov, armature, armature itd.
Podrobnosti o vodovodnem omrežju se izvajajo v skladu z izbrano možnostjo sistema oskrbe z vodo. To se naredi, ko je že izveden hidravlični izračun sistema, ugotovljene so dejanske vrednosti porabe virov, določeni so bili material in premer cevi. Podrobni oblikovalci izdelujejo na delovnih risbah. S pomočjo simbolov so na njih prikazani okovja, okovja in drugi elementi, iz katerih so sestavljeni sistemski sklopi.
Nekaj pravnih vprašanj
Če bo ustvarjeni vodovodni sistem priključen na komunalno omrežje, morate najprej pridobiti predhodne tehnične pogoje v regionalnem Vodokanalu.
Da jih pridobite, jih morate zbrati in predložiti.
- Prijava za TU.
- Oblika, v kateri bo opisano članstvo v ravnotežju omrežij za oskrbo z vodo.
- Informacije o prijavitelju: naslov potnega lista, poštnega in resničnega prebivališča, kontaktni podatki.
- Naslov listine na zemljišču.
- Načrtujte meje območja, na katerem bo zgrajena oskrba z vodo.
- Dovoljenje za takšno uporabo parcele.
- Informacije o načrtovanem času uvajanja bodočega objekta v obratovanje.
- Izračuni količine zahtevanega vira (tj. Načrtovanih obremenitev).
- Podatki o konstrukcijskih parametrih.
Tehnološka povezava z vodovodnim omrežjem končnega objekta se izvaja v mejah zemljišča. To se opravi v 18 mesecih, ki se šteje od datuma podpisa sporazuma o povezavi.
Opozoriti je treba, da je treba hkrati razdeliti operativno odgovornost vodovodnih omrežij v skladu z Odlokom Vlade Ruske federacije št. 167 "Pravila za uporabo komunalnih sistemov za oskrbo z vodo in kanalizacijo v Ruski federaciji".
Zaključek
Vodovodna omrežja so kompleksne hidravlične strukture. Obstaja veliko vrst, ki jih je treba izbrati glede na namen sistema in pogoje njegovega delovanja. Videoposnetek v tem članku bo razvil svojo temo.
