Vodna pipe: destinacija, vrste, značilnosti

Gradnja vodovodnega sistema je nemogoča brez uporabe ventilov in fitingov, med katerimi so najpomembnejši predstavniki pipe za oskrbo z vodo. Te naprave se uporabljajo za zaustavitev ali prilagajanje tlaka vode v sistemu ali njegovem delu in za opremljanje mest za vnos vode. Upoštevali bomo napravo in značilnosti vodnih pip.

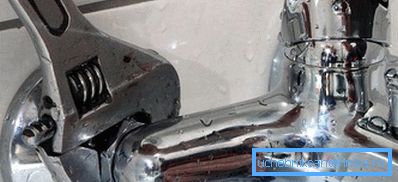

Dotaknite se za vodovod

Namen

V omrežjih za vodo - centralni, lokalni ali avtonomni - se uporablja oprema za zaklepanje in regulacijo. Najpogostejši tip takšne opreme je pipe za oskrbo z vodo.

Naprava je zasnovana za izvajanje funkcij prilagajanja tlaka in kapacitete cevovoda s spreminjanjem presečnega območja lumena kanala.

Izdelki lahko opravljajo dve glavni funkciji:

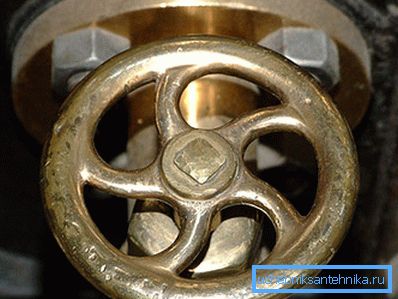

1. Funkcija izklopa. Ventil ima dva položaja - "odprta" in "zaprta" in služi za blokiranje ali odklepanje cevnega kanala. V bistvu imajo zapiralni ventili sferično izvedbo in majhen kot vrtenja ročaja;
2. Nastavitvena funkcija. Tukaj so zaprti in odprti položaji ekstremne točke in naprava vam omogoča gladko spreminjanje preseka lumna med temi ekstremnimi položaji. Takšne pipe se uporabljajo v ponorov in ponorov, pa tudi pri zmogljivosti kanala. Lahko imajo različne modele.

Zapiralni in zapiralni ventili ter nastavitveni ventili so nameščeni na glavnih dovodih cevi v objektu, v vsaki ločeni sobi, na mestih razvejanja in križišč, pred in po vodovodnih napravah in napravah za merjenje, pred in po črpalni opremi, na mestih za vnos vode.

Takšno veliko uporabo je razloženo z dejstvom, da sanitarna oprema pogosto odpove in zahteva popravilo, poleg tega pa se pogosto izvajajo tudi preventivni ukrepi, ki zahtevajo izklop vode. S pomočjo ventilov lahko omrežje ali napravo izklopite iz sistema in ga mirno zamenjate brez izpraznitve vode.

Bodite pozorni! Dobro sestavljen sistem za oskrbo z vodo vam omogoča, da z žerjavom izklopite katero koli napravo ali del omrežja.

Naprava in variacije

Razvrstitev naprav se lahko izvede v skladu z različnimi merili.

Najprej jih ločite z namenom:

• Izdelki za gospodinjske potrebe. To so običajne pipe na umivalnikih, kopalnih kadi, kuhinjskih aparatih itd .;

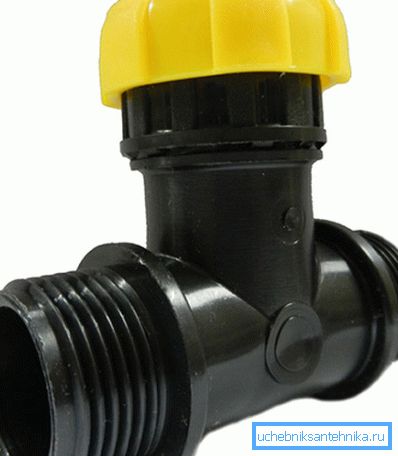

• Za potrebe gospodinjstev. Gre za pipe, nameščene na koncu cevi za povezavo cevi za zalivanje, zalivanje in druge podobne potrebe. Lahko je krogla ali ventil;

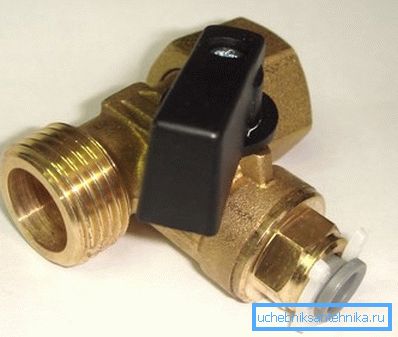

• Za potrebe vodovodnega sistema. Te naprave so vgrajene v sistem in imajo različico sklopke (najpogosteje). Z redkimi izjemami gre za kroglaste ventile.


Za domačo uporabo ni preprosta gradnja in mešanje. Ti vam omogočajo, da prilagodite ne le tlak, temveč tudi temperaturo vode z mešanjem vročih in hladnih tokov v različnih razmerjih.

Tukaj so možne rešitve:

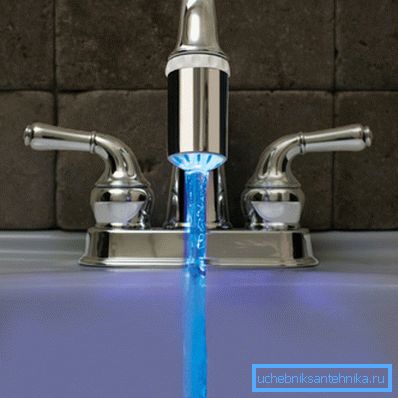

1. Dve ventil. Mešalnik ima dva ločena ventila za toplo in hladno vodo. Prilagajanje opravijo obe ovci;
2. Enojni vzvod ali kirurški. Na mešalniku je en ročaj, ki nadzira delež mešanice in tlak;
3. Samodejno. Mešalec je trosmerni ventil s termostatom in odprtina se izvaja s konvencionalno keramično pušo ali servo pogonom po ukazu senzorja gibanja. Takšne modele še vedno razlikujejo po previsoki ceni.

Obstajajo štiri vrste modelov: črv, kroglični, keramični ventil osnih škatel in keramične vzvode za mešalnik.

Prvi so moralno zastareli in se praktično ne uporabljajo, saj so najmanj zanesljivi in ​​zahtevajo pogosto zamenjavo gumijastih tesnil.

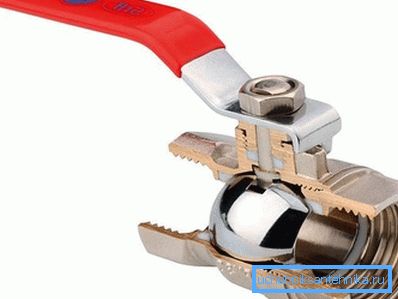

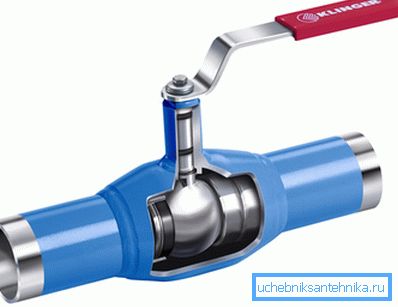

Kroglaste konstrukcije so preprosto razporejene: v ohišje sklopke je nameščen kroglični čep z aksialno režo, ki se tesno prilega sedežu, v katerem se nahaja. Vretena je pritrjena na žogo. S pomočjo vretena lahko pluto zavrtimo bodisi z režo do lumena kanala ali s strani brez reže.

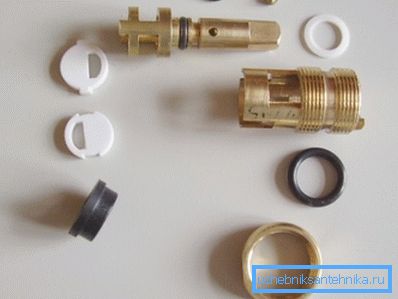

V keramičnih mehanizmih zaklepanja se uporablja isto načelo, le plošča se ne premika, ampak ena plošča glede na drugo. Keramične puše, kot tudi vložki, se odlikujejo z visoko zanesljivostjo, gladkim tekom in tihim delovanjem. Vendar so občutljivi na kakovost vode in zahtevajo namestitev čistilnih filtrov.

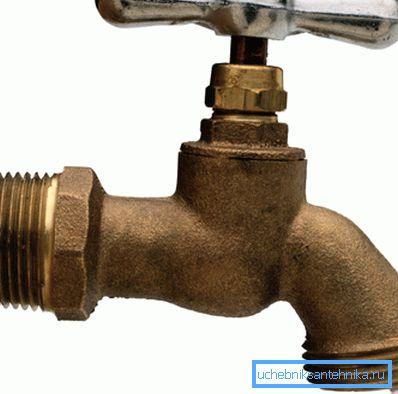

Gospodinjski žerjavi so ponavadi urejeni preprostejši - nimajo mešalnika in so preprost primer z mehanizmom za blokiranje ventilov. V sodobnih modelih je nameščen kroglični mehanizem ali keramični žerjav, ki se postopoma iztisne iz trga.

Moram reči, da se mehanizmi kroglic in ventilov ne uporabljajo samo v omrežjih za oskrbo z vodo: stojijo na vseh vrstah cevi, zato kupec pogosto ne more razumeti razlike med plinsko pipo in vodovodno pipo. Njihovi modeli so enaki, le materiali in nekatere odtenki se razlikujejo.

Bodite pozorni! Kljub podobnim modelom je treba vsak model strogo uporabiti za predvideni namen. V nasprotnem primeru se ne bodo upoštevali pritožbe glede kakovosti dela.

Skupščina

Dizajn krogličnih ventilov je zelo enostaven za montažo. Najprej morate izbrati velikost, za to pa uporabimo tabelo:

Nato na koncu cevi odrežite zunanji navoj z matrico. Navoj stisnemo z lanom in tesnilno pasto, nato pa je ventil pritrjen s tipko za vrtenje 4-4.5. Namestitev se ne razlikuje od namestitve običajne sklopke.

Prav tako ni težko namestiti pipa z mešalnikom. Obstajajo modeli z montažo na steno in montažo na umivalnik.

Navodila za namestitev mešalnika za steno izgledajo takole:

1. Na koncih odstranjenih cevi smo rezali notranji navoj in v njih vijak ekscentrične vijake. Zapecite nit z lanom ali trakom FUM;

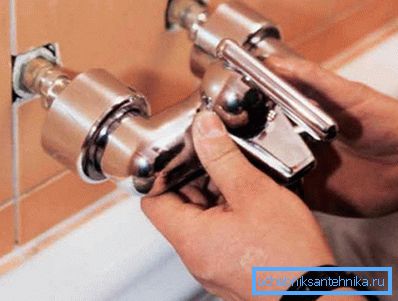

1. Sestavimo ohišje mešalnega ventila v skladu s proizvajalčevimi navodili in ga pripeljemo do ekscentričnih delov. Izpostavljamo jih tako, da sovpadajo z maticami vhodnih kanalov naprave in so na strogo vodoravni ravni;

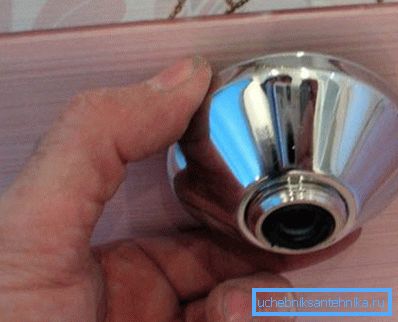

1. Na ekscentrične niti izkrivljamo dekorativne ekscentrične elemente;

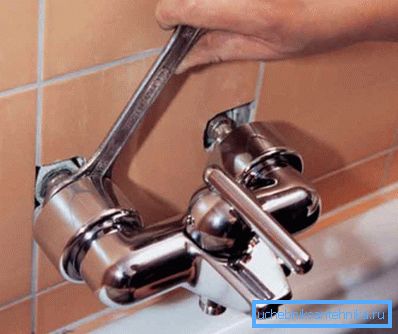

1. Kovček položimo na konce ekscentričnih elementov in pritrdimo matice z vodovodnim ključem. Močno jih zategnite, sicer boste poškodovali gumijasto tesnilo;

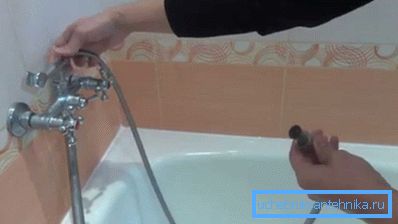

1. Priključite gibljivo cev glave prhlja, senzor položaja pipa (če je potrebno) in druge dele. Dobavljamo vodo in izkusimo delo.

Bodite pozorni! Pred namestitvijo mešalnega stroja poskrbite, da so gumijaste tesnilke v matričnih maticah prisotne, saj včasih padejo ven.

Zaključek

Zapiralni in regulacijski ventili so nujni in pomembni elementi vseh sistemov za oskrbo z vodo. Namestitev pipa na 15 ali katera koli druga ni težavna, kot je razvidno s pomočjo videoposnetka v tem članku.
