Vodne vdolbinice: zahteve, uporabljeni materiali, montaža

Kakšna mora biti voda? Kateri materiali lahko izdelajo njegove stene? Ali je te strukture težko zgraditi z lastnimi rokami ali namestiti že pripravljeno rešitev?

V članku bomo poskušali najti odgovore na to vrsto vprašanj.

Splošne zahteve

Začnimo s formalnimi zahtevami za vodnjake.

Ni ločenih SNiP za vgradnjo vodnih vdolbinic; Vendar pa so v sanitarnih normah in pravilih za številko 2.04.02-84, ki urejajo gradnjo zunanjih omrežij za oskrbo z vodo, jasno opredeljene številne zahteve.

• Višina delovnega dela vodnjaka (od površine odvoda do pokrova) ne sme biti manjša od 1,5 metra.
• Za stezo s premerom do 400 milimetrov je najmanjša razdalja od cevi do stene vdolbine 0,3 metra. Premer 500-600 mm se poveča na pol metra in s premerom tira več kot 600 mm - do 0,7 m.

Fotografski komentar: žal, SNiP ne pojasnjuje, kako se ta razdalja meri v okroglih vrtinah.

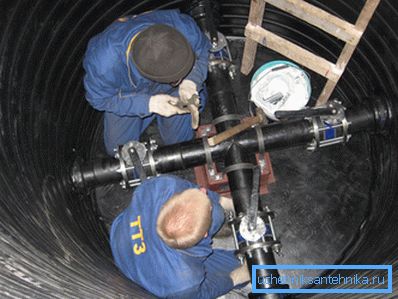

• Prirobnice cevi s premerom do 400 mm morajo biti od stene vsaj 30 centimetrov. S premerom več kot 400 milimetrov se razdalja poveča na pol metra. Navodilo je povezano le s priročnostjo montažnega dela: z veliko velikostjo prirobnice se uporabljajo debelejši vijaki, ki jih je pogosto treba premikati z dolgim ​​vzvodom.
• Razdalja od roba vtičnice, ki je obrnjena proti steni, premera do 300 mm je najmanj 0,4 metra, pri premeru več kot 300 mm pa je pol metra.
• Spodnjo površino cevi (pot ali vstop v hišo) s površine stelje je treba ločiti:

• S premerom 400 mm - 25 centimetrov;
• S premerom 500-600 mm - 30 centimetrov;
• S premerom več kot 600 mm - 0,35 metra.

• Za spuščanje v vdolbino njegove stene je priporočljivo, da ga opremite z valovitimi jeklenimi ali litoželeznimi nosilci. Vendar pa je dovoljeno uporabljati prenosno lestev - stransko ali zložljivo.

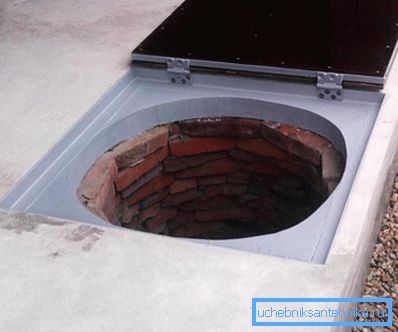

• Uporaba dvojnega izoliranega pokrova za vodnjake ni obvezna in se uporablja, če obstaja tehnična utemeljitev (če v regiji z močnimi zmrzali gradnja vodovodne napeljave zagotavlja njegovo globino, ki ni precej nižja od stopnje zamrzovanja tal).

Materiali in gradbeni elementi

Kakšne so lahko stene v vodnjaku?

Ojačani beton

Iz tega je, da so stene vodnjakov najpogosteje namenjene servisiranju stanovanjskih zgradb. Vendar pa so zgrajeni tudi zasebni lastniki betonskih vodnjakov; vendar če so pravokotne ali kvadratne monolitne strukture (zahtevajo enostavnejši opaž) pogosto zgrajene tako, da vstopijo v vodo v zasebni hiši, organizacije sledijo bolj tehnološki shemi z uporabo pripravljenih obročev.

Zanimivo je: v prilogah k normativnim dokumentom je mogoče najti ocenjene norme za osnovna gradiva in dela. Na primer, ocena tabele vodnjakov za številko 22-04-003, ki je priložena HESN-2001-22, vsebuje popoln seznam gradenj in materialov za napravo montažne monolitne vrtine z volumnom 10 kubičnih metrov.

Kaj naredi samostojna konstrukcija? Na enak način kot pri gradnji betonske septične jame ali kleti.

Edina težava je, da mora zasnova opažev omogočati luknje za pladnje poti in vstopa.

1. Temeljna jama se odpre, velikost katere nekoliko presega prihodnjo velikost vrtine.
2. Dno je napolnjeno s približno 20 centimetrov ruševin ali peska. Stelja postane osnova za stene in opravlja funkcijo drenaže.
3. Stene jame prekrivajo hidroizolacijski material - strešni material ali polietilen. On, med drugim, ne bo dezinfekcioniranega cementa nečistoče v tla, s čimer se zmanjša moč strukture.
4. Oklepna armatura se gradi. Idealno je, da so okovani pletenini pleteni z žarjeno žico, vendar pa se lahko uporabi že pripravljena mreža ali kovinsko obrezovanje.
5. Opaž se gradi. Materialne plošče, OSB, DSP ali vezane plošče.
6. Opaž se vlije v plasti z betonom M200 ali samostojno pripravljeno raztopino. Sestava - 1 del cementa, 3 deli peska in 3 deli zdrobljenega kamna. Vsak 20-25 centimetrov betona se vrti z oblogo.
7. Z zgornje strani je končana plošča položena s pokrovčkom.

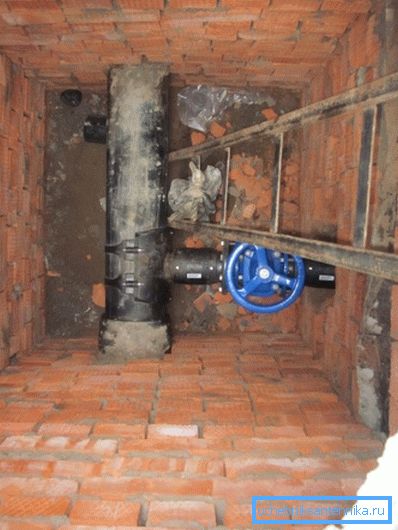

Brick

Gradnja opečnih zidov ni veliko bolj zapletena; vendar bo velikost jame v tem primeru nekoliko večja. Razlog je, da je zunanja hidroizolacija zelo zaželena za opeke. Izvaja se z bitumensko mastiko v več plasteh..

Pozor: za polaganje se uporablja le rdeča glinena opeka. Silikat se hitro uniči v vlažnem okolju.

Sama zidava je precej tradicionalna: polovica opeke, z vodoravnimi vrsticami oblačenja vsaj četrtine dolžine opeke. Cementno-peskovna malta se uporablja kot vezivo v razmerju 1: 3; pesek je predpregledan. Debelina šiva - standardni 12 milimetrov.

Plastika

Plastična odplake in vodnjaki, ki so pripravljeni, so koristni, saj lahko prihranijo veliko časa. Njihove stene so praviloma debela valovita cev iz polietilena ali polipropilena s pipami pod pladnji in tesnilnimi obroči.

Cena teh izdelkov pa je nekoliko višja od stroškov gradbenih materialov v primeru samogradnje betona ali opeke. Dobrih dveh metrov visoko in s premerom 70 cm bo stalo približno 15-17 tisoč rubljev.

Kako je namestitev vodovodne napeljave iz plastike?

1. Ročica se izkoplje v primerjavi z velikostjo vrta nekoliko večja. Velikost zaloge mora biti približno 20 centimetrov v vseh smereh.
2. Oblikovana je peščena posteljnina.
3. Plastična konstrukcija pade na dno jame.
4. V prisotnosti sesalne komore (utežnega sredstva, kapacitete, preprečevanja vzpona iz plastike v vlažni zemlji) je napolnjena s betonom.

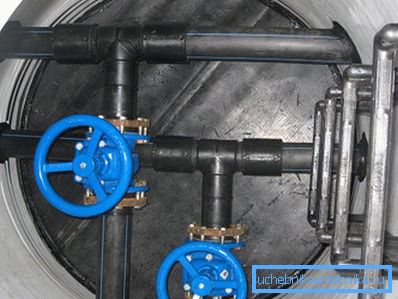

5. Vsa komunikacija je nameščena: zaporni ventili, filter za predfilter in vodomer sta priključena na cevovod.
6. Izvede se ponovno polnjenje. Za vrtine z večjo togostjo (z valovito površino) se uporablja predhodno izkopana tla s posadko vsakih 20 centimetrov. Pri strukturah z gladkimi stenami se polnjenje izvede z mešanico cementnega peska v razmerju 1: 5.

Zaključek

Videoposnetek v tem članku tradicionalno ponuja bralcu dodatne materiale. Uspehi v gradbeništvu!
