Vrste žerjav-škatle - razumeti zasnovo in primerjati koristi

Ročna gred se lahko šteje za glavni element vsakega žerjava, to je preprosta zasnova, ki je odgovorna za to, da je ob vklopu ventila oskrba z vodo blokirana. Pri izbiri določenega modela je treba upoštevati ne le geometrične dimenzije, temveč tudi pogoje delovanja te naprave. Predlagani material vam bo omogočil razumevanje, kaj je žerjav, njegova struktura in načelo delovanja, pa tudi pomoč pri izbiri.

Vrste česarke

Glede razvrstitve je mogoče razlikovati glede na obliko:

• naprave z vžigom, med obratovanjem, palica preprosto podaljša in zapre prehod, skozi katerega je voda vstopila. Črni žerjav je klasičen, večina starih naprav pripada tej kategoriji.

Bodite pozorni! Da bi razumeli, da se ta tip osne škatle uporablja v pipe, se lahko določi, koliko preklopov morate opraviti pred prekrivanjem vode. Pri črvnih modelih se zaloga gladko spusti, zato morate narediti nekaj polnih obratov.

• Keramika - ni vsa naprava izdelana iz keramike, temveč le dva diska, ki sta blokirni element. Cena je rahlo višja kot pri črvovem kolu, ker pa se keramični diski zelo počasi obrabijo, poleg tega se lahko ventil skoraj takoj zapre, tako da obrača gumb okoli 90 °;

• Opozorilo vredno več in naprave z žogo. Krogla z osjo s krogličnimi ventili se razlikuje od zgoraj, tako da običajna kovinska kroglica s skoznjo luknjo deluje kot blokirni element. Keramična različica vam omogoča hitro blokiranje pretoka vode.

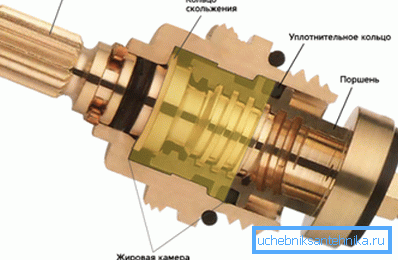

Na splošno je zasnova žerjavnih osi različnih proizvajalcev ostala enaka, spremenili so le posamezne dele, da bi povečali vzdržljivost. Na primer, nekateri proizvajalci so zadovoljni z maščobno komoro med tesnilom in drsnim obročem, kar povečuje vzdržljivost bata in zagotavlja gladko vrtenje ročaja.

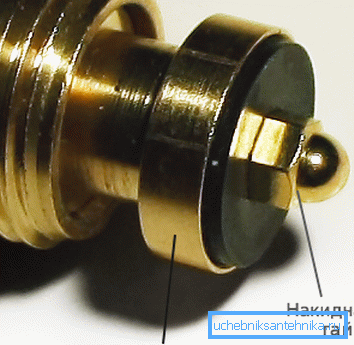

Tesnilno tesnilo je mogoče preprosto zaščititi z luknjičasto lupino - to vam bo omogočilo, da ne bijete pod bremeni.

Vrste + dimenzije ročične gredi so posebej pomembne pri izbiri. Če tip te naprave vpliva le na vzdržljivost in enostavnost uporabe žerjava, je možnost namestitve osne škatle v režo odvisna od njegove velikosti.

Več o napravi in ​​namestitvi

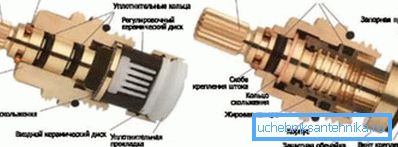

Glede na to, katere vrste žerjavov lahko štejemo za optimalne, ni univerzalnega odgovora, vse je odvisno od pogojev delovanja in zahtev za žerjav. Zato je smiselno upoštevati zasnovo in načelo delovanja že navedenih vrst naprav.

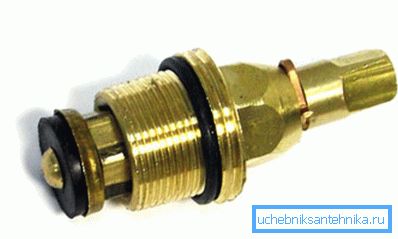

Naprava in princip delovanja polžnega žerjava

Načelo delovanja je, da se med vrtenjem vztrajnika palica premika navzgor in navzdol in gumijasto zapiralno tesnilo, ki je pritrjeno na svojem koncu, zanesljivo zapira kanal, skozi katerega teče voda. Pravzaprav je tesnilo, ki se lahko šteje za "najšibkejšo povezavo", vendar ga ne bo težko zamenjati, zato se gumijasti žerav lahko šteje za zelo zanesljivega.

V steblu je pritrjena kovinska palica z rezanim levim navojem (znana tudi kot polžni vijak). Palica je izdelana v obliki votlega šesterokotnega droga z glavo za pritrditev ročaja (vztrajnik). Na koncu polževega vijaka je pritrjena gumijasta tesnila.

Po vrsti glave pod vztrajnikom lahko presodite, kdo je proizvajalec žerjavne osi. V modelih domače proizvodnje ima tetrahedral obliko, v tujih modelih pa ima okroglo zarezo. Na primer, žerjava 20 žlebov - zajamčena tuja proizvodnja.

Če ga primerjamo z analogi (keramika in kroglica), potem lahko ugotovimo, da je to precej nižja trajnost. Toda takšna škatla z žerjavom je veliko manj zahtevna glede kakovosti vode, tako da če je v vodi majhnih mehanskih vključkov, je ta možnost primerna.

Kar zadeva velikost, se podvozje šteje za žerjavico 3 4, 3/8, 1/2 in. To so premeri pristaniškega dela v veliki večini domov.

Keramični žerjav

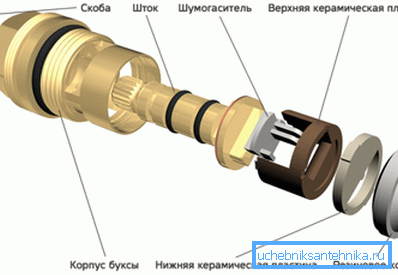

Ključni element take naprave je 2 keramične plošče z idealno gladko površino. V vsako od njih se naredi skoznja luknja iste oblike. Spodnja plošča je pritrjena, zgornja plošča pa je povezana s steblom in ročajem. Če motorni pogon z vztrajnikom zahteva več obratov, potem je maksimalni pretok, ki bi ga potreboval analogni pol ure, rotacija 90 °.

Ko se ventil odpre, so luknje v spodnjem in zgornjem disku poravnane, ob zaprtju se zgornja plošča vrti tako, da se luknje prekrivajo.

Bodite pozorni! Edina pomanjkljivost tega dizajna je skoraj popolna neustreznost za popravilo. Če keramični disk ne uspe, boste morali kupiti novo škatlo.

Tesavost je odvisna od tega, kako se plošče med seboj tesno prilegajo, zato mora polovična črpalka preiti le čisto vodo, brez peskovih delcev in drugih trdnih vključkov. Na primer, se lahko uporablja za oskrbo z vodo po filtru.

O velikosti in zamenljivosti žerjavov

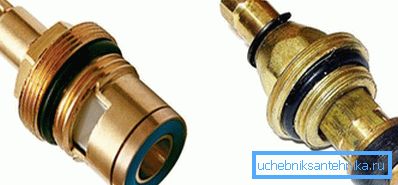

Pogosto ljudje želijo zamenjati nenehno puščajoči črvni žerjav s keramično. V zvezi s tem se postavlja vprašanje - ali bo to zahtevalo zamenjavo celotnega žerjava ali preprosto vstavljanje nove namesto stare škatle z žerjavom.

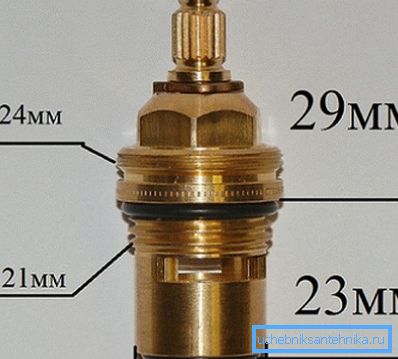

Pri izbiri se morate osredotočiti na premer vrtine, to pomeni, da je velikost tega dela ročične gredi, ki je privita v mešalnik, natančno ustrezati velikosti vtičnice. Jasno je, da na primer pipa 3 8 palcev ni primerna za luknjo manjšega premera.

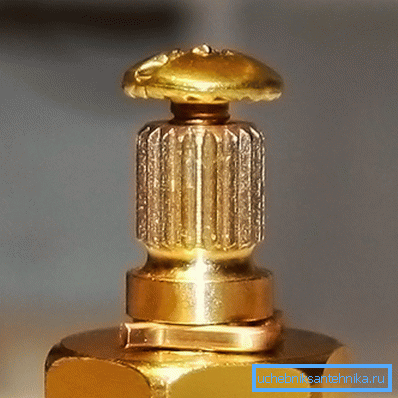

Pazite tudi na dele naprave pod vztrajnikom. Pri uvoženih napravah je število zarez pomembnih, domači pa so ta del v celoti izdelani v obliki tetraedrona. Torej, če je domači žerjav nadomeščen s keramičnim analogom, je treba zamenjati tudi vztrajnik.

Kar zadeva dolžino, se v tem parametru večina žerjavnih škatel ne razlikuje drug od drugega, kar le prispeva k njihovi zamenljivosti.

Vrstni red dela pri zamenjavi in ​​popravilu kranbuksy

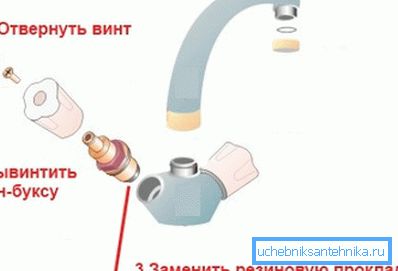

Ko boste zamenjali navodila za delo, bo izgledal takole:

• Najprej morate zaustaviti oskrbo z vodo in začeti razstavljati staro napravo. Prvi korak je odstranitev pokrova z vztrajnika;
• pod njim bo prikazal vijak, ga odvijte, ga lahko odstranite;

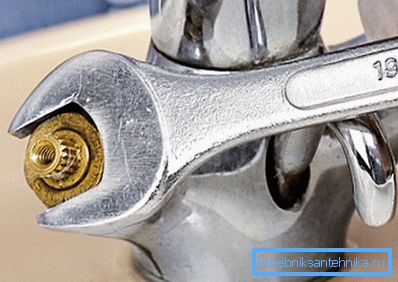

• po tem, lahko uporabite ključ, da odvijete grm iz gnezda za pristajanje;

• po pregledu niti in odstranjevanju ostankov lahko namestite novo žerjavno škatlo. Dela se izvajajo v obratnem vrstnem redu - najprej se privija grmičevje, nato pa se začne vrtenje dekorativne kapice in ventila.

Bodite pozorni! Pri izbiri nove žerjavne škatle je izredno pomembno izbrati pravo velikost. Ni vredno narediti izbire za oči, zato lahko dobite na primer Kranbuksa s premerom 3/8 palca, medtem ko potrebujete 1-2 2-palčni osni žerjav.

Vgradnja vztrajnika se izvede le, če ustreza številu odprtin na šobi. Jasno je, da sta žlebasto puša 18 in vztrajnik s kvadratnim prečnim prerezom luknje preprosto nezdružljiva.

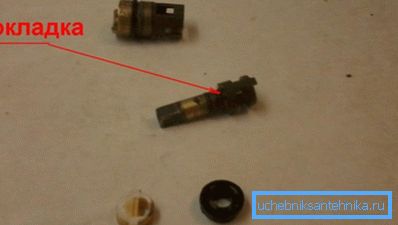

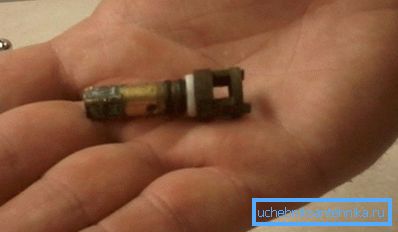

Kar se tiče popravil, je v primeru polžastih zobnikov običajno zamenjava tesnila. V tem primeru je vse, kar je potrebno storiti, razstaviti Kranbucks in nadomestiti staro tesnilo z novim. Če želite, lahko celo izrežete iz precej debele in debele gume.

Še slabše je, če je zaradi tega poškodovan sam dno pristajalnega gnezda, tudi če je žerjav pravilno nameščen, bo malo pušča. V tem primeru boste morali zamenjati celoten žerjav, saj lahko kot začasni ukrep upoštevate namestitev debelejšega tesnila.

Kar se tiče keramičnih Kranbuksov, potem je najverjetneje, ko se pojavijo problemi s tesnostjo, pomagal le popolna zamenjava. Včasih pa vzrok za puščanje leži v obrabi obroča, skozi katerega zagotavlja tesno vpetje plošč med seboj.

V tem primeru je popravilo možno z lastnimi rokami, saj je dovolj, da preprosto izrežemo nov obroč približno enake debeline (ni potrebno natančno opazovati dimenzij) in ga postaviti namesto starega na palico. Pri tem je izčrpana možnost popravila knjig iz keramičnih žerjavov.

Povzemanje

Ročna gred je preprost, vendar nič manj pomemben mehanizem, ki je odgovoren za normalno delovanje katere koli pipe v hiši. Predlagani material bo predstavil načelo delovanja takšnih naprav in določil izbiro.

Videoposnetek v tem članku si lahko ogledate kot hiter vodnik za samo-zamenjavo žerjavne škatle.
