Vrste žerjavov: poznavanje klasifikacije ventilov

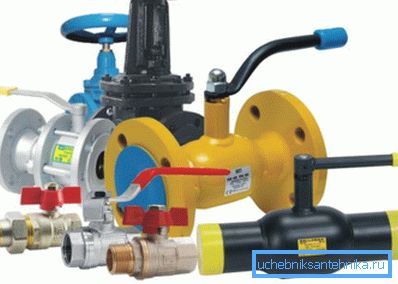

Katere vrste sanitarne pipe se trenutno uporabljajo? V tej publikaciji se bomo seznanili z majhnimi in srednje velikimi ventili, ki se uporabljajo v vodovodnih in ogrevalnih sistemih zasebnih in stanovanjskih zgradb.

Vrata

Uporabljajo se v enotah za dviganje in vodo, pa tudi pri odrezovanju določenih delov velikih vodovodnih in ogrevalnih krogov. Tipične velikosti, ki se uporabljajo v hiši - DU50 - DU100.

Vendar: v dvigalih Stalinoka redko najdete ventile DU150. Še večje velikosti se uporabljajo samo za ogrevalne vode.

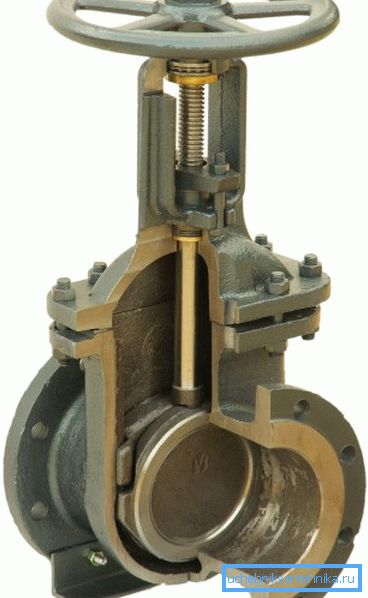

Voda v ventilu blokira par posameznih obrazov ali monolitnega klina, ki se v telesu napaja z vijačnim drogom. Ogledala (O-obroči) na lica (klin) in telo - kovina; tesnjenje se doseže z močnimi vpenjalnimi površinami.

Materiali

Tukaj je seznam materialov, ki se uporabljajo pri izdelavi ventilov.

Izvedba

Vrata se lahko klasificirajo:

• Z zaščito obrazov proti telesnim ogledalom. Jekleni ventili so običajno zaključeni z monolitnimi vrati, litoželezo - klin med dvema licema ali med licem in telesom.
• Oblika ročaja. Za izdelke iz litega železa je značilno okroglo kolo, za jeklo - pravokotno na ročico palice.
• Mobilnost voznega parka. Lahko se zdrsne iz ohišja, ko se odpre ali ostane v notranjosti ohišja. V zadnjem primeru ima zaklopnica svojo nit.

Značilnost

Prednosti zapornih ventilov:

1. Relativno nizka hidravlična odpornost.
2. Majhna montažna velikost (manjša od vijačnega ventila istega premera).
3. Možnost vgradnje s katero koli smerjo pretoka vode.

Slabosti:

1. Potreba po občasni polnilni žlezi in brušenje ličnic, ki so zbrane depozite.
2. Pomembne mere v smeri, pravokotni na os cevovoda (zaklop se potisne v ohišje, se spomniš?).
3. Zelo zmerna tesnost zaklopa. Položaj, ko ni nobenega uhajanja skozi krmilni ventil v krožnem vozlišču dvigala - izjema in ne pravilu.

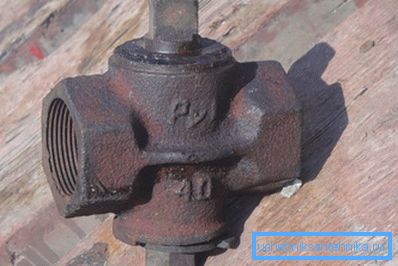

Vtični ventili

Voda blokira z vrtenjem plute na telo. Tesnost je zagotovljena s skoraj popolno odsotnostjo reže med vtikačem in ohišjem. Materiali - kovine s sorazmerno majhnim koeficientom trenja, ki niso nagnjeni k koroziji in se med seboj prilepijo na sosednje površine: litoželezo in medenino.

V stanovanjskih zgradbah se v velikih količinah uporabljajo ventili velikosti 15-40 mm.

Izvedba

V tem primeru je razvrstitev žerjavov po vrsti mogoča tudi iz več razlogov.

• Trup je lahko modularen ali monoliten.
• Tesnino stebla cevi je mogoče zagotoviti z žlebično embalažo s prižemno žlezo ali s silo pritrditve vtiča na telo. V zadnjem primeru ga privlači matica na steblu, ki poteka skozi telo.

• Ventil je lahko opremljen z ročajem ali prekrivanjem s ključem.

Značilnost

Prednosti:

1. Nizka cena, povezana s preprostostjo dizajna žerjava.
2. Dovolj širok skozi kanal v prometu, kar omogoča, da ventil ne zapira umazanij.

Slabosti:

1. Pri polnjenju žerjavov - konstantno puščanje polnilne škatle pri zapiranju in odpiranju, za napenjanje žerjavov - tveganje, da se linijski odtrg.

Opomba: za polnjenje ventila z žlebičnimi plutastimi rokami mora biti cevovod obojestransko odtočen. V nasprotnem primeru lahko moten vtič leti iz trupa ob sprednji strani vode.

1. Veliko truda, potrebnega za premestitev žerjava.
2. Visoka hidravlična odpornost.

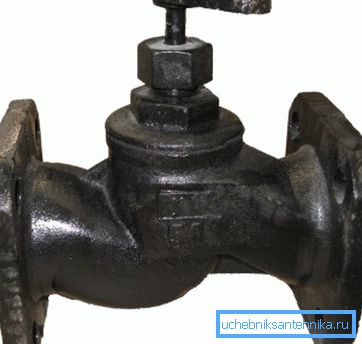

Vijačni ventil

Premični ventil poganja vijačno palico. Zapira vodo, ki se drži sedla s skoznjo luknjo. Materiali - litoželez (trenutno so v glavnem izdelani veliki ventili) in medenina.

Izvedba

Katere vrste pip z gibljivim ventilom in vijačno palico se uporabljajo pri vodovodnih instalacijah:

• Ventil je lahko kovinski, s poliranim zrcalom ali z tesnilom iz gume ali paronita (spet je gumijasta, le težka in toplotno odporna).
• Celotni kovinski ventil, po drugi strani, ima lahko ravno ali stožčasto ogledalo.

Pozor: po mnenju avtorja je vrsta pip s stožčastim medeninastim ventilom ustvarjanje nekega mračnega genija, poslano vodovodarjem kot kazen za pijanco. Ventil je zataknjen v ohišje (in ga je zelo pogosto zagozdil), ni mogoče odstraniti, ne da bi ga popolnoma odstranili. Očitna naloga je, da v nobenem primeru ne kupi tega čudeža sovražne opreme.

• Tesnilo se lahko izvede z oljnim tesnilom ali enim ali dvema gumijastima obročema.

Značilnost

Dostojanstvo:

1. Enostaven za popravilo.

Slabosti:

1. Potreba po pakiranju žleze in periodični zamenjavi tesnila (če je na voljo).
2. Visoka hidravlična odpornost.
3. Stalno kopičenje smeti pod sedlo.

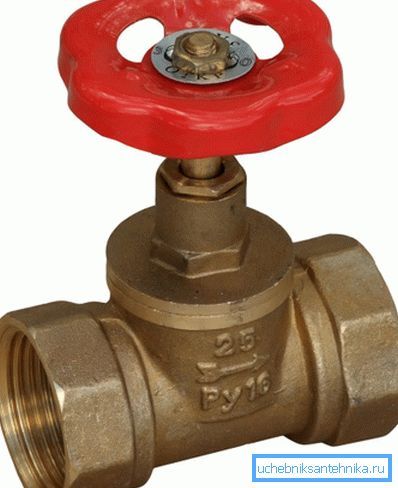

4. Vgradnja z eno smerjo pretoka vode. Pri poskusu odpiranja ventila se odpre ventil proti dotiku.

Krogelni ventili

Vse vrste krogelnih ventilov predstavljajo globoko delo pri napakah pri zasnovi plutovinastih ventilov.

Pluta v njih je krogla s prehodnim kanalom, ki je enaka premeru priključenega cevovoda. Zatesnjen je z dvema nizkima tornima polimernima obročema. Praviloma tesni steblo.

Materiali - medenina in (manj pogosto) nerjavno jeklo; Teflon ali fluoroplastično deluje kot tesnilna masa. Velikosti - od DN50 do DU500.

Izvedba

Različne vrste krogličnih ventilov, ki se uporabljajo v hišnih inženirskih omrežjih, se razlikujejo predvsem v oblikovanju in obliki telesa.

• Cevovod je lahko navoj, prirobnica ali varjen.
• Telo lahko zložite (na navoj ali pete) ali vse varjene.
• Ročaj je lahko stacionaren ali odstranljiv, v obliki ročice ali metulja.
• Ventil se lahko kombinira s poljubnim filtracijskim ali grobim filtrom.

Značilnost

Bodimo jedrnati: kroglični ventili nimajo nobene od zgoraj navedenih pomanjkljivosti. Malfunkcije so izredno redke in se večinoma ukrivijo s potrebo po predhodnem natovarjanju tesnila, ki se je razvila okoli stebla, po nekaj sto odprtokodpornih ciklih.

Zaključek

Upamo, da bo naš material pomagal bralcu pri izbiri ventilov. Članek se lahko zdi nekoliko pristranski; Vendar pa temelji le na lastnih izkušnjah avtorja (glej tudi artikel Ball valve 3: 4 - naprava, značilnosti, namestitev).

Kot vedno, video v tem članku ponuja dodatne informacije. Uspehi!
