Vrtalne naprave za vrtine do-it-yourself: lastnosti in

Če ne želite plačati za delo tujcev in želite z lastnimi rokami zgraditi vodnjak, boste potrebovali orodje. Za vrtanje najprej potrebujemo boraxe, ki jih ni vedno mogoče kupiti, še posebej, če morajo delati le enkrat.

Povedali bomo, kako narediti domače vaje za vdolbinice z improviziranimi sredstvi.

Domači borax

Sveti

Vijak ali vijačni bit je zelo preprosta konstrukcija: jeklena letev je zvita v obliki spirale okrog osi in je zategnjena. Kot os, uporabite kovinsko cev ali palico, na koncu katere je pritrjen ročaj z vrtenjem ali ročaji za vrtenje orodja..

Ko vrtite spiralo, začne kopati tla in ga dvigniti s svojimi rezili na principu vijaka. Na koncu projektila je oster vrh, kar povečuje udobje in učinkovitost. (Glej tudi članek Kako opremiti dobro z lastnimi rokami.)

Za izdelavo klasične različice boste potrebovali posebno opremo, stroje in peči za utrjevanje jekla, iz katerega je izdelana spirala. Iz očitnih razlogov, da bi takšno orodje sami, ne bo uspelo.

Vendar pa obstaja način za izogibanje tem pogojem in še vedno naredite vijak sami:

1. Izrežite tri dele jeklene cevi s premerom 40 mm in debelino stene 3,5 mm. Dolžina enega segmenta - 40 cm, druga dva - 50 cm;

1. Polmerno dolžino cevi vzamemo in s pomočjo kladivnega kladiva naredimo enega od njegovih koncev ovalne;

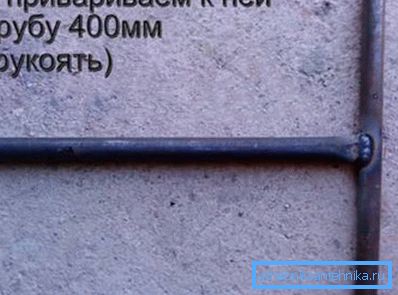

1. Z ovalnim koncem smo to cev varili na segmentu 40 cm točno na sredini, potem ko smo dobili T-oblikovan ročaj;

1. Na spodnji del dela z ročajem varimo matico M20;

1. Vzamemo še en polomeren segment in varimo konusno konico s konec konico do konca, varimo svedri preko kovine s premerom 2 cm do konice;

1. Na drugi konec tega cevnega vijaka M20. Poskušamo ohraniti koaksialno razporeditev vseh delov konstrukcije;

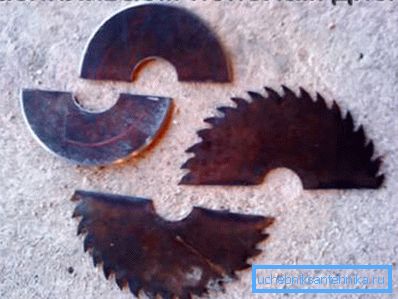

1. Za krožno žago vzamemo dva diska, ena s premerom 10 cm, druga - 15 cm, polovico pa jih vidimo z kotno brusilko z diskom za rezanje jekla;

1. Na razdalji 20 cm od konca konice z vrtalnikom so polovice manjšega premera privarjene na cev pod kotom 20 stopinj drug proti drugemu. Kot rezultat, bo med polovicami kot 40 stopinj;
2. Odtrgamo 15 centimetrov navzgor in na tej stopnji enako zavremo polovice večjega premera;

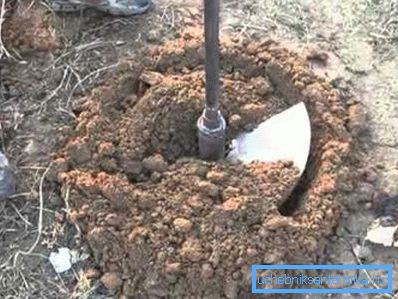

1. Del z ročico pripnemo na delovni del z vrtalno ploščo in opravimo preskusno vrtanje. Če se vse izkaže in se vrtanje ne upogne, ne zlomi in vrti običajno, potem je proizvodnja lahko uspešna. Ostanek odpira izdelek z barvo.

Shock Drill

Vrtalne naprave za ročno vrtanje vodnjakov s pomočjo udarnega kabla so cevni odseki s povratnim ventilom, ki se, ko se spusti v vdolbino, zajema tla in ga dvigne na vrh. Spanje ne dopušča razvodnega ventila. (Glej tudi članek Kako očistiti vdolbinico: nianse dela.)

Cena tovarniškega proizvoda je dovolj visoka, da jo lahko kupite za enkratno uporabo.

Zato smo pripravili navodila za samostojno izdelavo rumenjaka:

1. Vzamemo kos cevi dolžine 0,6 m z notranjim premerom 7 cm. Debelina stene je 3,5 - 5 mm. Na robu cevi vrtamo dve luknji s premerom po 1 cm.

1. V luknje vstavite kos jeklene palice in ga zavrite. Izkaže se montažni ročaj za pritrditev kabla.
2. Po drugi strani pa vrtamo dve isti luknjici, samo jih premaknemo glede na os cevi v smeri njenega telesa za 15 mm;
3. Vzamemo kos jeklene palice s premerom 8-9 mm in dolžino 9-9,5 cm, v njem vrtamo dve skozi luknje na razdalji 20 mm od koncev vsakega;

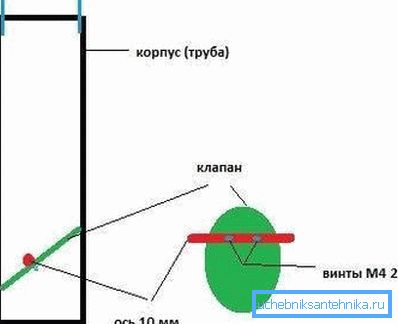

1. Iz kosov jeklene pločevine debeline 1 mm smo izrezali elipso. Manjši premer slike je 70 mm, večji - 90 mm. Na elipso izvrtajte luknje, tako da je pritrjen na palico iz prejšnjega odstavka. Razdalja od točke pritrditve na sredino elipse je 20 mm, postavljamo palico pravokotno na večji premer slike, vendar nanj ne pritrdimo;

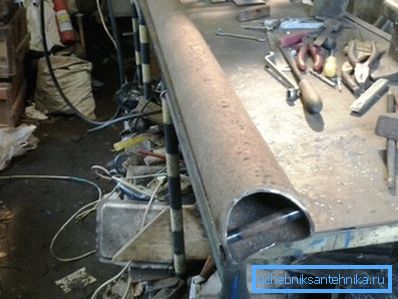

1. Vstavite palico v luknje, ki so odmaknjene od osi projektila, in privzdignite štrleče konce ali zavihajte matice na njih. Po tem pritrdimo elipso na palico s sorniki in maticami - dobimo povratni ventil;

1. Ob telesu cevi naredimo navpično režo za enostavno čiščenje instrumenta. Lahko enostavno vrtate luknje. (Glej tudi članek Značilnosti filtera za vrtine.)

Bodite pozorni! Zaradi ekscentričnosti osi ventila se izkažejo dve lopatici drugačne dolžine. Ko pritisk na ventil pritisnete, se bo rezilo, ki je daljše, prišlo, saj ima več vzvoda. V skladu s tem načelom je ventil nameščen tako, da dolga rezila usmerja navzgor, zato se odpre pod tlakom od spodaj, se zapre pri tlaku od zgoraj.

Zaključek

Izdelava domačih orodij za vrtanje je za izrednega človeka izziv. Za vas smo pripravili podroben vodič, po katerem boste zagotovo uspeli. Na koncu predlagamo ogled videoposnetka v tem članku za bolj vizualni vtis.
