Vrtalni stroj

Število ljudi, ki želijo živeti v deželi, le letno raste, vendar je eden od glavnih problemov, s katerimi se soočajo lastniki, pomanjkanje centralne oskrbe z vodo. Vrtanje vodnjaka lahko reši problem oskrbe z vodo, vendar pa vsi ne morejo privoščiti stroškov službe brigade za postavitev vodnjaka. Alternativa storitvam strokovnjakov je lahko narejena vrtalna ploščad za vodnjak z lastnimi rokami, ki bo po ceni večkrat cenejši in v prihodnosti lahko dober dodaten dohodek.

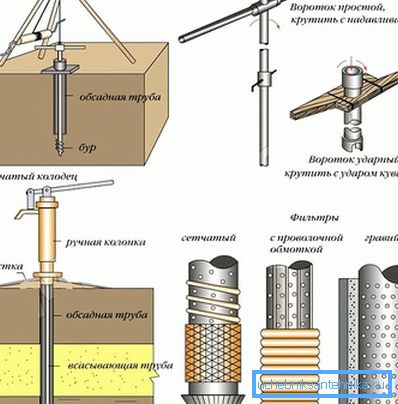

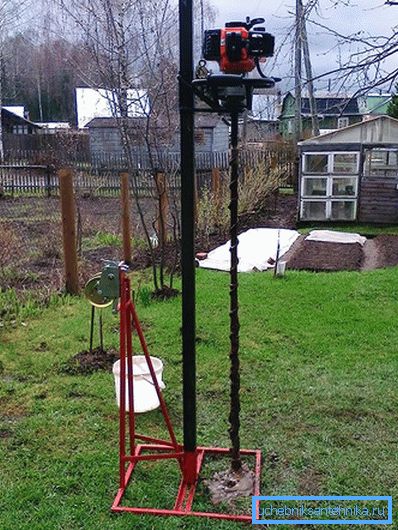

Izbira instalacije za vrtanje

Zasnova naprave je odvisna od izbrane metode vrtanja. Majhne vrtalne naprave so razdeljene na naslednje vrste:

• kabel svedrov;
• vrtalno vrtanje;
• rotacijsko ali hidravlično z vrtalnikom.

Glede na izbrano metodo vrtanja bo zasnova in oprema popolnoma drugačna.

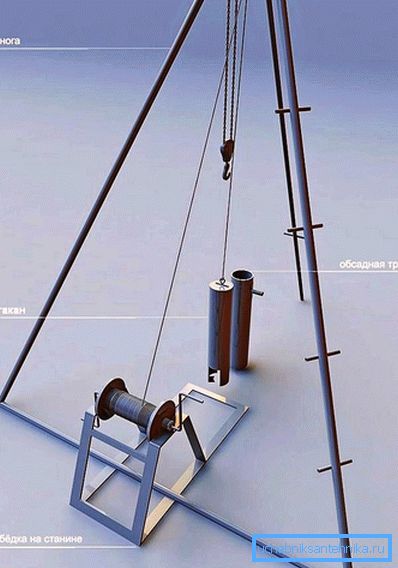

Šok vrtalni stroj

Pri izvajanju te vrste instalacije je zelo preprosta in verjetno najbolj poceni. Načelo delovanja drenažne enote za udarno žico je uničenje kamnine s pomočjo dleta ali stekla, ki se odvaja v vdolbino. Odstranitev uničene kamnine z dna vdolbine se izvede s pomočjo kositra. Zasnova te naprave vključuje naslednje elemente:

• zložljiv kovinski okvir v obliki stojala s stranico in vitlom;
• dleto ali vozno steklo;
• prestavni motor;
• kovinski kabel ali vrv;
• šok bar.

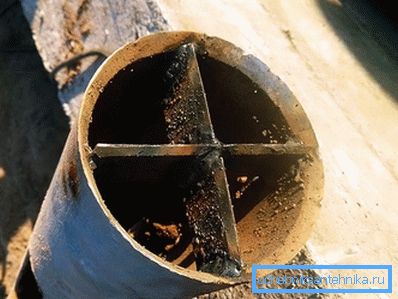

Delovno orodje vgradnje je steklo, ki je segment debeline stene kovinske cevi dolžine 1 do 2 m (daljši je projektil, bolj gladka vrtina) in premera 8-12 cm, na dnu katerega je rezalni rob trdnejše kovine zavarjen.

Rezalni rob mora imeti stožec znotraj stekla. Na vrhu stekla je urejeno nakovalo, ki ga udari vrtalna palica. Teža stekla za učinkovitejše delovanje je približno 80 kg.

Stojalo je izdelano iz kovinskih cevi. Stolp mora imeti višino, ki bo presegla dolžino vrtanja. Na vrhu stojala je pritrjen blok, skozi katerega se potegne kabel ali vrv. Kabel mora imeti veliko varnostno razdaljo in mora biti premer najmanj 10 mm. Motorno gonilo se uporablja za dviganje in spuščanje vijačnega elementa. Enostavnejši način je uporaba ročnih vrat, na primer v vrtini.

S pomočjo vitla se steklo dvigne nad dno in se močno zniža, saj je med udarcem stekla na šivi skale, da je njen del zajet. V steklu se skala drži zaradi trenja.

Za prehod orodja za vrtanje se uporablja globoka palica, ki udari nakovalo stekla. Po več takih udarcih se steklo dvigne, da se tla izvleče iz nje, operacija pa se ponovi.

Steklo lahko uporabljate na gostih tleh, ki vključujejo glinene delce. Za vrtanje vrtin v loose kamnine se uporablja rumenjak. Na dnu lupine je ventil, ki se odpre ob udarcu in se med dvigovanjem zapira, s čimer ohranja skalo v sredini. Za prehod kamnin se uporabljajo posebni bitovi, uničena skala pa se odstrani s pomočjo rumenjaka.

S pomočjo tolkalnega vrtanja na preprostih tleh je mogoče vrtati tudi do 100 m, kot kaže praksa, naprava s 40-metrskim vodnjakom traja približno 7 dni.

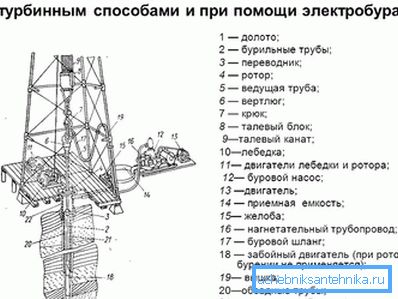

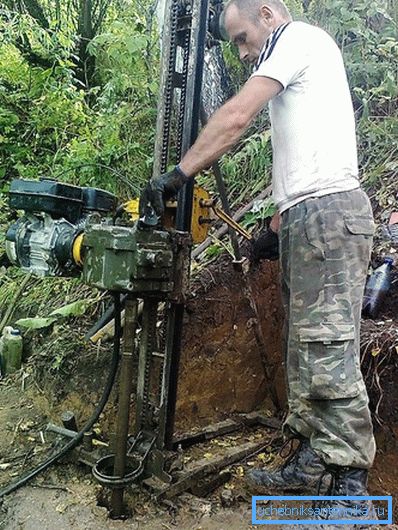

Kompaktna vrtalna vaja

Rotacijsko vrtanje je ena izmed najbolj priljubljenih metod za dobro gradnjo. Vrt se vrti s pomočjo posebne vrtalne cevi, na koncu katere se nahaja bit, vrtenje cevi lahko zagotovi električni ali bencinski motor.

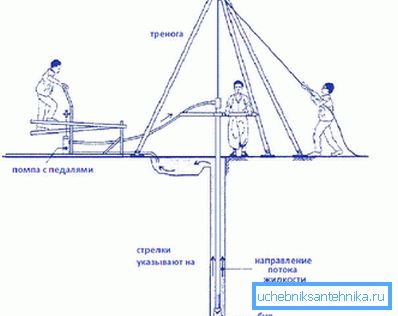

Odstranitev uničene skale od dna najpogosteje poteka s pomočjo blata, ki ga poganja motorna črpalka skozi vrtalne cevi do dna vdolbine - se prenaša na površje skozi nihalo.

Glavni elementi zasnove:

• zložljivi okvir;
• prestavni motor;
• vrtljiv;
• motorna črpalka;
• vrtalne palice;
• dleto;
• vitlo

Naprava je namenjena težkim bremenom, zato mora biti iz močnega jekla in stabilna. Okvir je del oblikovanja, ki ga je mogoče samostojno izdelati. Vrtljivi del je eden od najtežjih elementov vgradnje, na njej so povezani vrtalni drogovi, reduktor motorja in cev za dovod izpiranja. To bo zelo težko narediti neodvisno, ga je lažje naročiti pri podjetju ali kupiti pripravljeno.

Kot vrtalne palice je treba uporabiti cevi s debelino stene najmanj 5 mm, dolžina palice pa mora biti približno 1,5 m. Palice so medsebojno povezane s konusno nitjo s pravokotnim ali trapeznim rezanjem. Ta vrsta niti preprečuje prekinitve in sila se porazdeli po debelini kovine.

Električni motor je pritrjen na poseben voziček, ki se giblje po navpičnih vodilih. Ta način vgradnje omogoča povečanje sile na bitu in doseganje navpičnega gibanja vrtanja.

Elektromotor mora nujno imeti povratni in toplotni zaščitni rele, saj bo med vrtanjem trdnih kamnin zelo toplo.

Vitlo je lahko ročno in električno, zadnja možnost je veliko lažja in pospešuje proces dviganja palic.

Za vrtanje vrtin je bolje uporabiti industrijske bitnike, so bolj zanesljivi, čeprav dragi, vendar jih ne bo dovolj za sto metrov vrtanja. S pomočjo te instalacije je mogoče v vseh skalah vrtati vodnjake do globine več kot 100 m.

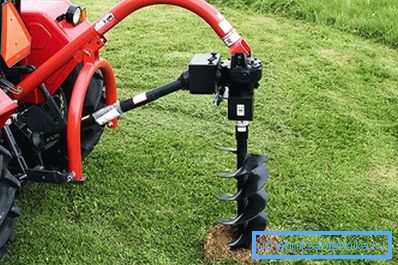

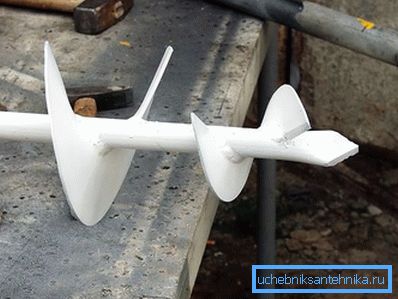

Svornjak

Namestitev za vrtalno vrtanje je ena najpreprostejših in se lahko izvaja tudi z ribolovom. Proces vrtanja ni delovno intenziven in je sestavljen iz odstranjevanja tal s pomočjo vijaka. Na ta način lahko dobimo vodnjake s globino do 10 m in premerom do 100 mm.

Za izdelavo takšne naprave bo potrebna jeklena cev s premerom 100 mm. Na zgornjem delu cevi je nameščen zunanji navoj in na nasprotnem koncu vijaka s premerom približno 20 cm število vrtljajev ni več kot dve. Na koncu svedra so rezani noži iz trdega jekla varjeni (po načelu ribolovne vaje).

Za bolj priročno vrtenje vijaka morate zvariti še en kos cevi približno 1,5 m in čep z notranjim navojem. Tee je privijačeno na strgalo, ki je dolga 1-1,5 m. Postopek vrtanja se lahko izvede ročno ali z električnim motorjem. Če je ročno vrtanje, nato pa po vsakih treh vrtljajih vijaka, ga morate odstraniti, da očistite skalo. Ponovite postopek, dokler globina ni enaka dolžini palice, po kateri jo je treba podaljšati. Priključek palic se izvede z navojnimi spojkami ali čepi. Če je globina vdolbine večja od 8 m, je treba na okvir postaviti strukture. Vreten se uporablja za iztiskanje vrtalnih palic in vijakov.

Video

V tem videu si lahko ogledate delo improviziranih vrtalnih ploščadi za vodnjake:
