Za vodnjake namestimo potopne črpalne postaje

Glede na njihovo zasnovo se črpalna postaja s potopno črpalko za vdolbino ne razlikuje od podobne naprave za vrtino, ampak tu je ena pomembna prednost - premer enote ni pomemben! Čeprav se vodni viri med seboj ne razlikujejo veliko (razen v oddelku in včasih v globini), je treba posebno pozornost posvetiti temu dogovoru - obstajajo nekatere odtenki.

Spodaj bomo o tem podrobneje govorili, poleg tega pa si oglejte tematski video v tem članku.

Ureditev in namestitev

Vrste črpalk

Opomba V skladu z načelom notranje naprave so vse potopne črpalke lahko razdeljene na centrifugalne in vibracije. In če govorimo o tipih, lahko rečemo o dobrih, dobro, drenažnih in fekalnih agregatih, v resnici pa lahko vse uporabimo za vnos vode iz vodnjaka.

• Najpreprostejša možnost za oskrbo z vodo iz vrtin v hiši je vibracijska črpalka - njegova moč je dovolj za družino 3-4 ljudi in celo zalivanje kuhinjskega vrta, poleg tega pa ima majhno ceno in odličen obratni vir. Toda takšna enota nima avtomatskega časovnega stikala za zagon in zaustavitev, zato je potreben rezervoar na podstrešju, ki se napolni in nato porabi do naslednjega polnjenja.

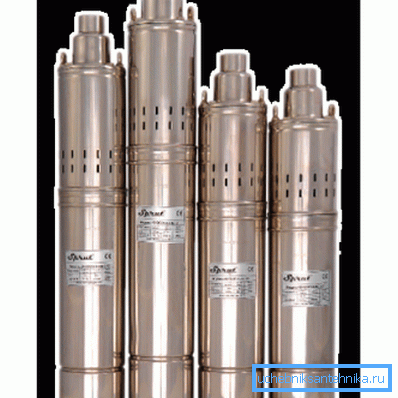

• V primerih, ko se vrtina vrti na pesku, se lahko zgodi, da se filtrirno območje oslabi (mrežni filter se preprosto izrablja) ali sploh ne obstaja, v vodi obstaja veliko abrazivnih elementov, to je pesek. Za takšne situacije so agregati polža idealni, za katere zrna peska niso ovira.

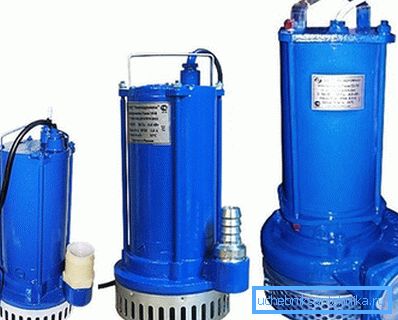

• Odvodne enote lahko služijo tudi kot potopne črpalne postaje za vodnjake, dejstvo je, da je njihov glavni namen črpanje umazane vode iz različnih rezervoarjev, tako da je mogoče narediti ne samo zajem vode, temveč tudi čiščenje. Takšne naprave lahko razdelimo v tri kategorije - z 1) večkanalno, 2) enokanalno in 3) odprto kolesno ročico:

1. Večkanalno kolo se uporablja za navadno, čisto ali umazano vodo z majhnimi ostanki;
2. Enokanal se lahko že uporablja v prisotnosti večjih ostankov in celo iztrebkov;
3. Tip odprtega kolesa lahko reciklira velike razbitine in celo padle liste, saj je črpalka v črpalki.

• Fekalne črpalke pravzaprav spadajo tudi v drenažo, le običajno imajo vrsto odprtega kolesa in mlinček. Toda te enote brez kakršnihkoli težav, lahko črpate vodo iz svoje vrtine.

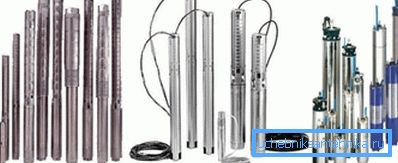

• Najpogosteje se centrirne črpalke z majhnim premerom uporabljajo za vdolbinice, morda zato, ker so jim bolj navajene, njihova učinkovitost pa je tudi na višini, moč pa se lahko vedno izbere dovolj. Jasna prednost je njihov majhen premer - črpalka med čiščenjem ne bo treba izvleči - to ne bo motilo.

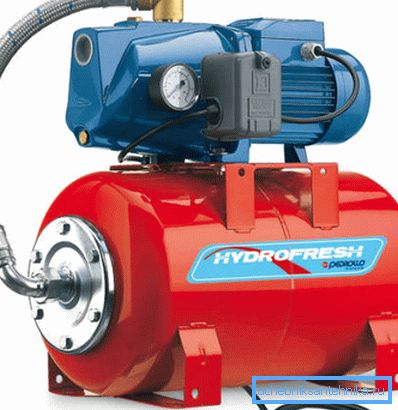

• Hydrophore pripada površinskim črpališčem in je namenjen za oskrbo z vodo za domače potrebe družine 4-5 oseb. Če imate napajalni hidrant, potem moc takega agregata morda ni dovolj, poleg tega lahko navodila uporabijo le do 9 m potopitve cevi za dovod vode pod nivojem postaje. To pomeni, da do vodnega ogledala v vodnjaku ne sme biti več kot 8 m na dinamični ravni.

Tabela povprečne porabe vode

Opomba Izbira črpalke je treba opraviti v skladu s porabo vode. Torej, morate upoštevati njegovo razmerje na porabo moči na uro, in hkrati morate upoštevati vse kopalnice.

Montaža

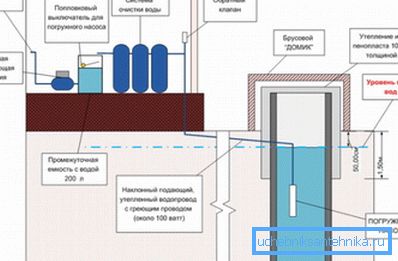

Namestitev se praviloma začne s kopanjem jarkov iz vdora v hišo, kot je prikazano na zgornji sliki, njegova globina pa mora biti najmanj 10-15 cm, a še boljša od površine zamrznitve tal v tej regiji. Prav tako bi morali dati vhod v temelj stavbe ali kopati pod njim (to je redko) za vožnjo vodnega in električnega priključnega kabla.

Najboljše je, da izkopljete jarku doma, vendar je treba opozoriti, da kršitev tega načela ne bo kritična napaka pri nameščanju potopne črpalke (ne pa hidrofore).

V steni vrtine, to je v betonskem krogu, morate narediti luknjo, skozi katero bo prosta cev s premerom 32 mm in električnim kablom. Ampak tukaj je treba upoštevati, da cev ne bo prešla skozi obroček, ampak vogalni priključek, ki ima 50 mm. Zato morate narediti luknjo s premerom 70 mm ali 100 mm.

Na globini, ki je pod tlemi tal, je zelo pogosto mogoče naleteti na podtalnico, ki bo prodrla skozi luknje, ki se nahajajo v temeljih in steni vrtine. Zato je treba po polaganju cevi in ​​električnega kabla luknje tesno zatesniti s cementno-peskano malto ali lepilom iz katere koli blagovne znamke.

Priporočilo. Tla, s katerimi boste polnili jarku, se ne bodo takoj poravnali v prvotni položaj, poleg tega pa lahko nastanejo ostri kamni, ki bodo poškodovali stene cevi. Zato se na dnu jarka nalije peskana blazina, na njej položi cev in kabel, nato pa se od zgoraj izlije še 10-15 cm peska. Za hitrejšo poravnavo peska, ga je treba močno vliti z vodo.

Zelo pomembno je, da upoštevate globino potopitve črpalke, upoštevajoč dinamično (ne statistično!) Stopnjo vodnega stolpca. To kaže, da je treba zgornji del enote spustiti do globine enega metra, njen spodnji del pa ne sme doseči dna, vsaj pol metra.

V nasprotnem primeru (če ti pogoji niso izvedljivi) te naprave ni mogoče namestiti, toda tukaj lahko dobite s pomočjo vibracijske črpalke, kot je Kid ali hidrofob - učinkovitost ni enaka, vendar bo še vedno potreben vnos vode.

Praviloma ima potopna črpalna postaja za vodnjak kratek električni kabel, ki ni nikoli dovolj, da bi dosegel vir energije, to je, da ga prinese v hišo. Zato ga boste zagotovo morali zgraditi, in če je na robovi vdolbine, kjer lahko vzpostavite povezavo, potem takšne priložnosti ne boste imeli.

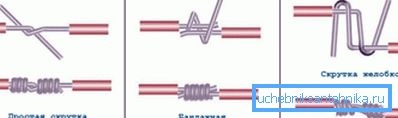

Izberite manjkajoči kabel z dvojno izolacijo nad prerezom, ki sovpada s črpalko, in naredite eno od vrst zvitkov, navedenih na zgornji sliki.

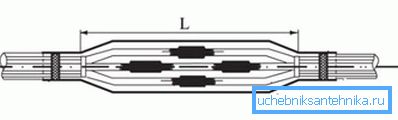

Vsak zvijal posebej, nato pa je celoten kabel na splošno zaprt s sklopnimi poliolefinskimi sklopkami (POF). Tako toplotno krčenje pri segrevanju na 120? se skrči v velikosti 2-4 krat in po ohlajanju tvori odlično izolacijo, ki se ne boji vode in ima visoko mehansko moč. Za segrevanje sklopke lahko uporabite katero koli baklo ali celo uporabite baklo (časopis, valjani v cev).

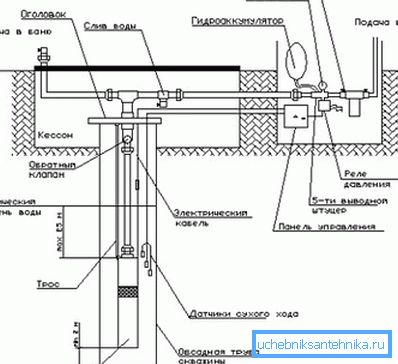

Zdaj smo prišli do najosnovnejših - sestava sheme ožičenja, ki jo vidite na zgornji sliki, in v nizu dokumentov enote običajno dobite tudi. Toda poleg vrstnega reda, še vedno obstajajo nekatere odtenke, ki jih je treba pozorno posvetiti, da bi povečali življenjsko dobo celotne postaje.

Začnimo s potopitvijo in pritrditvijo črpalke - poznana je raven zakopavanja, cev pa mora iti brez napetosti, pa tudi ne da bi se prižgala. Ta pogoj je urejen z jeklenim kablom, ki je na enem koncu pritrjen na telo z obročem in na drugem koncu navzgor bodisi na škatlo bodisi na zunanji obroč cevi za proizvodnjo in ohišje.

Zdaj pa pozornost usmerimo na avtomatizacijo - pri montaži postaje naletite na naprave, kot so tlačna stikala in senzor za suho vožnjo, ki se lahko prodajajo ločeno, vendar jih je mogoče združiti kot eno napravo. Tu ni nobene posebne razlike, vendar večina mojstrov raje ločeno različico, kot bolj zanesljivo in po ceni se izkaže za bolj donosno.

Opomba Rezervoar rezervne vode ustvarja določen tlak v sistemu in čim večji je ta rezervoar, manj se bo zagon in ustavitev motorja, kar bo podaljšalo njegovo življenjsko dobo. Za stanovanjsko hišo bo dovolj tank 80-100 l.

Tovarniške nastavitve tlačnega stikala so običajno nastavljene tako, da se start črpalnega motorja izvede v 2 atmosferah in ustavi v 3 atmosferah. To je precej običajen odmik in z velikim rezervoarjem vode bodo načini začetka in zaustavitve precej zmerni, vendar jih lahko zmanjšate.

Če želite to narediti (če vam v sistemu ni treba vzdrževati visokega tlaka), se lahko način za zagon motorja nastavi na 1,5 atmosfere, ustavite pa se na 5 atmosfer, vse to naredite z nastavitvenim sornikom (stiskanje ali oslabitev vzmeti).

Zaključek

Na koncu lahko rečemo, da potopno avtomatsko črpalno postajo za vdolbino ne montirajo le strokovnjaki, temveč neodvisno, vendar z vsemi zahtevami. Talni del postaje (avtomatika) se najpogosteje naseljuje v hiši ali v hrbtni sobi, kjer se včasih naredi keson (majhna klet).
