Žerjav 11b18bk: naprava, uporaba, težave

V tem gradivu moramo preučiti tristranski sklopni ventil za manometer 11B18BK. Ugotovili bomo, kako je urejen ta element zapiralnega ventila, za kaj je izdelan in za kakšen namen se uporablja. Poleg tega bomo preučili tipične probleme ventila.

Naprava

Naš junak je napetostni ventil. Preklapljanje načinov izvede rotacijski stožčasti čep z vhodnim hodom. Žleza ali pečat popolnoma odsoten; tesnjenje zagotavlja samo brušenje na delovnih površinah plute in telesa ventila.

Upoštevajte: konec vtikača skozi ohišje in navoj. Matico s pralnim vijakom, ki ga privijete, vam omogoča prilagajanje stopnje vpenjanja vtika na telo; Povečanje vpenjanja se uporablja za odpravo uhajanja.

Vrata 11B18BK se izdajajo v več izvedbah.

Dve niti

V najpreprostejši različici je navaden navpični spojni ventil z dvema notranjima navoroma.

Za velikost navojev cevi obstajajo le tri možnosti:

1. 1/2 "(DU15) navojne cevi na obeh straneh.
2. Metrični navoj M20x1.5 na obeh straneh.
3. Kombinacija cevnih in metričnih niti.

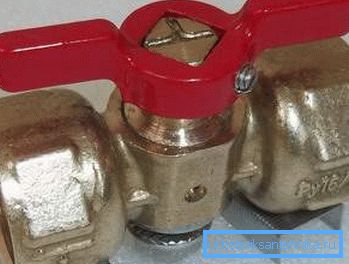

Dva niti, ročaj

Razlika te uspešnosti iz prejšnjega je le v tem, da je plutovina dobavljena s priročnim ročajem. Brez njega je treba ventil odpreti s hupo ali (bolj pogosto) s plinskim ključem, kar pogosto vodi do razbitja obrazov na palici.

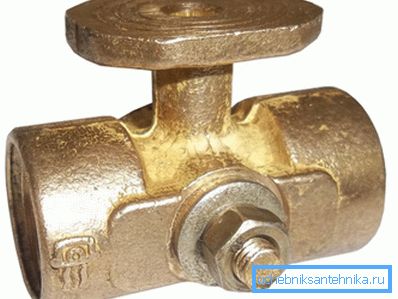

Dva niti, prirobnica

V izvedbi s prirobnico cevi se pred nami prikaže polnopravni 3-smerni žerjav, ki omogoča izvedbo naslednjih konfiguracij:

• Navojni vhod je zaprt.
• Vhod je povezan z drugo nitjo.
• Vhod je priključen na prirobnico.
• Vhod je povezan z navojem in prirobnico.

Zanimivo: ta izvedba je mogoče najti pod svojim imenom - 11B38BK.

Dva niti, prirobnica, gumb

Konfiguracija govori zase: izdelek z dvojnim navojem in prirobnico je opremljen z ročajem.

Značilnosti

Tu so glavne značilnosti ventila:

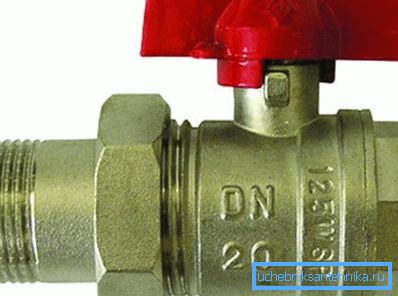

Koristno: velikost in delovni tlak so navadno prisotni pri označevanju ventilov. Na primer, napis DU15 RU16 pomeni, da imamo izdelek s pogojnim prehodom (približno ustreza notranjemu premeru cevi, ki jo je treba pritrditi) 15 mm in delovni tlak 16 atmosfere.

Uporaba

Najbolj razumna uporaba ventila sklopnega vtikasta brez prirobnice je kot serviser na grelnem dvižnem vodu ali krmilni ventil na poti, vodomeru ali sklopu dvigala. Prav tako se izvaja vgradnja kot zaporni ventil, ki prekriva podtalnike ali obloge; vendar je ta praksa pomanjkljiva. Razlogi, ki jih bomo razložili pozneje.

Trimodna izvedba ventila s prirobnico se uporablja izključno za uporabo - pod manometrom DU15 ali M20. Prirobnica se uporablja za povezavo referenčnega merilnika tlaka: katera koli naprava zahteva redno kalibriranje.

Težave

Tečejo neposredno iz ventilne naprave.

• Če želite spremeniti položaj plute, je potrebno veliko truda. Da, medenina je kovina s relativno nizkim koeficientom trenja, ki ni nagnjena k lepljenju ali oksidaciji; poleg ventilov dobavljajo tudi proizvajalci z mazanjem. Vendar verjamete v avtorjevo izkušnjo, poskus zapiranja ali odpiranja ventila, ki se že dolgo ne uporablja, se pogosto konča v zlomljenem steblu. Napenjalni ventili proti škatli se odlikujejo z največjim pritiskom na pritrditev vtikača na telo in s tem največjo odpornost na njegovo vrtenje. Močno sprostitev vpenjalne matice vodi do puščanja, in pogosto vrela voda teče iz pod plute.

• Naraščajoča na trupu ali plutovino, kos žlindre med njimi ali pšenično zrno povzroči, da se ventil zažene. On bodisi prenese delovni medij skozi sebe v cevovod v zaprtem stanju ali, kar se zgodi mnogo pogosteje, daje pretok med vtikačem in ohišjem. Ko poskušate zategniti matico na repu plute, je dovolj trdno smeti stisnjeno v relativno mehko medenino, pri čemer so talne površine pokvarjene in povečana odpornost na odpiranje. Pogosto se zategovanje matice konča s popolnoma raztrganim steblom.

Prav ta zadnja težava je zato, da avtor močno priporoča uporabo napetega plutovinskega ventila samo kot reliefni ventil.

Navodila za čiščenje ventila iz žlindre ali peska so preprosta in očitna: samo odvijte matico na držalo in odstranite vtič. Ena težava: za to morate najprej resetirati cevovod na obeh straneh žerjava. V primeru, da se izklopi grelnik, boste morali ponastaviti tako dvižnik kot tudi polnjenje (to je dejansko celotno vezje).

Sklepi:

• Ventil 11B18BK odlično opravlja svoje funkcije kot nadzor. Njegova izvedba brez prirobnice se lahko uporablja kot odpadna pip.

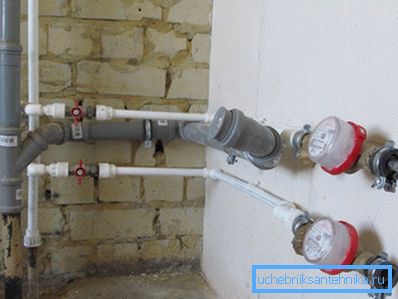

• Ko sami namestite ventile skozi ventile, je bolje, da ne iščete nobenih dodatnih pustolovščin in uporabite dobro preverjene kroglaste ventile.

Zaključek

Upamo, da bodo naša priporočila bralcu pomagala pri preprečevanju napak pri izbiri opreme za lastne projekte. Videoposnetek v tem članku bo kot ponavadi ponujal dodatne tematske informacije. Uspehi!
