Žerjav 11b38bk in njegovi oddaljeni sorodniki

V tem članku se moramo seznaniti z več domačimi žerjavi. Znatno se razlikujejo glede materiala in oblikovanja. Združili smo jih v enem samem materialu - tesno alfanumerično oznako.

Terminologija

Najprej se bomo seznanili z osnovnimi koncepti konstruktivne izvedbe vrat.

• Vijak se imenuje pipe, ki blokira vodo z vrtenjem vijačne palice z gibljivim ventilom na koncu. Ventil pritisnemo na sedlo in ga zapremo.
• Plutovinec ventil blokira cevovod tako, da konusno jedro obrača skozi skoznjo luknjo. Za te vrste ventilov je potrebna precej velika sila, da bi spremenili položaj vtikača.

Bodite pozorni! Večji žerjavi so pogosto opremljeni z mazalnim sistemom, ki zmanjšuje trenje med vtikačem in ohišjem.

• Sharovy Žerjav se razlikuje od plute v obliki vijaka (žoga namesto okrnjenega stožca) in prisotnosti tesnilnih sedežev iz materiala z nizkim koeficientom trenja - fluoroplastičnim ali teflonom.
• Tri načine ki se imenuje pipa, ki ima tri vtičnice za delovno okolje. Odvisno od položaja zaklopa lahko tvorijo različne konfiguracije, ki jih preusmeri teče v pravo smer.

Dovolite mi, da vam predstavim

Vrata 11b38bk

Pred nami je trikotni ventil iz plute, namenjen za namestitev merilnika tlaka. Cena - 130 - 200 rubljev, odvisno od različice. Material iz plute in plute - medenina.

Vse vrste žerjavov 11b38bk - napetost. To pomeni, da je ventil zatesnjen samo s pritiskom vtikača na ohišje z matico na prehodnem steblu; Polnjenje škatle manjka kot razred.

V prodaji najdete več različic žerjava:

1. Z in brez oprijema.
2. Z nitami DU15 in M20x1.5.
3. Z odtočno odprtino za razbremenitev tlaka in prirobnico za povezavo preskusnega merilnika tlaka.

Vrata 11ch38p

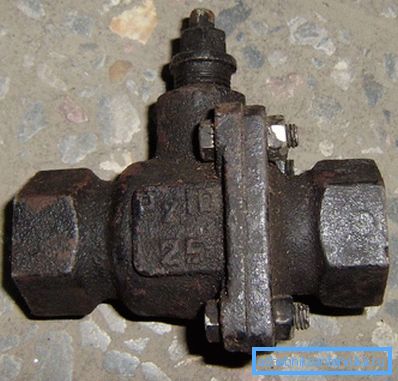

Žerjav 11ch38p - precej eksotični hibridni krogelni ventil z ohišjem iz litega železa.

Predstavljamo značilnosti te vrste izdelkov.

O jamboru je radovedno vedeti nekaj stvari.

• Proizvajalci jih ponujajo samo za sklopke, z notranjimi cevnimi navoji na obeh straneh.
• Tesnost ventilov v skladu z GOST 9544-2005 ustreza razredu C. Na praktični strani to pomeni, da lahko ventil v zaprtem stanju pravno rahlo zastrupi. Za krogelne ventile na splošno to ni značilno.
• Palica je pod ročajem, vendar ni vključena v komplet.

Vrata 11s31p

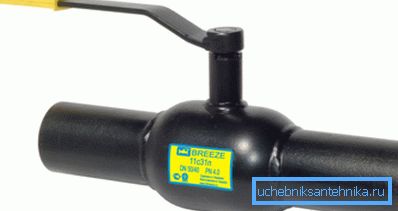

Crane 11s31p se nanaša tudi na žogo, vendar se zelo razlikuje od relativnega 11ch38p.

Upoštevajte: za izravnavo obrabe sedežev ventilov so pod vzporedno nameščene vzmeti iz nerjavečega jekla.

Vrata 11s321bk

Žerjav 11s321bk - precej eksotični plutovinasti ventil, ki je namenjen za delo v plinovodih pri sobni temperaturi do +70 stopinj.

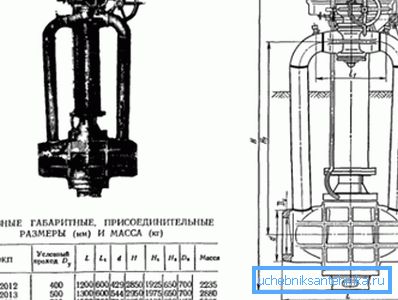

Mere žerjava - DU400, DU500 in DU700; teža - od dveh do pet ton. Ker je s takimi dimenzijami očitno nemogoče vrteti žerjav z žebljico z lastnimi rokami, je zasnova dopolnjena z polžnim menjalnikom in mazalnim sistemom za vtič. Cevovodna povezava - varjena.

Radovedne značilnosti izdelka:

• Žerjav je strogo vertikalno nameščen. To navodilo je povezano s potrebo po rednem vzdrževanju menjalnika.
• Njeno telo je opremljeno z obvodom, ki izenačuje pritisk na obeh straneh cevi. Podružnica je opremljena z lastnim žerjavom.
• Telo žerjava je iz ogljikovega jekla, pluta je iz litega železa.

Vrata 11s32p

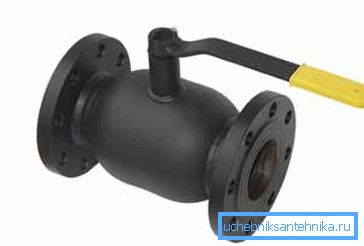

Dvigalo 11s32p je skoraj popolnoma enako 11s31p, ki smo ga že pregledali:

• Ventil je zasnovan kot kroglični ventil z ventilom iz nerjavnega jekla in s fluoroplastnim tesnilom.
• Velikost - od 15 do 300 milimetrov.
• Delovni tlak - 25 ali 40 atmosfer.
• Telo je varjeno jeklo.
• MTBF je najmanj 7000 ciklov.

Glavna razlika je le v načinu priključitve na cevovod: v tem primeru so za to predvidene prirobnice. Po eni strani zagotavljajo hitro razstavljanje z možnostjo zamenjave ventila (in brez potrebe, da se cev popolnoma izprazni); po drugi strani pa je treba predhodno prilagoditi cevovod za žerjav.

Vrata 11s33p

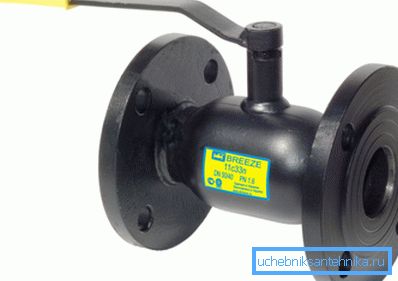

Krogelni ventil 11s33p - skoraj popolna dvojnik prejšnjega izdelka.

To je skoraj zato, ker:

1. Njena montažna velikost je nastavljena tako, da ustreza dimenzijam jeklenega zapaha 30s41nzh. Ta funkcija vam omogoča, da jo namestite namesto ventila brez prirobničnih cevnih prirobnic.
2. Delovni tlak je nekoliko manjši kot pri dvojčku - le 16 kgf / cm2.

Zaključek

Seveda smo v okviru tega članka upoštevali le majhen del zaprtih ventilov, ki jih proizvaja domača industrija. Kot ponavadi je dodaten material mogoče najti tako, da si ogledate video v tem članku. Uspehi!
