Žerjav 11s41p: naprava, značilnosti, prednosti

Kaj je kroglični ventil 11s41p? Kako deluje? Katere so glavne specifikacije? Kako dober je ta ventil v ozadju alternativnih rešitev? Poskusimo najti odgovore.

Dva v enem

Treba je začeti z dejstvom, da se pod praktično enakimi imeni izdelajo dva produkta, ki se med seboj bistveno razlikujeta.

1. Dajanje imena tega člena 11s41p - jekleni prirobni ventil.
2. Krogelni ventil 11b41p - medeninasti ventil z vgradnjo na navoje cevi.

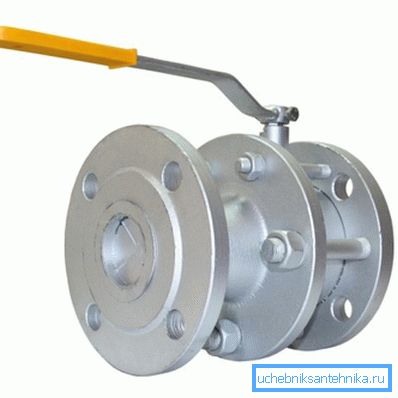

Prirobnično jeklo

Izdelek s prirobnicami in jeklenim ohišjem je izdelan za cevovode velikih premerov (DN 50 in več). Prirobnični priključek omogoča vgradnjo in demontažo izdelka v najkrajšem možnem času.

Poleg tega: namestitev na prirobnici je možna na ravnem delu cevovoda, katerega dolžina je le nekoliko dlje od ventila. Za primerjavo, cevna sklopka z možnostjo razstavljanja zahteva namestitev obnovitvenega pomnilnika, ki poveča minimalno velikost namestitve več kot dvakrat.

Tehnične značilnosti krogličnega ventila 11s41p v jeklenem ohišju s prirobnicami, vzete s strani enega proizvajalca.

Na prirobničnem jeklu 11s41p je koristno vedeti nekaj stvari.

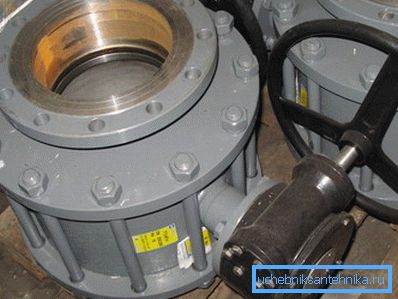

• Izdelki velikih velikosti (praviloma DN150 in več) so opremljeni z menjalnikom, kar zmanjšuje zapiranje in odpiranje.

• Vgradna dolžina izdelka je enaka dolžini namestitve jeklenskega ventila 30s41nzh, ki omogoča zamenjavo brez prilagajanja cevovoda.
• Proizvajalec oceni življenjsko dobo ventila po 10 letih ali 2500 zaprtih ciklov - odpiranje.
• Veleprodajna cena izdelka z reduktorjem velikosti 300 mm doseže skoraj 100.000 rubljev, teža - 288 kilogramov.
• Telo ventila - zložljivo. Njene polovice so zrezane z oreščki in pridelovalci.

Brass Coupling

Krogelni ventil 11b41p nam zdi veliko bolj znan: to je tipičen predstavnik družine sodobnih krogličnih ventilov, ki se množično uporabljajo pri popravilu in namestitvi pripomočkov.

Kot v primeru prejšnjega opisa je vredno narediti nekaj opomb.

• V trgovinah se lahko srečate v velikih količinah velikosti 11b41p do vključno DN50. Velike velikosti se zelo redko uporabljajo zaradi težav pri nameščanju hermetičnih navojnih priključkov velikih premerov.
• Rumena ročica označuje, da je ventil za plin. Rdeča - za ogrevanje, vročo in mrzlo vodo.
• Za plin je delovna temperatura omejena na vrednost +50 ° C. Navodila proizvajalca niso toliko povezana z resnično nevarnostjo puščanja plinov pri višjih temperaturah, kot pri verjetnosti eksplozije mešanice plin in zraka, kadar se segreje.

Naprava

Kljub razliki v videzu in materialih, ki se uporabljajo pri proizvodnji, sta v obeh različicah ventila izdelani po isti shemi. Zapiralo se izvede tako, da se ročaj obrne, prenaša palica na krogli s skoznjo luknjo. Tesnino zagotavljajo fluoroplastični obročni sedeži - polimer z nizkim koeficientom trenja.

Koristi

Kako kroglični ventili ugodno primerjajo s svojimi glavnimi tekmeci - vijačni in priključni ventili?

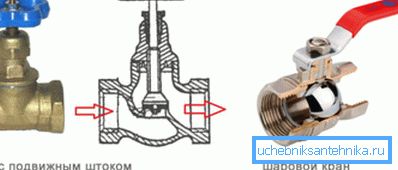

• Za razliko od vijačnih ventilov ima žoga veliko manjšo hidravlično upornost.

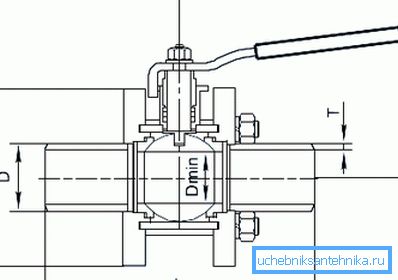

Koristno: beseda polna izvrtina v opisu ventila pomeni, da je njegov najmanjši notranji premer enak notranjemu premeru priključenega cevovoda.

• Krogelni ventili zahtevajo malo vzdrževanja. Za primerjavo: vijačni in plutovinasti žerjavi zahtevajo periodično pakiranje žleze; Vijak dodatno zahteva zamenjavo izrabljenih tesnil.
• Ventil iz plute zahteva znatne napore pri premikanju plute: ob obračanju kovinska pluta poteka proti kovini ohišja. V primeru kroglastega ventila v vlogi sedla, kot že omenjeno, plastika z nizkim koeficientom trenja deluje.
• Vijak ventila je treba namestiti strogo vzdolž puščice na telesu. Protipovrat lahko popolnoma odtrga ventil. Ne samo to: ločitev ventila bo spremljala hidravlični šok, ki je lahko sposoben zlomiti navojne in montažne cevne priključke inženirskega sistema.

Krogelni ventil (kot tudi pluta) ventila lahko med namestitvijo postavimo v poljuben položaj z lastnimi rokami.

• Nazadnje, ohišje vijačnega ventila zbira vse onesnaževanje, ki potuje skozi HVS, HWS in ogrevalne sisteme. Pod ventilom ventila, ki deluje vsaj desetletje, lahko vedno najdete usedline mulja, peska in lestvice. Postopoma zmanjšujejo prepustnost cevovoda na nič.

Krogelni ventil preprosto nima žepov, ki bi lahko nabirali žlindro.

Zaključek

Upamo, da bralec ne bo našel ponižne pohvale za rešitev, o kateri razpravljamo z oglaševanjem: avtor je delil svoje izkušnje s komuniciranjem z različnimi vrstami ventilov. Dodatne informacije o tem, kako lahko uporabite dvigalo 11s41p, bodo v tem članku ponudile videoposnetek. Uspehi!
