Žerjav 11s67p: naprava, sorte, težave in njihova odstranitev

V tem članku bomo raziskali izdelek domače industrije, skrivali se pod skromnim naslovom 11s67p. Preučili bomo napravo in glavne tehnične značilnosti krogličnega ventila 11s67p. Poleg tega se moramo seznaniti z različicami izvedbe in tipičnimi problemi ventila, ki jih je mogoče samostojno rešiti.

Opis

Naprava

Pred nami je tipičen kroglični ventil s kroglastim tesnilom s PTFE sedeži. Fluoroplastna obročasta tesnila in steblo ventila; je zategnjena z matrico, ki vam omogoča prilagajanje stopnje zbijanja. Sedla so pritisnjena na kroglo z vzmetmi iz nerjavečega kozarca.

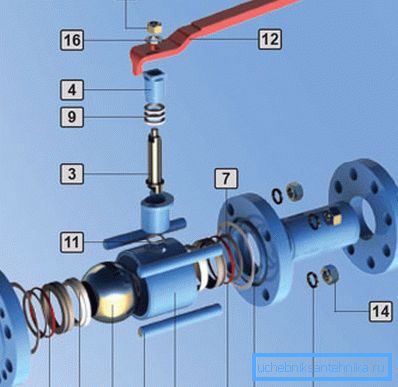

V diagramu so oštevilčeni naslednji elementi:

1. Stanovanje
2. Krogla
3. Stock
4. Potisni rokav.
5. PTFE sedežna kroglica.
6. Zatič PTFE sedež.
7. Disk pomlad.
8. Tesnilo tesnilo.
9. Prstni tesnilni obroč.
10. Ohišje ohišja.
11. Tesnilo pod lupino palice.
12. Ročaj.
13. Povezovanje čepa.
14. Matica.
15. Pomladna pranje.
16. Ravna pranje.

Nuance: odvisno od zasnove ventila, lahko ohišje prevzame različne geometrijske oblike in postane nerazdružljivo. Malo kasneje se bomo seznanili z več različicami 11s67p.

Značilnosti

Opis žerjava 11s67 je na voljo na številnih spletnih straneh proizvajalcev in trgovcev. Njene glavne značilnosti.

Koristno: delovni tlak je običajno označen na nalepki. Napis na ohišju RU16 pomeni, da je ventil zasnovan za delovni tlak 16 atmosfere. Označevanje vključuje tudi velikost priključenega cevovoda: na primer, DN50 RU16 je ventil velikosti 50 mm, ki deluje v okolju s tlakom do 16 kgf / cm2.

Morda bo potencialni kupec koristil nekaj dodatnih informacij.

• Ventil ni namenjen cevovodom, ki prevažajo strupene snovi.
• Stisnjenost zaklopa sodi v razred A po klasifikaciji GOST 9544.
• Prirobnični krogelni ventil 11s67p je izdelan po GOST 28343, GOST 21345 in TU U 04671406-003-1999.
• Ventili s priključnim priključkom (niti) so izdelani do velikosti DN50.
• Največja velikost ventilov, ki jih ponujajo domače spletne trgovine - DU500.

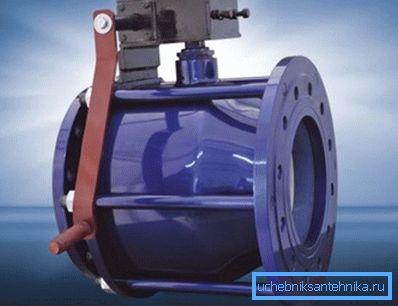

• Vsi izdelki, ki so večji od DU250, so opremljeni z menjalnikom, ki omogoča vrtenje palice brez pretiranega napora.

• Najnižja veleprodajna cena izdelka (DU10, spojna povezava) je približno 800 rubljev. Največja (DU500 za prirobnično povezavo z menjalnikom) presega pol milijona.

Možnosti izvedbe

Nudimo opis več sort 11s67p, ki jih ponuja domače podjetje Marshal.

Prirobnica

To je prikazano na diagramu na začetku članka. Značilne lastnosti - deljeno ohišje, ki ga povezujejo žeblji, in tesnilo med ohišnimi elementi, izdelanimi s paronitnimi tesnili.

Glavna prednost prirobnične povezave je hitra montaža in demontaža, ki se lahko izvaja v pogojih pomanjkanja prostora.

Uporabno: ventil s krogelnimi prirobnicami ima enako dolžino kot ventila ustrezne velikosti. Ta funkcija vam omogoča zamenjavo okvarjenega ventilskega ventila z ventilom brez uporabe varjenja za cevi.

Spajanje

Navojna (spojna) povezava, kot je že omenjena, je značilna za izdelke majhne velikosti - do vključno DN 50. Ventili so označeni kot 11s67p1TSR. Črke na koncu so okrajšave iz vseh varjenih in navojnih.

Kapitanski dokazi kažejo, da se vsa varjeni trup ne razstavlja. Napaka v ventilu (razen puščanja stebelnega tesnila) pomeni, da ga je treba zamenjati.

Povezava za potrošnika pomeni nekaj bolj neprijetnih trenutkov.

1. Za reverzibilno vgradnjo z možnostjo razstavljanja mora biti ventil opremljen z gonilom, zaradi česar ni mogoče namestiti na kratkih ravnih odsekih cevovodov.
2. V hladni vodi so niti za jeklene cevi za več let delovanja trdno obtičale skupaj.. Za razstavljanje niti morajo jih segrevati do rdeče toplote. Preprosto je uganiti, da se, ko se majhno telo segreje do 600-800C, vse polimerne pečate pošljejo v boljši svet.

Varjene

Ventil je varjen na cevovodni odsek. Dolge šobe za varjenje ne dovoljujejo, da se pečat prižge v procesu varjenja. Demontaža se izvaja s plinsko varjenjem ali konvencionalnim brusilnikom; telo ventila je lahko zložljivo ali varjeno.

Prirobnica

Ti izdelki se razlikujejo od običajnega krajšega telesa prirobnice in so namenjeni za vgradnjo v nove cevovode stavb v gradnji. Označeni so kot 11s67PSUF in se izvajajo samo z zložljivimi ohišji, kar vam omogoča, da zamenjate tesnila in celo zaporno žogico.

Napake

Seznam napak, ki jih je mogoče poljubno popraviti na polju, je majhno.

Zaradi pravičnosti ugotavljamo, da kroglični ventili zelo redko ne uspevajo.

• V primeru uhajanja skozi palico se proizvajalčevo navodilo zmanjša, da se zategne ali zamenja tesnilni obroč. Za zamenjavo ventila ni potrebno razstavljati - dovolj je, da ga zaprete in odstranite rokav z odstranjenim ročajem.
• Če ventilo dopušča vodo, je pogosto dovolj, da zategne čepe, ki povezujejo telo. Če zategovanje ne pomaga, se telo odpre za zamenjavo tesnilnih obročev.

Zaključek

Upamo, da bosta naša kratka spoznanja s sorazmerno neobičajnim elementom ventilov in armatur omogočila bralcu, da izbere optimalno rešitev za svoje namene. Videoposnetek v tem članku bo kot ponavadi ponujal dodatne informacije. Uspehi!
