Žerjav du-80 na 80-milimetrski cevi: različice in njihova

Katere zapiralne ventile lahko uporabljate na 80-milimetrskem cevovodu? Bralcu bomo seznanili z načrti obstoječih žerjavov in poskusili primerjati njihovo funkcionalnost. Takoj bomo določili, da bo obseg naše pozornosti omejen na vodovodne instalacije: na primer bitumenski trokotni ventil z regulacijo ogrevanja 80 ne bo upoštevan.

Področja uporabe

Za začetek natančno ugotovimo, kje v komunikacijah cevovodov za stanovanjske zgradbe in zapiralnih ventilov DU80 je mogoče uporabiti.

• Glavni grelni grelnik. Zaporni ventili, ki so od avtoceste odrezali odvodnico do hiše, se lahko nahajajo le v termalnem vrtu, temveč tudi v kleti - pod pogojem, da pot preide skozi njo.

Opomba: v tem primeru ostanejo pipovi v pristojnosti organizacije za prenos toplote, kljub temu, da se nahajajo v obrobju hiše. Območje odgovornosti poteka skozi prvo cevno prirobnico vstopnih ventilov sklopa dvigala.

• Dvigalo vozlišče. V njej se lahko na vhodu, med dvigalom in grelnim krogotokom in v priključkih za vročo vodo uporabljajo 80-milimetrski priključki.
• Vodomer v hladnem vodnem sistemu.
• Nazadnje, s pomočjo pip lahko odrežemo določene dele vodovodnega ali ogrevalnega kroga.

Možnosti izvedbe

Katere vrste ventilov se uporabljajo v inženirskih komunikacijah stavbe?

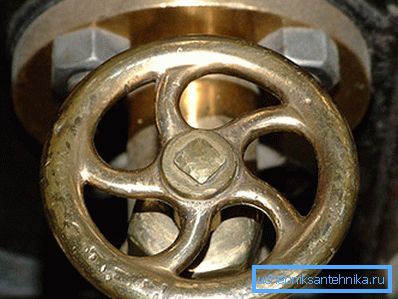

Vrata

Najpogostejša litoželezna klinasta vrata so zložljiva konstrukcija stebla, širitev na koncu pa ima par litih litih lič z medeninastimi ogledali. Par odzivnih ogledal, vstavljenih v utore ohišja. Steblo se dobavlja z vrtenjem ročnega kolesa z navojno pušo.

Glavna prednost ventila je sorazmerno nizka hidravlična odpornost: lica v odprtem položaju se popolnoma odstranijo izven pretoka.

Slabosti:

• Potreba po rednem pakiranju žleze. Proizvaja se tudi v prostem teku.
• Nastajanje depojev na ogledalih in posledično potreba po njihovem periodičnem brušenju.
• Hitra obremenitev klina.

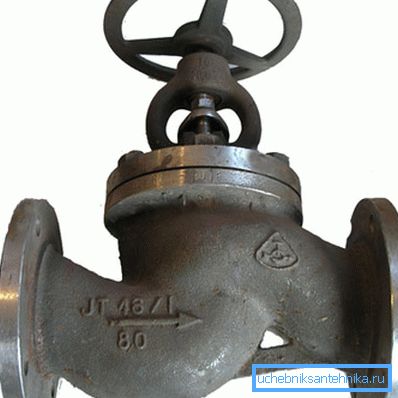

Vijačni ventil

Ročaj ali metulj se pritrdi neposredno na premično palico, ki je privita v navoj v pokrovu telesa ventila. Ventil, opremljen z tesnilom, je gibljivo pritrjen na notranjost stebla, ki zapre odprtino v sedežu.

Edina prednost te zasnove v ozadju prejšnjega je, da je veliko lažje pregledati vijačni ventil DN80 z lastnimi rokami kot ventili enake velikosti. Niti varjenje klina, niti težko mletje obrazov so potrebne: dovolj je samo, da se prestavi žleza in zamenja tesnilo.

Vse druge značilnosti oblikovanja izgledajo precej dolgočasno.

• Hidravlična odpornost je največja pri vseh tipih zapornih ventilov zaradi majhne velikosti luknje v sedežu in kompleksne oblike telesa.
• Vgradnja je možna samo v enem položaju glede na tok vode: na dnu mora pritisniti ventil. Protipovrat zagotavlja ločitev ventila in priloženega vodnega kladiva.
• Paronitna tesnila z neizogibno erozijo sedla zahtevajo velike napore pri zapiranju, mehke gume pa so zelo kratke.

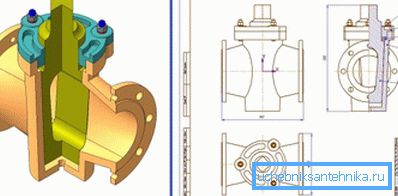

Vtični ventil

Ozemljitveni zamašek s prehodnim kanalom se vrti v ohišju iz medenine ali litega železa. Tesnjenje na palici za velike velikosti žerjava je praviloma enako polnilo.

Zanimivo je, da je kljub enostavni zasnovi cena plutastega ventila 1,5 - 2 krat višja od vrednosti ventila iste standardne velikosti.

Prednost konstrukcije je precej visoka odpornost in enostavno vzdrževanje, kar se zmanjša le na periodično pakiranje žleze. Glavna pomanjkljivost je zelo pomemben napor, potreben za obračanje plute.

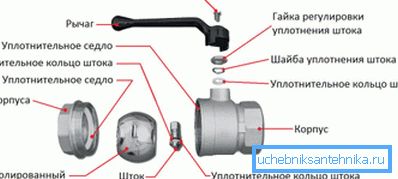

Krogelni ventil

Krogelni ventil DU80 je nekoliko podoben napravi iz plute: v tem primeru se voda zapre, tako da zavrtite zaklop, 90 stopinj.

Razlike pa so več kot podobnosti:

• Pluta ima obliko kroglice s prehodnim kanalom, s premerom, ki je enak priključenemu cevovodu.
• Zatesnite žogico s krožnimi sedeži iz teflona ali teflona, ​​polimerov z nizkim koeficientom trenja. Zato zelo zmerno napor obračanja vijaka.
• Krogla 80 mm je namesto žleze opremljena s fluoroplastičnim ali teflonskim tesnilnim obročem z nastavljivo matico. Omogoča pritiskanje tesnilne mase, ki kompenzira njegovo obrabo.

Mimogrede: potrebno je zatesnitev stebelnega tesnila praviloma po 1000 ali več ciklusih zaklopa.

Telo ventila je lahko izdelano iz medenine in jekla, lahko je zložljivo ali varjeno, opremljeno s prirobnicami, cevi za varjenje ali spojnih navojev cevi. Vijak je narejen iz kromiranega ali ponikljane medenine, manj pogosto iz nerjavečega jekla.

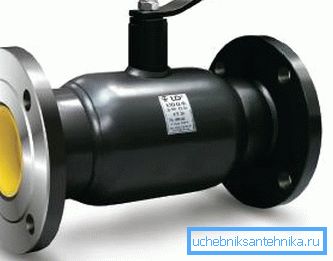

Kot primer predstavljamo glavne značilnosti enega od domačih izdelkov te vrste. Model za nas bo kroglični ventil KSHTF DU80 RU25.

Vrednotenje

Avtor tveganje, da se zdi pristranski, vendar še vedno omogoča, da daje zelo laskave značilnosti te vrste ventilov. Sodnik sami:

• Hidravlična odpornost, ki ustvarja krogelni ventil DN 80 - 80 mm, je boljša. Prav to: usedline in rje v ravnem delu cevi ustvarijo večjo odpornost na pretok vode kot polna izvrtina v nerjavečem krogelnem ventilu.
• Servisni žerjav praktično ni potreben. O popravilih in revizijah, lahko pozabite.
• Vgradnja - v poljubnem položaju in s katero koli smerjo pretoka vode.

Zdi se, da je pouk o izbiri elementov ventilov in okov je precej očiten. Vse konkurenčne rešitve na ozadju kroglastega ventila izgledajo kot zunanji.

Zaključek

Upamo, da bodo naša priporočila bralcu pomagala pri izbiri optimalne rešitve za svoje namene. Kot ponavadi se lahko ogledate v tem članku z dodatnimi gradivi. Uspehi!
