Žerjav za ogrevanje hladilnika: krogla, stožčaste naprave,

Če nameravate sami začeti popravljati cevi ali baterije, je nujno, da razumete, kateri pipi so namenjeni radiatorjem. Prisotnost pravilno izbranih in učinkovitih zapornih ventilov omogoča ne samo odklop grelnih naprav za popravilo in vzdrževanje, ampak tudi uravnavanje količine hladilne tekočine, ki vstopa v akumulatorje.

V našem članku bomo govorili o tem, katere žerjave je mogoče namestiti in opisati njihove ključne značilnosti.

Naprave za zaklepanje

Krogla

Žerjavi, ki se uporabljajo za vgradnjo v sistem ogrevanja prostorov, je treba razdeliti v dve skupini - zaustavitev in nadzor. Ta delitev je večinoma poljubna, saj zapiralni ventili omogočajo tudi nastavitev gibanja hladila. Seveda je v tem primeru natančnost prilagajanja precej nizka, vendar je mogoče izrezati akumulator iz vira vode.

Najenostavnejša in najpogosteje uporabljena vrsta žerjavov so kroglice:

• Krogelni ventil je namenjen izključitvi radiatorja. Njena zasnova omogoča, da se naprava namesti v odprtem ali zaprtem položaju, tako da se prilagoditev izvaja v skladu z načelom "obstaja toplota - ni toplote".

Bodite pozorni! Načeloma se lahko ventil pritrdi tudi v vmesnem položaju, vendar se bo njegova hitrost obrabe večkrat povečala zaradi trenja delcev, ki so obešeni v vodi proti blokirnemu elementu. Zato je bolje, če tega ne storite brez izjemne potrebe.

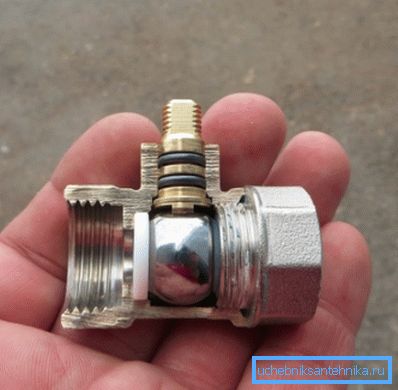

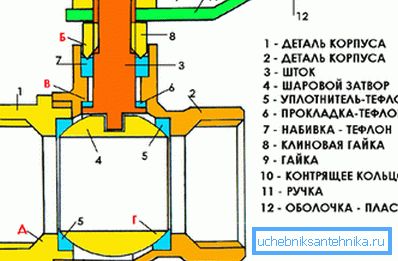

• Blokiranje pretoka hladilne tekočine se izvaja zaradi premikanja kovinske krogle z luknjo soosno s cevovodom. Ko obračate ročico žerjava v dejanje, pride palica, ki obrača kroglo v notranjosti telesa, ki v njej kombinira luknjo z lumnom cevi.
• Deli žerjavov so praviloma izdelani iz jekla, bronaste ali medenine. Fluoroplastične tesnila so odgovorne za tesnjenje spojev in zapornih delov, ki jih lahko po potrebi zamenjate z lastnimi rokami.
• Pristop k radiatorju se izvaja bodisi s konvencionalno matico bodisi s pomočjo "ameriškega".

Konično

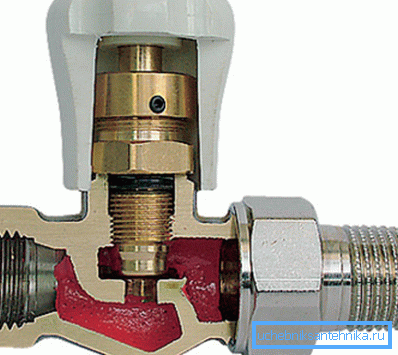

Za razliko od krogličnih ventilov, imajo konusni ventili bolj gladko uravnavanje toka hladila. To zagotavljajo značilnosti njihovega oblikovanja:

• Zaporni element je zožena palica, na površini katere je navoj nameščen.
• Ko zavrtimo vztrajnik, se palica pomika vzdolž navoja, ki se premika v navpični ravnini.
• V najnižjem položaju se lumen cevi popolnoma prekriva. Tesavo prekrivanja zagotavljajo elastične blazinice, ki so nameščene na obročastih utorov stebla.
• Dvignemo blokirni del, odpremo lumen in hladilno sredstvo začne teči v radiator.

Bodite pozorni! Nastavitev notranjega zraka je lahko le približno, zmanjšanje ali povečanje količine tople vode v vsaki bateriji.

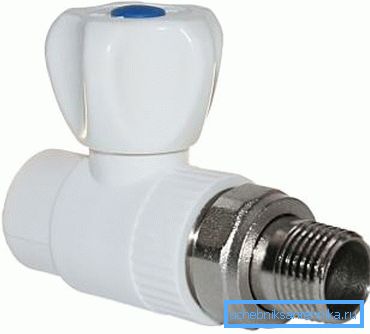

V praksi se najpogosteje uporabljajo bronaste ali medeninaste konvektorje za radiatorje za ogrevanje: samo sistemi so opremljeni s polipropilenom, nekatere cevi pa so izdelane tudi iz plastike. To je posledica razmeroma nizke trdnosti in odpornosti proti obrabi polimerov v primerjavi z zlitinami vodovoda.

Po drugi strani pa polipropilenske pipe za radiatorje stanejo malo manj, zato jih je mogoče uporabiti v pogojih proračunskega primanjkljaja.

Mayevskyjev žerjav

Ko gre hladilno sredstvo v ogrevalni sistem, zrak vstopi v vodo ali proti zamrzovanju.

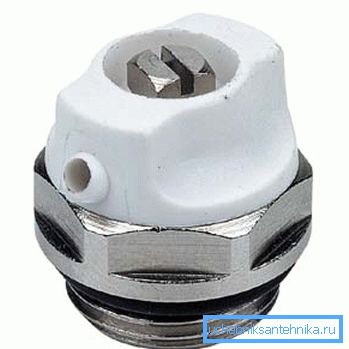

Če ga želite odstraniti, uporabite posebne naprave - tako imenovane Mayevsky pipe:

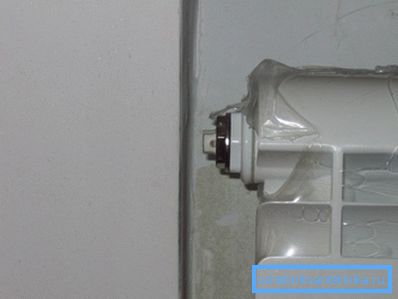

• Zasnova takšnega izdelka je precej preprosta: temelji na blokirni palici, nameščeni v ohišju, navojnem z vtikačem radiatorja.
• Palica se sproži z izvijačem ali s posebnim ključem, ki odpira lumen cevi v sedlu.

Bodite pozorni! Če je mogoče, kupite ventile za izvijač, ker boste redno izgubili ključ, kar ni presenetljivo - enkrat ali dvakrat letno ga boste morali uporabljati.

• Upoštevati je treba, da je zmogljivost takega žerjava majhna, zato ga na primer ne smete postaviti na ekspanzijsko posodo: približno eno uro boste morali iztisniti presežni zrak. V takem primeru je primernejši konvencionalni ventil ali vodni ventil z izlivom navzgor.

Krmilni ventili

Načelo delovanja

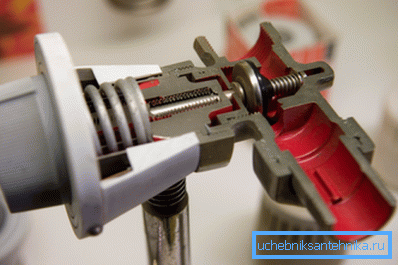

Nastavitvena pipica na grelnem radiatorju je naprava, ki vam omogoča samodejno krmiljenje premikanja hladilne tekočine.

Zasnova takih izdelkov je precej zapletena, a delajo tudi veliko bolj učinkovito kot ventili za ročno nastavitev:

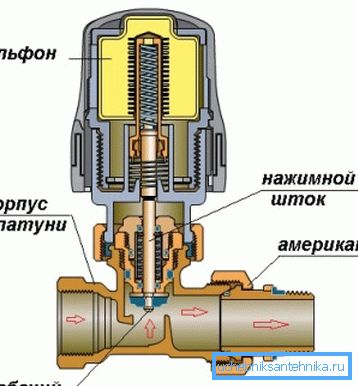

• Za zaznavanje zunanje temperature ustreza mehu - posoda, napolnjena s tekočino ali plinom. Ko se temperatura dvigne, meh širi, kar vpliva na sklop regulatorja.

Bodite pozorni! Cena tekočih in plinskih napolnjenih naprav je približno enaka, vendar so značilnosti dela drugačne. Torej, plinski modeli hitreje reagirajo na spremembe v temperaturi, tekoči modeli pa natančneje prenašajo učinek na pretok hladilne tekočine.

• Razširjeni meh pritiska na steblo ventila, ki pade in postopoma zapira ventilsko sedlo, skozi katero vroča voda vstopi v akumulator.
• Ko se ohladi, opazimo nasprotno situacijo: steblo dviga in lumen sedla se razširi.

Stopnjo začetne stiskanja meha, ki smo si jo določili, bodisi z nastavitvijo želene vrednosti temperature na digitalnem prikazovalniku ali z vrtenjem gumba za mehansko nastavljanje. Tudi toplotni ventil je lahko povezan z zunanjimi senzorji - v tem primeru gibanje palice ne nadzira meh, temveč servo pogon pod delovanjem električnega ali hidravličnega sistema.

Vgradnja termostatskega ventila

Med strokovnjaki se vprašanje o tem, ali je potrebno namestiti pipe na radiatorje, praktično ne razpravlja. Celo namestitev preprostega krogličnega ventila nudi številne prednosti in razpoložljivost visokokakovostnega termostata - in še toliko bolj. Vendar navodila pri namestitvi teh naprav upoštevajo številna pravila:

• Najprej morate izbrati ustrezno modifikacijo ventila. Pri enocevnih sistemih uporabljamo izdelke, kot je RTD-G, za dvotočke - RTD-N.
• Drugič, preden postavimo pipe na radiatorje, preverimo smer gibanja hladilne tekočine (označena s puščico na telesu). Če zmedemo, bo naprava delovala, kot vam je všeč, ne pa na način, kot ga potrebujemo.
• Tretjič, termostatsko glavo postavimo pravokotno na ravnino akumulatorja, tako da tok toplote ne vpliva na njegovo delovanje.

Kako urediti radiatorje z žerjavom je tudi precej enostavno vprašanje:

• Ko je ventil nameščen na radiatorju, preverimo tesnost in hladilno sredstvo hranimo v sistem.

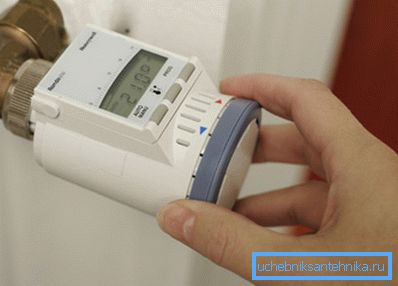

• Z ročico ali številčnico nastavite povprečno temperaturo..
• Po približno uri prilagodimo nastavitev ventila glede na vaše občutke in preverjanje s termometrom v sobi.
• Po potrebi znova ponovite nastavitev., vendar to običajno ni potrebno.

Po tem je običajno treba posegati v delovanje naprave ne več kot enkrat na mesec - z nenadnimi spremembami zunanje temperature.

Zaključek

Nemogoče je reči, kateri žerjavi za radiatorje so boljši. Včasih je dovolj vgraditi navaden krogelni ventil v sistem, včasih pa za zagotovitev udobne mikroklime na vsakem radiatorju je potrebno namestiti termostatski ventil, ki regulira temperaturo v avtomatskem načinu.

Več o uporabljenih vrstah okovja in uporabi pri ogrevanju lahko izvedete, če pazljivo pregledate videoposnetek v tem članku.
