Zunanja vodovodna in kanalizacijska omrežja: predpisane

Kateri SNiP na zunanjih vodovodnih in kanalizacijskih omrežjih je trenutno v veljavi? Kakšne so zahteve za oblikovalce in monterje, ki jih nalagajo? Kateri materiali so narejeni zunanji vodovod? Iz katerih kanalizacijskih sistemov? Poskusimo odgovoriti na ta vprašanja.

Regulatorni dokumenti

Na področju, ki nas zanima, obstajata dve SNiP:

• SNiP o načrtovanju zunanjih omrežij vodovodne in kanalizacijske številke 3.05.04-85.
• SNiP 02.04.02-84, ki vsebuje zahteve za gradnjo zunanje oskrbe z vodo.

Poleg tega: obstaja ločen GOST za pripravo delovnih risb zunanjih omrežij, ki nas zanimajo. GOST 21.604-84 je začel delovati 1. julija 1983 in ostaja veljaven do danes.

Poglejmo ključne zahteve obeh dokumentov.

SNiP 3.05.04-85

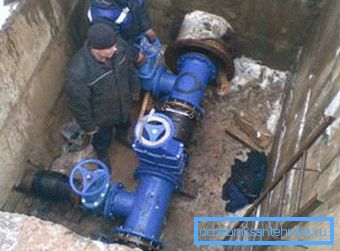

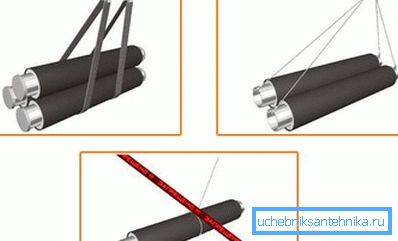

Kako bi bilo treba namestiti zunanje omrežje oskrbe z vodo in kanalizacijo po SNiP? Pri premikanju elementov cevovoda z zaščitno prevleko je treba uporabiti načine nakladanja in transporta, ki izključujejo poškodbe prevleke.

Postavitev cevi v rovu bi morala izključiti vdor tujih predmetov v njih. Pred montažo cevovoda se njegovi elementi pregledujejo od znotraj in očistijo okužbe.

Pri montaži cevovoda brez tlaka iz zvonastih cevi na neenakomeren teren jih je treba položiti z režami po pobočju. Navodilo je povezano z manjšo verjetnostjo puščanja med depresurizacijo povezave v tem primeru.

Neposrednost cevovoda v ravnih odsekih se vizualno preverja, če je očiščen z ogledalom.

Največje dovoljeno odstopanje od položaja osi cevovodov, določenih v projektu, so:

Tlačne cevovode je mogoče položiti v nežen lok ali krivuljo, ob upoštevanju dveh pogojev:

• Montirani so iz vtičnic cevi z gumijastimi tesnili..

• Kotni kot na vsakem vtiču ne presega dveh kotnih stopenj s premerom do 600 mm in 1 kotno stopnjo s premerom nad 600 mm.

Pri kovanju vtičnic so cevi centrirane tako, da je širina reže v vtičnici enaka okoli celotnega oboda.

Varjene jeklene cevi so nameščene s premikom zvara (ravnega ali spiralnega) za najmanj 100 mm. Izjema so cevi s šivom, ki se kuhajo znotraj in zunaj.

Zunanja vodovodna in kanalizacijska omrežja se polagajo s cevi iz litega železa brez gumijastih tesnil z zapiranjem vtičnic s katranom ali bituminiziranim kablom in tesnjenjem z azbestno cementno malto. Podobno je zaključena tudi povezava betonskih in armiranobetonskih cevovodov.

Vendar: pri montaži cevovoda z majhnim premerom z lastnimi rokami je veliko lažje uporabiti sanitarno tesnilo za cevi.

SNiP 02.04.02-84

Kakovost dobavljene vode za gospodinjsko uporabo mora ustrezati vsem zahtevam GOST 2874-82.

Opomba: Ta dokument je trenutno končan. Zahteve za kakovost vode vsebujejo SanPiN 2.1.4.1074-01.

Pri načrtovanju vodovodnega sistema moramo izhajati iz naslednjih normativov o porabi vode:

Vodja ne sme biti manjši od:

• Na vhodu v eno-zgodbo stavbe - 10 metrov.
• Na vhodu v večnadstropno stavbo - 10 m + 4 m na vsakem nadstropju stavbe.
• Na ulici stebra - 10 metrov.

Če se večnadstropna stavba gradi na območju z nizkogradnjo, je opremljeno s svojo črpalno postajo.

Viri vode so lahko:

1. Kanali, reke.
2. Jezera, ribniki in rezervoarji.

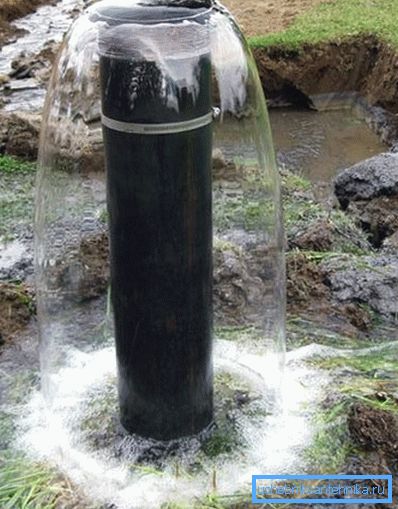

3. Wells.

Za industrijo je dovoljena uporaba obdelane odpadne vode; vendar je v proizvodnem ciklu uporabljena voda, ki ustreza zahtevam za oskrbo s pitno vodo.

Materiali

Ugotovimo, kateri materiali potekajo obsežna gradnja zunanjih vodovodnih in kanalizacijskih omrežij.

Oskrba z vodo

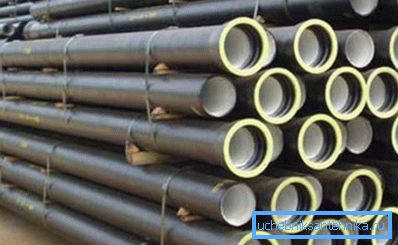

Litje železo je bilo pogosto uporabljeno pri gradnji cevi do konca sedemdesetih let. Nato so uporabili zvončke za lovljenje; tesnjenje je bilo opravljeno s cementnimi ključavnicami in talilnim svincem. Sodobne cevi iz litega železa so opremljene z gumijastimi tesnilnimi obroči in se uporabljajo tam, kjer je potrebna visoka mehanska trdnost.

Jeklene cevi s hitro in tehnološko povezavo trepalnic z varjenimi šivi so zamenjale litoželezo tik pred razpadom ZSSR. Cena inovacij je močan upad vire: popravilo zunanjih omrežij za oskrbo z vodo zaradi korozije in zaraščanja sedimentov se pogosto zahteva 15-20 let po namestitvi.

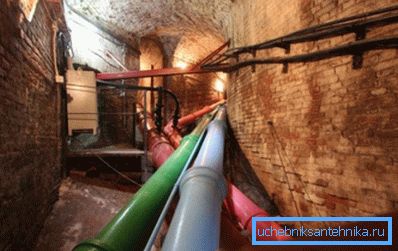

Za primerjavo: cevi iz litega železa, ki se uporabljajo pri gradnji znamenitih vodnjakov Peterhofa, se od začetka leta 1721 niso spremenile.

Trenutno kovinske cevi zamenjujejo cevi iz polietilena. Tlačna cev je povezana z nizkotemperaturnim varjenjem: konci sosednjih trepalnic se raztopijo in stisnejo drug proti drugemu, dokler se taljenje polimerov ne strdi. Minimalna življenjska doba rešitve je ocenjena na 50 let; površina plastike ni poraščena s sedimenti in zagotavlja izjemno nizko hidravlično odpornost.

Odtoki

• Tukaj je bilo opozorjeno na tradicionalno litino: do danes je pogosto postavljena kanalizacija med vodnjaki.
• Reorganizirane betonske cevi se praviloma uporabljajo pri gradnji zbiralcev.
• Keramika se večinoma uporablja v industriji za prevoz kemično agresivnih in visokotemperaturnih odplak.

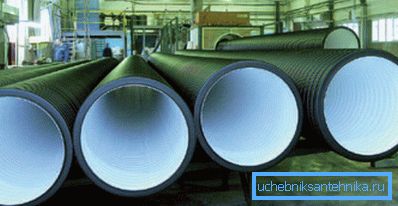

• Cevi za polivinilkloridne cevi se močno uporabljajo skupaj z litino za polaganje sistemov za odvajanje odpadkov z majhnim premerom; ampak za gradnjo zbiralcev, poleg armiranega betona, uporabljamo dvoslojne cevi z zunanjim pokrovom, izdelane iz polietilena.

Zaključek

Z računanjem materialov namerno izpuščamo veliko relativno eksotičnih vrst cevi, ki jih bralec komajda ne bo srečal v vsakdanjem življenju. Dodatne informacije, kot ponavadi, bodo v tem članku ponudile videoposnetek. Uspehi!
