Elementi prezračevanja in njihova vrednost v sistemu

10-06-2018
Prezračevanje

Kot veste, je vsak sistem sestavljen iz sklopa komponent, ki zagotavljajo nemoteno delovanje in vzdrževanje optimalnih pogojev znotraj prostorov. Lahko so izdelki, izdelani iz različnih materialov, in če so bili prej uporabljeni prej kovinski deli, danes se vedno bolj uporabljajo plastični elementi prezračevanja, odlikujejo jih majhne teže in precej dostopni stroški.

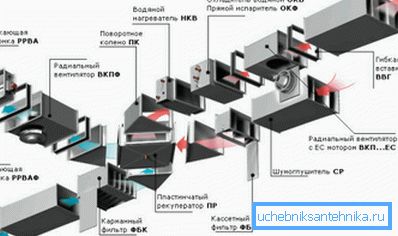

Bolj zapletene so komunikacije, bolj so raznoliki elementi prezračevalnega sistema, ki se uporabljajo v njih.

Glavne vrste elementov

Kljub temu, da je število različnih elementov zelo veliko, obstaja določen seznam, ki se uporablja skoraj vedno, upoštevajte glavna vozlišča, ki so prisotna v skoraj vsakem sistemu.

Ventilatorji in prezračevalni sistemi S to vrsto naprave lahko premikate zrak skozi sistem ali izvedete neposredni dotok ali odtok iz prostora. Če je prostornina zraka velika, se uporabijo cele naprave z visoko produktivnostjo, ki lahko dolgo časa izvajajo prezračevanje.
Zračni kanali S temi elementi se zrak premika v pravo smer. Brez teh preprostih komponent je delovanje sistema nemogoče, zato je zaželeno, da se izberejo visokokakovostni izdelki, njihova cena je nekoliko višja, vendar sta funkcionalnost in videz veliko boljši.
Grelniki zraka Uporablja se v komunikacijah, ki lahko spremenijo temperaturo dobavljenega zraka. Poleg tega so grelniki, ki se najpogosteje uporabljajo, saj se lahko uporabljajo za zmanjšanje stroškov ogrevanja z ohranjanjem optimalne vlažnosti in zračne sestave.
Elementi filtra Brez zračnih filtrov je težko predstavljati tudi najpreprostejše sisteme. Zahvaljujoč njih, prah z ulice ne pride v notranjost zgradb, včasih je obraten proces, ko je zrak iz proizvodnih prostorov očiščen škodljivih sestavnih delov, da se prepreči vstop v ozračje
Regulatorni in blokirni elementi Zasnovan za spreminjanje intenzivnosti dovoda zraka, pa tudi za prerazporeditev in mešanje pri regulaciji temperaturnih indikatorjev. Obstaja veliko vrst te vrste vozlišč, ki so izbrana posamezno za vsak projekt.
Distributerji zraka Ta skupina izdelkov vključuje vse elemente, skozi katere zrak vstopi v prostor ali se odstrani iz njega. Izdelane so v obliki mrež, plošč, sklopov, dodatno opremljene z ventilatorji, drsnimi elementi itd.
Toplotnoizolacijski elementi Uporabljajo se za izolacijo zračnih kanalov, da preprečijo izgubo toplote ali mraza in se izognemo kondenzaciji na površini
Plastični prezračevalni elementi močno poenostavijo namestitveni postopek sami

Funkcije vozlišč in njihovih funkcij

Pregledali smo elemente elementov, zdaj pa se bomo podrobneje in podrobno osredotočili na vsako od njih. Ti podatki vam bodo pomagali izbrati najboljše možnosti za določen sistem.

Ventilatorji in prezračevalne enote

To je eden izmed osnovnih elementov, saj se zahvaljujoč zraku premika zrak v notranjosti sistema in nastane padec tlaka, ki je potreben za gibanje zraka.

Po zasnovi se lahko vse naprave te vrste razdelijo v tri glavne skupine:

  • Aksialne ali aksialne naprave so preproste v oblikovanju in kompaktni, zaradi česar je ta možnost najbolj priljubljena med razvijalci.. Navodila za namestitev so preprosta, zato lahko rečemo, da je aksialni ventilator idealen za majhne sisteme.

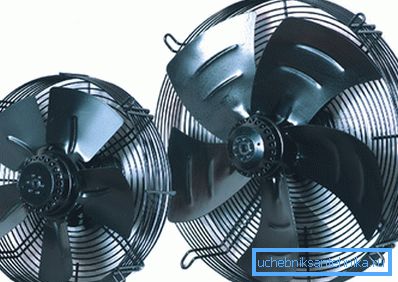

Velikost ventilatorja je izbrana glede na premer vodov.
  • Centrifugalni ali, kako se ti tudi imenovani, radialni ventilatorji, so telo v obliki ušesca, v katerem so nameščene lopatice, ki napajajo zrak v eni smeri. Najpogosteje se izvajajo v kovinskem ohišju in so namenjeni mešanju sesalnega zraka.

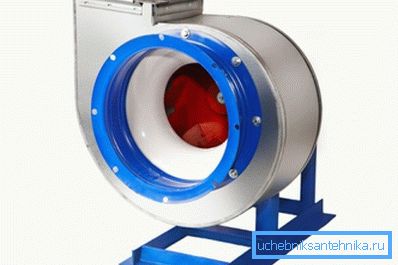

Na fotografiji: radialne naprave se najpogosteje uporabljajo v industrijskih objektih.
  • Diametrični ventilatorji se uporabljajo v klimatskih napravah, zračne zavese pa so precej široke. Izdelani so v obliki kolesa dolžine do 120 cm, ki poteka pravokotno na smer zraka v zračnih kanalih, zato je s svojo pomočjo enostavno spremeniti smer pretoka, značilne lastnosti so visoka zmogljivost in zelo nizka raven hrupa med delovanjem.
Tangencialne naprave - doslej najsodobnejše tehnologije.

Ventilatorje lahko kupite ločeno in kot ločen odsek ali enoto, to je, da so vsi elementi sestavljeni v eno vozlišče, ki je nameščeno na določenem mestu, glede na vrsto razporeditve, lahko razlikujemo med naslednjimi možnostmi:

  • Naprave, nameščene v prezračevalnih kanalih.
  • Notranji sistemi v ventilacijskih komorah.
  • Strešni sistemi.

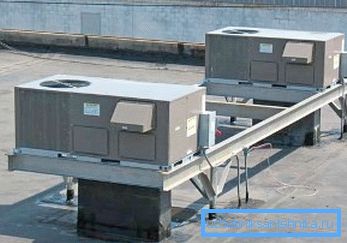

Najbolj produktivne naprave so postavljene na strehe.

Zračni kanali

Vsi elementi prezračevalnih kanalov se lahko razdelijo po skupinah glede na določen atribut, na primer glede na material izdelave obstajajo naslednje možnosti:

  • Kovinski izdelki (najpogosteje iz pocinkanega ali nerjavnega jekla).
  • Kovinske konstrukcije so enote iz plastike, ki so dodatno ojačene s plastjo kovinskega ali kovinskega ogrodja.
  • Izdelki iz plastike se razlikujejo po materialih, iz katerih so izdelani, saj imajo različne vrste plastike različne lastnosti.

Bodite pozorni! Če delate sami, morate izbrati izdelke s prirobnicami, saj je to najpreprostejša in najvišja možnost.

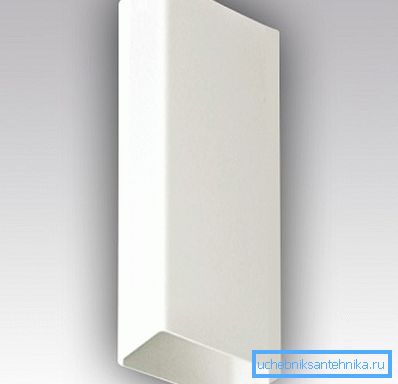

Zračni kanali so lahko okrogli, kvadratni ali pravokotni

Grelniki zraka

Uporablja se v sistemih, kjer je potrebno nadzorovati temperaturo zračnega toka, obstaja več glavnih sort:

  • Vodne naprave uporabljajo vodo, segreto na 90-95 stopinj med delovanjem. Kot toplotni izmenjevalec se uporabljajo naslednji elementi: cevni in ploščni radiatorji, spiralne cevi in ​​druge variante.
  • Parni sistemi uporabljajo toploto vodne pare, ki se sprošča v zrak skozi toplotni izmenjevalec, ki je najpogosteje izdelan iz bakra, aluminija ali druge zlitine z visoko toplotno prevodnostjo.
  • Električni grelniki zraka uporabljajo tok, glavni delovni element je spirala, ki se segreje do visokih temperatur.

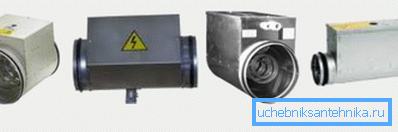

Električni grelec je izbran glede na premer kanala in želeno moč

Filtri

Ta skupina izdelkov je namenjena čiščenju dovodnega ali izpušnega zraka. Če izberete eno ali drugo možnost, vas mora voditi stopnja kontaminacije in zahtevana kakovost čiščenja.

V skladu s splošno sprejetimi standardi lahko vse filtre razdelimo na tri glavne skupine:

  • Grobo čiščenje.
  • Fino čiščenje.
  • Dodatno fino čiščenje.

Zapomni si! Za pravilno čiščenje zraka je potrebno filtrirni element tesno namestiti v poseben okvir, dostop do njega pa mora biti brezplačen, da se lahko zamenja.

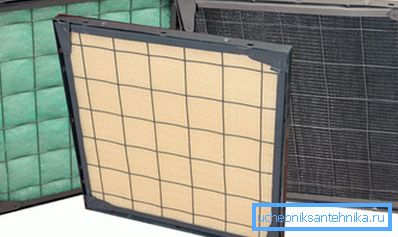

Filtri se razlikujejo glede na stopnjo čiščenja zraka.

Zaporne in nadzorne enote

Obstaja veliko vrst takšnih naprav, upoštevajte njihove glavne možnosti:

  • Glede na način izvedbe ventilov obstajajo neizolirane in izolirane (izolirane) variante.
  • Glede na naravo dela so zapiralni (dvosmerni) in regulacijski elementi.
  • Glede na naravo opravljenih funkcij je mogoče ločiti naprave za ločevanje, mešanje in zaklepanje.
  • Obstajajo tudi nepovratni in konvencionalni ventili, regulirajo membrane in številne druge bolj zapletene in visokotehnološke možnosti.
Regulacijska diafragma lahko spremeni intenzivnost pretoka zraka glede na nastavitve

Distributerji zraka

Skozi te vozlišča zrak vstopa ali se odstrani iz prostora, obstaja veliko število konfiguracij, vendar so najbolj priljubljene naslednje:

  • Poseben strop.
  • Urejena konstrukcija.
  • Rešetke različnih velikosti in oblik.
  • Šobe, ki povečujejo tlak.
  • Naprave z različnimi šobami, ki jih je mogoče zamenjati glede na opravljene funkcije.
Distribucijski elementi izpušnega prezračevanja se lahko izvajajo v različnih konfiguracijah.

Zaključek

Pravzaprav za visoko kakovostno in produktivno prezračevanje ne potrebujete strokovne izobrazbe, vendar je bolje, da s strokovnjaki uskladite načrtovanje sistema, da se izognete napakam in napačnim izračunom.

Videoposnetek v tem članku bo še bolje razumel nekatere od značilnosti te teme.
