Izračun prezračevanja: skoraj zapleten

Kakšen je aerodinamični izračun prezračevanja? Na splošno, kateri parametri se izračunajo? Kako zapletene formule uporabiti? V tem članku bomo poskušali dati najpreprostejše odgovore na postavljena vprašanja, kolikor je le mogoče s primeri.

Kaj izračunati

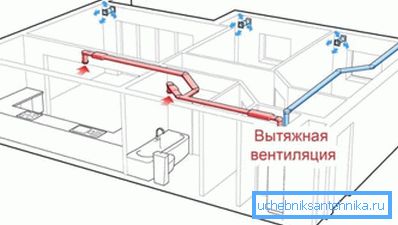

Za tipičen mestni apartma ali majhno kočo je tipična rešitev prisilno izpušno prezračevanje z naravnim dotokom zraka skozi neprepustna okna, vrata ali prezračevalne rešetke v ovojnici stavbe.

Ta shema ima več prednosti v primerjavi z alternativami:

• Cena vseh materialov, potrebnih za njegovo namestitev, običajno ostane znotraj 2-5 tisoč rubljev. V bistvu morate kupiti le nekaj metrov prezračevalne cevi s sponkami, cepilniki in rešetkami, ventilatorjem kanala in dežnikskim deflektorjem, da zaščitite izhod iz cevi iz padavin.

• Namestitev takega sistema ni primer lažji kot prisilni zrak in izpušni sistem. Že zato, ker je treba postaviti en kanal, ne dva.
• Nazadnje, iz katerega koli sistema z naravno cirkulacijo to ugodno primerja z nenehnim pretokom zraka. Na delovanje vezja z naravnim impulzom vpliva temperaturna delta z ulico, smer vetra in njegova moč. Tukaj je hitrost pretoka vedno z najmanjšo napako, ki je enaka zmogljivosti ventilatorjev kanalov, ki ste jih namestili vi.

Opomba: če želite, nihče ne moti, da bi prilagodil svoje vrtenje, zmanjšal ali povečal hitrost izmenjave zraka. Navodilo je smešno preprosto: dovolj je, da odprete vezje napajanja z zatemnilnikom.

Očitno je, da je za prisilno izpušno prezračevanje majhne sobe potrebno izračunati samo dva parametra:

1. Pretok zraka. V skladu z njim izbere enega ali več navijačev.
2. Poleg tega je potreben izračun odseka prezračevalnega kanala.. Njena precenitev bo pomenila neupravičene stroške in poslabšanje videza prostora; nizek odsek bo bodisi omejil pretok skozi prezračevalni kanal ali preveč hrupil pretok zraka.

V prostorih z veliko notranjo prostornino, velikim številom obiskovalcev ali posebnimi prezračevalnimi zahtevami zaradi velikega števila virov onesnaževanja zraka je prezračevanje prisilno zračno ali prisilno zračno.

Hkrati sesalni kanal ne odda le svežega zraka z ulice: ga distribuira v prostornino prostora skozi kanalski sistem in distribucijske mreže, kar pomeni določeno nadtlak. Prav tako je potrebno premagati odpornost kanala.

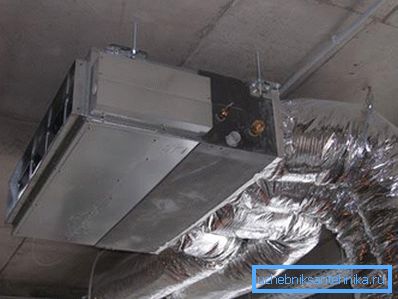

Ne le, da: glede na sedanji SNiP temperatura dovodnega zraka v javnih prostorih ne sme biti nižja od + 15C. Pri poletni vročini tudi pritisk pregretega uličnega zraka, očitno, ne bo dodal udobja. Zato široko uporabo klimatskih naprav z grelci in kanaliziranimi klimatskimi napravami.

V tem primeru bo pri izračunu prezračevalnih sistemov poleg zgoraj navedenega še dve točki:

1. Prevelik tlak, ki ga je ustvaril ventilator.
2. Toplotna moč grelnika ali klimatske naprave.

Začnimo torej.

Pretok zraka

Praviloma se potreba po izmenjavi zraka izračuna na dva načina, pri čemer se nato izbere večja vrednost.

Izračun je možen:

• Glede na prostornino prostora, ob upoštevanju njegove funkcionalnosti in prisotnosti različnih virov onesnaževanja zraka.
• Največje število ljudi v njem.

Izračun prostornine prostora

V tem primeru se uporablja preprosta formula oblike L = NV, kjer je L potreba po prezračevanju, V je prostornina prostora in N je izmenjava zraka. Vrednost L lahko dodamo fiksne vrednosti za različne komunalne sobe ali vrste opreme.

Določamo nekaj vrednosti pogostosti izmenjave zraka in potrebe po zraku za gospodinjske aparate.

Kako uporabljati te vrednote?

Tukaj je primer izračunavanja prezračevalnega sistema za pisarno 150 m2 s tremi stropi, opremljenim s straniščem s tremi stranišči.

1. Skupna prostornina prostora je 150 * 3 = 450 m3.
2. S pogostostjo izmenjave zraka, ki je enaka 1,5, in ob upoštevanju opreme v sušilniku, bo ocenjen pretok zraka 450 * 1,5 + 50 * 3 = 825 m3 / uro.

Izračun po številu ljudi

Osnovne vrednosti so:

• 60 m3 / uro za budilko, ki se ukvarja z močno dejavnostjo;
• 40 m3 / uro za počasne osebe v mirovanju;
• 30 m3 / uro za spalno osebo.

Recimo, da je v naši pisarni ob istem času 15 ljudi. Ker se verjetno ne bodo lotili težkega fizičnega dela, se v izračunih lahko uporabi pretok zraka 40 m3 / uro na osebo. 40x15 = 600.

Ker je 825 kubičnih metrov na uro, pridobljenih s prvo metodo, večje od 600, je to prva vrednost, ki bo uporabljena kot izhodišče za nadaljnje izračune.

Poseben primer

Poseben članek je izračun prezračevanja v sili. Njena funkcija je nevtralizirati presežek največje dovoljene koncentracije škodljivih snovi med sproščanjem. Tipične vrednosti zračnega menjalnega tečaja - 5-10.

Vendar: natančno vrednost številčnosti lahko dajo samo tehnologi podjetja ob upoštevanju vsebine možnih emisij in največjih dovoljenih koncentracij ustreznih snovi.

Odsek vodov

Kako s svojimi rokami narediti izračun prezračevalnih kanalov za določen pretok zraka skozi njih?

Formula ima obliko S = 2,778L / V.

V njem:

• S je območje prečnega prereza v kvadratnih centimetrih.
• L - pretok zraka v kubičnih metrih na uro.
• V - pretok v metrih na sekundo.
• 2.778 je ujemajoč dejavnik, ki omogoča, da rezultat dobimo v kvadratnih centimetrih brez dodatnih preračunov.

Razmerje med hitrostjo pretoka in prerezom je obratno. Povečanje hitrosti lahko dosežete z manjšim prezračevalnim kanalom. Vendar pa s hitrostjo več kot 4 m / s zraka začne hrupno hrupati, zato v praksi za bivalne prostore parameter V vzame v razponu 34 m / s.

Kakšen bo izgled prezračevalnih kanalov za našo 150-metrsko pisarno?

1. Poraba zraka, ki smo jo že izračunali: 825 m3 / uro.
2. Hitrost pretoka zraka je največ 4 m / s.
3. Tako najmanjši dovoljeni del vodov znaša 2,778 * 825/4 = 572,9625 cm2.

Ker proizvajalci ne navajajo območja prereza, temveč premer okrogle cevi in ​​velikosti sten za pravokotne, moramo opozoriti na formule za območje kroga in pravokotnika.

Recall:

• Površina kroga je enaka produktu števila pi in kvadratu polmera.
• Površina pravokotnika je enaka produktu njegovih strani.

Preprost izračun bo pokazal, da bo v našem primeru najmanjši premer krožnega kanala 27 cm (upoštevajoč dejanske dimenzije prezračevalnih cevi - 280 mm). Pravokotni kanal ima lahko velikost, na primer 600x100 mm.

Tlak

Natančen aerodinamični izračun prezračevalnega sistema za načrtovalni tlak, ki ga povzroča klimatska naprava, je izredno zapleten.

Pri tem mora upoštevati zelo obsežen seznam dejavnikov:

• Dolžina in premer ventilacijskih kanalov.
• Material in hrapavost njihovih sten.
• Število in kot zavojev.
• Prehodi premerov.
• Odporni filtri, grelniki in toplotni izmenjevalci.

Obstaja tudi dobra novica: celo precejšen presežek projektnega tlaka s fiksno zmogljivostjo grozi samo z rahlim prekoračenjem električne energije.

Zato izračun običajno poteka po poenostavljeni metodi:

• 75-100 Pa zadostuje za prezračevanje prostora s površino 50-150 m2.
• 100-150 Pa - za 150-350 m2.

Toplotna moč

Za grelec in za kateri koli tip hladilnika se izračuna po formuli P = 0,336 * Dt * L.

V njem:

1. P je želena vrednost toplotne moči v vatih.
2. 0,336 W * h / m3 - toplotna prostornina zraka.
3. Dt je najvišja delta temperature med ulico in pretokom dovodnega zraka v stopinjah.

Recall: najmanjša temperatura dovodnega zraka za bivalno sobo je + 15C, optimalna je +18.

1. L - pretok zraka v kubičnih metrih na uro.

Torej, z minimalno zunanjo temperaturo -38 ° C, temperaturo dovodnega zraka + 18 ° C in porabo 825 m3 / h, bo izračunana moč grelnika 0,336 * (38 + 18) * 825 = 15523,2 vatov.

Zaključek

Upamo, da bodo zgornje tehnike in formule koristne za bralca. Videoposnetek v tem članku mu bo priskrbel dodatne informacije o tem, kako je mogoče izračunati prezračevanje v različnih primerih.

Uspehi!
