Kako izbrati ventilator za prezračevalni sistem stanovanjske

Da bi v svojem domu pravilno opremili sistem prezračevanja s prisilnim zrakom s prisilnim kroženjem zraka, morate najprej izbrati najprimernejši aksialni, centrifugalni ali ventilski ventilator za vse potrebne parametre, kar je najpomembnejši obratovalni mehanizem tega sistema.

Pri izbiri te naprave morate upoštevati veliko število različnih zunanjih dejavnikov, kot so: skupna prostornina prezračevanega stanovanjskega prostora, oblika, material in površina prečnega prereza zračnega kanala, najmanjša in najvišja temperatura zraka v zraku, celotna dolžina prezračevalnega sistema in nekaj drugih pomembnih kazalniki.

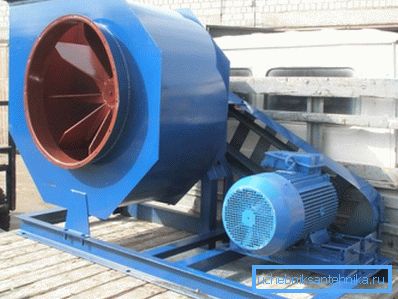

Visoko zmogljiv centrifugalni ventilator.

Pregled domačih navijačev

Da bi bralcu pomagali izbrati najprimernejšo možnost za sebe, bo ta članek opisal različne vrste električnih ventilatorjev, ki so namenjeni uporabi v domačih prezračevalnih sistemih, pa tudi njihove glavne značilnosti in kratek pregled glavnih prednosti in slabosti določenega modela.

Hkrati se lahko ta člen obravnava kot popolno navodilo za izbiro ventilatorja izpušnih plinov ali ventilatorjev ventilatorja za domači prezračevalni sistem s prisilnim kroženjem zraka.

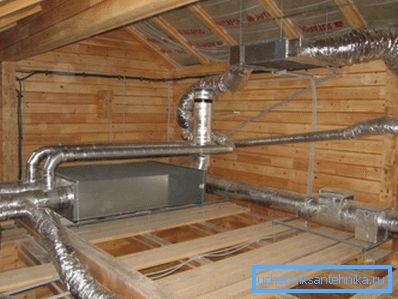

Prezračevalni sistem sodobne stanovanjske stavbe.

Namen in glavne funkcije

Normalno delovanje domačega prezračevalnega sistema z naravno kroženje zraka postane možno zaradi rahlega padca atmosferskega tlaka v območju med vstopom v kanal dovoda zraka in izpustom izpušnega kanala.

Hkrati za normalno delovanje takšnih sistemov je treba istočasno izpolniti naslednje pogoje:

  1. Da bi zagotovili potrebno razliko atmosferskega tlaka in s tem naravnega potiska v sistemu, je potrebno, da se izhod nahaja na višini vsaj 4 metrov nad, glede na raven dovoda.
  2. Da bi zagotovili potrebno zmogljivost, pri nizki hitrosti zraka, je treba uporabiti zračne kanale velikega prereza.
  3. Prečni prerez prezračevalnih kanalov mora biti čim bližje obodu, njihova notranja površina pa mora biti enakomerna in gladka, tako da ne povzroča turbulentnega turbulence v zračnem toku.

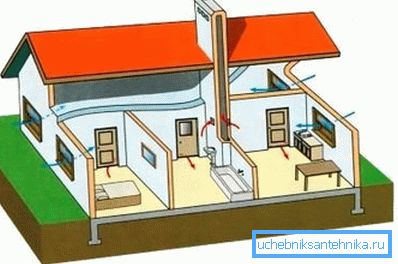

Shema naravnega prezračevanja v stanovanjski zgradbi.

Če je električni ventilator vključen v vezje prezračevalnega sistema, upoštevanje zgornjih pogojev ni potrebno zaradi naslednjih razlogov:

  1. Razlika v zračnem tlaku med izpustnimi in izpušnimi potmi je zagotovljena z delovanjem pogona ventilatorja, zato višinska razlika v tem primeru nima nobenega temeljnega pomena.
  2. V prisilnih prezračevalnih sistemih je hitrost pretoka zraka bistveno višja, zato imajo zračni kanali z majhnim odsekom večji pretok.
  3. Vbrizgalni ali izpušni ventilatorji omogočajo večji padec tlaka v sistemu kot v primeru naravnega vleka zraka, zato se v večini primerov zanemarjamo odpornost notranjih površin in turbulentnih zasukov.
Na sliki je prikazana sistem prisilnega prezračevanja stanovanjskega stanovanja.

Bodite pozorni! Najvišja hitrost zraka v sistemih naravnega prezračevanja je 1 m / s, medtem ko se v sistemih s prisilnim vbrizgavanjem zraka ali črpanjem iz zraka lahko njegov pretok premika s hitrostjo vsaj 3 m / s.

Vrste gospodinjskih ventilatorjev

Skoraj vsi domači ventilatorji vozijo električni motorji, vendar se mnogi modeli razlikujejo glede moči motorja, hitrosti, zmogljivosti, največjega delovnega tlaka, vrste uporabljenega rotorja, dovoda zraka, velikosti, teže in številnih drugih tehničnih parametrov.

Na podlagi načela oskrbe z zrakom in vrste uporabljenega rotorja lahko vse obstoječe modele razdelimo na več tipov.

  1. Najenostavnejši, a hkrati najpogostejši modeli, ki se najpogosteje uporabljajo v vsakdanjem življenju, so aksialni električni ventilatorji.

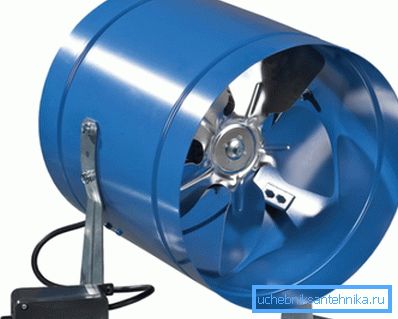

Naprava z aksialno shemo dovajanja zraka.
  1. Modeli s centrifugalnim vbrizgavanjem zraka, ki lahko ustvarijo višji tlak in razvijejo večjo hitrost pretoka zraka, se štejejo za bolj produktivne.
  2. Ena od vrst takšnih modelov je sistem z diametralno razporeditvijo rezil, vendar se zaradi nerodnega oblikovanja praktično ne uporablja v vsakdanjem življenju.
  3. Za vgradnjo v notranjost kanalov uporabljajo ventilatorje, ki so majhni in imajo razmeroma nizko raven hrupa.

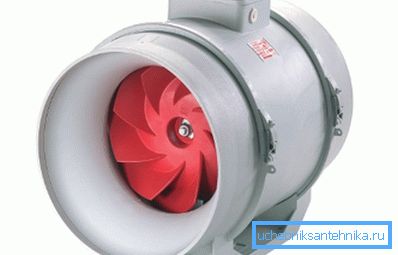

Raznolikost domačega ventilatorja.

Aksialni ventilatorji

To ime je dobilo aksialno oz. Z drugimi besedami aksialni ventilator, ker je med delovanjem smer gibanja zračnega toka na isti osi z ravnino delovnega rotorja.

Ta sistem se pogosto uporablja v sistemih za prezračevanje gospodinjstev, ker ima naslednje prednosti:

  1. Elektromotorji Takšne naprave imajo praviloma majhno porabo energije, zato so zelo ekonomične in lahko delujejo dolgo, ne da bi se ustavile.
  2. Aksialni gospodinjski ventilatorji ne morejo razviti visokega tlaka, hkrati pa je njihova moč dovolj, da neprestano spreminja celotno količino zraka v prostoru. Ta način delovanja vam omogoča, da v celotnem času delovanja zagotovite enakomerno izmenjavo zraka, hkrati pa vam omogočajo, da se znebite dima in neprijetnega vonja ter se izognete nastanku osnutkov.
  3. Aksialno vbrizgalno vezje zrak ima najpreprostejšo konstrukcijo, ki je ravno zračni kanal z rotorjem v njem in pogonskim električnim motorjem, zato je cena takšnih naprav znatno nižja od stroškov drugih bolj zapletenih modelov.

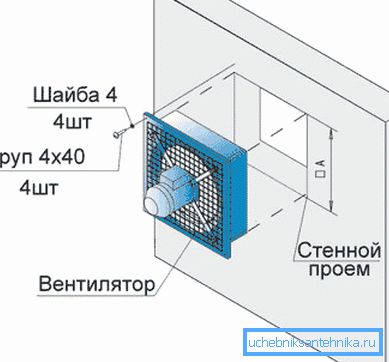

Shema vgradnje osnega pokrova v odprtino stene.

Nasvet! Druga prednost aksialnih ventilatorjev je najnižja raven hrupa, med drugimi podobnimi napravami, zato se najpogosteje uporabljajo kot izpušni pokrovi za prezračevanje kuhinje, kopalnice, kopalnice, kopalnice in drugih gospodinjskih prostorov.

Izpušni in tlačni centrifugalni ventilatorji

Za delovanje kompleksnih prezračevalnih sistemov z velikim številom zračnih kanalov in različnih pomožnih naprav ter z veliko dolžino glavnih kanalov za vbrizgavanje in izpušni zrak potrebujemo visoko zmogljive industrijske ventilatorje, ki lahko v kratkem času premikajo veliko količino zračnih mase.

Najpogosteje se za reševanje takih problemov uporabljajo naprave s centrifugalnim sistemom za premikanje zraka, katerih načelo je naslednje:

  1. Delovno telo stroja je zunanji kovinski okvir iz nerjavečega ali galvaniziranega jekla, znotraj katerega je vrtljivi boben montiran na kroglične ležaje.
  2. Stene bobna vsebujejo veliko število radialno nameščenih rezil, ki med vrtenjem vrtijo pretok zraka, kar omogoča vrtenje.
  3. Kot posledica vrtenja, pod vplivom centrifugalne sile se delci zraka vržejo iz središča vrtljivega bobna na notranjo stran kovinskega ohišja, po katerem se stiskanje v zaprtem prostoru usmeri v izhod iz izpustne poti.

Industrijske radialne ventilatorje praviloma poganjajo močni električni motorji, ki delujejo v stalnem ali cikličnem načinu in se aktivirajo ročno ali ko se aktivirajo senzorji samodejnega klimatskega sistema.

Načelo delovanja centrifugalnega kompresorja.

Bodite pozorni! Centrifugalni električni ventilatorji lahko delujejo enako učinkovito tako za oskrbo kot tudi za odstranjevanje zraka, zato se lahko glede na vrsto priključka uporabljajo v sistemih prezračevanja z dovodom in izpušnimi plini.

Ventilatorji

Kanalske naprave so primarno namenjene za vgradnjo v zračni kanal, pa tudi pri prekinitvi glavne cevi, ki oskrbuje ali odzračuje zrak kot neodvisen ali pomožni mehanizem dovoda in izpušnega prezračevanja.

Med glavnimi značilnostmi ventilatorjev so naslednji značilnosti:

  1. Najpogosteje se izdelujejo po aksialni shemi, zato jih odlikujejo njihova kompaktna velikost in nizka raven hrupa.
  2. Takšne naprave je mogoče preprosto namestiti z lastnimi rokami tako v načrtovanih kot tudi v obstoječih sistemih prezračevanja.
  3. Trenutno obstaja velik izbor različnih modelov, ki se razlikujejo glede na velikost, obliko, zmogljivost in druge tehnične parametre, zato izbira ustrezne naprave ne bo otežena.

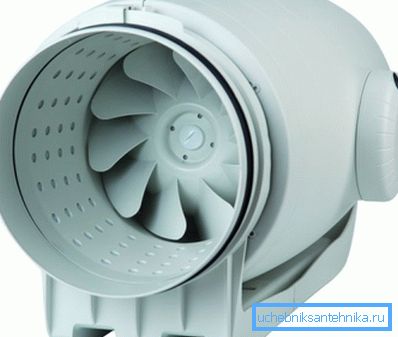

Kanalski polnilnik centrifugalnih tipov z znižanim nivojem hrupa.

Nasvet! Tudi pri vgradnji v zaprtih prostorih je treba dati prednost napravam iz plastike, nerjavečega jekla ali drugih materialov, ki so odporni proti koroziji, ker so v zraku v zraku vedno prisotne vodne pare, ventilacijske in klimatske naprave pa imajo vedno večjo težo kondenzacije.

Multizone naprave

V centralnem sistemu za odstranjevanje dima ter v prezračevalnem in klimatizacijskem sistemu v privatni hiši je primerna uporaba večzonske naprave, ki je visoko zmogljiv centrifugalni ventilator, nameščen v tehnični sobi, na primer v kleti ali na podstrešju.

Njegova glavna značilnost je, da na svojem ohišju obstaja več priključnih prirobnic za povezavo izpušnih ali izpustnih zračnih kanalov, od katerih lahko vsaka samostojno služi različnim stanovanjskim ali uporabnim prostorom.

Tako lahko ena naprava v celoti zagotovi delovanje sistema oskrbe in izpušnega prezračevanja celotne stanovanjske stavbe.

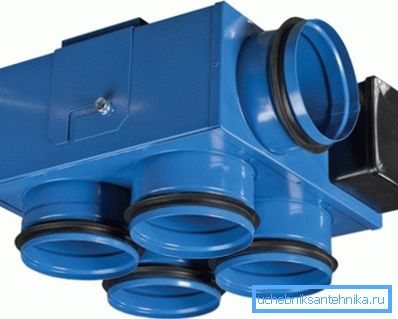

Vhodne in izstopne šobe večstopenjskega centrifugalnega ventilatorja.

Nasveti in triki

Da bi bila pravilna izbira domačega ventilatorja odvisna od njegovega namena in izvajanja določenih nalog, je treba upoštevati naslednja pravila:

  1. Za učinkovito prezračevanje kopalnic in sanitarij je potrebno izbrati aksialno napravo z nazivno kapaciteto najmanj 30 m? / Uro.
  2. Za vgradnjo v prostore z visoko vlažnostjo, na primer pri tuširanju ali kopeli, morate zagotoviti, da raven zaščite ni nižja od IP.

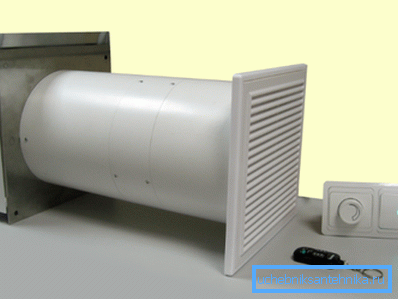

Kompaktna gospodinjska prezračevalna naprava z daljinskim upravljalnikom.
  1. Najlažje je določiti optimalno delovanje kuhinjskega pokrova s ​​pomnožitvijo skupnega volumna za 10. Na primer, velikost kuhinje 4 x 3 m s stropno višino 2,8 m znaša 33,6 m, oziroma mora biti zmogljivost ventilatorja za izpuh najmanj 330 m ? / uro
  2. Prostornina izpušnega zraka za stanovanjske prostore se določi v skladu s podobno shemo, vendar se v tem primeru skupna prostornina prostora pomnoži z 10, vendar za 3.
  3. Če je potrebno, hitro ogrejte sobo, lahko uporabite električni grelniki za ventilatorje za hišo, v kateri je nameščen električni grelni element pred rotorjem zračnega puhala.

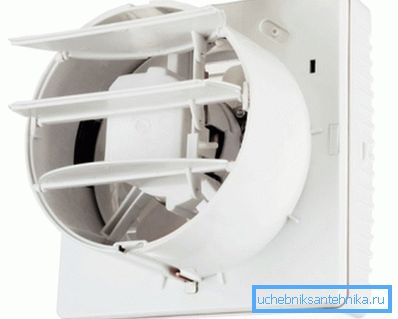

Odprt krmilni ventil.

Nasvet! Da bi preprečili nezaželen vstop ohlajenega atmosferskega zraka iz ceste v prostor, morajo biti vsi gospodinjski ventilatorji opremljeni s povratnim ventilom.

Zaključek

Po branju tega članka lahko sklepamo, da je najboljša možnost za kuhinjo, kopalnico in stranišče, pa tudi za stanovanjske prostore stanovanja ali majhne zasebne hiše konvencionalni aksialni ventilator, ki je nameščen v okenski odprtini okna ali prezračevalne rešetke skupnega navpičnega dvižnika.

Če želite vizualno predstaviti, kako to storiti sami, si lahko ogledate videoposnetek v tem članku ali preberete podobna gradiva na naši spletni strani.
