Kako opremiti prezračevanje kotlovnice zasebne hiše

24-06-2018
Prezračevanje

Nekateri lastniki, ki postavljajo kotlovnico v svoj dom, zanemarjajo zahteve in pravila, kar lahko vodi k nadaljnjim katastrofalnim posledicam. Med delovanjem kotla v prostoru ustvari raztopljen prostor, ki zahteva zadosten pretok svežega zraka, sicer obstaja nevarnost povratnega sunka. Danes je naš cilj, da vam povemo, kako naj bi se kotlovnica morala prezračevati po SNiP in jo pokazati z zgledom.

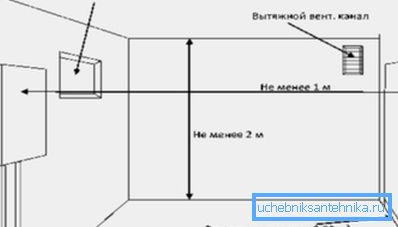

Na fotografiji - shema prezračevanja kotlovnice

Zakaj jo potrebuješ?

Ne pozabite, da je pravilno nameščena izmenjava zraka v prostoru, kjer je nameščen kotlov, predpogoj za njegovo delovanje. Če zanemarite ta vidik, lahko koncentracija plinov ogljikovega monoksida v kotlovnici doseže velikosti, ki ogrožajo vaše zdravje, pa tudi vse, ki živijo v hiši. Metode kroženja zračnih mase v njej so lahko drugačne in so odvisne od vrste opreme za ogrevanje (glej tudi članek Testiranje prezračevanja: preizkušene vrednosti in regulativne zahteve).

SNiP zagotavlja prezračevalni sistem, ki je potreben za odstranjevanje presežne toplote iz opreme in cevovodov ter vzdrževanje čistega zraka na delovnem področju. Kadar tega ni mogoče doseči z naravnim gibanjem zračnih tokov, je potrebna namestitev naprav, ki omogočajo prisilno pretvarjanje zraka. Cena sistema se v tem primeru poveča.

Pravila prezračevanja kotlovnice

Pri oblikovanju zasebne hiše pazimo na vsako malo stvar, ki se lahko pojavi pri načrtovanju in notranjosti vsake sobe. Na tej stopnji je treba skrbno načrtovati prostor za kotlovnico, ki je bistven element.

Prezračevanje v kotlovnici s plinskim kotlom do 350 kW

Čeprav ne potrebujejo nobenih posebnih talentov, ker so bili vsi osnovni parametri že dolgo urejeni, bi morali to nalogo še vedno prevzeti resno. V nasprotnem primeru lahko ogrozite ogenj, ne pa tudi globe iz požarnega nadzora zaradi kršenja delovnih predpisov.

Vrste

Najpogosteje se zemeljski plin uporablja kot gorivo v zasebnih stanovanjih, za kar je potrebno stalno oskrbo s svežim zrakom, ki je sposoben v zadostni meri izkoristiti proizvode zgorevanja. Običajno prezračevanje je običajno dovolj za zagotovitev pravilnega prezračevanja. V prostoru, kjer so nameščena stara vrata in okna, zrak pušča skozi različne vrzeli.

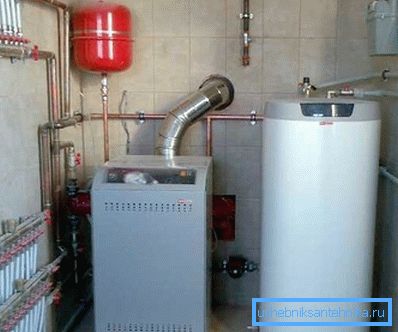

Dimenzije kotlovnice v zasebni hiši ne ustrezajo vedno standardom

Če je prostor bolj ali manj zaprt, priporočamo dodatno prezračevanje. Torej lahko iz kotlovnice odstranite presežne produkte zgorevanja in ostanke nezgorelega plina, sledi tega pa bodo jasno vidne v obliki saj na stropu in stenah. Vendar pa je neustrezni videz kotlovnice najmanj problemov, ki jih lahko povzroči slabo prezračevanje.

Naravno
  1. Uporablja se za kotle do 30 kW.
  2. Navodilo vam omogoča, da naredite luknjo v steni O100-150 mm, nato pa v njej vstavite plastično cev, ki bo nekakšen zračni kanal.
  3. Običajna plastična ali kovinska očesa lahko zagotovijo zaščito pred zunanjimi ostanki.
  4. V notranjost kanala namestite protipovratni ventil, ki preprečuje uhajanje zraka.
  5. Izpustno luknjo namestite na enak način, ki ga prekrijete na izhodu iz atmosferskih kletk v obliki snega in dežja.
  6. Namestite dovod v spodnjem delu stropa za ogrevano ogrodje, tako da zrak takoj teče neposredno v zgorevalno komoro in se ne razprostira skozi kotlovnico.
  7. Postavite izpušno luknjo nad kotlom, saj se bodo proizvodi zgorevanja dvignili.
Mehansko
  1. Uporablja se v primeru, ko ni mogoče opremiti naravnega prezračevanja.
  2. Omogoča prilagoditev izmenjave zraka, kar je nemogoče narediti v naravnem okolju.
  3. Glavni elementi sistema so ventilatorji, ki morajo pri izbiri dodati približno 30% do največje količine pretoka zraka s strani kotla.

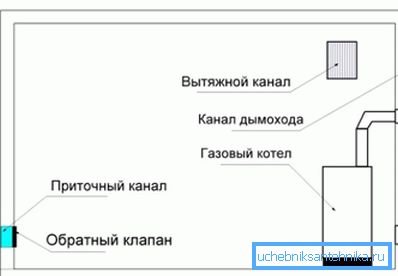

Kako opremljeno prezračevanje v kotlovnici zasebne hiše

Zahteve dimnika

Pri urejanju dimnikov kotlovnice morate upoštevati tudi določena pravila. Njihovo izvajanje je zelo pomembno tudi za varno delovanje plinskega kotla.

Zahteve natančneje razmislite:

  • pri izbiri premera cevi je potrebno upoštevati priročnik za opremo;
  • Cevi ne dvigujte nad grebenom strehe nad 5 m;
  • vgradnja dežnikov na dimnike je prepovedana;
  • Presek dimnika je treba izbrati v skladu s posebnim modelom kotla;

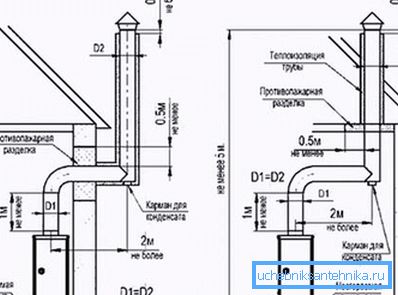

Plinski kotel dimnik
  • cev mora biti cilindrična in izdelana iz kovine, potrebno je tudi zagotoviti luknjo za čiščenje;
  • Na dimnik je prepovedano izdelati več kot tri krivine ali zavoje.

Nasvet: Resno upoštevajte vse zahteve za namestitev dimnika, sicer lahko njegovo nepravilno delovanje povzroči tragične posledice.

Kovinska vrata v kotlovnici s prezračevanjem

Kako izračunati prezračevanje kotlovnice zasebne hiše

Zamenjava zraka v prostoru mora ustrezati SNiP II-35-76.

Zagotavlja takšne zahteve v kotlovnicah, kjer ni stalnega spremljevalnega osebja:

  • Pri uporabi plinske opreme je potrebno zagotoviti trikratno izmenjavo zraka za 1 uro obratovanja kotla. V tem primeru se ne upošteva količina zraka, potrebnega za vzdrževanje procesa izgorevanja;
  • višina kotlovnice mora biti 6 m. Če tega ni mogoče storiti, kar je najpogosteje v zasebni hiši, je treba zvišati tečaj zraka tako, da se za vsak meter zmanjšanja tega parametra dodaja 25%;
  • v primeru nezadostnega pretoka zraka skozi prezračevalne kanale na naraven način je potrebno namestiti prisilni sistem za izmenjavo zraka.

Te zahteve so skupne za kotle na plin in na trda goriva. Na mestu namestitve prezračevalnega sistema so le majhne razlike.

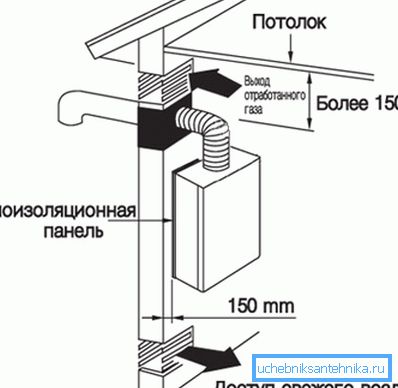

Prezračevanje plinskih kotlovnic - oskrba in proizvodnja zračnih mas

Nasvet: preden kupite potrebno opremo in namestite zračne kanale z lastnimi rokami, morate izvesti izračun glavnih parametrov.

Pri kotlih za gospodinjstvo je možen poenostavitev izračuna ob upoštevanju naslednjih parametrov:

  1. Prostornina prostora.
  2. Hitrost zraka (najmanj 1 m / s).
  3. Stopnja povečanja hitrosti zračnega prometa, ki je odvisna od višine zgornjih meja.

Te značilnosti bodo potrebne za izračun potrebnega premera zračnega kanala.

Primer:

  1. Dimenzije kotlovnice so 3x3x2.5 m (širina, dyne, višina). Od tu najdemo prostornino, ki je enaka 22,5 m ?.
  2. Izračuna se tečaj zraka ob upoštevanju koeficienta: (6-2,5) x0,25 + 3 = 3,9.

V skladu s tem mora biti 1 ura z naravnim prezračevanjem 3,9 x 22,5 = 88 m? zraka.

Premer kanala se izračuna na naslednji način:

F = 88 m3 / 3600 = 0,024 m2,

po prenosu na kvadratni premer dobimo vrednost 88 mm, najbližja vrednost standardnega premera cevi je 100 mm.

V tem primeru smo izvedeli prezračevalne prezračevalne prezračevalne prezračevalne sisteme, moramo biti popolnoma enaki.

Zaključek

Nemogoče je prezreti pravila in zahteve gradbenih kod pri urejanju kotlovnice v zasebni hiši, kjer prezračevanje igra eno najpomembnejših vlog. V tem članku smo se pogovarjali o glavnih, prav tako pa smo pojasnili na primer kako pravilno izračunati prezračevalne kanale, da zagotovimo pravilno izmenjavo zraka v prostoru s kotlom na plin ali trdo gorivo (glej tudi članek Samodejno krmiljenje prezračevanja v prostoru).

Videoposnetek v tem članku vam bo pomagal najti dodatne informacije o tej temi.
