Oblikovanje izpušnega prezračevanja: osnovna pravila in

Učinkovito prezračevanje je potrebno za vsako stavbo, naj bo to industrijski kompleks, država koča ali stanovanje v visoki stavbi. Predhodna sestava projekta vam bo omogočila, da se izognete morebitnim inženirskim napakam pri izvajanju inštalacijskih del, da jih izvedete bolj ekonomično in učinkovito. V tem članku obravnavamo glavna načela načrtovanja prezračevalnih sistemov.

Splošne določbe

Zakaj je stavba sploh prezračevana? Podrobneje se lotimo tega vprašanja, da bi v celoti doživeli pomen popolnega prezračevalnega sistema:

Namen

1. Zamenjava zračnih mas. Če se to ne naredi, se v zaprti sobi kopičijo:

• ogljikov dioksid, ki je produkt človeškega dihanja;
• ogljikov monoksid, ki prihaja iz ogrevalnih naprav in peči in predstavlja največjo grožnjo za zdravje prebivalcev; (Glej tudi članek Gofra za prezračevanje: funkcije.)

• neprijetne vonjave, ki najpogosteje prihajajo iz stranišča in spremljajo proces kuhanja;
• prah, patogene snovi in ​​morebitne izločke notranjih predmetov.

Z takšno sestavo je zrak neprijeten in celo nevaren za prehrano ljudi, kar lahko privede do nastanka številnih bolezni.

1. Izločanje vlage. Pravočasno in učinkovito sušenje sten, tal, stropa in kosov pohištva pomaga preprečiti pojav gliv, plesni in razvoj gnitja.

Nasvet: poleg razporeditve prezračevalnega sistema na mestih oblikovanja plesni je priporočljivo uporabljati posebne antiseptike. To bo močno povečalo učinkovitost problema.

Vrste

Obstajajo dve glavni možnosti za izvedbo prezračevanja v zasebni hiši ali stanovanju:

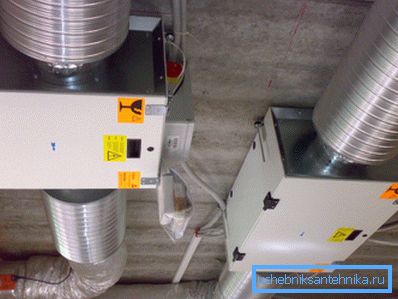

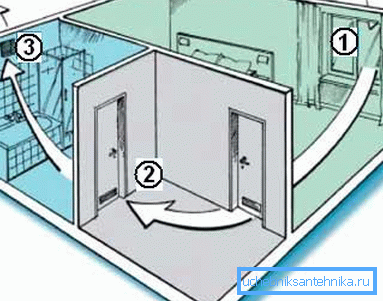

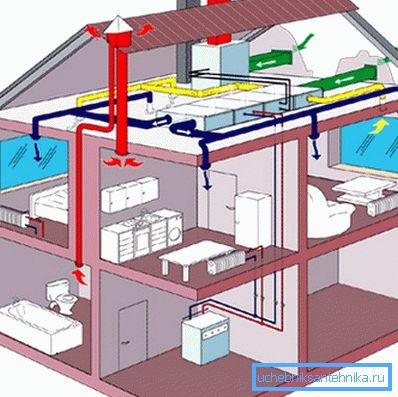

Pri majhnih apartmajih je navadno zadosten naravni sistem, ki se nahaja v kopalnici in seveda v kuhinji. Toda za prostorno zasebno hišo z več kot enim nadstropjem potrebujete bolj zapleteno organizacijo prezračevanja s predhodno zasnovo. (Glej tudi članek Prezračevanje strehe: funkcije.)

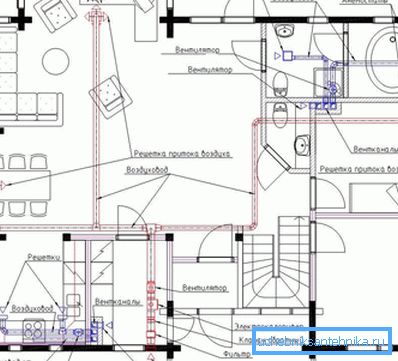

Pripravljalni projekt

Lahko oblikujete sami ali pustite strokovnjakom to storiti. V vsakem primeru je vredno seznaniti s temeljnimi načeli take naloge.

Nasvet: priporočamo, da izvedete načrt prezračevalnega sistema, preden se začne gradnja hiše. To vam bo omogočilo, da dosežete večjo učinkovitost in namestite prezračevalne kanale v oblikovanje prostorov, ki bodo videti bolj estetsko prijetne, kot pa jih prikrivati ​​v že zgrajeni stavbi.

Tehnična naloga

Projektiranje izpušnega prezračevanja se začne s pripravo tehničnih specifikacij, ki bi morale upoštevati:

• število vseh sob;
• površina vsake sobe;
• arhitektura celotne zgradbe;
• funkcije, ki jih opravlja vsaka soba;
• število in mesto vseh dodatnih predmetov, ki pomembno vplivajo na gibanje zračnih mas: kopalnice, klimatske naprave, peči, kamine in druge podobne inženirske konstrukcije.

Izračunavanje

Zdaj pa poglejmo, kako izračunati izpušno prezračevanje. Da bi to naredili, moramo poiskati sprejemljivo moč sistema, merjeno s številom kubičnih metrov zraka na uro, ki jo prečimo, za vsako sobo posebej in za zgradbo kot celoto.

Ta indikator je odvisen od naslednjih dveh parametrov:

1. Tečaj zraka enoposteljne sobe. Ta vrednost nima razsežnosti in določa intenziteto zamenjave zračnih mas glede na funkcionalni namen prostora. Na primer, za stanovanjska območja je enako 1, vendar ne manj kot 30 m.³/ h na osebo in za bolj onesnažene stranišča in kuhinje - 1,5, vendar ne manj kot 60 m³/ h Izračun izpušnega prezračevanja tako izračuna formula:

L = n? V, kjer

L je potrebni indeks moči, n je normalizirana hitrost izmenjave zraka, V je prostornina prostora.

Na primer, vzemite dnevno sobo s površino 6 do 4 m in višino stropa 2,5 m: 1? 60 = 60 m³/ h

1. Največje število ljudi hkrati. Zasnova prezračevanja je odvisna tudi od tega, koliko ljudi se lahko zbere v sobi, in navodilo za iskanje takega razmerja je naslednje:

L = N? L_N, kjer

L je potrebni indeks moči, N je največje število ljudi, ki se lahko hkrati nahajajo v prostoru, L_N - normalno porabo zraka s strani ene osebe, odvisno od funkcionalnosti prostora. Po SNiP lahko zadnji parameter sprejme naslednje vrednosti:

To pomeni, če vzamete ventilirano dnevno sobo v hiši, kjer živi 3 osebe, dobimo: 3? 30 = 90 m³/ h Ker ta vrednost presega, ki smo jo izvedli v prejšnjem primeru z uporabo stopnje izmenjave zraka, jo vzamemo kot osnovo za nadaljnje izračune.

Po vseh potrebnih izračunih se običajno izkaže, da:

1. Za stanovanja večnadstropnih stavb je potrebno prezračevanje z zmogljivostjo od 100 do 500 m.³/ h

1. Za zasebne hiše - od 1000 do 2500 m³/ h

1. Za industrijske zgradbe - od 1000 do 15000 m³/ h Izračun izpušnega prezračevanja industrijskih prostorov je najbolj kompleksen in prostoren.

Značilnosti zasnove prezračevanja prostorov s površino več kot 1000 m²

Bolj zapleten projekt in večje število vozlišč, ki jih vključuje, večja je njegova cena. To je treba upoštevati pri naročanju strokovnjakov.

Prav tako morate skrbeti za prisotnost elementov, kot so:

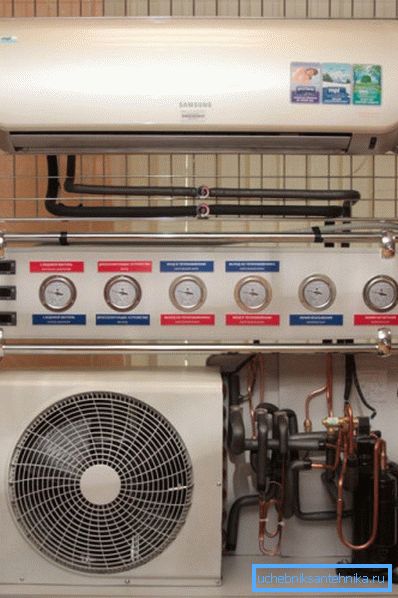

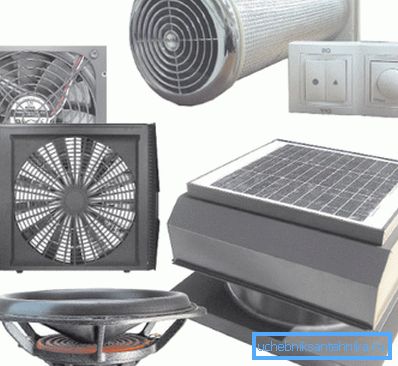

1. Prezračevalna komora. To je posebej zagotovljena ločena soba, v kateri je vsa oprema, potrebna za izvajanje učinkovitega prisilnega prezračevanja. Temperatura v njej mora biti približno na isti ravni skozi celo leto.

1. Visoka kakovost izolacije. Če se zdi, da se zvoki, ki prihajajo iz prezračevalnega sistema, čez dan zdijo sprejemljivi za vas, potem ponoči, ko utripa tišina, lahko povzročijo ogromne neprijetnosti.

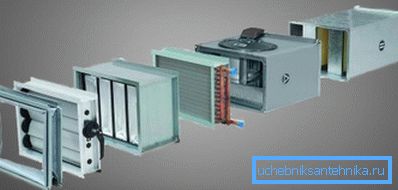

1. Pri uporabi grelnika vode kot grelnega elementa boste potrebovali vodo in poskrbeli za hidroizolacijo prostorov.

Zaključek

Preučili smo, kako izračunati izpušno prezračevanje, kot tudi značilnosti njegove zasnove. Njegova zmogljivost se meri v številu dovoljenih kubičnih metrov zraka na uro, na katero vpliva funkcionalni namen prostora in hkrati največje število ljudi v prostoru.

Nekateri izračuni se lahko izvedejo neodvisno, vendar je za stavbe z velikimi površinami bolje, da se vključijo v pomoč strokovnjaki, saj lahko napake, ki jih povzroča neizkušenost, stanejo dražje od plačila za svoje delo.

Videoposnetek v tem članku vam bo predstavil dodatno količino materialov, ki so neposredno povezani z navedeno temo. Idejni načrt vam bo pomagal ustvariti učinkovitejše prezračevanje.
