Oblikovanje prezračevanja: kako izbrati opremo in izračunati

Udobna mikroklima v hiši ali stanovanju je v veliki meri odvisna od pravilnega delovanja sistema svežega priliva in odstranjevanja onesnaženega zraka. In učinkovitost njegovega dela je neposredno povezana s kakovostjo prezračevanja in klimatizacije prostorov.

Natančnejši prikaz tega vprašanja je namenjen spodaj navedenemu gradivu.

Sorte prezračevalnih sistemov

Glede na visoke stroške oblikovanja prezračevanja in klimatizacije mnogi obrtniki zavračajo storitve specializiranih arhitekturnih birojev in inženirskih podjetij, ki pripravljajo potrebno dokumentacijo z lastnimi rokami.

Ta proces je precej težaven in zahteva prisotnost določenega teoretičnega znanja.

Poleg tega bodite pozorni na naslednje dejavnike:

• talni prostor;
• njihov funkcionalni namen;
• geografsko lego in podnebne značilnosti;
• način delovanja objekta.

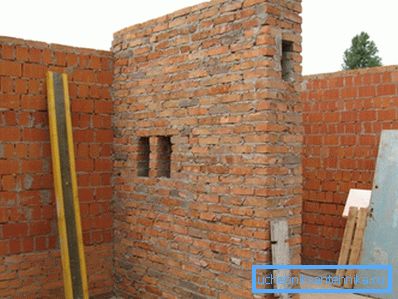

Poleg tega je treba v sistemih oskrbe z zrakom zasebne koče predvideti namestitev filtrirnih rastlin, pa tudi prezračevalne gredi, ki so lahko del gradbene strukture.

Če govorimo o oblikovanju prezračevanja za:

• industrijske zgradbe (delavnica, delavnica);
• točkah javne prehrane (restavracija, kantina);
• trgovski prostori (skladišča, nakupovalni kompleksi) -

- tu, poleg učinkovitosti, morate upoštevati tudi številne dodatne zahteve - požar, sanitarne, tehnološke in tako naprej. V tem primeru je zelo priporočljivo najeti strokovnjaka.

Po SNiP 2.04.05-91 obstaja več vrst sistemov za zagotavljanje prostorov s čistim zrakom:

• z naravno zračno silo;
• s prisilno organizacijo gibanja zračnega toka;
• kombinirane sheme.

Bodite pozorni! Pri zasnovi je poleg tehničnih parametrov potrebno upoštevati tudi ekonomsko komponento, to je, kakšni bodo stroški delovanja prezračevalnega sistema. Če naravno prezračevanje ne povzroča stroškov, potem ventilatorji, grelniki in rekuperatorji, ki so del mehaničnega sistema, porabijo električno energijo, kar poveča uporabnost računov.

Naravno prezračevanje

Ta način zagotavljanja prostorov s čistim zrakom se že od nekdaj uporablja in ostaja priljubljen danes. V tem primeru se gibanje zraka organizira zaradi razlike v temperaturi in tlaku zunaj hiše (stanovanja) in znotraj prostorov.

V zraku, ki ga onesnažujejo človeški odpadki, se potegne skozi izhodne kanale in se vpije skozi skozi okna, zračne odprtine, razpoke in pore v stenah.

Na učinkovitost takega prezračevanja vplivajo:

• smer vetra;
• temperatura okolice;
• atmosferski tlak.

Vendar pa, če je pred tem dimnik igral vlogo izpušnih plinov in zadostno količino zraka, ki je skozi vrzeli med hlodovami, potem sodobne gradbene tehnologije zagotavljajo skoraj popolno tesnenje notranjosti. Zato je treba načrtovati in namestiti dodatne dovodne in izpušne cevi za zrak. Šele takrat bo naravno prezračevanje učinkovito delovalo.

Prednosti in slabosti

Preden podrobneje preučimo zasnovo prezračevanja z naravnim osnutkom, se še enkrat obrnemo na svoje prednosti in slabosti.

Značilnosti zasnove dobavnih kanalov

Načrtovanje in izračun prezračevanja se mora začeti z dovodnim sistemom. Da bi se zrak najbolj učinkovito nadomestil, je treba zagotoviti hitrost prihajajočega zraka s hitrostjo 0,2 m / s. Za to se uporabljajo posebni vstopni ventili.

Bodite pozorni! Veliko začetnih mojstrov zanemarja namestitev te opreme, ki se opira na dejstvo, da bo njegovo vlogo uspešno izvedla okna in zračni odvodi. Ta pristop je v osnovi napačen. Prvič, toplotna izguba se povečuje toliko, drugič, zvočna izolacija je motena, in tretjič, v prostore vstopi velika količina prahu z ulice.

Pri načrtovanju dovodnih kanalov morate vedeti, da obstajajo dve vrsti ventilov:

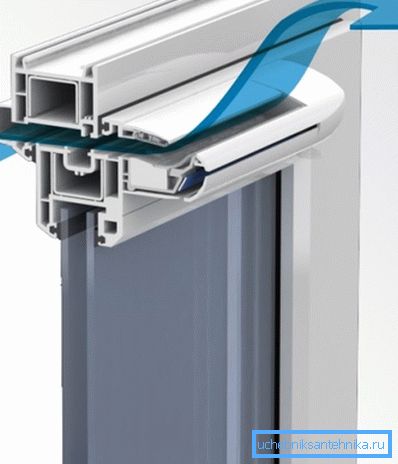

1. Okno. Izdelani so neposredno v okenski okvir (v njej je treba izvrtati luknjo). Dajo v zadostno količino zunanjega zraka, zmanjšujejo stopnjo vhodnega toka. Če je temperatura zunaj okna prenizka, jih je mogoče zapreti z loputami.
2. Zid. V steni je nameščena med okensko ploščo in radiatorjem. Zasnova zagotavlja prisotnost filtra in dušilca ​​zvoka. Poleg tega se bo vhodni zračni tok ogreval. Zračni kanal je lahko opremljen z avtomatskim dušilcem, ki uravnava intenzivnost dovoda zraka, odvisno od zunanjih pogojev (temperatura in vlažnost).

Nudi razporeditev izpušnih cevi

Navodila za zasnovo naravnega prezračevanja poleg vstopnih kanalov zahtevajo prisotnost izpušnih vodov.

Pri razvoju projekta sami je treba upoštevati takšne značilnosti:

• odhodne luknje morajo biti nameščene v sanitarni in kuhinjski prostor, ker je zrak najbolj onesnažen in navlažen;
• konec dimnika v koči se mora dvigniti nad streho na višino več kot 0,7 metra, v nasprotnem primeru diferenčni tlak ne bo zadosten za pojav vleke;
• zgornji kos izpušnega kanala je treba zaščititi z dežnikom, ki preprečuje vdor padavin in tujih predmetov;
• Bolje je izdelati prezračevalni kanal nerjavečih cevi, ne pa opeke, ker njihova gladka notranja površina prispeva k videzu dobre plastike in ne ustvarja odpornosti proti pretoku zraka.

Oblikovanje kombiniranega prezračevanja

Kljub temu, da je naravni sistem prilivov in odvoza zraka stroškovno bolj učinkovit, je priporočljivo, da se odločite za projekt kombiniranega prezračevanja.

V tem primeru se standardno vezje pomnoži na pravih mestih z električno opremo, kar povečuje hitrost pretoka zraka.

Priliv v tem primeru je organiziran tudi s podzavestnimi ali okenski ventili, izpušni kanal pa je opremljen z ventilatorjem.

Tukaj je nekaj načinov, kako lahko organizirate učinkovito shemo kombiniranega prezračevanja:

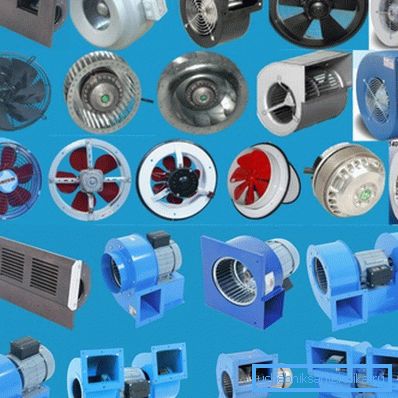

1. V majhnem stanovanju ali hiši zadostuje namestitev ventilatorjev na vsakem od odprtin za prezračevanje. Poleg tega je potreben električni ekstraktor nad pečjo. Ventilatorje lahko priključite na isto električno črto s svetlobo in jo hkrati vključite. Prav tako lahko namestite senzorje gibanja. Velik minus takšne rešitve je pomanjkanje naravne izmenjave zraka, to pomeni, da bo pokrivalo delovalo le, če je oprema vključena.
2. Ventilator je nameščen v skupnem zračnem kanalu, kjer so na voljo zračni kanali, ki vodijo iz kuhinje in sanitarnega bloka. Najpogosteje je v tem primeru celoten sistem nameščen na podstrešju, prezračevalne rešetke pa na stropu. Pomembno je, da pazljivo izračunate prerez vodov in moč vgrajenih ventilatorjev. Vsi potrebni parametri so v priloženi dokumentaciji navedeni v opremi.

V nekaterih primerih je možno namestiti ventilatorje na vstopnih kanalih. Od izpušnih plinov se razlikujejo, saj lahko segrejejo hladen zrak, ki prihaja od ulice. Zahvaljujoč tej opremi v sobah nastanejo povečani pritisk, ki "iztisne" onesnažen zrak v izhodne zračne kanale.

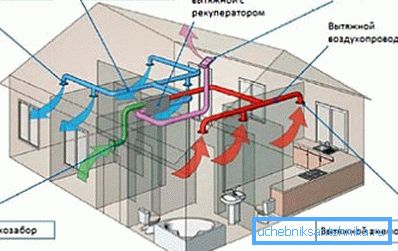

Mehansko prezračevanje

Če območje vašega doma presega 300 kvadratnih metrov. metrov, je priporočljivo razmišljati o načrtovanju in namestitvi integriranega avtomatiziranega prezračevalnega sistema. Najučinkovitejši je, vendar se pri razvoju in namestitvi ukvarjajo le strokovnjaki.

Upoštevati je treba veliko funkcij:

• število in velikost zračnih kanalov, shemo njihove distribucije v hiši, položaj vstopnih in izstopnih odprtin;
• moč uporabljenih ventilatorjev;
• potreba po namestitvi filtrov, rekuperatorjev, stabilizatorjev vlage in tako naprej.

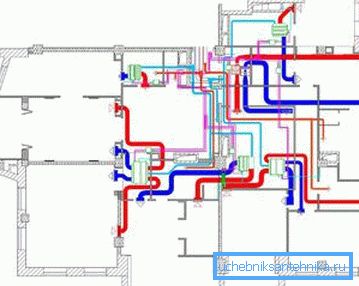

Najpogosteje se oblikovanje takšnega sistema izvaja skupaj s pripravo risb stanovanjske stavbe.

Glavna prednost avtomatskega dovodnega in izpušnega prezračevalnega sistema je popolnoma avtomatsko delovanje. Posebna elektronika neodvisno regulira hitrost, prostornino in temperaturo pretoka zraka na podlagi podatkov, pridobljenih iz zunanjih senzorjev.

Še en plus je prisotnost rekuperatorja. Ta naprava segreva dohodni zračni tok na račun odhajajočega zraka (ne da bi jih lahko mešal), kar lahko znatno zmanjša stroške ogrevanja prostora v hladni sezoni. Prav tako je mogoče namestiti eno samo klimatsko napravo, ki ustvarja udobno mikroklimo v vseh prostorih brez uporabe ločenih split-sistemov.

Osnovno prezračevanje

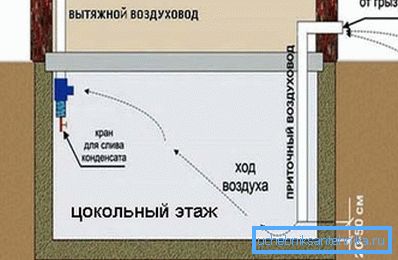

Če sami načrtujete prezračevalni sistem, ne pozabite na klet in klet.

Praviloma na tej ravni obstaja veliko pomožnih prostorov:

• delavnice,
• savne
• pralnica perila
• shrambe,
• bazeni in tako naprej.

Vsi od njih zahtevajo učinkovito prezračevanje, sicer bo povečana raven vlažnosti povzročila nastanek plesni in glivic na stenah, kar bo negativno vplivalo na mikroklimo ne samo v kleti, ampak tudi na celotno stanovanjsko zgradbo kot celoto.

Zaključek

Ko preberete zgornje informacije, dobite idejo o nianah za načrtovanje in namestitev različnih vrst prezračevalnih sistemov.

Video v tem članku je namenjen tudi učenju oblikovanja prezračevanja lastnega stanovanja ali kmečke hiše.
