Mikroklima v vsaki sobi je določen optimalen nabor parametrov, v katerih se oseba počuti udobno in lahko produktivno deluje. Na to vplivajo predvsem parametri kot so: vlažnost, temperatura zraka, sestava zraka. In izpolnjevanje glavnega dela naloge vzdrževanja stabilnosti mikroklime leži na prezračevalnih in ogrevalnih sistemih, zato je treba posebno pozornost posvetiti problematiki projektiranja.

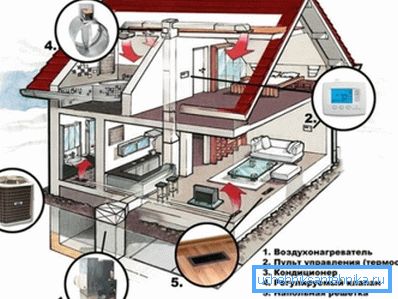

Hišno prezračevanje in ogrevalni krog

Ali je smiselno kombinirati ogrevalne in prezračevalne sisteme?

Večina ljudi v naši državi je navajena na tradicionalno ogrevanje vode, vprašanje kombiniranja prezračevanja in ogrevanja pa se ne šteje resno, vendar zaman. Navsezadnje bo zasnova prezračevalnega sistema in ogrevanja kot celota omogočala čim večjo uporabo zmogljivosti zračnih kanalov, v hladnem obdobju ne bodo delovale brezhibno.

Poleg tega ima sistem za ogrevanje zraka več prednosti pred tradicionalnim, kjer se voda uporablja kot toplotni nosilec.

Uporaba zraka kot hladila vam omogoča, da:

  • podaljša življenjsko dobo sistema (vzdržljivost ogrevalnega sistema zraka traja 40 let);
  • zmanjša čas ogrevanja prostora;

Bodite pozorni! V primeru vodnega sistema morate počakati, da se radiator odloži dovolj toplote, traja nekaj ur. Zračni sistem oskrbuje sobo s predhodno segretim zrakom, samo počakajte, da se meša z mrzlim zrakom. Traja le 20-30 minut.

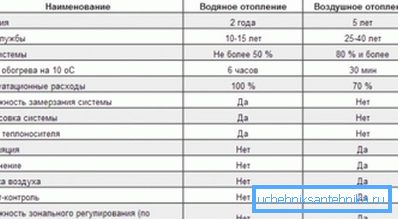

Primerjava vrst ogrevalnih sistemov

Splošne določbe o oblikovanju prezračevalnih in klimatskih sistemov

Ne glede na načrtovanje ogrevanja, prezračevanja in klimatizacije majhne dvorce ali visokogorske stavbe mora biti rezultat opravljenega dela dva dokumenta:

  • besedilni del - v pojasnilu oblikovalec navaja splošne tehnične rešitve, sprejete v projektu. Zlasti izračuna upravičuje sprejeto področje zračnih kanalov, moč klimatskega sistema in ogrevalnih sistemov. Če bo sistem nameščen na industrijskem podjetju, je treba navesti načine zaščite zračnih kanalov iz agresivnih medijev;
  • grafični del - risbe naj vsebujejo shemo ogrevalnih, klimatskih in prezračevalnih omrežij. Pri kombinaciji prezračevanja in ogrevanja zraka je delo nekoliko poenostavljeno.

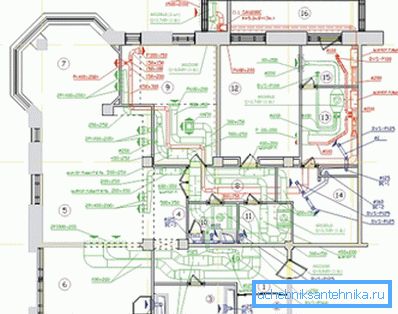

Prezračevanje koče

Kar se tiče risb, je treba opozoriti, da jih je treba izvesti v strogem skladu s GOST 21.602-79, preprosta skica z roko na grafikonu je nesprejemljiva.

Bodite pozorni! Če načrtujete prezračevanje in ogrevanje majhne hiše z lastnimi rokami, potem seveda lahko storite brez GOST-a, glavna stvar je, da zaposleni vse razumejo. V drugih primerih je strogo spoštovanje standarda obvezno.

Pravila za risanje risb

Risba mora vsebovati ne le shematično predstavitev projiciranega sistema samega, ampak tudi načrt hiše, drugače ne bo mogoče oceniti, ali je vod pravilno nameščen.

Kar zadeva načrtovanje sistemov za večnadstropne stavbe, je na splošno potrebno:

  • da na listu A1 pritrdite tloris stavbe;
  • oštevilčiti prostore, oštevilčevanje pa se opravlja v skladu z zahtevami GOST 21.602-2003, ki je bila sprejeta namesto sovjetskega regulativnega dokumenta GOST 21.602-79. Kar se tiče oštevilčenja prostorov, je treba številko postaviti v krog, oštevilčenje se začne z leve strani risbe, pri čemer se prva številka uporablja za označevanje števila tal, vsi ostali pa so dejansko število prostorov;
  • potem je na istem načrtu nujno dimenzioniranje zaprtih struktur brez neuspeha, to je osnova za poznejši izračun toplotnih izgub;
  • če se bo uporabljalo ogrevanje vode, bo izbrano mesto za iskanje vozlišča, označena bo postavitev cevi na vsakem nadstropju in označena mesta radiatorja;

Bodite pozorni! GOST na delovnih risbah za ogrevanje in prezračevanje daje jasen seznam dovoljenih simbolov. Kreativnost v tej zadevi je nesprejemljiva in primeri nekaterih zapisov bodo obravnavani v nadaljevanju.

  • enako velja za prikaz na listih zračnih kanalov in klimatskih naprav.

Sprejete konvencije na risbah

Na splošno se oblikovanje prezračevalnega sistema začne z dejstvom, da tla kažejo njihov načrtni položaj. Po tem je potrebno dati rezove v vseh prostorih, kjer je zagotovljeno prezračevanje.

Na teh kosih je potrebno prikazati načrtovalni položaj prezračevalnih mrež (višina namestitve in dimenzije so označene), poleg tega pa je potrebno prikazati:

  • prezračevalne poti in mine (prikazane v pikčastih črtah);
  • označite usta prezračevalne gredi in sredino okna;
  • Izdelani kosi in talni načrti zgradbe služijo kot osnova za risanje aksonometrične projekcije prezračevalnega sistema.

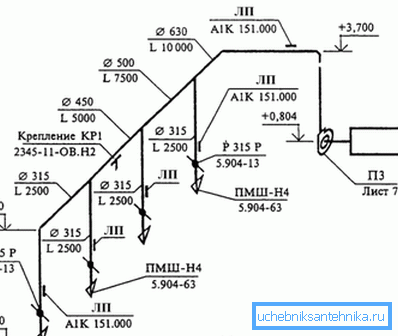

Axonometrična projekcija prezračevanja na tleh

Bodite pozorni! Isto navodilo velja tudi za načrtovanje sistemov za ogrevanje zraka, skupaj s prezračevalnim sistemom prostorov.

Pri ustvarjanju risb veljajo naslednja pravila:

  • vsak element sistema za prezračevanje in ogrevanje mora biti označen in pritrjen na njegovo serijsko številko (znotraj iste blagovne znamke). Na primer, sesalni sistem z naravno cirkulacijo je označen kot PE, s prisilnim - P, zračna zavesa na risbi je označena z črko U, ogrevalne enote pa lahko označite s črko A.

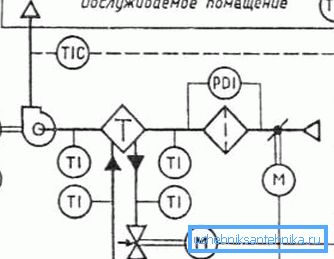

Tehnološka shema prezračevalnega sistema

GOST konstrukcijske risbe ogrevanje in prezračevanje ni omejeno na samo en dokument iz leta 2003.

Označevanje nekaterih elementov prezračevalnih in ogrevalnih sistemov je podano v ločenih standardih:

  • pri označevanju vodov in fitingov na listu je treba upoštevati priporočila GOST 21.206-93;
  • GOST 21.205-93 je treba uporabiti, kadar je na risbi treba prikazati tak element, kot so izolacija cevovoda, amortizacija, podpora in drugi posebni elementi. Isti standard se uporablja za označevanje smeri zračnega toka, rezervoarjev, cevi in ​​podobno;

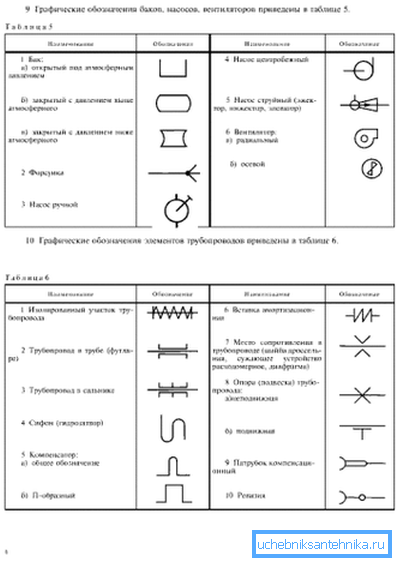

Primeri legend
  • GOST 21.112-93, namenjen simbolom dvigalne in transportne opreme.

Bodite pozorni! Pri prikazovanju simbolov te vrste na risbi je treba upoštevati lestvico.

Splošni projektni vodnik

Sistem prezračevanja v kombinaciji z ogrevalnim sistemom deluje po naslednjem načelu:

  • topli zrak se oskrbuje skozi dovodni kanal v prostorih hiše;
  • preko izpušne cevi se zrak iz zraka vzame iz prostorov, svež zrak se pomeša z ulice in zračna mešanica se vrne nazaj v grelno enoto;
  • po ponovitvi tega postopka.

Bodite pozorni! Takšni sistemi so nujno opremljeni s filtrirnim sistemom, pogosto pa je funkcija dodatne vlage. Kroženje zraka potrebuje dodatno čiščenje, ker ni popolnoma zamenjano s svežim.

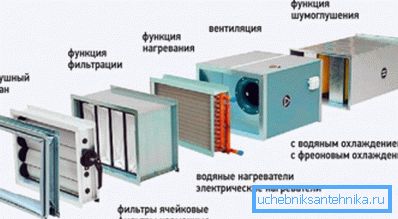

Filter je obvezen element vsakega prezračevalnega sistema.

V zasebni gradnji v vsakem primeru, načrtovanje ogrevanja, prezračevanja in klimatizacijo posamično, vendar lahko oblikujete več univerzalnih pravil:

  • Kanal dovodnega zraka je prikladno nameščen med tlemi. Še posebej je ta možnost primerna za konstrukcijsko tehnologijo okvirja, cevi ne bodo zasedle niti en centimeter prostega prostora v prostoru. S tem položajem v 2. nadstropju se bo toplotni zrak iztegnil iz nivoja tal in 1. - od stropa;

Bodite pozorni! Upoštevati je treba, da bo toplejši zrak iz oskrbovalne rešetke, zato je neželeno, da jih postavite neposredno nad kavč, fotelj itd. Hkrati jih ni zaželeno postaviti na zavese - malo je verjetno, da bo vsakdo z veseljem gledal nenehno zavihane zavese.

  • če je betonirana tla, je bolje postaviti zračne kanale v kotičke sten. Potem jih je mogoče zlahka prikriti s stropom na več ravneh.

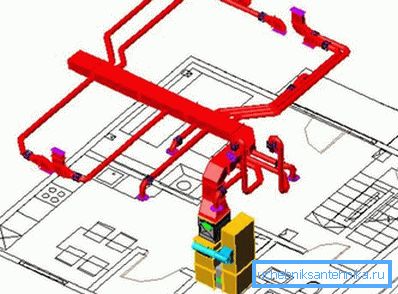

3D model kanala, ki oskrbuje tople zrak

Obstajajo nekatere značilnosti v zvezi z namestitvijo odvodnega izpušnega kanala.

Torej, pravilno načrtovanje ogrevalnih in prezračevalnih sistemov zahteva, da:

  • zrak je prišel v izpušno cev v spodnjem nadstropju - na ravni tal. Dejstvo je, da tukaj ogrevan zrak vstopa v sobe od zgoraj, zato ograja v bližini tal prispeva k bolj enakomernemu ogrevanju prostora;

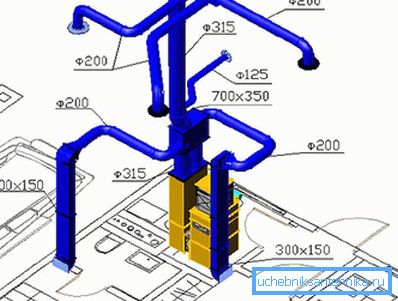

Zračni kanal za hlajenje zraka
  • na 2. in nadaljnjih nadstropjih je treba ograjo postaviti blizu stropa - v tem območju se dvigne in kopiči topel zrak, ki ni pomemben za osebo;
  • na tem kanalu je smiselno postaviti blažilnik za uravnavanje pretoka zraka, pozimi pa bo to prihranilo na računih za električno energijo;
  • Posebno pozornost je treba nameniti zvočni izolaciji zračnih kanalov na območjih, ki mejijo na ogrevalno napravo. Morda bi bilo smiselno uporabljati prožne zračne kanale na teh območjih ali uporabiti zunanjo izolacijo zvoka;
  • poleti ogrevanje ne bo delovalo, zato mora izpušno prezračevanje imeti strešno odprtino, v topli sezoni se bo iz njega odstranil onesnažen zrak;
  • mešanje svežega zraka z ulice se lahko izvede preko stenskih ventilov.

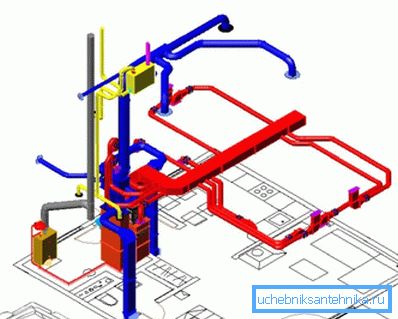

Tako izgleda sistem.

Ločeno je treba navesti vir toplote. Seveda lahko uporabite instalacijo, ki dela na električni energiji, vendar se ti sistemi težko imenujejo ekonomično, odvisnost električne energije od elektrike pa ni najboljša možnost.

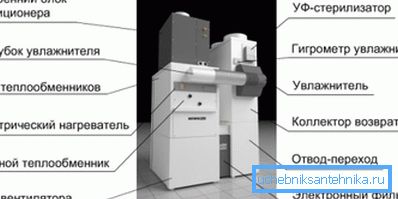

Na fotografiji - prezračevalna enota

Zato se pogosto uporabljajo instalacije, pri katerih je grelni element povezan s konvencionalnim ogrevalnim kotlom (ne glede na električni kotel ali trdo gorivo). Stroški delovanja takšnih sistemov so približno 20-30% nižji v primerjavi s konvencionalnim ogrevanjem vode.

Bodite pozorni! Poleg tega se lahko grelnik hkrati uporablja za oskrbo s toplo vodo in na primer "topla tla".

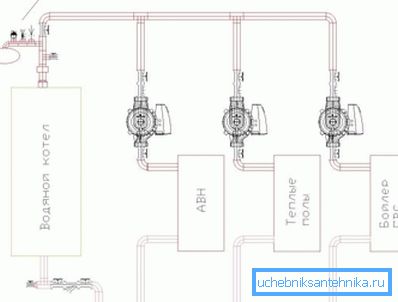

Vodni kotel se ne uporablja le za ogrevanje domov

Preprost izračun sistema za ogrevanje zraka v kombinaciji s prezračevanjem svežega zraka

Tu je seveda veliko odvisno od načina organiziranja kroženja zraka. Če se na primer uporablja samo delno recikliranje, bo to malo prihranilo pri električni energiji, ker grelniku ni treba porabljati energije pri segrevanju zraka pri temperaturi, ki je enaka zunanji.

Po drugi strani pa možnost delnega recikliranja ni vedno sprejemljiva zgolj s higienskega vidika, saj bo del onesnaženega zraka še vedno ostal v prostoru. Ampak nič recikliranja, še posebej v hladni sezoni, bo stalo lastnikom veliko, vendar bo zagotovljeno, da bo zrak čist.

Izračun zračnega ogrevanja v kombinaciji s prezračevanjem se izvede ob predpostavki, da je treba vzdrževati sobno temperaturo. V tem prilivu ne bi smeli trpeti, to pomeni, da mora biti frekvenca zamenjave zraka v prostoru konstantna vrednost.

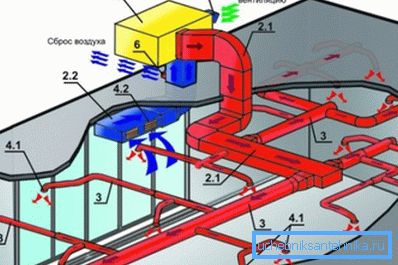

Pretok zraka mora biti približno enak izpuhu

Zelo poenostavljena različica izračuna je podana kot model, vendar je primerna, na primer, za zasebno gradnjo.

Celoten izračun lahko razdelimo na tri preproste korake:

  1. Treba je določiti izgubo toplote v prostoru. Da bi poenostavili izračun, je priporočljivo uporabiti spletni kalkulator, to bo omogočilo upoštevanje majhnih vrst, kot je tip zastekljenega stekla, nameščenega v stanovanju, podnebno cono itd. Pri ročnem izračunu imajo mnogi začetniki težave s tem;

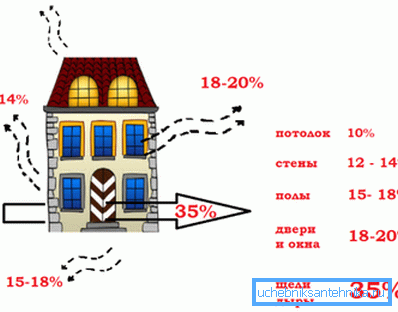

Glavni viri toplotne izgube

Bodite pozorni! Pravilnost te postavke je odvisna od zmožnosti grelnika, da ohrani želeno temperaturo v stanovanju. Če je na primer rezultat podcenjen, potem grelnik preprosto ne bo kos in lahko pozabiš na udobje.

  1. Potem morate nastaviti temperaturo, ki jo je treba vzdrževati v prostoru in temperaturi izstopa (na izhodu grelnika), in določite pretok zraka pod določenimi pogoji. Izračun se izvaja po formuli

G = Qn / [c • (tg-tv)],

v tej formuli se uporablja naslednji zapis:

  • Qp - izguba toplote, izračunana na prejšnji stopnji, W;
  • c je toplotna moč zraka, J / (kg • K), referenčna vrednost je 1005;
  • tg in tv - temperatura grelnika in temperatura v prostoru, ° C.
  1. Določena s porabo toplote, ki jo bo morala porabiti za ogrevanje tega zraka, se uporablja formula

Qn = G • c • (Tv-tn),

kjer je tn temperatura zunanjega zraka,? S.

Primer izračuna

Na primer, naredimo preprost izračun, pri katerem je naloga opraviti izračun ogrevanja in prezračevanja, če delajo skupaj.

Sprejemajo se naslednji začetni podatki:

  • v prostoru so nameščena dvojna zastekljena okna, površina zasteklitve pa je 20% površine stene;
  • sprejeta zunanja temperatura -30 ° C;
  • v sobi je samo ena stena;
  • sobni prostor - 20 m2;
  • hiša mora stalno vzdrževati temperaturo pri + 20 ° C, temperaturo dovoda +50 ° C;

Izračun se izvede po priporočeni metodi:

  • toplotna izguba v takšnem primeru znaša 2,26 kW;
  • pretok zraka v takem primeru mora biti G = 2260 / (1005 (50-20)) = 0,075 kg / s;
  • toplota za ogrevanje bo potrebna Qn = 0,075 • 1005 • (20 - (- 30)) = 3769 W = 3,77 kW. Že na podlagi teh podatkov lahko izberete ogrevalno napravo glede na značilnosti potnega lista.

Povzemanje

Oblikovanje prezračevalnega sistema le na prvi pogled se lahko zdi preprosto - postaviti nekaj cevi in ​​jih pripeljati na streho. Pravzaprav je vse veliko bolj zapleteno, v primeru, da se prezračevanje kombinira z ogrevanjem zraka, se kompleksnost naloga samo poveča, ker morate zagotoviti ne samo odstranitev umazanega zraka, temveč tudi doseči stabilno temperaturo v sobah.

Video v tem članku je teoretičen, v katerem strokovnjaki dajejo odgovore na številna splošna vprašanja.
