Omarica za prezračevanje: funkcionalnost, razvrstitev,

Kaj je kabinet za nadzor prezračevalnega sistema? Katere so oznake razvrščene omare? Kakšne so? Seznanili se bomo s svojimi osnovnimi elementi in z dvema posebnima izdelkoma, ki so prisotni na sodobnem ruskem trgu.

Kaj je to?

Opredelitev

V industrijskih pogojih in, bolj redko, v stanovanjskih in poslovnih zgradbah se obvezno uporablja namesto naravnega prezračevanja, na katerega smo navajeni v domovih sovjetskega naravnega prezračevanja.

Njegove funkcije pogosto niso omejene na izmenjavo zraka z ulico:

• Vhodni zrak se filtrira, brez prahu, vonjav in potencialno škodljivih snovi.
• Njegova temperatura se dviga ali, nasprotno, zmanjša glede na sezono.
• Suh zimski zrak se lahko vlaži in prekomerno vlažno poletje se lahko, nasprotno, izsuši.

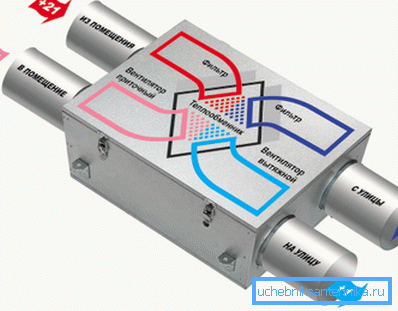

Pomembno: sodobni prezračevalni sistemi pogosto vključujejo toplotne rekuperatorje, kar omogoča znatne prihranke pri ogrevanju in klimatizaciji.

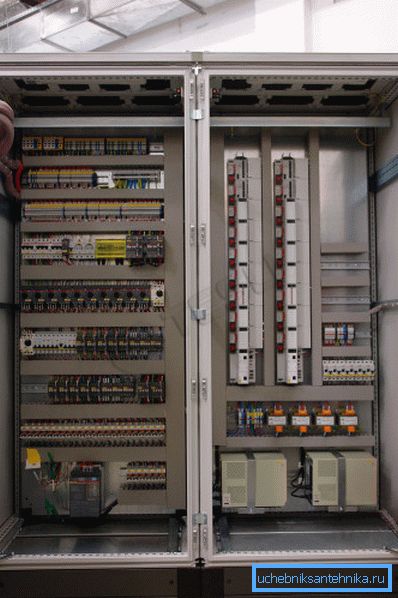

Jasno je, da je tako zapleten sistem treba upravljati in nadzorovati. Logično je, da se vse kontrolne naprave koncentrirajo v eni točki. Kar nas dejansko pripelje do ideje o nadzorni omari.

Funkcionalnost

Moderna ventilacija avtomatizacije omarice lahko izvaja naslednje funkcije:

• Krmiljenje aktuatorjev (ventilatorjev, klimatskih naprav, ventilov itd.) Z uporabo poljubnega algoritma.
• Nadzorovanje temperature dovodnega zraka.
• Nadzorovanje temperature zraka v prostoru z omejitvijo temperaturnega območja dovodnega zraka To preprečuje nastanek hladnih prepih ali območij s pregretim zrakom.
• Navedba načina delovanja vsakega vozlišča sistema.
• Navedba stanja glavnih mehanizmov (napake strojne in programske opreme, stopnja obrabe).
• Prikaz temperatur pri poljubnem številu vgrajenih in daljinskih temperaturnih senzorjev.
• Navedba prašnosti zračnih filtrov.
• Zaščita proti zamrznitvi toplotnih izmenjevalcev (najprej - uporaba vode kot toplotnega nosilca).
• Zaščita pred zamrzovanjem ledu, zmanjšanje učinkovitosti hlajenja.

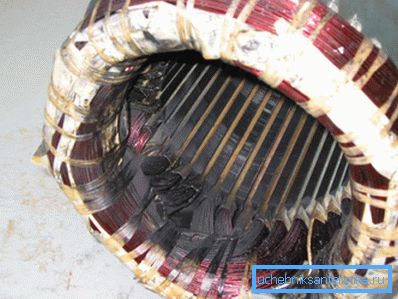

• Zaščita pred pregrevanjem navitij električnih motorjev.

• Zaščita pred pregrevanjem grelnikov zraka pri merjenju kroženja zraka.

Glavna enota omare - krmilnik - ne omogoča samo avtomatizacije procesov krmiljenja prezračevanja v svojem lastnem programu. Uporaba ROM-a namesto čipov za enkratno pisanje in razpoložljivost standardnih vrat za povezavo z računalnikom omogočata prilagoditev firmware-a krmilnika, reprogramiranje, ustvarjanje nestandardnih konfiguracij in nastavitev poljubnih reakcij na spremembe v senzorskih odčitkih.

Razvrstitev

Kakšni so znaki kontrolnih omaric?

1. V smeri zračnega gibanja.

Lahko upravljajo:

• Izpušno prezračevanje.
• Prezračevanje.
• Končno, dovod krmilne omare in izpušno prezračevanje lahko v celoti nadzoruje celotno izmenjavo zraka v stavbi.

1. Do cilja. Lahko se nadzoruje splošna izmenjava, protipožarni prezračevalni sistem, oba sistema ali njihovi ločeni elementi.

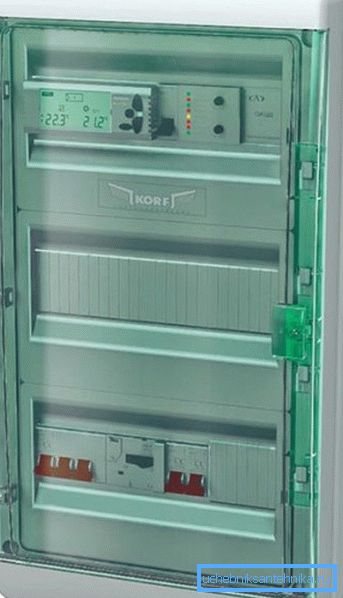

2. Glede na gradivo primera. Lahko je plastična ali kovinska. V prvem primeru so praviloma kontrole skrite pod pokrovom omare, v drugem primeru pa so nameščene na njej.

Skupščina

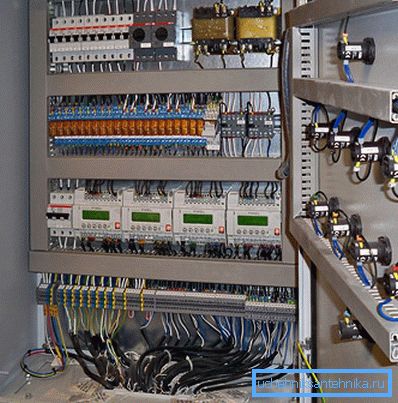

Malo je verjetno, da bo bralec sposoben namestiti tako zapleteno opremo z lastnimi rokami, zato se omejimo na najmanj priporočila za namestitev.

• Namestitveni delavec potrebuje dovoljenje za delo z električno opremo in poznavanje instrumentov in opreme za avtomatizacijo (instrumentacija in avtomatizacija).
• Omara je nameščena na navpični steni ognjevarnega materiala z višino najmanj enega metra. Navodilo, kot je enostavno uganiti, je povezano s požarno varnostjo. Tokovi v napajalnih tokokrogih lahko dosežejo impresivne vrednosti, ki lahko pod določenimi pogoji vodijo do močnega segrevanja žic in terminalov.

Razjasnimo: pod pogojem, da pri vsakem kvadratnem milimetrnem preseku bakrenega prevodnika ni več kot 10 amperov, pri čemer so terminali opremljeni z zanesljivim kontaktom in odsotnostjo galvanskih parov (kot sta baker in aluminij), se ta situacija ne bo pojavila.

Vzorci

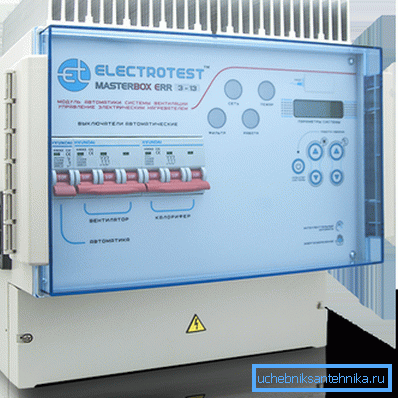

MASTERBOX ERR

Pred nami je izdelek, ki ga proizvaja moskovska družba Electrotest.

Kakšne so značilnosti naprave?

• Podpora za električne grelnike zraka, vodne in freonske toplotne izmenjevalce.
• Podpira vse vrste rekuperatorjev.
• Zaščita motorjev ventilatorjev pred pregrevanjem in preobremenitvijo.
• Daljinski upravljalnik.
• Bluetooth in Wi-Fi moduli, ki vam omogočajo nadzor nad prezračevanjem vašega pametnega telefona.
• Kompaktne dimenzije. Velikost ohišja je le 325x335x170 mm.

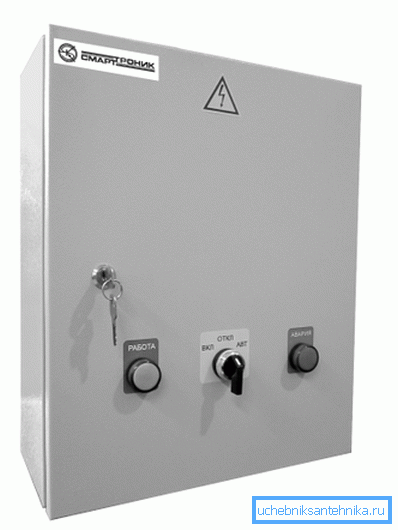

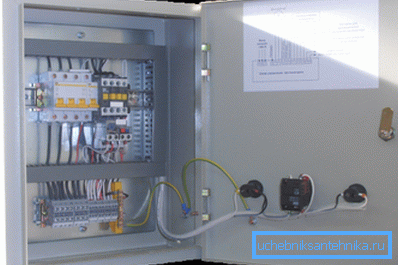

Nadzorna omarica ventilatorja

Proizvod z lakonskim imenom ShUV proizvajajo številna ruska podjetja (na primer OAO Rubezh, ki ima predstavništva v več mestih Rusije in v bližnji tujini). Funkcionalnost naprave je popolna nasprotja prejšnjega: omejena je na kontrolo dovodnega ali izpušnega ventilatorja požarnega prezračevanja.

Poleg neposrednega zagona in zaustavitve električnega motorja naprava krmili:

1. Prisotnost vseh treh faz na vhodu.
2. Uporabnost lastnih napajalnih in krmilnih vezij.
3. Stik s senzorji in njihovim zdravjem.

Predstavljamo glavne značilnosti naprav, ki lahko nadzorujejo ventilator s kapaciteto do 45 kW.

Cena ShUV je odvisna od maksimalne moči ventilatorja, ki ga nadzira:

• 5,5 kW - 15.400 rubljev.
• 11 kW - 19.300 rubljev.
• 18,5 KW - 21080 rubljev.

Zaključek

Predpostavljamo, da je prišlo do poznanstva z novo vrsto prezračevalne opreme (glej tudi članek prezračevanje dim: glavne značilnosti in značilnosti naprave).

Kot vedno bo v tem članku ponudil določeno število dodatnih tematskih informacij. Uspehi!
