Preskus prezračevanja: preskusne vrednosti in predpisane

Kakšen je test prezračevalnega sistema? Katere parametre se ocenjujejo? Ali obstajajo regulativni dokumenti, ki urejajo ureditev prezračevalnih sistemov in postopek njihovega preverjanja?

Poskusimo odgovoriti na ta vprašanja.

Seznam dokumentov

Iz precej obsežnega seznama dokumentov, povezanih s prezračevanjem, moramo preučiti dve glavni.

• V SNiP 3.05.01-85 so določene splošne zahteve za prezračevanje naprave.
• V opisani tehnologiji GOST 12.3.018-79, ki so aerodinamični preskus prezračevalnih sistemov.

Pomembno: dejanje celovitega preizkušanja prezračevalnih sistemov se izda na podlagi meritev dejanske izvedbe sistema in vizualnega pregleda s preverjanjem parametrov prezračevalne opreme z navedenimi.

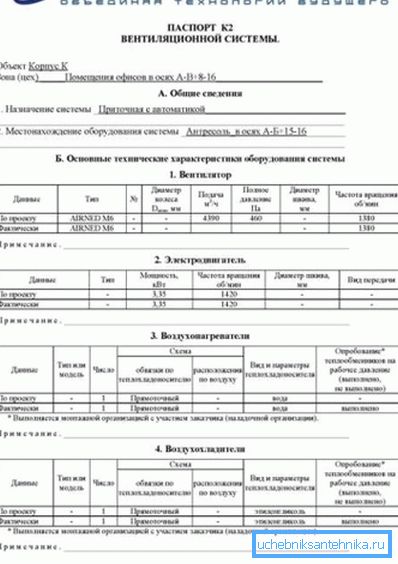

Po rezultatih preskusa je lastniku izdan prezračevalni potni list.

Zakaj je to potrebno?

• Potni list je dokument, ki uradno evidentira opremo, ki ste jo kupili - tudi če v trenutku nakupa nima potrdil o skladnosti z ruskimi standardi.
• Poleg tega bo dokument služil kot pomemben argument v vseh sporih z nadzorniki. V primeru požarov, dima in drugih težav lahko lastnik vedno dokaže, da jih ni povzročil neskladnost strukture in delovanja prezračevalnega sistema s sedanjimi standardi.

Premislimo o zahtevah regulativnih dokumentov.

Zahteve

SNiP 3.05.01-85

Zračni kanali, v katerih je možen padec rosišča, se položijo s konstantnim nagibom do odtekanja 1 - 1,5 cm na meter dolžine. Vzdolžni šivi takšnih škatel se nahajajo zgolj v zgornjem delu (preberite tudi članek »Pregled prezračevanja« za pravočasno odkrivanje problemov in kontaminacije).

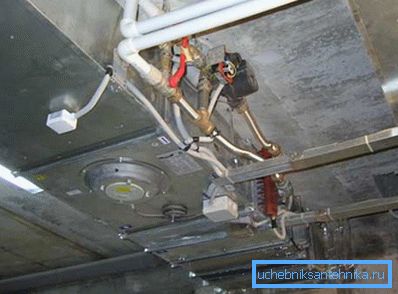

Tesnila med prirobnicami se lahko podaljšajo samo zunaj prirobnice.

Prav tako je urejeno tesnilo.

1. Pri temperaturah zraka do 70 ° C lahko uporabite penasto gumo, penasto gumo, debele gumijaste tesnile ali magnetne polimere.
2. Pri temperaturah nad 70C se uporablja azbestna lepenka ali azbestna vleka.

Nuance: za proizvodnjo, katere tehnologija pomeni onesnaženje zraka s kislimi hlapi, se uporablja le kislina odporna guma.

Za tesnjenje zglobnih spojev, gerlen (tesnilni trak iz gumijastega materiala), lahko uporabimo tesnilne kreme in termo skrčljive rokavice.

Vsi vijaki morajo biti zategnjeni na prirobnici. Matice morajo biti na eni strani prirobnice; z vodoravno razporeditvijo so matice ponavadi na dnu. Navodilo je povezano z banalno varnostjo: vijak je težji od matice in, če je padel z veliko višine, lahko povzroči resnejše poškodbe.

Preizkušanje prezračevalnih sistemov, med drugim, vključuje vizualno preverjanje višine kanalov. Kaj naj bi bilo?

Nujnost: ko je višina stropa v stavbi do 4 metre, je priporočljivo pritrditi vertikalne prezračevalne gredi v strop.

Zračni kanali so priključeni na ventilatorje s prilagodljivimi vložki, ki preprečujejo prenos vibracij.

Radialni ventilatorji morajo biti nameščeni na podlagah za vibracije na sidrih. Samostojni vibracijski izolatorji, ko so vgrajeni na tla ali podlago, ne potrebujejo pritrditve, ampak jih je treba pritrditi na kovinske konstrukcije.

Osi ventilatorjev in elektromotorjev morajo biti strogo koaksialni ali vzporedni (odvisno od načina prenosa navora).

Vsi potencialno nevarni elementi prezračevalnega sistema (sklopke, jermeni, odprti sesalni šobi) so prekriti z zaščitnimi pokrovi in ​​mrežami.

GOST 12.3.018-79

Kako se po dokumentu izvajajo aerodinamični preizkusi prezračevalnih sistemov?

Merilne točke

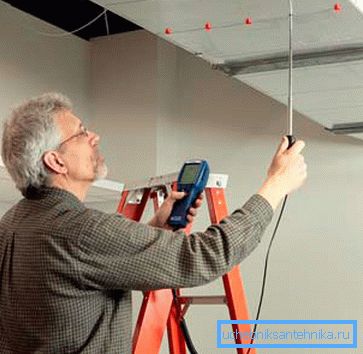

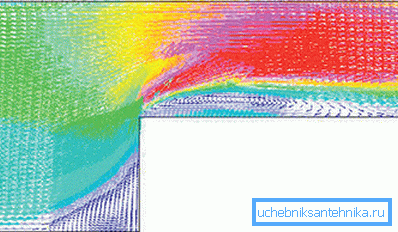

• Za merjenje tlaka in hitrosti pretoka so izbrani odseki, ki se ne nahajajo bližje kot 6 hidravličnih premerov po točki motnje pretoka (zavoj, ventil, rešetka itd.) In ni bližje od dveh hidravličnih premerov. Stroški neupoštevanja tega pravila so resno izkrivljanje rezultatov meritev zaradi turbulence.

Sklic: za hidravlični premer okroglih kanalov, enak notranjemu premeru. Za pravokotno se izračuna kot 2AB / (A + B), pri čemer sta A in B stranice notranjega dela kanala.

• Merilno mesto (merilni del) je dovoljeno postaviti na točko nenadnega zoženja ali širjenja kanala. Poleg tega je njegova površina enaka najmanjšemu presečnemu področju v zožitvi.

Strojna oprema

Katera oprema se uporablja za posamezne preskuse prezračevalnih in klimatskih sistemov?

1. Kombinirani tlačni sprejemnik se uporablja za merjenje dinamičnega tlaka v toku s hitrostjo več kot 5 m / s in statični tlak v stalnem toku.
2. Potreben je celoten tlačni sprejemnik, kot pravi ime, za merjenje celotnega tlaka v hitrih (nad 5 m / s) tokov.

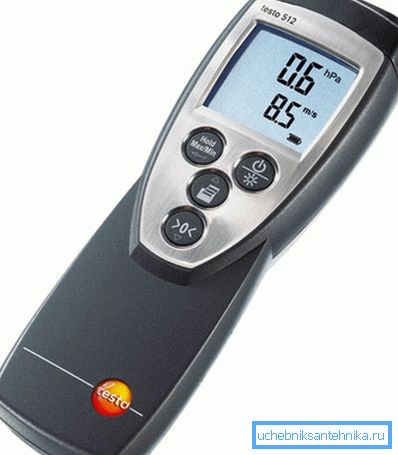

3. Za merjenje tlaka se uporabljajo diferenčni tlačni merilec in merilnik tlaka.

1. Anemometer (termometer) - za merjenje hitrosti počasnega (do 5 m / s) pretoka zraka.
2. Barometer - za merjenje tlaka okolja. To je potrebno za oceno pretoka zraka pri prezračevanju.
3. Merkurni termometer ali termočlen - za merjenje temperature zraka.
4. Psihometer - za merjenje ravni vlažnosti.

Nujnost: pri meritvah, izvedenih v prašnih potokih, morajo biti načrti naprav enostavno čiščenje - s svojimi rokami, s čopičem ali s pretokom stisnjenega zraka iz kompresorja.

Preskusni red

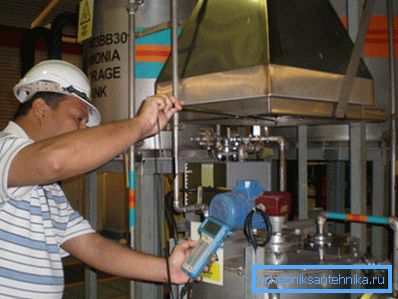

Preskusi se izvajajo ne prej kot 15 minut po začetku prezračevanja; V tem času se stabilizirajo vsi osnovni parametri tlaka, hitrosti, temperature in vlažnosti.

Kaj natančno merimo?

1. Tlak zraka v prostoru.
2. Temperatura v kanalu.
3. Temperatura v sobi.
4. Dinamični pretok.

1. Statični tlak na isti točki pretoka.
2. Skupni tlak na isti točki.
3. Čas, ko je anemometer v ravnini izmerjenega prečnega prereza pretoka, in sprememba njegovih odčitkov

Varnost

Obstaja samo ena zahteva v zvezi z varnostjo: postopek merjenja ne sme povzročiti nastanka koncentracij nevarnih ali eksplozivnih plinov.

Dokumentiranje

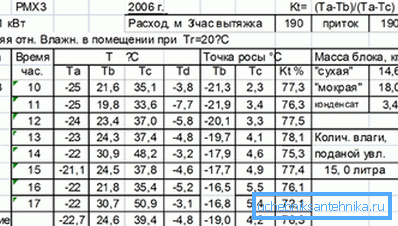

Na podlagi meritev in njihove obdelave se sestavi protokol aerodinamičnih preskusov prezračevanja, kjer se vnesejo vsi sprejeti parametri. Poleg merjenja zapisov, akt individualnega preizkušanja prezračevalne opreme vključuje tudi rezultate vizualnega pregleda in preverjanje dejanskih značilnosti opreme z navedenim.

Za aktiviranje:

• Za ventilatorja - tip, premer impelerja, pretok in skupni pretok, vrtljaji in premer jermenice.
• Za elektromotor - tip, moč, hitrost, način prenosa navora in premera jermenice.
• Za klimatske naprave in grelnike - tip, cirkulacijska shema hladilne tekočine, njegova vrsta in rezultati preskusa z delovnim tlakom.
• Za filtre - prepustnost, odstotek lova in padec tlaka.
• Za vlažilce - tip, pretok zraka, tlak pred razpršilcem, vrtljaji in premer kolesa razpršilca ​​in moč motorja.

Dejanje preizkušanja prezračevalnega sistema, ki izpolnjuje vse tehnične zahteve in odstopa dejanske značilnosti projekta za največ + 10%, služi kot podlaga za izdajo prezračevalnega potnega lista.

Zaključek

Upamo, da bomo lahko odgovorili na vprašanja, ki so se na bralcu zbirali na področju regulativnih zahtev in postopkov testiranja (glej tudi članek Avtomatizacija za prezračevanje: funkcije, funkcije, zmogljivosti).

Kot vedno, video v tem članku ponuja dodatne informacije. Uspehi!
