Prezračevalna kuhalna plošča za kuhinjo: kako ne bi naredili

Nekateri prostori stanovanjske stavbe potrebujejo poseben način prezračevanja. Na primer, zaželeno je, da namestite ventilator za kapuco v kopalnici, WC.

Ne delajte brez posebne opreme in v kuhinji. Zagotovil bo čist zrak v prostoru in zaščitil ne le prebivalce, temveč tudi okna, stene in pohištvo iz delovanja izdelkov za izgorevanje in maščob.

Razvrščanje izpušnih naprav

Izpušne naprave za kuhinje so razvrščene glede na način namestitve in načelo delovanja.

Na podlagi načina namestitve so takšne naprave izdelane.

1. Stropni in suspendirani analogi. Namestijo se na steno ali strop nad pečjo.
2. Vgrajena oprema. Namestite ga v omarico ali poseben predal. Zunaj ostane samo dno in nadzorna plošča naprave.
3. Namizne nape. Navodilo pravi, da se pogosteje uporabljajo v gostinskih obratih.

Po načelu delovanja so vsi pokrovi razdeljeni na naslednje analoge.

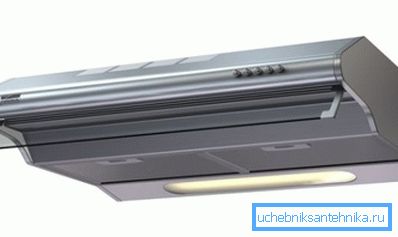

1. Filter medijev. Očistijo zrak, ko gre skozi filter. Najbolj pogosti so analogi premoga. Za njihovo čistost je treba stalno spremljati in po potrebi spreminjati.

Bodite pozorni! Ta pokrov je nameščen brez priključitve na prezračevanje. Najbolj primerna je za majhne kuhinje, v katerih hrana ni pripravljena, ampak le ogrevana.

1. Retractors. Njihove cevi prevzamejo onesnažen zrak neposredno v prezračevalno gred (kanal), prvotno obstoječe v hiši ali posebej opremljeno za uporabo pokrova. Za intenzivno uporabljane kuhinje so takšne naprave najboljše.

Kako izbrati zračni kanal in izpušni sistem

Pri izbiri pokrova upoštevajte naslednje točke.

Katere dejavnike je treba upoštevati

1. Izpušna moč naj ustreza območju prostora.
2. Njene dimenzije so sorazmerne s kuhinjsko opremo.
3. Prezračevalni kanal izpušnih plinov mora imeti zadosten prerez. Zadeve in njegov material.
4. Zasnova naprave mora biti skladna z notranjostjo prostora.

Najmanjša prostornina izpušnih plinov se izračuna kot prostornina kuhinje, pomnožena z 10. Torej, če ima prostor dimenzije 4-3 m, strop pa je višine 2,8 m, potem je prostornina kuhinje 33,6 m.

Zato mora biti moč naprave 336 m? v eni uri Strokovnjaki pravijo, da je zaželeno kupiti kapuco z majhno zmogljivostjo.

Bodite pozorni! Dimenzije naprave morajo biti sorazmerne s površino plinske plošče. Če je pokrov manjši, bo v stanovanje šel določen odstotek produktov zgorevanja in vonjav, ki se oddajajo med kuhanjem. To pomeni, da bo prezračevanje neučinkovito.

Cevi za sistem

Izpušna cev je lahko izdelana iz naslednjih materialov.

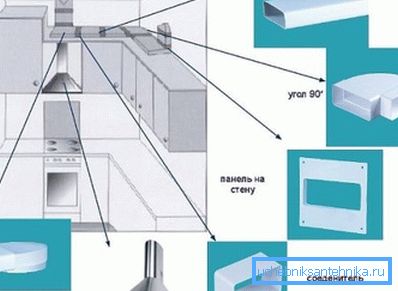

1. Plastika. Ne rjavi, ima majhno težo, samo nameščen, kemično odporen, ne boj se temperaturnih sprememb.
2. Cevi in ​​škatle pravokotnega dela iz jeklene pločevine. Njihova cena je nizka, vendar je material dovzeten za korozijo, zvišan hrup, ni zelo odporen proti mehanskim poškodbam.

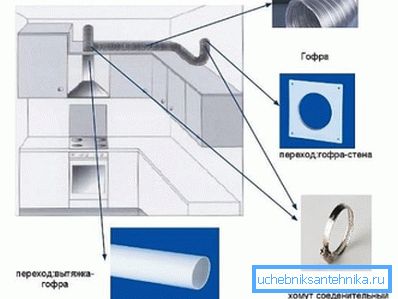

1. Valovite aluminijaste cevi. Njihova glavna prednost je odlična izolacija, tj. ni popolnih zvokov, ko močan zrak teče skozi kanal. Oblika takšnih cevi se lahko enostavno spremeni glede na parametre odprtine izpušnih plinov in omrežno konfiguracijo.

Edini minus je, da valovita prezračevalna škatlica za pokrov ni videti estetsko prijetna. Vendar pa je kanal vedno lahko prikriti s strani.

Namestitev naprave

Pred priključitvijo pokrova na prezračevanje morate pripraviti elemente sistema in orodja.

Kaj bo potrebno

Iz opreme in materialov boste potrebovali naslednje.

1. Pokrov sam, izbran glede na ustrezne lastnosti in obliko.
2. Nosilci za pritrditev.
3. Komplet cevi in ​​armature za razporeditev kanala.
4. Objemke za pritrjevanje kanala.
5. Prezračevalna rešetka za izpušne pline, zapiranje gredi in poenostavitev parjenja s svojim kanalom.
6. Protipovratni ventil je nameščen v vodu in zagotavlja vračanje umazanega zraka in vonjav.

Priročnik za pripravo.

1. Perforator za vrtanje lukenj za montažno konstrukcijo.
2. Izvijač za montažo na ohišje.
3. Merilni trak in svinčnik za merjenje.
4. Oštri nož.
5. Jigsaw ali žaga.
6. Stopnja gradnje.

Električna varnostna naprava

Kuhinjska napa je pripomoček povečane električne nevarnosti. V sobi so vedno vodne pare. Olje in maščobe iz kuhinjske hrane se splaknejo na električne naprave.

To lahko povzroči električni udar.

1. Na podlagi zgoraj navedenega mora biti povezava pokrova s ​​prezračevanjem z lastnimi rokami povezana z ozemljitvijo.
2. V stanovanjskih zgradbah, zgrajenih v zadnjih letih, ožičenje že ima fazo ozemljitve. Zato morate na vtičnico postaviti vtič s kontaktom.
3. V starih stavbah bo potrebno ozemljitev zgraditi samostojno.

Tukaj je, kaj storiti:

1. Na električni plošči na pristanku poiščite "nevtralno" - vdelano cev ali posebno pnevmatiko z montažnim zatičem.
2. Napajalni kabel previdno priključite na priključek. Njen prerez, najmanjši, mora biti 2,5 mm?.
3. Nato zategnite kabel s kontrolno matico.
4. Napeljite žico skozi prostore v kuhinjo do mesta vgradnje vtičnice. Za estetiko ni trpel, lahko uporabite podnožje s kabelskimi kanali, površinski analogi za plastične stene ali stene do žice.
5. Pokrov priključite na kabel. To je treba storiti s pomočjo stroja (moči 6.3 A)

Bodite pozorni! Če niste prijatelji z električno energijo, pokličite mojstre. Napetost v ščitu je 220 V, življenjsko ogroža.

Vgradnja vgradnih naprav

Vgradne faze vgrajenega pokrova so spodaj.

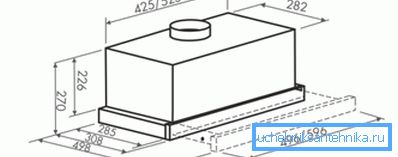

1. Najprej se je poravnala v omari za njo. Lahko ga kupite ali pa to storite sami. Ohišje mora imeti le stranske in zgornje stene. Dimenzije konstrukcije morajo biti skladne z velikostjo izpušne naprave.
2. Na vrhu ohišja z žago ali žaginico, ki se razreže skozi odprtino za prezračevalno cev, pritrdite v njem adapterjev prstan.

1. Na označenem mestu namestite ohišje s pomočjo oklepajev. Narežite med pečico in pokrovom, kot je določeno v potnem listu naprave. Praviloma je 65 cm, če je peč plin. Ko je kuhalnik električen, se lahko indikator razlikuje.
2. Pritrdite pokrov na ohišje. Vmesne točke morajo biti visoko kakovostne in zanesljive. Tako boste pri uporabi naprave preprečili vibracije in presežek hrupa.
3. Pred montažo preverite delovanje električne opreme naprave: nečesne ventilatorje za izpušne pline, osvetlitev itd.
4. Na območju, zaščitenem pred vlago blizu pokrova, namestite vtičnico. Govorili smo že o obveznem ozemlju. Na koncu dela je vse potrebno, da priključite električni kabel pokrova.
5. Pokrov je priključen na prezračevalno gred z uporabo cevi za zračni kanal. Eden od njegovih končnih častnikov z napravo, drugi pa je prikazan v glavnem kanalu hišnega prezračevanja. Povezava je izvedena z rešetko in sponami.

Namestitev tečajnega analoga

Namestitev naprave na tečaj je veliko lažja, saj ne potrebuje posebne omare.

1. Na steni na zahtevani ravni so označene točke za pritrditev naprave.
2. V bližini tega območja namestite ločeno električno vtičnico, ki je ozemljena.
3. Namestite pokrov na vgrajene nosilce.
4. Priključite zračni kanal v vtičnico.
5. Druga stran kanala je treba vgraditi v luknjo splošnega hišnega prezračevanja s pomočjo žara in objemke.

Bodite pozorni! Preden priključite pokrov na prezračevanje, je treba opozoriti, da vsak od obratov in zavojev kanala zmanjša učinkovitost cirkulacijske naprave za 10 odstotkov (v povprečju). Z drugimi besedami - če obstaja takšna priložnost, je treba prezračevalni kanal naravnati naravnost.

Zaključek

Če pravilno izberete in pravilno namestite izpušno napravo za kuhinjo, boste zagotovo preprečili kopičenje vodnih hlapov, škodljivih produktov izgorevanja in neprijetnih vonjav v tej sobi.

Videoposnetek v tem članku bo nadaljeval svojo temo.
