Prezračevalna loputa: namen, oblikovne značilnosti,
Ventili za ventilacijo ventilov ali ventilov za plin so zasnovani za regulacijo in distribucijo zračnega toka v prezračevalnih kanalih. To je eden od glavnih načinov za konfiguriranje in nadzor sistema kot celote in njegovih posameznih delov. Povedali bomo o napravi in značilnostih ventilov za plin.
Drsni ventili za prezračevalne kanale
Naprava
Zračni dušilec za prezračevanje je okvir, ki sledi obliki kanala, na katerem je nameščen sistem rezila ali rezila. Rezila ali vesla, nameščena na rotacijski osi, katerih vrtenje zagotavlja gladko nastavitev položaja slednjega (tudi preberite članek Prezračevalni ventil za plastična okna - ključ do zdrave mikroklime v hiši).
Sama os se na enem koncu prikaže skozi ohišje na zunanjo stran, kjer se nahaja krmilni ročaj ali električni / pnevmatski pogon. Okvir lahko vgrajen v kanal kot oblikovan del ali nadgrajen kot mreža. Priključki so lahko prirobnica, povoj in bradavica.
Vrtenje osi zagotavlja mešanje ali odpiranje kanala, s čimer prilagaja njegovo pretočnost. V skrajnem zaprtem položaju je rezilo vzporedno z ravnino odseka kanala, v skrajno odprtem - skoraj pravokotnem položaju.
Bodite pozorni! Če želite osi zasukati za več kot 90 stopinj, ni nobene točke, kot v tem primeru, medtem ko ohranite smer vrtenja, se bo rezultat začel spreminjati na nasprotno.

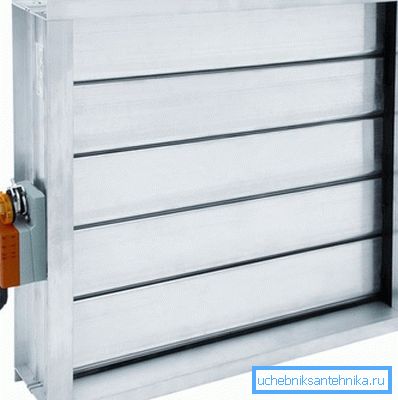

V primeru sistema rezil, ko kanal ni blokiran z enim rezilom, ampak z zasnovo, kot je slepa, vrtilna os ni ena, temveč toliko kot lopatice. Vse te osi so tudi na enem koncu, kjer jih povezuje skupen nagib, z delovanjem, na katerem se lahko vse lopatice obračajo pod enakim kotom.
Vrste
Ventili so razvrščeni glede na več parametrov: namen, oblika, vrsta krmilnega pogona in glavne funkcije.
Po dogovoru lahko vse ventile razdelimo na naslednje skupine:
- Zračni ventili. Oblikovana za prilagajanje gibanja zračnih mas brez dodatkov vnetljivih plinov, aerosolnih suspendiranih trdnih delcev in dima pri temperaturah do 80 stopinj. Največji tlak v kanalu je 1500 Pa. Uporablja se v prezračevalnih sistemih skladišč, rastlinskih skladišč in drugih gospodinjskih predmetov;
- Ognjevarna. Obstajata dve vrsti - ognjevarni in dim, medtem ko so prvi običajno običajno odprti, slednji pa so običajno zaprti. Zaščitne odprtine v zaprtih konstrukcijah ščitijo pred prodiranjem plamena in odstranjujejo tudi izgorevalne pline iz prostorov;
- Eksplozijski dokaz. Lahko se pripisuje različnim gasilskim napravam, vendar je njihova glavna razlika delo v eksplozivnih okoljih. Zasnova je izdelana tako, da je med delovanjem izključena pojav iskre;

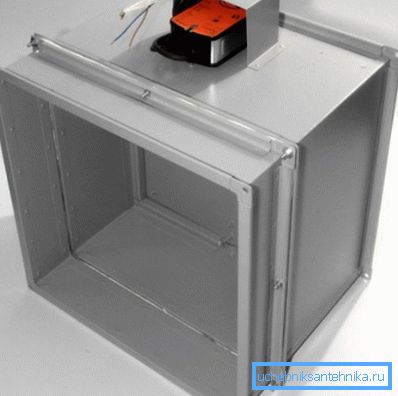

- Združeni. Najpogostejši tip lopute se uporablja v sistemih za prezračevanje in klimatizacijo civilnih in gospodinjskih predmetov ter v sistemih za ogrevanje zraka.

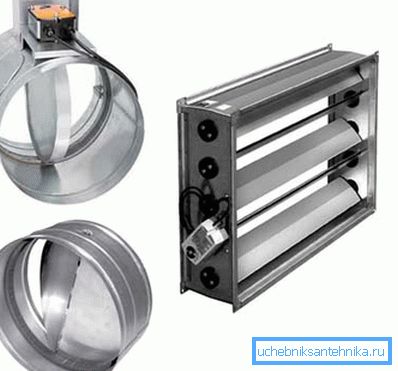

V obliki te naprave ponavljajo obris kanala in zato obstajajo tri glavne vrste:
- okrogla,
- pravokotne,
- kvadrat.
Lahko je tudi vdelan in nad glavo.
Po naravi pogona so takšne sorte:

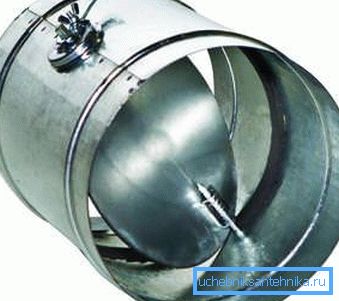

- Mehanski z ročnim pogonom (oznaka - "P"). Vrtilna os je opremljena z vzvodom ali profilnim vrhom za prijemanje s ključem. Pogosto je ročica izdelana v obliki ročaja z zadnjim delom, ki prikazuje kot vrtenja rezila;

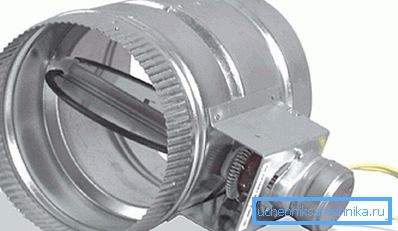

- Motorizirane prezračevalne lopute (z oznako "E"). Kontrolni mehanik poganja servo motor, nameščen na ohišju naprave. Uporablja se v avtomatskih sistemih in v kanalih velikega prereza;
- Ventili s pnevmatskim pogonom (oznaka - "P"). Razlikujejo od zasnove električnega pogona.
Poleg tega so naprave razdeljene v različne funkcionalne skupine:
- povratni ventili;
- zasilne naprave;
- običajno odprto;
- običajno zaprto;
- vzmeteno naloženo itd.
Nadzor se lahko izvede z avtomatizacijo, signalom prek centralnega daljinskega upravljalnika ali ročno.
Bodite pozorni! Cena posameznega izdelka je zelo odvisna od namena, velikosti, vrste pogona in proizvajalca. Najcenejša vrsta lahko stane od nekaj sto rubljev.
Značilnosti regulacije in prilagajanja

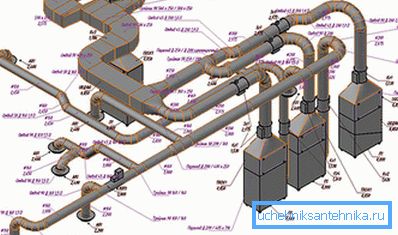

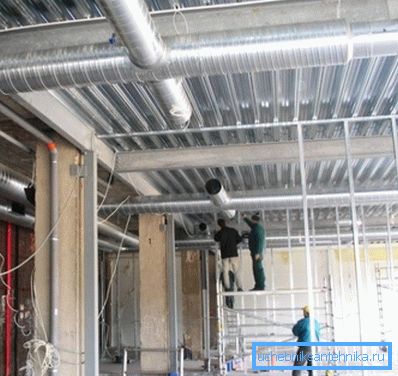

Glavna naloga postavitve in odpravljanja napak prezračevalnih sistemov je zagotoviti, da so parametri zračnega toka, ki jih določi projekt, nastavljeni na vseh mestih omrežja.
To je precej težko narediti s svojimi rokami brez osnovnega znanja, če pa se odločite, vam bo naše abstraktno navodilo pomagalo:
- Skupne vrednosti tlaka in ventilatorja morajo biti prilagojene projektnim podatkom. To se naredi tako, da se prilagodi pogostost njegovega vrtenja;
- Nato s pomočjo prilagoditvenih naprav konfiguriramo veje, ki so bližje ventilatorju. Uspešnost teh podružnic mora ustrezati oblikovanju. Z gladkim zapiranjem dušilcev dosežemo želeno odpornost proti toku;
- Presežek zraka se prenese na tiste dele verige, kjer je pri izračunu nizka produktivnost. V tistih mestih, kjer ni naprav za nastavitev, je mogoče namestiti jeklene diafragme, ki zagotavljajo stalno upornost;
- Kadar se stopnja pretoka zraka v glavnem odseku tokokroga, pa tudi v vstopni in izpušni napravi oblikuje vrednosti z napako največ 10%, se lahko šteje, da je uredba uspešno zaključena.
Bodite pozorni! Pozornost je treba nameniti povečanju porabe energije ventilatorjev s povečanjem njihove zmogljivosti.
Zaključek
Prezračevalni ventili in dušilniki vam omogočajo, da konfigurirate sistem in prilagodite parametre v realnem času. Možen je avtomatski način in ročni nadzor aktuatorjev blažilnika, kar vam omogoča, da ustvarite sofisticirane inteligentne rešitve za klimatske sisteme.
Videoposnetek v tem članku jasno ponazarja vse navedeno.
