Prezračevalne cevi - velikost zadev

Kadar neodvisno načrtujejo prezračevalni sistem, ljudje ne želijo posebej zapletati naloge in izbrati velikosti, ki se imenujejo naključno. Ponavadi premer z robom in delom prezračevanja ni posebej prizadet, vendar ta pristop ni namenjen inženirjem. Ne bo odveč, če boste vedeli, kako pravilno izberete prezračevalne cevi.

Kakšna mora biti prezračevalna cev

Prezračevanje v primerjavi z drugimi sistemi, na primer, oskrba z vodo med obratovanjem ne bo občutila večjih obremenitev, kar pomeni, da ni potrebe po precejšnji debelini kovine. Zato je prvo zahtevo po kovinskem kanalu mogoče imenovati majhna debelina stene.

Drugi pomemben parameter je korozijska odpornost. Kljub temu je raven vlažnosti zraka, ki poteka skozi kanale, dovolj visoka, da se kovina v 6-12 mesecih ne sme prekriti s plastjo rje.

No, najpomembnejša značilnost je premer, ki neposredno vpliva na učinkovitost prezračevalnega sistema. 120 mm prezračevalna cev ima površino preseka 113,04 cm², premer, na primer, 75 mm - samo 44,15 cm². Jasno je, da če se prečni prerezi razlikujejo za 2,56-krat, bodo lahko preskočili različne količine zraka na enoto časa (z enakim pretokom).

Regulativni okvir

Glavni indikator, ki se uporablja pri izbiri premera kanala, se lahko obravnava kot pretok zraka na enoto časa. V SNiP 41-01-2003 so glavne zahteve za prezračevalni sistem zabeležene tako glede produktivnosti kot geometrijskih dimenzij.

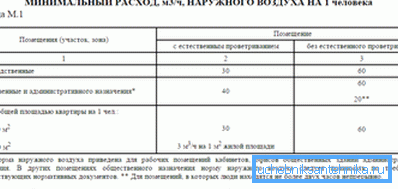

Na primer, v skladu s tem standardom za stanovanjske prostore mora biti zračni tok (za 1 osebo):

• za prostore s površino več kot 20 m² - bodisi 30 m³/ uro ali ne manj kot 0,35 izmenjave zraka, izračunano na podlagi celotnega obsega stanovanja. Nazadnje se v izračunih prevzame večja vrednost;
• če površina prostora ne presega 20 m², izmenjavo zraka lahko preprosto vzamemo na podlagi povprečne vrednosti 3 m³/ uro pri 1 m² kvadrat

To pomeni, da je srednje velika soba (19-20 m²) na uro prezračevanje mora zagotavljati kroženje približno 60 m³. Majhna velikost, na primer, prezračevalna cev 75 mm, se preprosto ne bo spopadala s to nalogo.

Bodite pozorni! Teoretično je mogoče povečati količino zraka, ki se dobavlja tudi skozi majhen odsek, dovolj pa je samo, da namestite močan ventilator. Toda to bo pripeljalo do velikega povečanja hitrosti. Malo je verjetno, da stanovanje potrebuje osnutke in zavijanje vetra v prezračevanje.

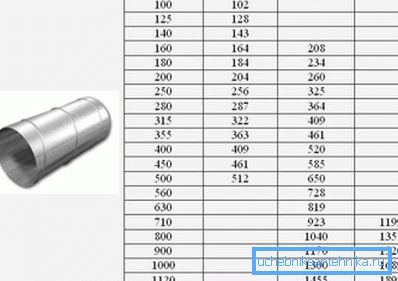

Isti standard (SNiP 41-01-2003) vsebuje nekatere zahteve glede velikosti plinovoda.

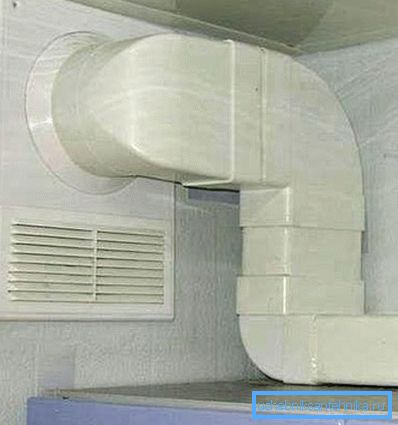

Kar zadeva kanale profila, morate navigirati na večji strani:

• z velikostjo do 250 mm, mora biti debelina stene enaka 0,5 mm;
• z naraščajočimi velikostmi do 1250-2000 mm se debelina stene poveča na 0,9 mm;
• če velikost večje strani presega 2000 mm, je potreben dodaten izračun, ki bi upravičil debelino kovine.

Če so njegove omejitve in deli okroglih ventilacijskih kanalov:

• na primer okrogle prezračevalne kanale s premerom manj kot 200 mm se lahko uporabljajo le, če debelina stene ne presega 0,5 mm. Tudi če ima prezračevalna cev 160 mm debelina stene 0,6 mm, kar strogo sledi standardu, ga je treba zamenjati. V zasebni gradnji seveda ni tako tovrstnih tovrstnih omejitev;
• vendar v primeru velikega premera (od 1800 do 2000 mm) lahko debelino jekla povečamo na 1,4 mm. To je potrebno, da se vod ne sme preprosto upogniti pod svojo težo.

Izbira zračnega kanala

Pri določanju dimenzij prečnega prereza je treba upoštevati hitrost premikanja zraka. Kanal za prezračevanje, ki se nahaja v stanovanju, ne bi smel biti vir konstantnega hrupa, hitrost pretoka zraka v stanovanje (velja za odvodne in izpušne cevi) ne sme povzročati neugodja.

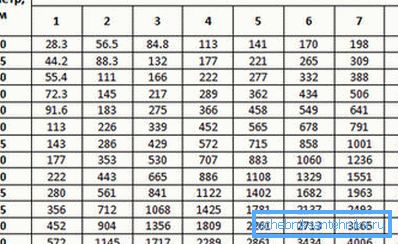

Iz tega razloga se za različne dele prezračevalnega sistema uvajajo priporočeni kazalniki hitrosti zraka, kar močno vpliva na izmenjavo zraka. Na primer prezračevalna cev s premerom 200 mm in hitrost zraka 1,0 m / s lahko zagotovijo izmenjavo zraka pri 113 m.³/ uro S povečanjem hitrosti do 1,5 m / s se bo zračna menjava povečala 1,5 krat na 169,5 m³/ uro

V tem primeru je veliko odvisno od načina kroženja zraka (naravnega ali prisilnega). Tako lahko pri sistemih z naravno cirkulacijo največji pretok zraka doseže do 2 m / s (v min), v zračnih kanalih v stanovanjih se zračni tok premika z manjšo hitrostjo.

Če pa se prezračevalna cev v zasebni hiši dopolni z ventilatorjem, se hitrost pretoka poveča.

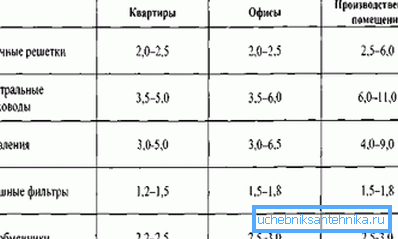

Ker je sprememba moči ventilatorja precej velika, se moramo zanašati na priporočene vrednosti za različne dele sistema:

• na ravni napajalne rešetke hitrost ne sme presegati 1 - 3 m / s;
• izpušna rešetka - 1,5 - 3,0 m / s;
• razdelilnik zraka 1,5 - 2,0 m / s;
• stranski kanal - 4,0 - 5,0 m / s;
• kanalni prezračevalni kanal - 6,0 - 8,0 m / s.

Postopek izbire kanala

Navodila za samoizbiranje so sestavljena le iz nekaj točk:

• najprej morate odločiti o hitrosti zraka v sobi;
• potem se glede na določeno hitrost zraka izračuna območje prezračevalnega kanala. Izračun se izvaja po formuli

Za določitev premera formule za zračenje cevi se uporablja.

• saj je izbor velikosti tipa zaokrožil rezultat, potem morate preveriti, koliko se je spremenila hitrost pretoka zraka. Iz prejšnjih formul morate izmeriti hitrosti

kjer sta a in b - velikost pravokotnega odseka, m

Kar se tiče izmenjave zraka, lahko uporabite dva pristopa, da jih določite, vendar ko se izračuni izvajajo z lastnimi rokami, jih pogosto preprosto nastavite po normi 30 m³/ uro za 1 osebo. Na splošno so takšne možnosti možne:

• ob upoštevanju pogostosti zamenjave zraka v prostoru, v tem primeru je količina zraka določena s formulo

kjer je V prostornina prostora, m³/ uro;

n je stopnja izmenjave zraka (praviloma za stanovanjske stavbe se domneva v razponu 1-3).

• ob upoštevanju stopnje zamenjave zraka za prvo osebo v stavbi (v tem primeru se znesek zamenjave zraka upošteva na začetku članka).

Primer velikosti kanala

Predpostavimo, da morate izbrati velikost prezračevalnega kanala, da zagotovite izpušne pokrove v sobi, ki meri 4 x 5 x 3 m. Predvideno je, da bo v sobi 1 oseba dolgo časa.

Izračun se izvede v naslednjem zaporedju:

• izmenjava zraka je določena - v našem primeru lahko vrednost nastavite na 60 m³/ uro (s hitrostjo 3,0 m³/ uro za vsakih 1,0 m² kvadrat);
• hitrost premikanja zraka v kanalu se lahko ustavi pri vrednosti 1,0 m / s;
• ki je določen s presečno površino A = 60 / (3600 • 1,0) = 166,67 cm²;
• izbrana je ustrezna velikost. V našem primeru lahko izberete krožni kanal 140 mm (površina preseka 154 cm²) ali pravokotnega prereza 100x200 mm (površina 200 cm²);

• hitrost je preverjena. Za okrogle kanale bo v = 60 / (3600 • 0,0154) = 1,08 m / s, pravokotni prerez pa v = 60 / (3600 • 0.0200) = 0,83 m / s. Obe vrednosti sta v sprejemljivih mejah, zato je cena in način cevnih instalacij lahko odločilen dejavnik pri izbiri.

Kaj iskati pri izbiri zračnega kanala

Pri izbiri zračnega kanala morate upoštevati ne samo načrtovalni del, ampak tudi takoj razmišljati o enostavnosti namestitve. V primeru izračuna je bil izbran zračni kanal s približno enako zmogljivostjo, toda v primeru krožnega preseka je njegov premer 160 mm, v primeru pravokotnega prereza pa le 100 mm. Ko bodo prezračevalne cevi nameščene, je lahko zelo pomemben prihranek 60 mm.

Poleg tega je treba pozornost nameniti takim sitam, kot so:

• zaščita pred hrupom in izolacija. Včasih je bolje kupiti zračne kanale s tovarniško plastjo zvoka in toplotno izolacijo;

Bodite pozorni! Izolacija prezračevalnih cevi je potrebna, ker se pozimi zrak v neizoliranem cevovodu ohladi prehitro in bo prišlo do težav z bremenom.

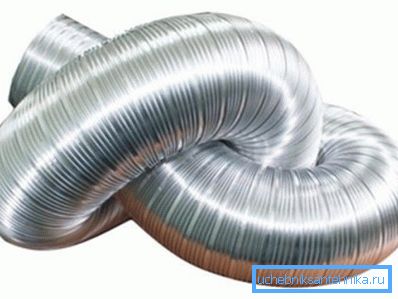

• če se na nekaterih mestih mora kanal pogosto upogibati z velikimi koti, je lahko uporaba gibljive cevi upravičena.. Takšni zračni kanali so lahko poligli (iz aluminijaste folije, navite na jekleni okvir) in PVC. Glavna prednost, ki jo nudi prožna prezračevalna cev, je možnost gladkega vrtenja (to ugodno vpliva na aerodinamiko) in zmanjšanje števila oblikovanih elementov na minimum.

Povzemanje

Ključ do visokokakovostnega prezračevanja lahko imenujemo ustrezno oblikovani prezračevalni sistem. Pomembno vlogo imajo ne samo lokacije zračnih kanalov, ampak tudi njihovi izračuni (kar pomeni izbiro dimenzij prečnega prereza). Priporočila, predlagana v članku, bodo pripomogla k izogibanju tipičnih napak novincev, prezračevanje stanovanja pa bo stalno delovalo.

Video v tem članku prikazuje primer že nameščenega pravokotnega prezračevalnega sistema.
