Prezračevalni kanali in zračni kanali v stanovanjih in hišah

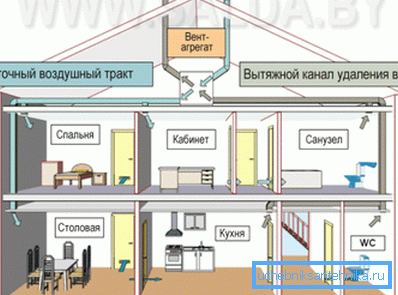

Gradnja stanovanjske hiše ni popolna brez namestitve in priključitve naravnega ali prisilnega prezračevalnega sistema. V večnadstropnih stavbah so najpogosteje uporabljeni vgrajeni zračni kanali iz opečnega ali trdnega betona za odstranjevanje izpuščenega zraka iz stanovanjskega prostora v ozračje, ki se instalirajo takoj med gradnjo hiše. Če je prezračevalni sklop zamašen, ali če je kanal potrebno prenesti na drugo mesto, se za zunanjo namestitev uporabljajo novi kovinski ali plastični pravokotni prezračevalni kanali.

Pravila za postavitev prezračevalnih kanalov

Pri opravljanju popravil ali montažnih del se morate zavedati, da je treba ureditev nove ali preureditve obstoječega prezračevalnega sistema z lastnimi rokami opraviti v skladu z uveljavljenimi gradbenimi kodami in predpisi.

Da bi bralcu olajšali obravnavo te preproste naloge, bo članek vseboval kratek pregled, ki opisuje glavne značilnosti ureditve glavnih kanalov in prezračevalnih kanalov v zasebnih stanovanjih in stanovanjih.

Sorte prezračevalnih kanalov

Glede na njihove konstrukcijske značilnosti in relativno pozicioniranje prezračevalnih kanalov glede na nosilne stene zgradbe lahko vse zračne kanale razdelimo na več tipov.

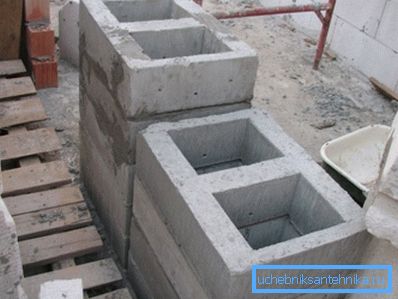

1. Vgradne prezračevalne cevi pravokotnega ali kvadratnega preseka se praviloma položijo v podporne stene stavbe med njegovo gradnjo. Pri njihovi izdelavi se najpogosteje uporablja ročno polaganje prezračevalnih kanalov iz opeke ali oblikovanje posebnih armiranih betonskih blokov, namenjenih za namestitev takšnih sistemov.

1. Lažni ali spuščeni zračni vodi najpogosteje predstavljajo ravne kanale za prezračevanje v obliki montažnih škatlastih struktur iz pocinkane jeklene pločevine.. Montaža in priključitev takšnih sistemov se izvede po zaključku gradbenih in zaključnih del ter v primeru prenove objektov - po zaključku rekonstrukcije po posebej razvitem tehničnem projektu.

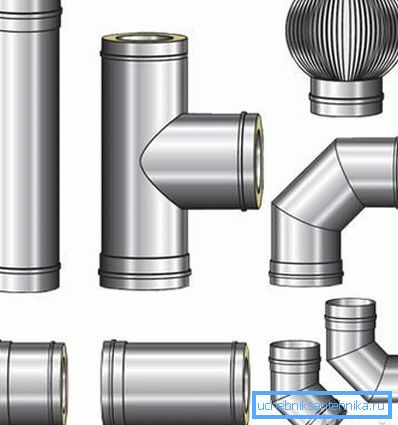

2. Zunanji ali z drugimi besedami, dodatni prezračevalni kanali so ločena zgradba, ki je nameščena na zunanji strani stavbe.. Takšen sistem je lahko izdelan iz opečnega, trdnega betona in cevi iz plemenitih kovin iz pocinkanega ali nerjavečega jekla.

Nasvet! Priporočamo, da se zračni kanali v zasebnih hišah postavljajo vzporedno s pečnim dimnikom v neposredni bližini. Taka ureditev zaradi navzgornjega toka toplega zraka lahko znatno poveča želje in s tem izboljša učinkovitost prezračevalnega sistema.

Izbira materiala

Trenutno je na voljo veliko različnih materialov za vgradnjo zračnih kanalov, katerih cena se lahko močno razlikuje, vendar je prava izbira odvisna predvsem od posebnih pogojev gradnje in posebne uporabe prostora.

1. Vgrajeni zračni kanali iz monolitnega betona so izredno trdni in trpežni, enostavni za vzdrževanje, poleg tega pa z enotnim monolitnim polnjenjem imajo malo upora na gibanje zračnega toka.

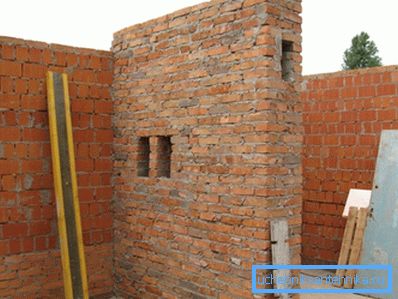

2. Trdna opeka ima podobne operativne lastnosti, vendar lahko v večini primerov opeka prezračevalnih kanalov povzroči turbulentne turbulence, kar znatno zmanjša želje, zato je priporočljivo, da ga uporabite pri namestitvi prezračevalnih sistemov s prisilnim kroženjem zraka.

1. Kovinski in plastični kanali za prezračevanje so brez tega pomanjkanja, vendar so manj trpežni, zato jih je treba zaščititi pred zunanjimi mehanskimi vplivi. Poleg tega so vsi kovinski izdelki (razen nerjavnega jekla) podvrženi atmosferski koroziji in zato potrebujejo dodatno zaščito pred vlago, ki nastane pri nastajanju kondenzata.
2. Za vgradnjo v opečno ali betonsko steno se uporabljajo tudi vgrajeni azbestno-cementni vodi. Z vidika aerodinamike in zmogljivosti je ta material najbolj primeren za vgradnjo vgrajenih prezračevalnih sistemov v proces izgradnje opečne ali trdne zgradbe.

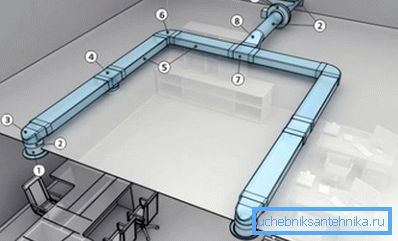

3. Za vgradnjo prezračevalnega sistema v zaprtem prostoru, na primer za visečimi stropi ali za stenskimi ploščami iz mavčne plošče, so primerni ravno prezračevalne cevi majhne debeline, izdelane iz plastike ali kovine.

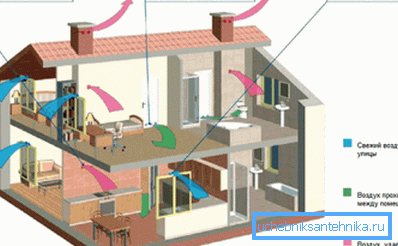

Nasvet! Pri samonastavi prostega pretoka zraka z naravno kroženje zraka je priporočljivo uporabiti okrogle plastične prezračevalne kanale, ker zaradi svoje oblike in gladke notranje površine ustvarijo minimalno odpornost na gibanje zraka.

Neodvisno izdelovanje kanala

Kot je navedeno zgoraj, je najbolje uporabiti okroglo azbestno-cementno cev za vgradnjo integriranega kanala, zato bodo spodaj predstavljena navodila po korakih za namestitev takšnega prezračevalnega kanala v opečno steno.

1. Ohišje opeke stene in pol in pol opeke ležijo na običajen način do ravni lokacije vent.
2. Na dnu azbestno-cementne cevi odrežite sprednjo steno do aksialne črte do višine 120 mm, tako da se na koncu oblikuje stopničasto okno.
3. Na zgornji ravnini opeke namestite azbestno-cementno cev z oknom izrezano v sobo in ga začasno pritrdite na gradbene objekte (stebre, tramove, strop) s pletilno žico.
4. Podaljšajte opeko na enak način, postavite opeko na rob spredaj in za azbestno cementno cevjo.
5. Tako morate zgornji konec azbestno-cementne cevi priti do okolice, ki ni nižja od zgornjega dela grebena strehe.

Nasvet! Za povezavo vodoravnega prezračevalnega kanala z vertikalnim dvižnim vodom v drugih nadstropjih na pravem mestu azbestno-cementne cevi je potrebno rezati pravokotno ali kvadratno okno s širino, ki je enaka njenemu premeru in višini najmanj 120 mm.

Regulativne tehnične zahteve

Pri samostojnem izvajanju montažnih del je potrebno upoštevati splošno sprejete norme in pravila, ki se nanašajo na namestitev prezračevalnih sistemov, oblika notranjega dela in dimenzije prezračevalnih kanalov pa morajo strogo upoštevati zahteve regulativnih dokumentov.

1. Odprtina izpušnih plinov v prostoru naj bo čim bližje stropu, razdalja od zgornjega roba do stropa pa ne sme biti večja od 100 mm.

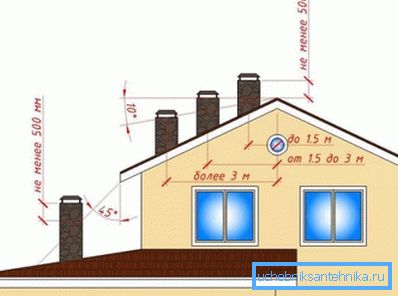

2. Če se izstop iz cevi na strehi ne nahaja več kot 1500 mm od grebena strehe, mora biti višina vsaj 500 mm višja od grebena.

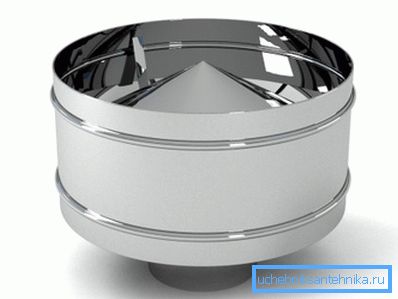

3. Za izboljšanje naravnega potiska in za zaščito navpičnega dvižnika pred padavinami mora biti njegov iztok opremljen s posebnim deflektorjem iz nerjavečega jekla.

1. Navpični dvižniki z naravno kroženje zraka morajo imeti površino prečnega prereza najmanj 140-180 cm3, kar približno ustreza premeru cevi 120-150 mm.
2. Površina prečnega prereza navpičnih dvižnih kanalov s prisilnim kroženjem zraka mora biti vsaj 90-130 cm3, kar ustreza premeru krožne cevi 100-130 mm.
3. Vsi vertikalni in vodoravni prezračevalni kanali, ki prehajajo skozi stopnišča, podstrešja ali druge neogrevane prostore, morajo imeti toplotno izolacijo iz ekspandiranega polistirenskega lista ali mineralne volne z najmanjšo debelino 50 mm.
4. Da bi zagotovili normalno potiskanje v sistemih z naravnim ali prisilnim kroženjem zraka, morajo biti vsi priključki popolnoma tesni in brez vidnih znakov poškodb.

Zaključek

Ne glede na izbrano materialno in proizvodno tehnologijo morajo vsi zračni kanali in prezračevalni kanali v skladu s standardom SNiP 2.04.05-91 "Ogrevanje, prezračevanje in klimatizacija" v celoti upoštevati tehnične lastnosti, določene v tem regulativnem dokumentu.

Če želite podrobnejše informacije o tej težavi, si lahko ogledate videoposnetek v tem članku ali preberite ustrezno regulativno in tehnično dokumentacijo na naši spletni strani.
