Prezračevalni sistemi: glavna klasifikacija, načelo

Iz tega članka boste izvedeli, kako so urejeni prezračevalni sistemi v zdravstvenih ustanovah in njihovih domovih. Poleg tega upoštevamo klasifikacijo sistemov, odgovornih za izmenjavo zraka v zaprtih prostorih, in kateri tip je prednosten za uporabo v določenih pogojih.

Zgodovina delovanja bolj ali manj učinkovite prezračevalnih shem je stoletni časovni razpon. Konec koncev so celo stari Rimljani imeli idejo, da je svež zrak v zaprtih prostorih mogoče doseči v želeni količini.

Že od takrat je minilo veliko časa in tehnologije so se razvile, postale bolj zapletene in učinkovitejše. Zato na trgu obstaja veliko rešitev, ki temeljijo na različnih načelih delovanja in so značilne za različne parametre.

Kaj in glede na kakšne premisleke lahko izbirate med vrsto predlaganih tehnologij?

Potreba po učinkoviti in učinkoviti prezračevanju

Pred odločitvijo, katera oprema za prezračevalne sisteme je pomembna v posameznem primeru, upoštevajte načelo, kako se izmenjuje zrak v zaprtih prostorih in kakšna je potreba po teh procesih.

Priročnik za uporabo večine shem za izmenjavo zraka temelji na premiku volumna izpuščenega zraka s svežim volumnom.

Dejanje nekaterih sistemov temelji na razliki v zračnem tlaku znotraj in zunaj zgradbe. Druga vezja delujejo z ventilatorji, ki izvlečejo izpušni zrak na zunanjo stran, svež zrak pa se na zunanji strani oskrbuje za zamenjavo. Tako eno kot druga shema je mogoče izvajati z lastnimi rokami v hiši ali stanovanju.

Zato smo se odločili za načelo delovanja in zdaj bomo odločili, kako je potrebno prezračevanje zaprtih prostorov in katere prednosti zagotavlja.

Med delovanjem določenih prostorov je v zraku v kombinaciji z majhno količino kisika prekomerna raven toplote in vlage. Poleg tega je v izpušnem zraku presežna koncentracija ogljikovega dioksida in drugih nevidnih onesnaževal. Druga pomembna vrsta onesnaženja je prah, ki se kopiči v zaprtih prostorih in zahteva pravočasno odstranitev.

Skoraj vse vrste prezračevalnih sistemov, ki so danes znane, so namenjene odstranjevanju škodljivih nečistoč in izboljšanju kakovosti zraka. Poleg tega je uporaba prezračevanja namenjena zagotavljanju optimalnih sanitarnih in higienskih pogojev, vključno s sprejemljivo temperaturo, vlago in prometnim tokom.

Pomembno: Visoka kakovost zraka v sobi je zagotovljena z rednim vzdrževanjem prezračevalnih sistemov.

Glavna klasifikacija prezračevalnih naprav

Norme intenzivnosti zračnega prometa urejajo sanitarni predpisi in predpisi (San Pin) ter pravila in predpisi o graditvi (SNiP).

Pri načrtovanju prezračevalnega sistema upoštevamo naslednje parametre:

• zmogljivost (pretok zraka s hitrostjo m? / h);
• pretok kanala (m / s)
• delovni tlak (Pa);
• moč grelnika (kW);
• najvišja raven hrupa (dB).

Sodobna klasifikacija prezračevalnih sistemov vključuje razdelitev v tipe v skladu z naslednjimi merili:

• v skladu z metodo gibanja zračnih tokov - prezračevanje naravnega (pasivnega) in prisilnega (mehanskega) tipa je drugačno;
• v skladu z načinom organizacije - dobavo in izpušnimi plini;
• ki temelji na značilnostih modela - kanale in kanalu;
• v skladu z namenom - lokalno, splošno izmenjavo, zasilni in dim.

Načrtovanje in izdelava prezračevalnih sistemov temelji na količini zraka na osebo na uro. Na primer glede na parametre zavetišča za zračni napad je poraba zraka na osebo približno 2,5 kubičnih metrov na uro, medtem ko se v pisarni sobi ti parametri povečajo na 20 m ?.

Podrobnejše razmislite o teh spremembah prezračevalnih sistemov.

Naravna in prisilna prezračevalna shema

Kot smo že omenili, sodobni prezračevalni sistemi delijo na naravne in prisilne spremembe.

Kakšna je razlika in kaj je bolj primerno za ureditev teh ali drugih prostorov v zaprtih prostorih?

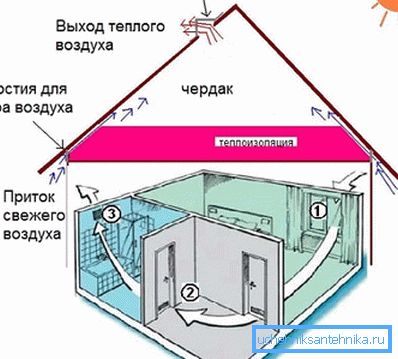

1. Naravno prezračevanje deluje zaradi razlike v tlaku znotraj in zunaj objekta.. Izpušni zrak se izprazni skozi pokrov, medtem ko se dotok izvede s posebnimi dovodnimi cevmi ali skozi uhajanje v preddverju oken in vrat.

Sistemi naravnega (pasivnega) tipa so nato razdeljeni v naslednje modifikacije:

• Organizirano prezračevanje - vključuje izmenjavo zraka v napravi s pomočjo posebej pripravljenih odprtin za odzračevanje in odvajanje izpušnih plinov. Tak sistem omogoča ne samo zamenjavo izpušnega zraka z dovodnim zrakom, temveč tudi prilagajanje intenzitete pretoka.
• Neorganizirano prezračevanje prevzame prisotnost izpušnega pokrova brez dovodnega kanala (njegova funkcija se opravi z odprtim ventilom ali vrzeli v preddverju oken in vrat).

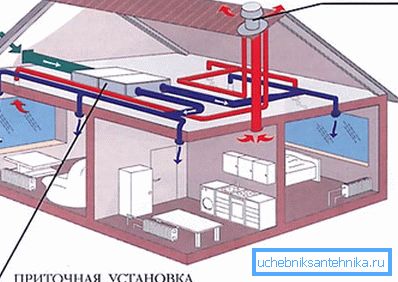

1. Mehansko (prisilno) prezračevanje vključuje gibanje zraka z ustvarjanjem razlike v tlaku s pomočjo ventilatorjev ali ejektorjev.

Shema je bolj učinkovita v primerjavi z pasivno sorto, saj deluje ne glede na podnebne razmere zunaj stavbe.

Pomembno: Zaradi uporabe posebnih elektronskih naprav postane možno oddajanje prezračevalnih sistemov in avtomatsko krmiljenje v kombinaciji z učinkovitim nadzorom osnovnih parametrov zračne izmenjave v prostoru.

Razvrščanje sistemov po vrsti organizacije izmenjave zraka

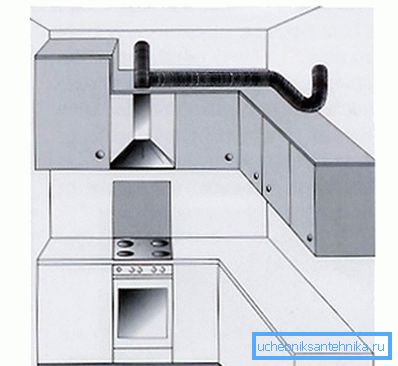

• Lokalno prezračevanje - To je shema oskrbe z dovodom zraka, v kateri se zrak napaja na določena območja prostora, izpuščen pa je izpušni zrak iz teh območij. Tipičen primer takšne sheme za izvedbo izmenjave zraka je kuhinjska napa, nameščena nad pečjo.

Takšna shema je poleg domače uporabe našla široko uporabo pri prezračevanju industrijskih prostorov, kjer je potrebno odstraniti onesnažen zrak iz enega ali drugega proizvodnega mesta.

• Splošno izmenjavo tipa prezračevanja namenjen je enako učinkovito vzdrževanje parametrov zraka v celotni sobi, ne glede na njegove parametre.

Takšne sheme se najpogosteje uporabljajo pri ureditvi pisarniških prostorov in maloprodajnih prostorov.

• Sistemi proti dima vgrajen v ognjevarno varnost v prostoru.

Sistemi za odstranjevanje dima v primeru nepooblaščenega vžiga prinašajo izdelke zgorevanja, ki ljudem v prostoru omogočajo evakuacijo in evakuacijo dragocene lastnine, ki se lahko poškoduje pri požaru.

• Sistemi prezračevanja v sili ki se uporabljajo na območjih, kjer obstaja večja verjetnost nepričakovanega sproščanja škodljivih ali potencialno nevarnih snovi v količinah, ki presegajo standarde MPC.

Za prezračevanje v sili je značilna večja zmogljivost in vam omogoča, da v najkrajšem možnem času odstranite odvečni plin. Obrati tega tipa so nameščeni in upravljajo izključno na industrijskih objektih.

Oprema, ki se uporablja v prezračevalnih sistemih

Oprema in dodatna oprema za prezračevalne sisteme na trgu predstavljajo številne naprave, med njimi pa so naslednje kategorije:

Ventilatorji - mehanske naprave za rezilo, ki prisilijo zrak v prezračevalne kanale.

V skladu s konstrukcijskimi in operativnimi funkcijami so ventilatorji razdeljeni na naslednje modifikacije:

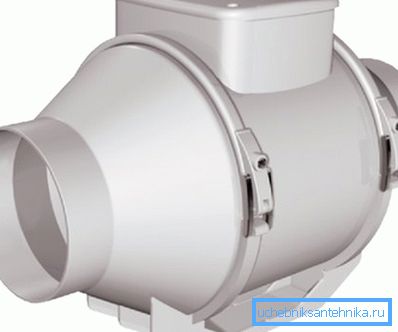

• kanal (pravokotni in okrogli);
• diametralni (tangentni);
• aksialni (aksialni);
• radialni (centrifugalni);
• streha.

Razmislite o glavnih vrstah teh naprav, kolikor je to podrobno:

• Aksialni, ali kot se imenujejo aksialni ventilatorji, so našli najprimernejšo uporabo v najsodobnejših gospodinjskih pokrovih.

Takšne naprave se razlikujejo po nizki ceni. Zasnova je zunanji ovoj, znotraj katerega se nahaja električni motor in rotor, ki poganja zrak. Kljub enostavni zasnovi imajo tovrstni ventilatorji večjo učinkovitost v primerjavi z analogi, drugače urejeni.

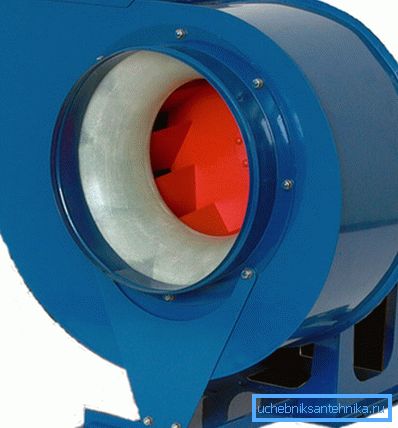

• Radialni (centrifugalni) ventilatorji se pogosto uporabljajo pri gradnji industrijskih sistemov. Za te naprave je značilna zanesljivost in kot posledica dolgega vira.

Zasnova naprave je spiralno ohišje in propeler, ki se nahaja v njej in vrti okrog svoje osi. Vijak vrti zračni tok, ki se v centrifugalno silo vrže v kanal.

• Tangencialni (diametralni) ventilatorji so še ena vrsta industrijskih naprav. Naprava izgleda kot zaprta oblika s priključki za vstop in izstop zraka. Takšne naprave so nameščene v klimatskih napravah in vročih zavesah. Manj pogosto je enota nameščena v rupturi kanala.

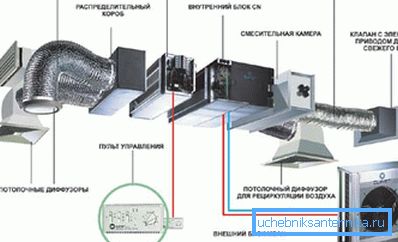

Poleg ventilatorjev se v prezračevalnih sistemih uporabljajo naslednji strukturni elementi:

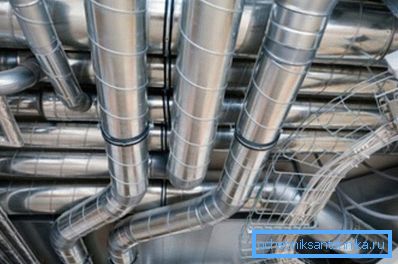

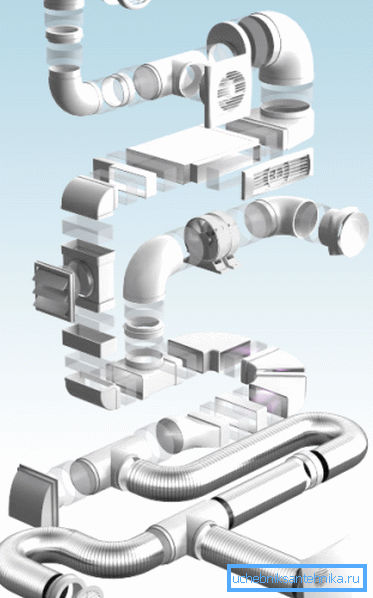

• Zračni kanali - cevi s pravokotnim ali okroglim prečnim prerezom, ki so povezani v eni konstrukciji s pipami in posebnimi dodatki za montažo.
• Profili za prezračevalne sisteme - so kovinski vodili z montažnimi perforacijami, na katere so pritrjene vse komponente.
• Zvočni dušilniki in zvočno izolacijski materiali - uporabljajo se za zmanjšanje ravni hrupa med delovanjem sistema.
• Filtri za prezračevalne sisteme so širok spekter naprav, ki so nameščeni na vstopnem vodu in preprečujejo vstop prahu in drugih onesnaževal v prostor.

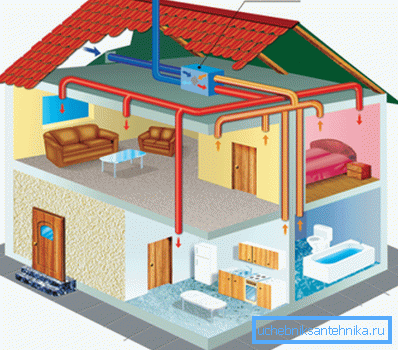

• Grelniki zraka - se lahko uporabljajo v prezračevalnih sistemih in popolnoma nadomestijo ogrevanje. Skupaj z običajnimi grelniki se reciklerji vedno bolj uporabljajo v prezračevanju, kar omogoča zmanjšanje stroškov ogrevanja zraka z zmanjšanjem porabe energije.

Zaključek

Torej smo upoštevali značilnosti prezračevalnih sistemov naprave. Poleg tega smo ugotovili, katera oprema se uporablja pri izvajanju določenih shem. Te informacije je mogoče uporabiti v praksi, na primer pri urejanju prezračevanja v deželi.

Imate kakšna vprašanja? Več informacij boste našli, če gledate videoposnetek v tem članku.
