Prezračevalni ventil: naprava, princip delovanja, namestitev

Prezračevalni ventil je preprosta naprava, ki omogoča povečanje učinkovitosti sistema v 20%. Želimo govoriti o načinu delovanja, značilnostih in vrstah teh naprav ter se osredotočiti na to, kako namestiti zračni deflektor z lastnimi rokami.

Odbojniki prezračevalnih sistemov

Naprava in načelo delovanja

Najprej je treba ugotoviti, kaj je deflektor v prezračevanju, saj področje uporabe močno vpliva na načrtovanje naprave. V dovodnih in izpušnih sistemih za naravno prezračevanje je deflektor nameščen na vrhu izpušnega kanala, da bi povečal potisk z ustvarjanjem območja zmanjšanega tlaka.

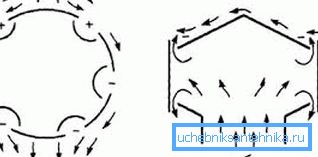

Načelo delovanja naprave temelji na Bernoulijevem zakonu, katerega posledica je učinek razredčenja zraka v tok z različnim prerezom. Višja stopnja pretoka, toliko bolj opazen padec tlaka.

Bodite pozorni! Tako vidimo, da zaradi vetrne energije, ki piha cev, nastane relativni vakuum na območju konice, zaradi česar se zračne mase znotraj cevi usmerijo navzgor, kar ustvarja dodaten potisk.

Če upoštevamo prezračevalno napravo, bomo videli več glavnih delov (varianta TsAGI):

1. Difuzor. Gre za kos cevi v obliki okrnjenega stožca, ki ga nosi ozka stran na cevi. Poveča pritisk v cevi na konici, s tem povečuje razliko tlaka in aktivnost odvajanja izpušnega zraka s tokom vetra;
2. Krovnik ali pokrovček. Služi za zaščito kanala pred padavinami, ruševinami in drugimi tujimi predmeti;
3. Zunanji cilinder ali ohišje. Uniči tok vetra, ki ustvarja v območju nizkega tlaka.

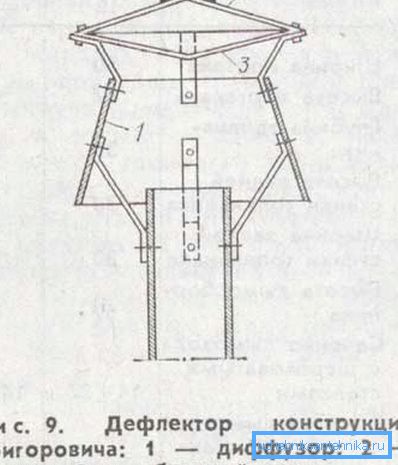

V različici gradnje Grigoroviča bomo videli nekoliko drugačno sliko.

Struktura naprave vključuje naslednje vozlišče:

1. Difuzor. Tukaj vidimo isti skrajšani stožec, vendar ga nosimo na cevi s široko stranjo in del te strani presega del konice. Ta detajl se imenuje tudi "steklo", v tem primeru je glava cevi "dno stekla";
2. Krovnik ali pokrovček. Izvaja zaščitno funkcijo, kot v prejšnjem primeru;
3. Povratni stožec. Namestil ga je pod pokrovom z zgornjim navzdolom in služi za preprečevanje kopičenja zraka pod dežnikom, prav tako pa skupaj z difuzorjem ustvarja navidezni vetrni tok preko končnega pokrova.

Bodite pozorni! V varianti Grigorovicha vidimo, da se izmetek izvede v dveh smereh: v smeri inverznega stožca in v smeri široke strani difuzorja. Hitrost pretoka pod obratnim stožcem se poveča zaradi zožitve kanala, kar povzroči povečanje tlačne razlike.

Vrste

Izbira ventila za prezračevanje mora temeljiti na prosto dostopnih sortah in vremenskih razmerah na vašem območju.

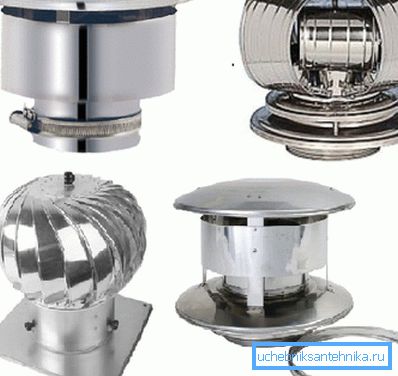

Upoštevajte najpogostejše modele:

• Oblika Centralnega letalskega hidrodinamičnega inštituta (TsAGI) je ena najbolj priljubljenih sort. Značilnosti oblikovanja, o katerih smo razpravljali zgoraj;
• Model Grigorovich. To je morda najpogostejši tip deflektorja doma in v tujini. Oblikovanje je obravnavano tudi v prejšnjem poglavju;
• Astato odprta ploščica design. Prav tako zelo pogosti in priljubljeni zaradi preproste naprave in učinkovitega dela;
• Rotacijski modeli. So kompleksne naprave z vrtljivim delom in posebnim sistemom rezil, ki podpirajo to rotacijo. Posebna značilnost je višja cena in učinkovitost;

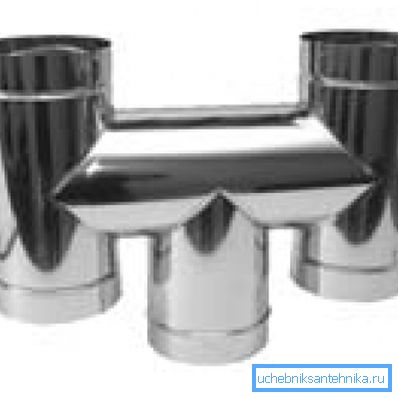

• H-oblike. Odlikuje jih prisotnost dveh deflektorjev na eni konici;
• Deflectors, weathervanes. So rotacijske šobe s kobilico, ki obrnejo strukturo v smeri vetra, tako da njeni tokovi spadajo v sistem lukenj in rezil, kar povzroči učinek izpraznitve plina iz kanala.

Bodite pozorni! Izpušna cev je praviloma prikazana na strehi. To ustvarja razliko v gravitacijskih vrednostih zračnega tlaka in omogoča tudi namestitev deflektorja v prostor, ki je odprt za veter.

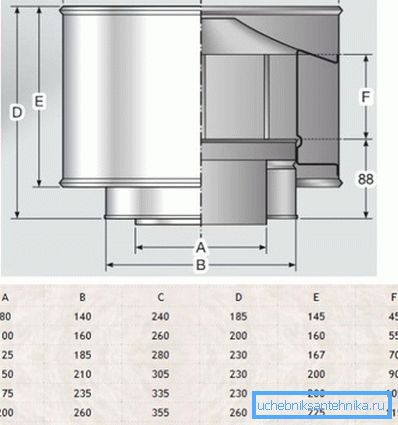

Poleg koncepta aparata bomo potrebovali tudi dimenzije prerezov kanalov in valjev ali njihovo razmerje. Izračun defleatorja za prezračevanje se izvaja na podlagi teh razmerij ali se izvede iz nič za določeno napravo.

Če govorimo o materialih, so v večini primerov vsi modeli izdelani iz dveh vrst surovin: kovine ali plastike. Najpogosteje se uporabljajo pocinkane jeklo, kositer, nerjavno jeklo in aluminij.

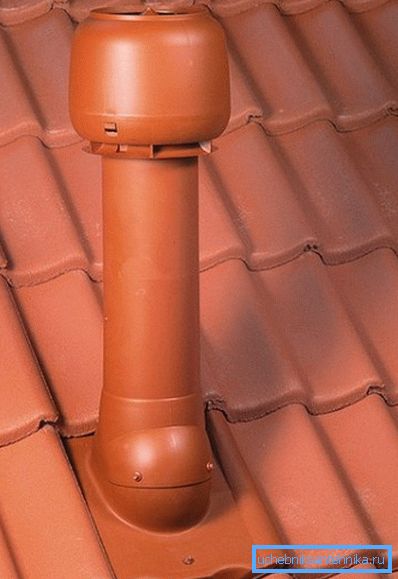

Plastični prezračevalni sistem ima nižje stroške, različne barve, vendar se boji visokih temperatur in hitro pride v slabše stanje.

Skupščina

Za tiste, ki so kupili deflektor, naša navodila za namestitev:

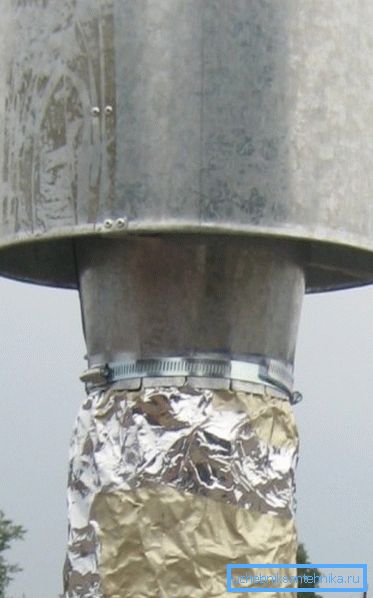

1. V večini modelov ima naprava spodnjo šobo, ki se nosi na cevi in ​​je pritrjena s sponami, sorniki ali zakovicami. Clamp - najlažji način za montažo;

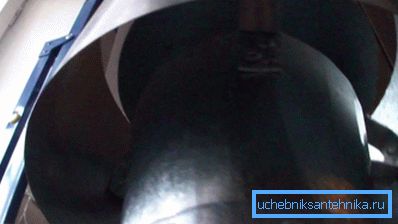

1. Drsnik na spodnjo cev je pritrjen na nosilce z navojno povezavo. Ponavadi so to 3 ali 4 nosilca, ki so pritrjeni na konec šobe z maticami, nasprotni konci razcepnih nosilcev pa so vstavljeni v luknje na difuzorju in so pritrjeni tudi z maticami;

1. V zgornjem delu ohišja, nameščenega v ohišju difuzorja, za pokrovček. To so lahko vijačni nosilci ali vijaki. Na delovna mesta je pritrjena pokrovka z ali brez povratnega stožca.

Bodite pozorni! Premer dežnika mora presegati premer izpusta difuzorja, sicer bo v notranjost kanala padel poševni dež.

Zaključek

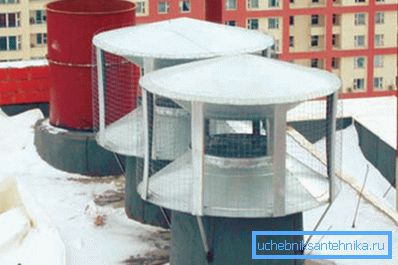

Uporaba deflektorjev vam omogoča, da povečate izpust prezračevanja in ga zaščitite pred blokado vetra. Prav tako je mogoče povečati splošno učinkovitost sistema in jo zaščititi pred povratnimi sunki.

Videoposnetek v tem članku vam bo pomagal bolje razumeti pravila naprave in namestitev tega zasnove.
