Prezračevanje naravne stene z ventili in zunanjimi cevmi

Včasih je v stanovanju ali hiši potrebno ustvariti preprost sistem za izmenjavo zraka, ki lahko deluje v normalnih pogojih. Najpreprostejša možnost je prezračevanje skozi steno s posebnimi ventili, ki delujejo v eni smeri in zunanjo cev. To metodo je dovoljeno uporabljati samo za prostore z običajnim delovanjem.

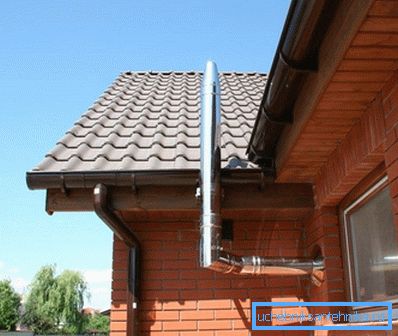

Na sliki je prezračevalna cev v stranski ravnini.

Prednosti in pomanjkljivosti metode

Če želite odločiti o vzpostavitvi takšnega sistema za izmenjavo zraka, je treba upoštevati vse prednosti in slabosti, potem bo izbira najlažja. Vendar bi bilo treba sklepati na podlagi obstoječih pogojev, ker je dejansko alternativna različica običajnega omrežja v enostavnejši različici.

Številčenje zaslug

Najpomembnejša prednost organizacije takšne izmenjave zraka je sorazmerno nizka cena. Vsi potrebni elementi so precej poceni, zato se lahko izognete visokim stroškom.

Druge pozitivne lastnosti prezračevanja te vrste so navedene spodaj:

  • Glavni elementi sistema so majhni, zato se estetske značilnosti prostorov ne kršijo.
  • Med montažo ni potrebe po zmanjšanju tesnosti strešne kritine, ker pri namestitvi cevi izrezi na strehi niso izdelani.
  • Zmožnost namestitve dela z lastnimi rokami je odličen način za varčevanje finančnih virov.
  • Zaradi odsotnosti kompleksnih elementov se čas namestitve znatno zmanjša..
Izgleda kot vstopni ventil v steni.

Negativne točke

  • Odvisnost operacije od vremenskih razmer in drugih dejavnikov nekoliko zmanjša učinkovitost, vendar se to reši z namestitvijo ventilatorja.
  • Potreba po vrtanju na več mestih na nek način otežuje delo.
  • V primeru slabe kakovosti namestitve lahko pride do težav z vodoodpornostjo.

Opomba! Če je prezračevanje skozi steno v zasebni hiši urejeno s pomočjo vstopnih prezračevalnih ventilov in zunanje cevi, je orodje odvisno od materiala, uporabljenega za gradnjo stavbe.

Proizvedeni izračuni

Celo tako preprosto prezračevalno napravo je treba natančno izraćunati, ker je za zagotavljanje prostorov s sveżim zrakom potrebno poznati śtevilo elementov, uporabljenih za dotok delovnega okolja in pretokov izpušnih plinov.

Nato razmišljamo o tem, kako izvajati predhodne izračune na območju s primerom stanovanjske strukture 69 m s stropno višino 250 cm.

  1. Prvi korak je določitev približnega obsega celotnega stanovanja. Če želite to narediti, pomnožite dolžino, širino in višino. Rezultat mora biti: 6x9x2.5 = 135 cu. m
  2. Na podlagi pridobljenih podatkov lahko izračunate število vstopnih ventilov. Na primer, če je pasovna širina elementov 40 kubičnih metrov. m / uro, potem gre: 135/40 = 3.375-4 kosov.
Pomožna miza za izbiro premera izpušne cevi.

Odgovor! Za kvalitativno posodobitev zraka v predstavljenem objektu boste morali namestiti le 4 ventile. Na podlagi zgornjih izračunih se določi premer izpušne cevi.

Vhodne naprave

V povezavi s pojavom sodobnih materialov so se strukture začele bolj hermetično, kar je pripeljalo do nastanka še ene težave, povezane z zmanjšanjem vnosa zraka znotraj.

Če bi se prejšnje hiše in stanovanja lahko prezračevali brez dodatnega priliva, se je zdaj stanje spremenilo. Posebno težko je dihati v stanovanju, če se plastika uporablja kot osnovni material.

O funkcionalnosti

Končni izdelki za dovod zraka z ulice lahko popolnoma preprečijo prodiranje prahu, žuželk in vseh vrst zvokov. Po namestitvi v prostore se ne pojavljajo osnutki. Sesalna naprava je podobna principu reduktorja zraka, kar upočasni pretok.

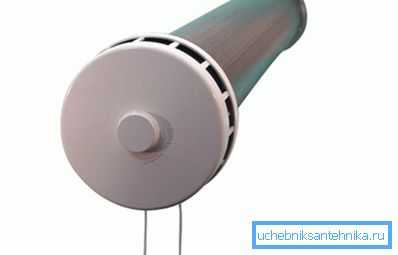

To je ventil za pretok zraka.

Zelo enostavno je krmiliti vstopni ventil, saj je opremljen s priročnim ročajem in za zapiranje kanala. Vidni del se popolnoma prilega notranjosti prostora. Biti zunaj, ne pokvari vtisa fasade stavbe. Med operacijo ni treba porabiti finančnih sredstev.

Podrobnosti o izdelkih naprave

Element z zmogljivostjo zraka je majhna plastična cev, premer katerega se lahko zelo razlikuje. V notranjosti je izolacija, ki preprečuje prodor zvokov.

Spodaj ste vabljeni, da se seznanite s strukturo izdelkov te vrste.

  • Plastični kanal je osnovna komponenta, saj skozi to vstopa zrak v prostor.
  • Nastavitveni gumb je nameščen na notranji strani. Z njeno pomočjo lahko blokirate kanal.
  • Filtrirni element omogoča čiščenje dohodnih tokov iz prašnih delcev.
  • Notranji fragment konice, opremljen z ventilacijsko loputo, je glavni omejevalnik.
  • O-obroč je zasnovan tako, da izboljša tesnjenje med elementi izdelka.
  • Izolacijski material omogoča zaščito notranjosti pred zvočnimi in drugimi učinki.
  • Zunanja rešetka pomaga zaščititi strukturo pred padavinami.
  • Omrežje proti komarjem omogoča popolno preprečitev vnosa žuželk.
Prikazani so glavni deli izdelka.

Pozor! Dolžina plastičnega tulca se lahko razlikuje od 40 do 100 cm v korakih po 10 cm. Zato je pri izbiri debelina stene zaokrožena na te vrednosti. Presežni del je preprosto obrezan.

Montaža

Najprej je za namestitev elementa na stranski ravnini, ki meji na ulico, izbrano primerno mesto. Funkcionalna glava bi morala imeti neposreden dostop, v nasprotnem primeru bi bilo težko izvajati nadzor. Najboljša možnost je namestiti v bližini radiatorja, tako da ima prihajajoči zrak čas za ogrevanje.

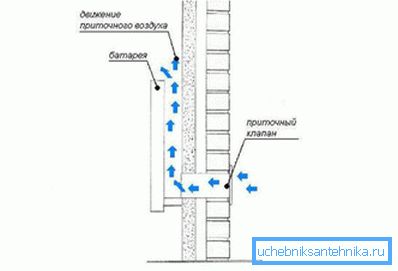

Prikazuje eno od možnosti namestitve.

Po izbiri sprejemljivega mesta nadaljujte neposredno z izdelavo lukenj. Če so stene lesene, uporabite običajno vrtanje in vrtanje. V drugih primerih se diamantno vrtanje izvaja s posebnim orodjem. Pri odpiranju naprave priporočamo, da se na cesto pomakne kondenzat.

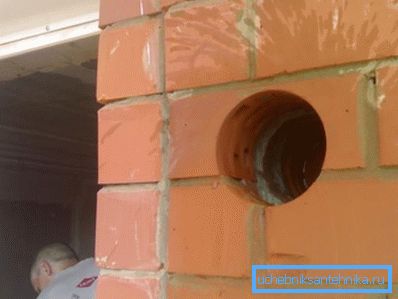

Približno bo morala ta luknja storiti.

V končano luknjo se vstavi plastični rokav zahtevane velikosti. Na zunanji strani je prezračevalna prezračevalna odprtina, funkcionalna konica pa je vstavljena od znotraj. Pri fiksiranju elementov se uporabljajo majhni sorniki, s katerimi struktura postane togost.

Vgradnja izpušne cevi

Kadar je razporejeno izpušno prezračevanje skozi steno do ceste, je možno zmanjšati težavno delo, ker se ne dotika stropa in strehe. Poleg tega se lahko dolžina cevi zmanjša tako, da se odmakne od grebena.

Postopek sestavljanja sistema je predstavljen spodaj.

  1. Na površino stene je narejena predhodna oznaka, ki omogoča lažje rezanje luknje. Priporočljivo je, da odprtino namestite v neposredni bližini stropa, da bi povečali vlečno silo.
  2. S pomočjo posebnega orodja je urejeno rezanje. Nato se vstavi kotni element. V notranjosti je vgrajen kontrolni ventil za zaščito pred zunanjimi vplivi.
  3. Od ulice do ustaljenega kota je pritrjen naslednji fragment - ravna cev. Fiksiran je s posebnimi sponami. Na vrhu je nameščen deflektor, ki preprečuje padanje padavin znotraj.
Na desni je diagram sestavljanja skozi steno.

Bodite pozorni! Pri montaži izpušnega voda je priporočljivo, da se tesnila opravijo na spojih, drugače pa ne bo mogoče doseči čim učinkovitejšega izpuha izpušnega zraka.

O notranjem prometu

Za prehod tokov iz ene sobe v drugo se uporabljajo posebne rešetke. Namestite jih na vrata ali vgradite v steno, lahko dosežete prosto gibanje zračnih mas. To je potrebno v primerih, ko želite preskočiti dovodni zrak na pokrov.

Če želite vstaviti element v vrata ali steno, naredite rez, ki ustreza dimenzijam delovnega dela. Ko odstranite nepotreben fragment, morate glavni okvir vstaviti neposredno v odprtino. Pritrditev se izvede z vijaki, ki jih zaprejo sprednji paneli.

Shema prezračevanja skozi vrata.

Dodatne informacije

  • Prezračevalna cev mora štrleti tako, da kot med grebenom in njegovim zgornjim delom ne presega 10 stopinj, sicer se bo raven potiska znatno zmanjšala.
  • V notranjem delu vodov in na razdalji petih centimetrov od njih ne smejo biti nameščeni kabli, plinovodi in drugi elementi komunikacijskih sistemov.
  • Prehod mora biti izveden na pokrovu, tudi z zaprtimi notranjimi vrati, in ne v vseh primerih, morate namestiti rešetke. Dovolj je, da pustimo reko pod širino 1,5-2 cm.
  • Preveč šibko prezračevanje bivalnega prostora ne omogoča visoke ravni okoljske varnosti, še posebej, če so bili v končnem postopku uporabljeni materiali na osnovi plastike, formaldehidnih smol itd.
V skladu s tem načelom se določi višina vgradnje izpušne cevi.

Sklepi

Ta navodila dajejo idejo o tem, kako se prezračevanje v stanovanju opravlja ne preko strehe, ampak neposredno skozi steno. S to možnostjo je ne samo poenostavljeno delo na napravi, ampak tudi možnost shranjevanja na surovine, saj se lahko dolžina izhodne cevi znatno zmanjša. Videoposnetek v tem članku odraža dodatne informacije.
