Prezračevanje prostorov: kako izbrati opremo in izračunati

Delovanje sodobne stanovanjske ali poslovne stavbe je nemogoče brez oskrbe z vodo, kanalizacije, elektrike in drugih inženirskih omrežij. Zelo pomembno je tudi prezračevanje, zaradi česar sveži zrak vstopa v prostore in odstranjuje onesnažen zrak. Spodnja navodila vam bodo povedala o značilnostih opreme, ki se uporablja za prezračevanje, in izračunu njegove zmogljivosti glede na funkcionalni namen stavb.

Značilnosti prezračevanja različnih prostorov

Vsaka soba, ki se nahaja v posamezni koči in v proizvodnem kompleksu, je zasnovana za opravljanje določenih nalog. Odvisno od njih je izdelan izračun prezračevanja prostora in nabavna oprema potrebne energije.

Industrijske trgovine

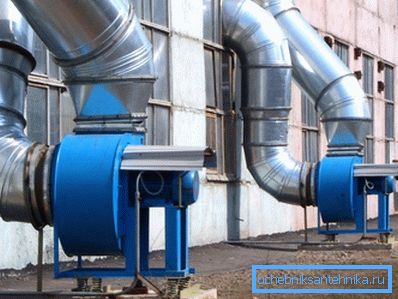

Prezračevanje industrijskih prostorov je namenjeno odstranjevanju škodljivih nečistoč v okoliškem zraku in zmanjševanju drugih dejavnikov, ki negativno vplivajo na zdravje ljudi.

Te vključujejo:

• visoka temperatura;
• povečana vlažnost;
• strupene snovi;
• velika količina prahu;
• visoka vsebnost dima in UDA (ultrafinski aerosoli).

Bodite pozorni! Poleg ustvarjanja udobnih delovnih pogojev je prezračevanje namenjeno temu, da zrak v zaprtih prostorih usklajuje s sanitarnimi in včasih tudi drugimi pravili: ognja, tehnološki in tako naprej. Včasih, brez ustreznega prezračevanja, postopka ni mogoče izvesti (na primer v proizvodnji jekla ali elektroniki).

Pred pričetkom projektiranja in vgradnje dovodnega in izpušnega sistema zraka je potrebno:

• izračunati prezračevanje prostora ob upoštevanju svojega območja, tehnoloških operacij, števila delavcev in drugih parametrov;
• zagotoviti namestitev opreme, ki proizvaja zračno aspiracijo (sesanje prahu, ki izhaja iz teh ali drugih proizvodnih procesov);
• po potrebi namestite sistem filtracije zraka pred škodljivimi nečistočami.

Priporočljivo je, da se izberejo takšne vrste prezračevanja prostorov, ki ne izpolnjujejo le zahtev, temveč so tudi ekonomsko izvedljive.

Industrijske prezračevalne enote imajo dve glavni vrsti:

1. Splošna izmenjava - uporablja se samo za dobavo svežega zraka v prostorih trgovin. Ne velja v primeru, ko je potrebno filtrirati škodljive nečistoče, ker jih zaradi svojih značilnosti lahko širijo po celotnem prostoru.

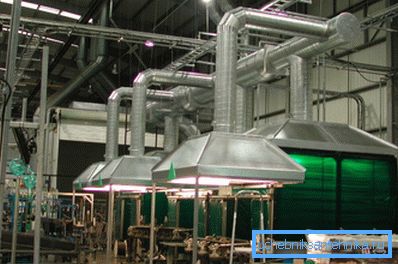

2. Lokalni - bolj pogosti in učinkoviti sistemi. Bistvo lokalnega industrijskega prezračevanja je v tem, da je posamezno sesanje nameščeno nad vsakim delovnim mestom, ki prenaša onesnažen zrak v skupno filtrirno napravo.

Skladiščni kompleksi

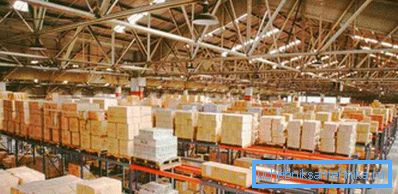

Prostore, kjer se izvaja skladiščenje končnih izdelkov ali blaga, odlikuje veliko število opreme, ki se tam nahaja. Večina modernih logističnih centrov ima na voljo visokotehnološke mehanizme, ki olajšajo gibanje bogastva. To otežuje organizacijo učinkovitega prezračevanja takšnih zgradb.

Prezračevanje skladišč za SNiP omogoča uporabo naprav za dovod zraka in izpušnih plinov, ki so nameščeni v proizvodnih delavnicah z velikimi napravami in strojnimi orodji.

Nasvet! Pri izračunu moči in točk namestitve glavnih vozlišč zračnega omrežja je treba doseči najbolj enotno porazdelitev zračnega toka.

Sodobne gradbene oznake, ki opisujejo postopek prezračevanja prostorov skladišča, določajo naslednje naloge, ki jih je treba rešiti pri namestitvi te inženirske mreže:

• da temperatura okoliškega zraka ne more spustiti navpično, sicer se lahko blago, ki se nahaja na različnih policah, poškoduje zaradi kršitve pogojev shranjevanja;
• da se zagotovi takšen obseg zamenjave zraka, tako da na kateri koli točki skladišča ustreza higienskim, protipožarnim in drugim zahtevam ter zagotavlja skladnost s pogoji skladiščenja.

V večini primerov so skladiščne stavbe zaključene:

1. Mehanski prezračevalni sistem. Prinaša svež zrak iz ceste v skladišče.
2. Naravno izpušno prezračevanje. Z njeno pomočjo se zrak iz kanalov, posebej opremljenih pod streho, vzame iz prostora.

Pisarne

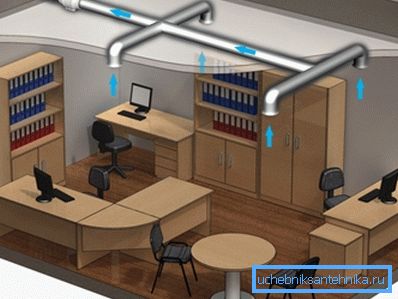

Če lahko majhno pisarno z roko ventilirate, preprosto tako, da odprete okno, potem pa je veliko težje zagotoviti svež in hladen zrak v prostoru, kjer 10 ali več ljudi dela dneva. Zato je prezračevanje pisarniških prostorov ena glavnih nalog, s katerimi se srečujejo arhitekti in inženirji pri gradnji poslovnih stavb.

V večini primerov je dobava in odstranitev zraka organizirana tako, da je ta parameter minimalno skladen z veljavnimi regulativnimi dokumenti. Možno bo ostati v takšni sobi, toda udobje je brez dvoma.

Zato je pri izračunu prezračevalnega sistema pisarniškega prostora priporočljivo še dodatno upoštevati naslednje:

• uporabljeni prezračevalni sistemi morajo biti čimbolj kompaktni, da ne bi zasedli učinkovite površine prostora;
• sistem dovodnega zraka mora zagotavljati ne samo oskrbo zračnih mase, temveč tudi njihovo filtracijo, ogrevanje (hlajenje), stabilizacijo stopnje vlažnosti in razporeditev točke;

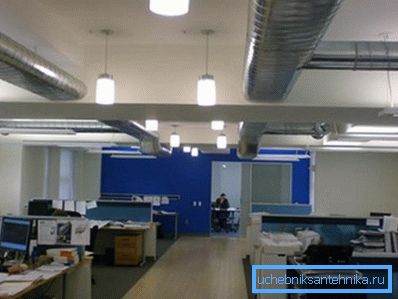

• Bolje je uporabljati ločene prezračevalne sisteme: zrak je na voljo v pisarni s pomočjo gibkih ali togih zračnih kanalov, ki se obdelujejo v oddaljenih enotah, nameščenih v tehničnih prostorih ali na strehi.

Bodite pozorni! Pri odločanju o namestitvi prezračevalne opreme bodite pozorni na značilnosti, kot je cena njegovega nadaljnjega delovanja. V nasprotnem primeru so računi za uporabnost morda previsoki.

Objekti za živinorejo

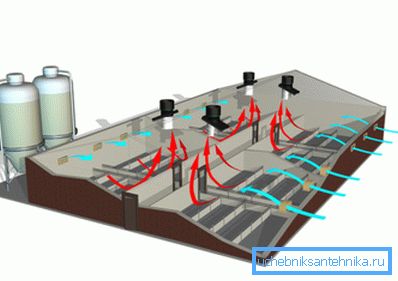

Prezračevanje zgradb za živali je namenjeno za odstranjevanje zraka v stavbah škodljivih plinov, vodnih hlapov in mikroorganizmov, ki so posledica živinoreje. Poleg tega so zaradi svežega zraka ustvarjeni bolj udobni pogoji za življenje živali.

Izračun moči opreme in velikosti zračnih kanalov poteka ob upoštevanju naslednjih parametrov:

• toplotna prevodnost sten objekta;
• količina toplote in vlage, ki jo sproščajo živali v prostoru;
• sistemi zbiranja živinskih odpadkov;
• način njegove vsebine.

Količina vstopnega svežega zraka mora biti takšna, da koncentracija škodljivih snovi kadar koli ne presega dovoljene vrednosti.

Če je učinkovitost prezračevalnega sistema nizka, bo živalim primanjkovalo svežega zraka, ko bo velik - v prostoru je osnutek, ki lahko povzroči bolezni živali.

Izračun zmogljivosti

Pretok zraka

Izračun naravnega prezračevanja prostora, kot tudi prisilni dovod in izpušni sistem, se začne z določitvijo njegove zmogljivosti po zraku. Ta parameter prikazuje, koliko kubičnih metrov lahko sistem črpa v eni uri.

Bodite pozorni! Obstajajo standardi za prezračevanje prostorov, ki morajo ustrezati vsakemu prezračevalnemu sistemu. Če ne bodo upoštevane, ne bo mogoče naročiti zgrajene stavbe.

Najprej je treba določiti tako imenovani zračni menjalni tečaj, to je, kolikokrat v času uri bo prišlo do popolne spremembe zraka v prostoru. Veljavne vrednosti so odvisne od različnih parametrov in so določene v SNiP. Praviloma je treba zamenjati zrak 2-3 krat na uro.

Za določitev uspešnosti je treba izračunati dve vrsti izmenjave zraka: glede na številčnost in število ljudi v prostoru, nato pa uporabite večji od teh parametrov.

Izračun zamenjave zraka glede na številčnost se izvede v skladu z naslednjo formulo:

L = n * S * H, kjer:

• n je stopnja zamenjave zraka (v pisarnah se domneva, da je 2,5, v navadnih stanovanjskih stavbah je 1);
• S je površina prostora;
• H - višina od tal do stropa.

Izmenjava zraka glede na število oseb v prostoru poteka po naslednji formuli:

L = N * Lnorm, kjer:

• N - število ljudi
• Lnorm - stopnja pretoka zraka na delavca ali prebivalca.

Ta parameter je enak:

• za osebo, ki je v mirovanju - 20 kubičnih metrov na uro;
• za pisarniškega delavca - 40 cu. metrov na uro;
• za delavca, ki opravlja fizično delo - 60 cu. metrov na uro.

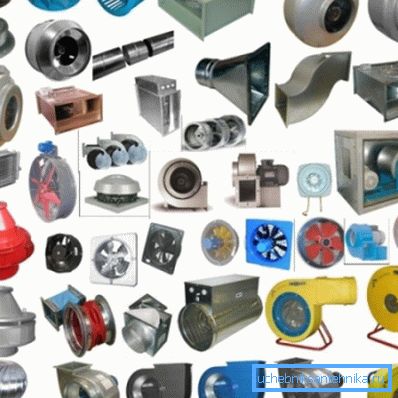

Ko dosežete želeno vrednost delovanja, morate kupiti ventilator ali napajalni sistem, ki zagotavlja želen obseg črpanja. Pomembno je vedeti, da je učinkovitost neposredno odvisna od tako imenovanega upora omrežja zračnega kanala (preseka in dolžine zračnih kanalov). Vse potrebne informacije so običajno navedene v priloženi dokumentaciji za opremo.

Primer izračuna prostora za prezračevanje ni potreben, vendar pa so za vas koristne najpogostejše vrednosti moči:

• apartmaji v mestni hiši zahtevajo prezračevanje od 100 do 700. metrov zraka na uro;
• Posamezne hiše so učinkovito prezračevane z napravami z zmogljivostjo 1000-3000 kubičnih metrov. metrov na uro;
• pisarne morajo biti opremljene z inženirskimi omrežji, ki črpajo do 20 tisoč kubičnih metrov. metrov zraka.

Moč ogrevalnega sistema

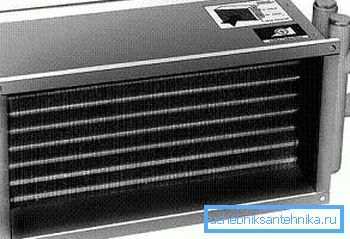

Temperatura zraka, ki se prenaša v prostor, je lahko prenizka (zlasti v hladnem zraku), kar zmanjšuje učinkovitost ogrevalne opreme. Zato se grelniki ali toplotni rekuperatorji pogosto uporabljajo za ogrevanje.

Glede na trenutni SNiP temperatura vhodnega zraka ne sme biti pod + 18 stopinj Celzija. Moč grelnega elementa se izračuna tako, da lahko ogreje zračni tok, ne glede na to, kako hladen je.

Na primer, če termometer pozimi pade na - 22 stopinj Celzija, bi moral grelec zvišati temperaturo za 40 stopinj.

Nasvet! V nekaterih primerih je mogoče namestiti zračni grelnik manjše moči, saj so hude zmrzali v večini primerov kratke.

Med izračuni je treba upoštevati možnost priključitve grelca na električno omrežje z enofazno (220V) in trifazno (380V) omrežje. Slednja možnost je boljša, saj se v tem primeru uporabi manjši jakost. Poleg tega, če moč ogrevalne opreme presega 5 kW, je povezava z enofaznim omrežjem prepovedana.

Tok, potreben za električno energijo, se izračuna na naslednji način:

I = P / U, kjer:

• P - moč grelca.
• U - napetost (220 V ali 660 V - za trifazno omrežje).

Ne pozabite, da če električne napeljave, ki so na voljo v domu ali v pisarni, ne omogočajo priključitve naprav take moči, lahko namestite šibkejši model.

Pomembno je vedeti, koliko vašega izbranega modela grelnika lahko zviša temperaturo dovedenega zraka. Ta vrednost se izračuna po naslednji formuli:

?T = 2,98 * P / L, kjer:

• P - moč grelca.
• L - prezračevanje z zrakom.

V večini primerov je pri načrtovanju prezračevanja v zasebnem stanovanju zadostna moč 1-5 kW, uradi bodo morali namestiti bolj produktivne sorte.

Nasvet! Za prihranek denarja na računu za komunalno uporabo lahko uporabite sisteme za ogrevanje zraka, ki so del ogrevalne mreže. Govorimo o tako imenovanem bojlerju. Zahvaljujoč njemu se boste znebili potrebe po plačilu dodatne porabljene električne energije.

Drugi parametri

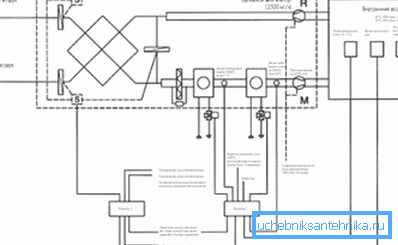

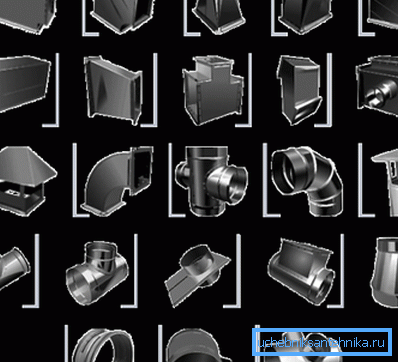

Po izračunu zgoraj navedenih vrednosti lahko začnete sestaviti prezračevalno shemo. Prikazuje vse uporabljene zračne kanale, oblikovane dele, pa tudi razdelilce pretoka zraka.

Upoštevati je treba:

• tlak, ki nastane med delovanjem ventilatorja;
• hitrost zraka;
• ravni hrupa, ki ga ustvari prezračevalni sistem.

Te parametre lahko najdete v priloženi dokumentaciji za opremo.

Zaključek

Izračun učinkovitosti prezračevalnega sistema je kompleksen proces, ki zahteva določena teoretična znanja in veščine. Vendar lahko z zgornjimi informacijami, če ne sami storite, zagotovo preverite pravilnost izračuna. Za več informacij o zasnovi inženirskih omrežij se lahko naučite iz videoposnetka v tem članku.
