Prilagodljivi zračni kanali za prezračevanje: lastnosti

V tem članku bomo govorili o tem, kaj so prilagodljivi zračni kanali za prezračevanje, kako in iz česa so izdelani in kakšne so značilnosti njihove uporabe. Tema članka je precejšen interes, saj se poleg delovanja v industrijskih sistemih pri namestitvi gospodinjskih ekstraktov v kuhinjo uporabljajo prožni prezračevalni kanali.

Kljub dejstvu, da je na trgu na voljo široka paleta tovrstnih okroglih in pravokotnih kanalov, potreba po uporabi gibkih cevi ne postane manj pomembna. Razlog za priljubljenost je, da trdega kanala na nekaterih neudobnih delih površine ni mogoče namestiti.

Tudi na nekaterih površinah z velikim številom štrlečih delov je postavitev toge strukture z velikim številom spojev preprosto nedonosna. Uporaba večkratnih pip lahko nadomesti nakup gibljive cevi, za katero je značilna visoka stopnja tesnosti in zanesljivost delovanja.

Glavne sorte

Trenutno se proizvajajo prožni kovinski in plastični zračni kanali za prezračevanje. Obe kategoriji izdelkov uporabljata pri gradnji notranjih sistemov za izpušno prezračevanje. Podrobnosti o napravi teh vrst upoštevajte podrobneje.

Plastični kanali so izdelani iz naslednjih vrst polimernih materialov:

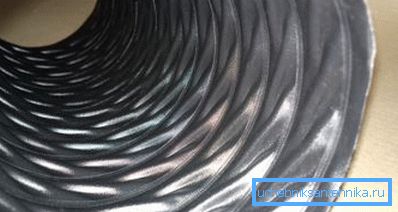

• Polivinilklorid (PVC) z ojačitvijo jeklene spirale se uporablja za izdelavo vodov s relativno gladko notranjo površino.

Fleksibilni PVC-kanali so izdelani z ekstruzijo na popolnoma avtomatizirani opremi, zato je cena končnega izdelka relativno nizka.

PVC kanali niso odporni proti obrabi, vendar so istočasno popolnoma transparentni in zato so najboljša izbira za napa v lesni industriji. Premer izdelkov PVC je omejen na razpon velikosti 16-200 mm.

Pomembno: Pomembno pomanjkljivost zračnih kanalov iz polivinilklorida je nizka odpornost na nizke temperature, zato jih ni mogoče uporabiti v sistemih za dovod zraka v kombinaciji z ogrevanjem. Poleg tega taki izdelki, ko temperatura pade pod + 5 ° C, izgubijo svojo prejšnjo prožnost in postanejo krhki.

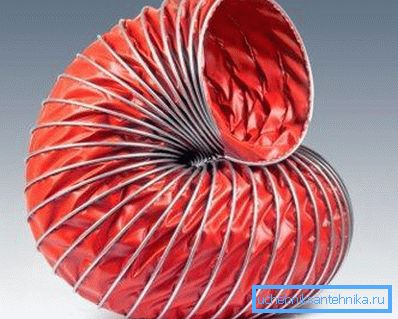

• Viniuretan z ojačitvijo iz jeklene spirale se uporablja za izdelavo zračnih kanalov na principu varjenja polimernega traku skupaj s kovinsko spiralo.

Prednost takšnih kanalov je visoka odpornost na mehanske deformacije in izjemno nizka stopnja hrupa. Ta vrsta prezračevalnega kanala je najbolj prilagodljiva. Na primer, izdelek lahko povežemo v vozel brez ogrožanja njegove integritete.

Zaradi visoke trdnosti in raznolikosti velikosti se lahko ti prožni zračni kanali uporabljajo za konstrukcijo prezračevanja in priključitev klimatskih naprav.

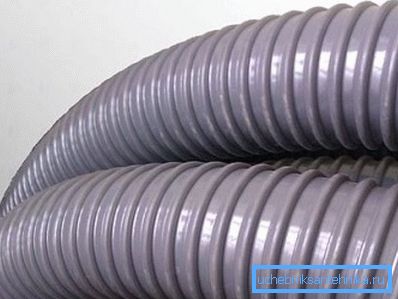

• Zračni kanali iz poliolefina ali poliuretana (PU) z jekleno spiralno ojačitvijo kažejo povprečno trdnost. Izdelki se lahko uporabljajo v napravi domačih izvlečkov. Pomembna pomanjkljivost takšnih izdelkov je nizka aerodinamičnost rebrastih notranjih površin.

Pomembno: zaradi pomanjkanja gladkosti notranjih sten, so zračni kanali, ki so izdelani z uporabo teh materialov, bolj verjetno blokirali kot svoje koleščke z gladko notranjo površino.

Kovinski izdelki so predstavljeni v naslednjih kategorijah:

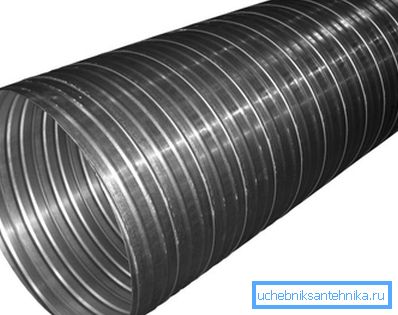

• Jekleni zračni vodi za prezračevanje so iz jeklene pločevine, razrezane na trakove. Trak je oblikovan v spiralo, po katerem se cev iz ene cevi proizvaja iz gredice.

Takšne konstrukcije odlikuje velika teža z visoko trdnostjo. Za večjo obstojnost jekla pred pocetkom proizvodnega dela pocinkamo.

• Zračni kanali iz aluminija za prezračevanje tudi iz kovinskega traku, iz katerega se tvori okrogla cev. Nastala rebra so medsebojno povezana z zložljivo ključavnico.

Takšni izdelki se lahko upogibajo skoraj pod pravim kotom, ne da bi pri tem poškodovali stisko. Poleg tega se aluminijasti izdelki, pa tudi njihovi kolektorji iz jekla učinkovito uporabljajo v temperaturnem območju od -30 ° C do + 300 ° C.

Pomembno: prilagodljivi kovinski kanali niso najboljša rešitev za večkratno uporabo. Če je prezračevalni kanal nameščen in ima potrebno obliko, je zaželeno, da ga pozneje ne poravnate.

Delovanje prilagodljivih prezračevalnih kanalov

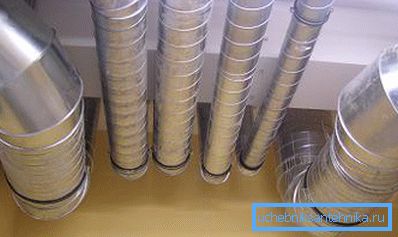

V skladu s TU 36 736 93 za kovinske prezračevalne kanale se ti izdelki uporabljajo na različnih industrijskih področjih, pri urejanju stanovanjskih in javnih zgradb itd.

Sodobne tehnologije omogočajo izdelavo takšnih cevi ne samo prilagodljive, ampak tudi resnično neprepustne. Kljub povečani funkcionalnosti in povpraševanju cena gibljivih kanalov ni precej višja od stroškov tovrstnih analogov.

Pomemben pogoj, ki zagotavlja učinkovitost delovanja teh izdelkov, je pravilnost inštalacijskega dela. Poleg tega je učinkovitost delovanja zračnih kanalov mogoče zagotoviti s pravočasno čiščenjem notranje votline iz blokad.

Razmislite, kakšne so značilnosti namestitve prožnih kanalov.

Značilnosti instalacijskega dela

Pri priključitvi kovinskih kanalov za prezračevanje pri zavijanju, da bi dosegli optimalno napetost, uporabite kovinske toge ovine z nastavljivim kotnim kotom. Koleno je trdno nameščeno na podpornih strukturah in zaradi tega je mogoče zagotoviti potrebno napetost kanala na posrednih delih črte.

Te montažne tehnologije zagotavljajo prednosti, kot so:

• Zmanjšanje upornosti notranje površine vodov zaradi dejstva, da je notranji rokav pravilno napet.
• Možnost prilagajanja kota upogiba v območju od 90-180 stopinj;
• Ohranjanje zahtevane stopnje mobilnosti prezračevalnega kanala med delovanjem sistema.
• Zanesljivost pritrditve gibljivega kanala pri zavijanju.
• Majhna verjetnost zlomov gibljivega prezračevalnega voda na prelomnicah.

Pomembno: Uporaba prožnih kanalov je predmet številnih omejitev, vključno z nedopustnostjo vgradnje v vertikalne dvižne naprave, katerih višina je več kot 6 metrov. Poleg tega se ne smejo uporabljati prožnih kanalov brez upoštevanja takšnih parametrov, kot so odpornost proti toploti, značilnosti oblikovanja itd.

Priročnik za namestitev prevzame skladnost z naslednjimi zahtevami:

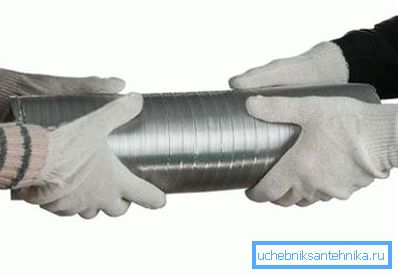

• Pri zagonu montažnega dela je potrebno notranji vodni cev popolnoma raztegniti z lastnimi rokami, da se odpravijo zavoji in izgube tlaka.
• Odvečne fleksibilne cevi so odrezane. Ne nameščajte prezračevalnega sistema, tako da rezervirate dodatno dolžino kanala.
• Izbrane oklepaje so izbrane ob upoštevanju zadostne širine, v kateri zunanji premer suknjiča (lupine) ne bo spremenil oblike.
• Za prehod stenskih konstrukcij bomo zagotovo uporabljali kovinske rokave ali adapterje, ki bodo med namestitvijo in nadaljnjim delovanjem zagotavljali varnost gibkega voda.

Montažna dela se izvajajo na naslednji način:

• Prilagodljivi zračni kanali za prezračevanje, ki so odporni proti temperaturi, se raztegnejo v raztegnjenem stanju s kovinskimi škarjami, medtem ko spiralni del grizijo sipkarji. Pri delu s plastičnimi kanali se lupina polimera razreže z ostrim nožem, medtem ko se vijačnica ugrizne s kleščami.
• Povezava je izvedena s pomočjo spojke tipa, aluminijastega samolepilnega traku ali mastike. Vhod kanala v šobo mora biti najmanj 50 mm
• Priključek za dodatno moč pritrdi najlona ali kovinsko kravato.
• Namestitev poligidnih kanalov se izvaja s pritrditvijo na prirobnice in pritrditvijo z vijaki.
• Na koncu dela preverimo tesnost povezav.

Zaključek

Sedaj veste, kakšni so PVC zračni kanali za prezračevanje in njihovi kovinski kolegi. Posledično boste lahko izbrali tiste modifikacije ventilacijskih kanalov, ki bodo ustrezali potrebam uporabljene sheme zamenjave zraka.

Več informacij in informacij lahko najdete tako, da gledate videoposnetek v tem članku.
