Pritrdilni elementi za prezračevanje - vrste in metode

12-07-2018
Prezračevanje

Organiziranje sistema prezračevanja prostorov v hiši ali stanovanju lahko uporabimo tri možnosti za zračne kanale - togo, pol-fleksibilno in fleksibilno. Izdelane so iz kovine, plastike in polimerov. Za pritrditev na steno ali strop so razvili posebne pritrdilne elemente za prezračevanje, kar bo danes naš izdelek.

Poleg tega bomo pokazali jasen primer, kako se mora vse to zgoditi.

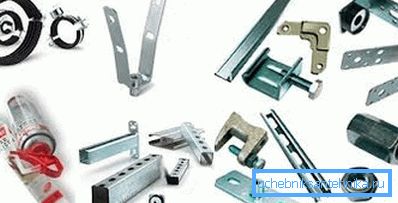

Prezračevalna strojna oprema vam omogoča pritrditev ventkanala

Pritrditev kanala

Prezračevalni kanali se lahko v vodoravni in navpični ravnini pritrdijo na različne načine. Zelo redko so nameščeni v nagnjenem položaju.

Za pritrditev uporabite posebne pritrdilne elemente. Način njihove namestitve je odvisen od oblike in dimenzij zračnega kanala.

Vodoravno

Pri nameščanju ventilacijskih kanalov na opeke (armiranobeton) stene ali stebre se kovinski nosilci uporabljajo v obliki kvadrata. Vgrajene so v vogalne obloge.

Nosilci na štrlečem delu imajo odprtino za vzmetenje zračnega kanala.

Dimenzije danka, ki izhajajo iz stene, in dolžine njene vgradnje v površino so odvisne od dimenzije kanala.

  1. Prezračevalni kanali so pritrjeni na armirano betonsko kolono z vogali, podstavki, pločevinastimi rutami. Jekleni krožnik je pritrjen na stebru z zatiči, po katerem je treba na njej priviti vogal in naslon.
  2. Zračni kanal je pritrjen na betonsko ploščo s pomočjo nosilcev, na kovinski stolpec - s sponkami in prečkami.
  3. Zračne cevi so pritrjene na I-žarke z nosilci iz jekla ali železnega traku.

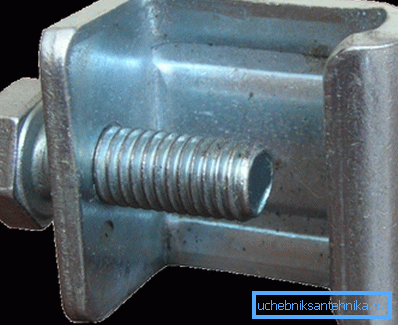

Stojalo - zanesljivo pritrdilo za prezračevanje

Navpično

Okrogel zračni kanal v prečnem prerezu do 1 m je pritrjen na opečnato steno s pomočjo podstavka, ki sestoji iz:

  • kovinska konzola;
  • posebne obloge;
  • sponke - iz jekla in iz kota.

Okrogli zračni vodi so pritrjeni na armiranobetonski stebriček s konzolo, sestavljeno iz konzol, varjenih na kovinsko ploščo in 2 polovičnih sponk. Slednji so zatesnjeni po končani montaži prezračevalnega kanala.

Nasvet: če ni mogoče pritrditi prezračevanja na steno ali stebru, ga lahko namestite s streho.

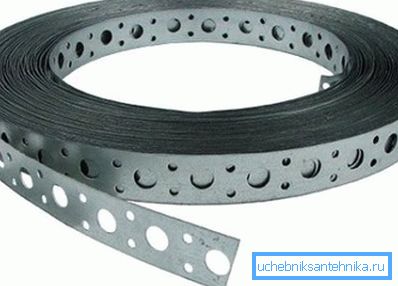

V traku za fotografiranje z vzmetenjem za zaprtje ventilacijske škatle

Prezračevanje

Spodnja navodila vam bodo pokazala, kako narediti vse pravilno:

Vodoravno
  1. Preglejte območje, kjer bo kanal vodil.
  2. Namestite pritrdilne elemente na stene in stebre.
  3. Namestite dvigala na oznake in premaknite podrobnosti zračnega voda.
  4. Sestavite posamezne elemente v bloke in jih pritrdite s sponami, na katerih se bo izvedla vzmetenje.
  5. Namestite zračne kanale s prirobničnimi prirobnicami.
  6. Nadaljujte s sestavljanjem in pritrditvijo celotnega prezračevalnega sistema na elemente, pripravljene vnaprej v stenah in stebrih.
  7. Preverite namestitev in priključitev prezračevalnega oddelka na obstoječe bloke v stavbi.
  8. Odstranite dodatno opremo in preverite delovanje sestavljenega sistema.
Navpično
  1. Označite področja, kjer je potrebno namestiti pritrdilne elemente.
  2. Namesti jih in pripeljati do delov prihodnjega kanala.
  3. Pred začetkom postopka pritrdite nosilec, dvigalo in blokirni sistem na zunanjo steno.
  4. Sestavite konstrukcijo s strimi iz ločenih delov.
  5. Namestite poseben dežnik in dvignite sestavljeni del.
  6. Poravnajte se s strijami in zavarujte v želenem položaju.
  7. Spojite z že nameščenimi deli in zaščitite vse.

Nasvet: če je potrebno namestiti prezračevanje pod visečim stropom, pred namestitvijo odložite povezave zračnega kanala, nato pa namestite razdelilnike zraka za pritrditev spuščenega stropa.

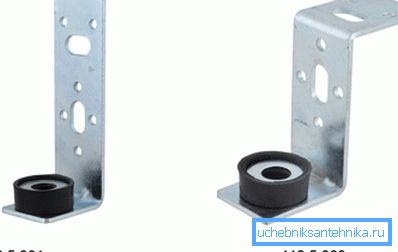

L in Z v obliki pritrdilnih elementov za pravokotne prezračevalne kanale

Metode določanja zračnega kanala

Montaža prezračevanja se lahko izvede na naslednji način:

  1. Uporabite nosilec v obliki črke L, katerega cena je povsem dostopna. Priključite elemente zračnega kanala z vijaki ali vijaki.
  2. Z vijaki ali vijaki je mogoče pritrditi pravokotni zračni kanal z nosilcem v obliki črke Z.
  3. Montaža s čepi in profili:
  • prezračevanje mora ostati proti prečnemu toku;
  • Navojni deli zmanjšujejo bočno premikanje.

Pogosto uporabite gumijast profil, ki dodatno zagotavlja zvočno izolacijo zračnega kanala.

  1. Za pritrditev cevi krožnega prečnega prereza lahko uporabite luknjani trak. To je treba narediti s pomočjo zanke ali pritrditve na vijak v območjih vpetja. Pomanjkljivost te metode je, da ni potrebna togost.

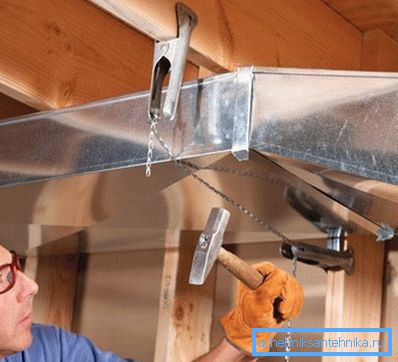

Pritrdite zračne kanale do stropa z lastnimi rokami

Nasvet: za cevi s premerom manj kot 200 mm lahko zmanjšate raven hrupa kanala za zrak, če hkrati uporabljate objemko istočasno kot luknjani trak.

  1. Uporablja se za montažo čepov in objemke.
  2. Včasih lahko uporabite sidro za ekspanzijo medenine, ki ga je treba vstaviti v montažno luknjo in zategniti čep.

Nasvet: če kanalov ni mogoče pritrditi na strop, uporabite za vgradnjo kovinskega žarka s spono, s katerim je pritrjen zatič.

Uporabite naslednje pritrdilne elemente za prezračevanje, materiale in napeljave:

  • oklepajih različnih oblik;
  • profili;
  • prečkanje;
Uporaba navzkrižnikov
  • žeblji;
  • udaril trak;
  • cevne objemke;
  • sponke;
  • dvigala;
  • jekleni vogali;
  • železove pločevine;
  • kovinske letvice.

Zaključek

Zanesljiva vgradnja prezračevalnega sistema lahko zagotavlja le pravilne pritrdilne elemente. Za to uporabite različne naprave, dele in materiale. Ta članek je podrobno opisal, kako jih je treba uporabiti, če je potrebno.

Videoposnetek v tem članku vam bo pomagal najti dodatne informacije o tej temi.
