Projekt prezračevanja: razvojne faze

Kako narediti tipičen projekt prezračevanja za različne prostore? Kakšne so norme izmenjave zraka? Kako se izračuna kanal vodov?

Poskusimo odgovoriti na ta in nekatera druga vprašanja.

Zakaj jo potrebuješ?

Toda v resnici: zakaj poskusite narediti projekt z lastnimi rokami, ko je masa strokovnjakov pripravljena ponuditi ustrezno storitev? Glavni in najbolj očiten motiv je gospodarstvo. Približni stroški prezračevalnega projekta za majhno kavarno s površino do 100 kvadratnih metrov je približno 15.000 rubljev, kar je precej nepomembno glede na stalno pomanjkanje sredstev na stopnji pospeševanja poslovanja.

Poleg tega: samo-načrtovanje prezračevalnega sistema korni traja manj časa. Organizacija profila lahko porabi za pripravo delovnega osnutka do enega meseca. Medtem, kot veste, je čas denar: med začetkom zaključnega dela in sprejemom prvega obiskovalca pogosto ne več kot nekaj tednov.

Faze velike poti

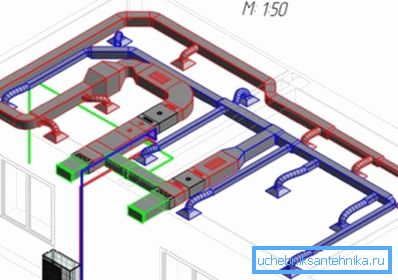

Pribor z izbrano ponudbo lokalnih trgovin je enostavno. Prav tako je enostavno pripraviti skico z navedbo velikosti vsakogar, ki v šoli ni preskočil učnih ur poučevanja.

Glavne naloge se zmanjšajo na izračune.

Kaj mislimo?

1. Produktivnost po zraku.
2. Odsek zračnih kanalov.
3. Zmogljivost ventilatorjev za vstop zraka.

Upoštevajte: prezračevanje z enim izpušnim vodom je sprejemljiva rešitev za stanovanje ali zasebno hišo na majhnem območju. Na javnih mestih je potreben svež zrak.

1. Potreba po pritisku, ki so ga ustvarili navijači.
2. Potreba po toplotnem ogrevanju in klimatizaciji.

V tem vrstnem redu in nadaljujte.

Uspešnost

Ocenjujemo jo na dva načina:

1. Glede na prostornino prostora in množico izmenjave zraka, ki je odvisna od njegove pripadnosti eni ali drugi funkcionalni vrsti.
2. Število obiskovalcev.

Za javno institucijo moramo opraviti oba izračuna in nato izbrati večjo vrednost.

Izračun frekvence izmenjave zraka

Izračunska formula je L = n * V, kjer je n izmenični tok zraka in V je skupni volumen v kubičnih metrih. Volumen, kot je znano, se izračuna kot produkt površine in višine.

Kakšen je parameter n? Odvisno od vrste sobe.

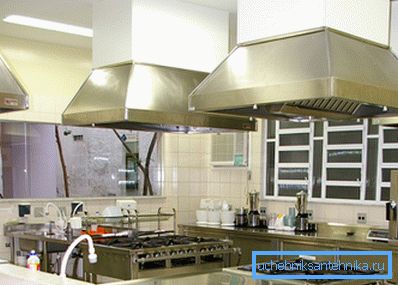

Opomba: v nekaterih primerih trenutni SNiP ne kaže na številčnost, temveč neposredna potreba po izmenjavi zraka za sobo, sanitarno opremo, peč itd.

Torej, za zloglasno kavarno s površino 100 m2 s stropno višino 3,5 metra z dvema plinastima pečema in enim straniščem za dve straniščne školjke bo približno potrebna zračna izmenjava 2x100x3,5 + (100 * 2) + (50 * 2) = 1000 m3 / uro

Izračun po številu obiskovalcev

Tukaj se računsko navodilo zmanjša tako, da pomnoži največje število obiskovalcev in potrebo po zraku ene osebe (predvideva se 60 m3 / uro za budno in 30 m3 / uro za prag). Torej, z maksimalno zasedbo kavarne z 20 osebami (osebje in obiskovalci) je vredno začeti od 20 * 60 = 1200 m3 / uro. Ker je ta vrednost večja, je v prihodnosti vredno zavrniti.

Oddelek

Izračuna se kot S = L * 2,778 / V, kjer:

• S je prečni presek kanala.
• L - pretok zraka.
• V - hitrost pretoka zraka.
• 2,778 - koeficient koordinacije vrednosti, ki omogoča doseganje rezultata v kvadratnih centimetrih.

Jasno je, da bo povečanje pretoka zmanjšalo prerez, hkrati pa ohranilo učinkovitost. Vendar je previsoka cena povečan hrup; zato je ponavadi omejena na vrednosti 3-4 m / s.

V našem primeru je pri hitrosti pretoka 4 m / s najmanjši odsek kanala 1200 * 2.7878 / 4 = 833 cm2. Preprosta uporaba formule krožnega območja nam daje premer 33 centimetrov (zaokroženo na dejansko velikost cevi - 350 mm).

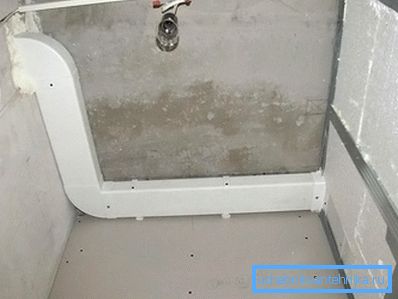

Opomba: v praksi se pravokotni zračni vodi pogosteje uporabljajo za skrita tesnila. Njihov prerez je enak produktu strani: na primer, velikost 250 x 355 mm je primerna za naš primer.

Distributerji zraka

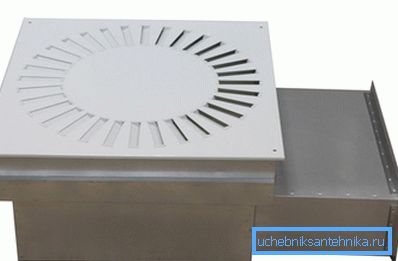

Tu ni univerzalnih formul: izdelki so izbrani iz kataloga v skladu z mejnimi pogoji.

Kaj točno?

• Velikosti.
• Redni zračni tok.
• Dolg razpon s hitrostjo pretoka 0,5 m / s (večja hitrost je zaznana kot osnutek in vodi do neprijetnosti za obiskovalce).
• Raven hrupa. Za stanovanjske prostore je največja dopustna raven hrupa ventilacije običajno 25 dB, za javna mesta - 35 dB.

Nasvet: pred razpršilcem zraka mora biti statična tlačna komora ali adapter, zaradi česar se tok vrti pod pravim kotom. V nasprotnem primeru bo zrak neenakomerno razporejen po svojem območju, kar bo povzročilo povečanje hrupa ali padec pretočnosti.

Tlak

Odvisnost zahtevanega pritiska na območju prezračevane sobe je linearna: s povečanjem površine se poveča dolžina zračnih kanalov.

Slaba novica za oblikovalca je, da je natančen izračun odpornosti prezračevanja zelo zapleten, ker je odvisen od teže spremenljivk:

• Premer cevi.
• Število povezav in zavojev.
• Prisotnost filtrov in grelnikov.

Dobra novica je, da pretirani ventilacijski tlak pri določeni zmogljivosti povzroči rahlo povečanje porabe energije.

Zato se navadno uporablja poenostavljena ocena tega parametra:

• Za prostore s površino 50-150 m2 se šteje 75-100 Pa.
• S površino 150-350 m2 se je treba osredotočiti na 100-150 Pa.

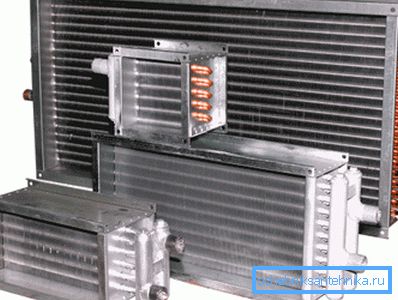

Toplotna moč

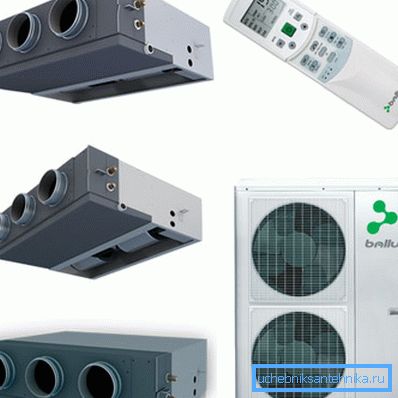

Delovni osnutek prezračevanja pogosto vključuje izračun moči ogrevalnih in klimatskih sistemov.

Ker se toplotna moč zraka precej ne spremeni s spremembo temperature, potreba po toplotni moči grelnika ali odvodnega zraka določi le z ventilacijsko zmogljivostjo in temperaturo delta med svežim zrakom in cesto.

Termična energija se izračuna po formuli P = Dt * L * 0,336, kjer:

1. P je toplotna moč v vatih.
2. Dt je razlika v temperaturi med ulico in dotokom v stopinjah.

Nasvet: norma temperature dovodnega zraka za zimo je + 18C.

1. L - pretok zraka v m3 / uro.
2. 0,336 je toplotna prostornina zraka v W * h / m3 * s.

Torej, pri zunanji temperaturi -15S in prilivu 1200 m3 / h, bo potreba po toplotni moči grelnika 33 * 1200 * 0,336 = 13305 W.

Zaključek

Upamo, da bodo informacije, posredovane bralcu, koristne. Dodatne informacije o načinu priprave projekta za sobo bodo na voljo v videoposnetku v tem članku. Uspehi!
