Protipožarno prezračevanje: naprava, regulativne zahteve,

Kaj mora biti sodobno požarno prezračevanje? Kateri elementi se uporabljajo pri zasnovi in ​​konstrukciji? Ali obstajajo predpisi, ki urejajo njegovo strukturo?

Poskusimo odgovoriti na ta vprašanja.

Naloge

Najprej naj ugotovimo, s katerimi težavami se mora obvladovati prezračevanje (glej tudi članek Pipe za prezračevanje: glavne sorte in njihove značilnosti).

Pravzaprav jih je tri.

• Treba je preprečiti širjenje ognja med prostori na prezračevalnih kanalih.. Stalna vleka, vroč zrak in veliko število izdelkov nepopolnega zgorevanja lahko povzroči sekundarne požare po celotni stavbi.

Vendar: večina žrtev ognja ni žrtev visokih temperatur, temveč dim od prostorov. Pomanjkanje vidnosti je dezorjentiranje, gorenje kisika in kopičenje produktov zgorevanja pa hitro povzročita izgubo zavesti.

• Zato je druga zahteva: požarno prezračevanje mora zagotoviti hitro in učinkovito odstranjevanje dima in proizvodov izgorevanja. Naloga je zapletena zaradi dejstva, da se običajno segrejejo na visoke temperature.
• Poleg tega ljudje v procesu evakuacije potrebujejo svež zrak. Torej, ne potrebujemo samo dimnih izpušnih plinov, temveč tudi prisilno prezračevanje.

Zahtevane zahteve

Osnovne zahteve požarne varnosti za prezračevanje so navedene v priročniku 13.91 do SNiP 2.04.25-91. Označite ključne točke dokumenta.

Če je prostor razdeljen z ognjevarnimi ograjami, je ventilacija nameščena ločeno za vsak del.

Splošno požarno (nujno) prezračevanje je lahko za:

1. Stanovanjske, javne in upravne prostore;
2. Proizvodne zmogljivosti, če so nameščene na največ treh nadstropjih;
3. Skladišča in skladišča, če so postavljeni na največ treh nadstropjih;
4. Skladišča, skladišča in industrijski prostori, ki se nahajajo v ločeni enostavni stavbi in imajo vrata le zunaj.
5. Kopalnice, kopeli, pralnice in druge prostore za gospodinjstvo.

Prostor, v katerem je veliko ljudi trajno ali začasno, mora biti opremljen s posebnim kanalom.

Za proizvodna območja, v katerih lahko nastajajo eksplozivne mešanice, se prezračevanje izvaja ločeno. Zmogljivost prezračevanja mora zagotavljati najmanj eno izmenjavo zraka na uro.

Vendar: če je višina prostora večja od 6 metrov, se lahko omeji na 6m3 na kvadratni meter.

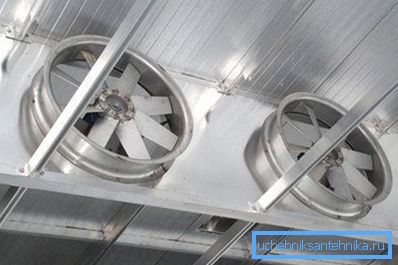

V prostorih, kjer lahko pri proizvodnih pogojih pride do nastanka gorljivih in eksplozivnih zmesi, se dovod zraka izpušnega prezračevanja nahaja od 40 cm od nivoja stropa. Z verjetnostjo kopičenja detonirajočega plina (mešanica vodika in zraka) se razdalja zmanjša na 0,1 metra (za prostore z višinami nad 4 metri, je 0,025 višin, vendar ne več kot 0,4 metra).

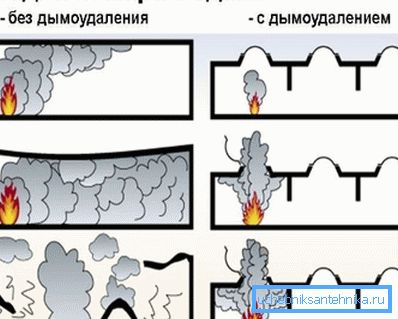

Odstranjevanje dima je treba zagotoviti za:

• Iz dvoran in hodnikov industrijskih, upravnih in gospodinjskih stavb višine več kot 26,5 metrov.
• Od hodnikov, daljših od 15 metrov, brez svetlobnih oken.
• Od hodnikov stanovanjskih zgradb do 10 nadstropij in več z stopnišči brez kajenja.

Poleg zgoraj navedenega dokumenta so predpisi za zaustavitev prezračevanja v primeru požara določeni v klavzuli 12.4 SNiP 41-01-2003

1. V primeru požara se ustavi delo prisilnega prezračevanja za vse prostore, razen prisilnega dovajanja zraka v evakuacijske korake in gredi dvigal.
2. Odklop lahko izvedete s popolno odstranitvijo moči iz stikalnih plošč in s posameznim krmilnim krogom za vsak sistem.

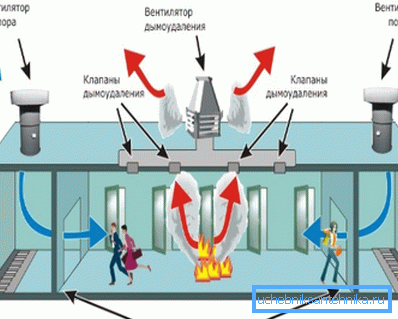

Kako deluje

Kako se izvajajo vse zgoraj navedene naloge prezračevalnega sistema?

1. Pri sprejemu signala iz detektorjev (naprave, ki ocenjujejo temperaturo ali zračno prozornost) v standardnem prezračevalnem sistemu, ventilatorji ugasnejo in ventili se aktivirajo in popolnoma blokirajo njegovo delovanje.
2. Hkrati so odprti ventili v sistemu za odstranjevanje dima; ventilatorji - napajalniki so napajani. Začne se črpanje produktov izgorevanja.
3. Vzporedno s črpanjem onesnaženega zraka v gredi dvigal in poti za izhod v sili dobimo velike količine čistega cestnega zraka.

Glavni tehnični problemi, ki se lahko pojavijo med delovanjem takega sistema, so precej predvidljivi. Pri visokih temperaturah evakuiranih produktov izgorevanja lahko tankoslojne pocinkane prezračevalne kanale deformirate s puščanjem; plastični deli ventilatorja se bodo hitro preobremenili, če ne bodo pregreti.

Zato navodila:

• Ognjevarni kanali so izdelani iz črnega jekla debeline 1,2 mm.
• Vsi ventilatorji in dušilci ognja za prezračevalne sisteme so narejeni iz toplotno odpornih materialov.

Glosar

Seznanimo se z nekaterimi izrazi in definicijami, povezanimi s sistemi za gašenje požarov.

Skupna terminologija

Taktično prezračevanje v ognju je relativno nova tehnologija, ki vključuje uporabo močnih mobilnih ventilatorjev za ustvarjanje pretoka zraka v zgoreli stavbi. Cilji so enaki tistim, ki so opisani zgoraj - odstranjevanje produktov izgorevanja in dovajanje svežega zraka za evakuacijo ljudi in zagotavljanje varnega delovanja gasilske enote.

Ognjeodporni požari so požari s presežkom vnetljivih snovi in ​​omejen pretok kisika skozi prezračevalne kanale. Za pogasitev je pogosto dovolj, da popolnoma blokira delovanje prezračevalnih kanalov.

Oprema

Preučili bomo nekatere elemente prezračevalnih sistemov za preprečevanje požarov.

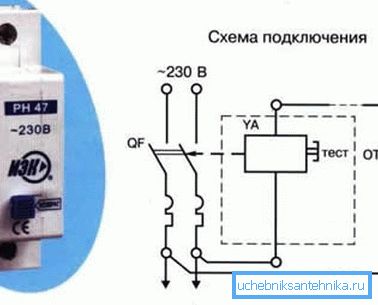

Neodvisna sprostitev je elektromagnetna naprava, ki na daljavo odklopi napajanje ventilatorjev na signal iz ročnega terminala. Taka shema za onemogočanje prezračevanja v primeru požara omogoča ročno podvajanje dela senzorjev.

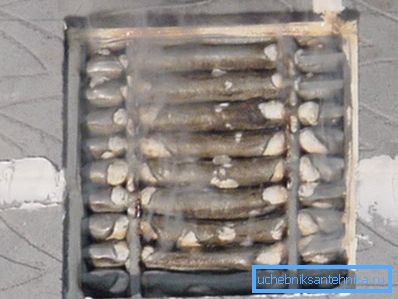

Požarne prezračevalne rešetke so naprave za enkratno uporabo, ki preprečujejo kroženje zraka v prezračevalnih kanalih pri pregrevanju. Kako se njihovo delo izvaja?

Rešetkasta rebra (lamela) so tankoslojne podloge natrijevega silikata. Ko segrejemo nad 100 stopinj, se mineralna baza začne hitro povečevati, napolniti lumene in popolnoma ustaviti gibanje produktov izgorevanja. Meja požarne odpornosti rešetke je 45-120 minut.

Kljub preprostemu oblikovanju je cena izdelkov precej visoka: okrogla maska ​​s premerom 100 milimetrov bo kupcu stala 3-3,5 tisoč rubljev.

Namestitev po meri je zelo enostavna:

1. Rešetka je nameščena v pripravljeno odprtino v kanalu.
2. Njegov okvir je fiksiran s toplotno odpornim silikonsko tesnilno mazalko ali cementno malto.

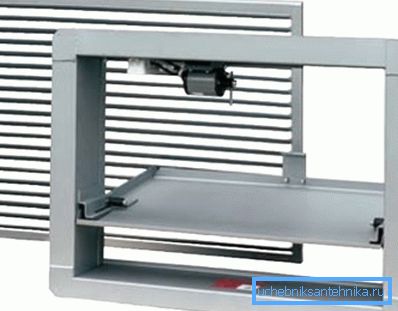

Za razliko od rešetke se lahko večkrat sprožijo požarni dušilci za prezračevanje.

Kaj bi lahko bile te naprave?

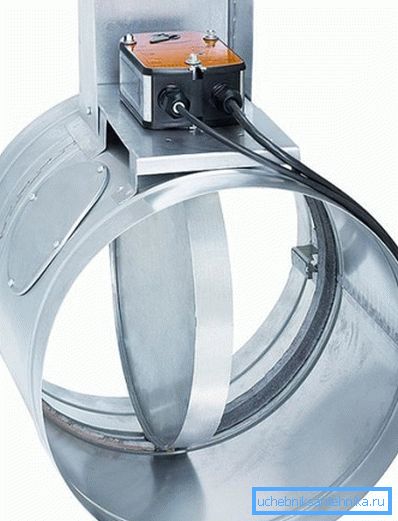

• Običajno odprt (prezračevanje prezračevanje v primeru požara).

• Običajno zaprt (odpiranje kanalov za odstranjevanje dima).
• Dvojno delovanje (zapiranje v primeru požara in odpiranje po gašenju za odstranjevanje produktov izgorevanja).

Načelo delovanja je preprosto in jasno: loputa v enem od položajev popolnoma prekriva ventilacijski kanal. Kako in kako se lahko sproži?

Zaključek

Seveda smo v našem miniaturnem pregledu bralca predstavili le majhen del rešitev, ki se uporabljajo pri oblikovanju prezračevalnih sistemov.

Videoposnetek v tem članku bo, kot ponavadi, pozoren na dodatne informacije o prezračevanju dimov. Uspehi!
