Samostojno prezračevanje: preproste rešitve

Predmet tega članka je namestitev prezračevanja z lastnimi rokami. To ne bo abstraktne refleksije in zapleteni izračuni: ta gradiva je poskus avtorja deliti svoje skromno izkušnjo pri opremljanju prezračevalnega sistema v svoji hiši. Začnimo torej.

Prazgodovina

Pred časom se je avtor preselil v novo hišo. Bila je ena zgodba z veliko in visoko kletjo, ki je bila takoj postavljena kot dom za telovadnico in delavnico. Kasneje je bilo načrtovano graditi stanovanjsko ogrevano podstrešje.

Glavni problem prvega stanovanjskega dna je bila popolna odsotnost prezračevalnega sistema.

Posledice, ki so bile očitne že na začetku prve zime, so bile precej predvidljive:

• V prostoru je kljub rednemu prezračevanju hitro postal zastarljiv in vlažen.

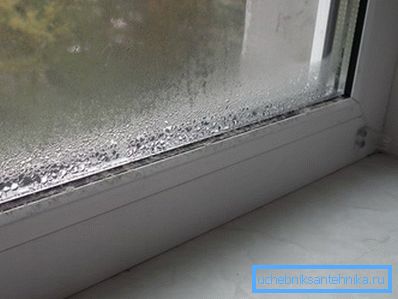

• Okna z enojnim steklom so bila nenehno prekrita s kondenzatom, ki je stekla po steklu in oblikovala lože na oknih.

• Nazadnje, subjektivno, je bila hiša zelo hladna. Kljub dejstvu, da je termometer pokazal dokaj razumno +18 stopinj.

Referenca: s povečanjem vlažnosti, toplotne kapacitete in toplotne prevodnosti zraka povečajo. Zato je v hladnem podnebju zelo težko prenašati hladno in toploto.

Naloga je bila očitna: sledila je z minimalnim časom in denarjem (s katerim po nakupu hiše seveda ni bilo tako dobro) zagotoviti normalno prezračevanje.

Leto kasneje smo pri gradnji podstrešja načrtovali in zgradili še eno ločeno prezračevalno zanko. Ker je vsaka od nadstropij imela ločen vhod, ni bilo mogoče združiti zračnih kanalov.

Izračuni

Za začetek je bilo treba oceniti pričakovano prezračevanje. Navodila za izračun so bila najdena v trenutnem SNiP:

Druga ocena načrtovane uspešnosti temelji na številu ljudi, ki so ves čas v sobi. Ena oseba v stanju bujenja mora znašati najmanj 60 m3 / h; za spanje - 30 m3 / uro.

Štetje po prvem algoritmu je rezultat 240 m3 / uro, glede na drugo - 100 (povprečna poraba zraka dveh oseb, glede na 8 ur spanja in 16 ur budnosti).

Ob upoštevanju posebnosti postavitve hiše je bila izhodiščna točka 120 m3 / h.

Pritličje

Shematski diagram

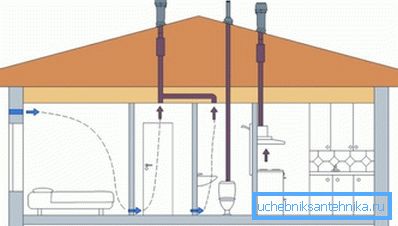

Po razmisleku o možnih rešitvah je bila izbira avtorja osredotočena na izpušno prezračevanje s prisilno indukcijo in odvod zraka v skupni kanal iz več sob - spalnice, kombinirane kopalnice in kuhinje-jedilnice. Odločeno je bilo, da je dotok zraka pasiven, in ne z ulice, a nekoliko nekonvencionalno - skozi klet.

Bilo je več razlogov.

• Skoraj pripravljen prezračevalni kanal vzdolž vseh prostorov, ki so bili predvideni za prezračevanje, že obstajajo. Gradbeniki v postopku dodelave so končali z žlebom v suhem zidu utor med vijakom, ki je bil uporabljen za podpiranje talne plošče in zunanje stene. Ostala je le za organizacijo izbire zraka iz kanala in rezanja rešetk vanj.

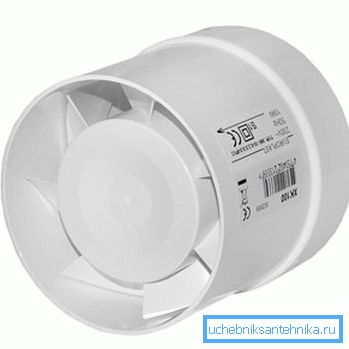

• Naravno prezračevanje je bilo nepredvidljivo zaradi nepredvidljivih rezultatov. Močni vetrovi, značilni za regijo, bi povzročili močno pospeševanje izmenjave zraka; toda v poletni vročini z najmanjšo temperaturno delto med ulico in hišo bi padla na skoraj nič. Ventilator, nasprotno, bi si vzel 120 m3 / uro, ne glede na zunanje pogoje.

• Najnižja cena sestavnih delov. Nekaj ​​časa naprej je treba omeniti, da skupni izdatki za nakupe niso presegli 1.500 rubljev.
• Simbolni obratovalni stroški. Tukaj je približni odnos med zmogljivostjo in porabo energije ventilatorja kanala:

Ločene komentarje zahtevajo kroženje svežega zraka skozi klet.

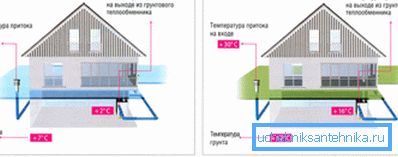

Obstaja taka stvar kot geotermalna prezračevanja. Glasno ime skriva preprosto shemo, v skladu s katero se zlasti v deželni hiši z lastnimi rokami pogosto konstruira prezračevanje, saj so precej dolge dovodne cevi zakopane v tleh nekoliko pod stopnjo zamrzovanja.

Sklic: na globini enega metra od stopnje zmrznjene penetracije temperatura zemlje ni odvisna od regije in je +8 - + 14 ° C.

Kot rezultat, ima vstopni zrak stabilno temperaturo, ki je malo odvisna od sezone in vremenskih razmer. Poleti so hiše relativno kul, pozimi - toplo. In vse to z minimalno porabo energije: električna energija se porabi samo za prevoz zraka.

Vendar pa je v tem primeru pod hišo obstajal pripravljen vir zraka s konstantno temperaturo okrog +14 stopinj - suha klet s površino 75 kvadratnih metrov, vdihana daleč pod stopnjo zmrzal. Povezovanje z dvema kanaloma z bivalnimi prostori na vrhu je bilo veliko lažje kot polaganje nekaj deset metrov cevi pod zemljo.

Said - končano.

Izvajanje

1. S strani ulice skozi zunanjo steno je bila luknja prebodena v kanal. Za delo, potrebno udarec s krono.

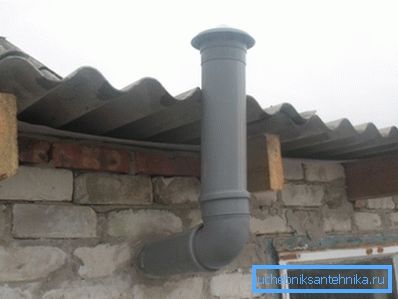

2. Sestavili smo iz standardne kanalizacijske cevi s premerom 110 milimetrov, kotom, dežnikom (deflektorjem) in kompenzacijsko cevjo. Slednji je omogočil namestitev ventilatorja kanala in ga popravil, tako da je povezava mogoča.
3. Pod mestom ventilatorja se luknja izreži v kanal, v katerega je takoj nameščena plastična loputa s pokrovom. V prihodnosti bo uporaben za vzdrževanje in / ali zamenjavo ventilatorja.
4. Sestav cevi, kota, dežnika in ventilatorja s priključeno napajalno žico je vstavljen v luknjo v steni in zaprt. Ujeti pena je zatesnjena z akrilnim kitom: poliuretanska pena ne všeč ultravijolično sevanje in se hitro začne razpadati v luči.
5. Napajanje ventilatorja se izpelje iz najbližje vtičnice skozi kabelski kanal in odpre s stikalom.
6. V suhih zidovih, ki zapirajo kanal, so vgrajene več prezračevalne rešetke in od kuhinjskega aparata nad kuhinjskim pečem.

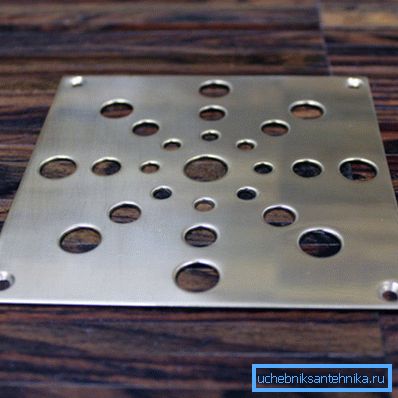

7. V talni odprtini so izbrani za odvajanje zraka iz kleti. Zaprti so bili z rešetkami z mrežo za zaščito pred žuželkami.

Rezultati

Vlažnost in kondenzacija na oknih je pozabljena, kot slaba sanja. V hiši je postal svež in zmerno suh.

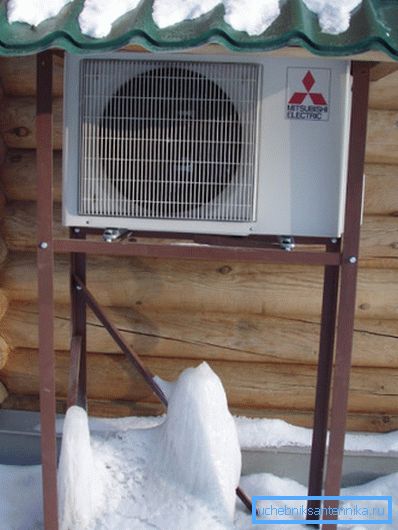

Zaradi dotokov toplega zraka pozimi je hiša z ogrevanjem popolnoma izklopljena temperatura +12 stopinj. Da bi ohranili udobno temperaturo + 20-22 stopinj, zadostuje obratovanje ene inverterske klimatske naprave s toplotno močjo okoli 3,2 kW.

Nuance: prizor - obala Krima. Jasno je, da toplotni tok 3 kilovatov ne bo zadostoval nikjer na Daljnem vzhodu. Poleg tega pretvorniki v načinu ogrevanja ostanejo v najboljšem primeru na -25 ° C.

Betonski prezračevalni kanal, ožičen s suhim zidom, deluje kot zelo učinkovit glušnik. Delo ventilatorja v hiši ni načelno slišno.

Podstrešje

Leto kasneje je gradnja podstrešja dosegla točko, ko je bilo potrebno v njem opremiti prezračevanje.

Po analogiji s prvim nadstropjem je prezračevanje podstrešja potekalo izpušno s pasivnim prilivom. Namesto ventila je bil v tem primeru uporabljen kanalizacijska cev s premerom 110 milimetrov - preprosto zato, ker ni bilo treba iti daleč.

Na tej točki je bila podobnost s prezračevalnim sistemom, zgrajenim prej, končana.

• Namenski kanal za vnos v principu manjka.. Vhod zraka je zagotovljen z uhajanjem, prekrito s streho jeklene pločevine na podstrešju. Med pločevinami strešnega materiala je v ta namen v zadostni meri dovolj majhnih vrzeli.

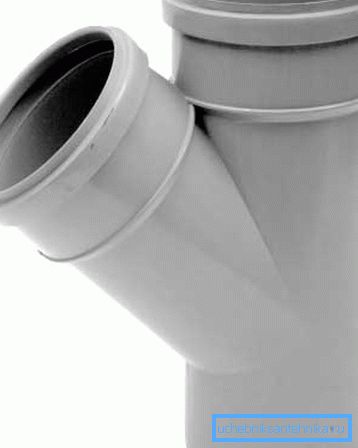

• V ventilatorju je nameščen čep pred ventilatorjem.. Z enim od njegovih izhodov se zrak umakne iz kombinirane kopalnice, ki se nahaja na sredini podstrešja; skozi drugo - preostali prostor je prezračen.

• Ventkanal skriti mavčni strop. V stropu kopalnice je pritrjena vhodna rešetka, na katero je tesno pritrjen en pokrovček čepa. Ampak ostali prostor je prezračen neposredno skozi prostor nad stropom: vstop zraka gre neposredno iz njega; iz dnevnih prostorov vstopi zrak skozi štiri rešetke v vogalih.

Mimogrede: to zagotavlja stalno prezračevanje špirovcev in izolacijo med njimi.

Na ulici ventkanal z dežnik - deflektor prikazana skozi eno od gables. Tako se je avtor razbremenil težav z zapečatenjem proizvodnje: groove je bilo dovolj, da se napolni in kiti; iz vode in snega je zaščiten s previsom strehe.

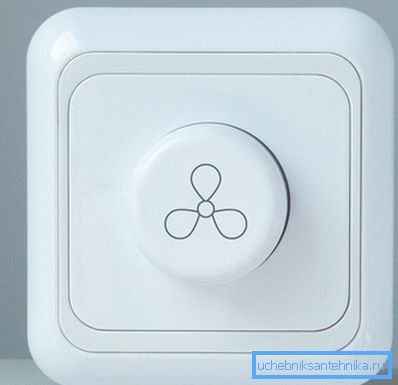

Ventilatorsko napajanje je bilo opremljeno z zatemnilnikom. Omogoča izbiro med tihimi in produktivnimi načini prezračevanja, odvisno od tega, koliko ljudi je na podstrešju.

Zaključek

Očitno je, da se je gradnja učinkovitega prezračevalnega sistema izkazala za precej preprosta in ne predraga.

Dodatne tematske informacije, kot ponavadi, so v videoposnetku v tem članku. Uspehi!
