Shema prezračevanja: kako ustvariti nov projekt in razumeti

Tako pri izgradnji novega kot pri vzdrževanju obstoječega prezračevalnega sistema je nujno vedeti, kako deluje. Da bi razumeli vse njegove nianse in značilnosti, bo pomagal prezračevalni shemi - v Hruščovem, sodobnem stanovanjskem kompleksu, zasebni stanovanjski hiši ali drugem objektu.

Navodila v tem gradivu opisujejo osnovna pravila za pripravo in uporabo teh dokumentov.

Značilnosti dela s tehnično dokumentacijo

Potreba po branju diagramov

Tudi pred izgradnjo zasebne hiše, načrtovanje popravil v stanovanju, ob upoštevanju možnosti za končno obdelavo v hammam ali kopeli, morate skrbeti za načrtovanje in kartiranje različnih inženirskih omrežij, vključno z prezračevanjem. Napake in pomanjkljivosti na tej stopnji gradnje se bo po zaključku zelo težko popraviti z lastnimi rokami.

Kljub temu je mogoče učinkovito rešiti težave in doseči udobno mikroklimo v hiši, ko niste sodelovali pri razvoju projekta in konstrukciji objekta. V tem primeru je treba le zamenjati ali nadgraditi tiste dele prezračevalnega omrežja, ki znatno zmanjšajo splošno učinkovitost sistema.

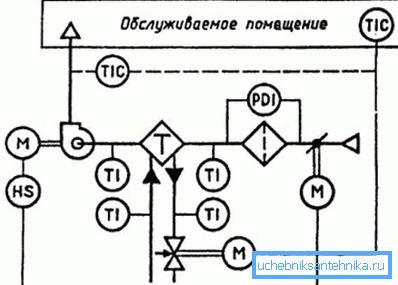

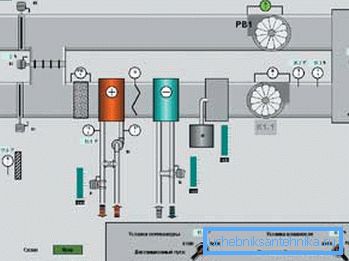

Tukaj je uporabna že obstoječa ali na novo sestavljena krmilna shema za prezračevanje, na kateri je navedena ali druga oprema označena s posebnimi simboli, pa tudi s svojimi lastnimi tehničnimi značilnostmi in lastnostmi. Potrebno je le naučiti razlikovati, na primer, oznako nepovratnega ventila v prezračevalni shemi, od puščic, kot je to, kar kaže na prisotnost popolnoma različnih sestavnih delov in sklopov.

Splošne zahteve projekta

Pri razvoju dokumentacije glede sistema oskrbe s svežim zrakom je pomembno upoštevati naslednje parametre:

• število nadstropij v hiši;
• zunanje onesnaženost zraka;
• raven hrupa na prostem;
• kategorija požarne varnosti.

Pri pripravi prezračevalnega sistema je poleg parametrov učinkovitosti treba posvetiti še več dodatnih dejavnikov:

• možnost širjenja požara skozi prezračevalne kanale med požarjem;
• možnost hlajenja prostorov in prodora onesnaženega zraka v njih skozi zračne kanale velikega preseka.

Da bi se izognili prej omenjenim težavam, je priporočljivo predvideti uporabo ognjevarnih materialov in opreme ter namestitev zaščitnih prezračevalnih ventilov, ki preprečujejo pojav povratnega potiska v prezračevanju.

Oblikovanje novega prezračevalnega sistema

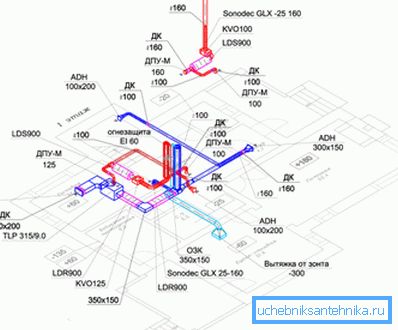

Podrobna shema prezračevalnega sistema (vključno z aksonometrično) je potrebna za usklajevanje projekta zasebne hiše v gradnji v nadzornih in nadzornih primerih.

V tem primeru je obvezna zahteva namestitev opreme, ki omogoča črpanje želene količine zraka:

• za prostore, v katerih je predvideno stalno prebivališče - 3 cca. metrov na uro na 1 kvadratni meter. kvadratni meter;
• za kopalnice skupaj s stranišči - 50 kub. metrov na uro;
• za ločene prostore vodovodne instalacije - 25 cu. metrov na uro.

Prav tako je pomembno vedeti, da je za učinkovito oskrbo prebivalcev hiše ali stanovanja s svežim zrakom potrebno, da teče. Zato je dokumentacija o dobavi običajno priložena projektni dokumentaciji.

Bodite pozorni! Uporabljena oprema in zračni vodi ne smejo ustrezati samo sanitarnim standardom, temveč tudi zahtevam po požarni varnosti. V nasprotnem primeru projekt, ki ste ga pripravili, ne bo odobril gasilski inšpektorat.

Pri izdelavi risbe in izvedbi inženirskih izračunov je potrebno upoštevati tudi naslednje parametre:

• vrsta prezračevanja, ki se uporablja;
• način distribucije zračnega toka v prostorih;
• prisotnost v prezračevalnem sistemu, ki čisti vstopni zrak;
• potreba po namestitvi in ​​načrtovanju rekuperacije toplote.

Poleg tega ne smemo pozabiti na estetsko komponento. Zračni kanali, sesalni in izpušni rešetki bi morali organsko vključiti v zasnovo prostorov in ne posegati v življenje ali delo ljudi.

Nadgradnja obstoječega sistema

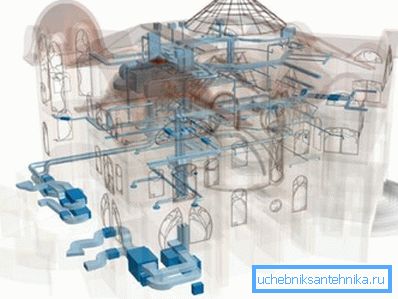

Pogosto obstajajo razmere, ko je potrebno zamenjati ali nadgraditi prezračevalno omrežje v že zgrajeni in naročeni zgradbi. To je precej zamuden postopek, vendar pa je cenovno dostopen za samoizvajanje.

Nasvet! Stroški predelave že pripravljenih pripomočkov so vedno višji od razvoja in namestitve novih. Zato vedno skrbno načrtujte in izračunajte vse parametre. V prihodnosti bo večkrat izplačala.

Postopek preoblikovanja obstoječega prezračevanja je sestavljen iz več zaporednih stopenj:

• izračunavanje prostornine krožečega zraka;
• izbor odsekov zračnega kanala;

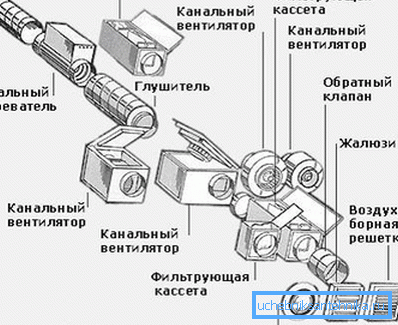

• izberite vrsto ventilatorjev, filtrov in drugo potrebno opremo.

Po tem se pripravi naravni prezračevalni diagram ali risba mehanskega sistema za izmenjavo zraka, določi se mesto za vgradnjo kanalov in pritrdilne opreme ter izvede gradbena dela.

Prezračevalni sistemi stanovanjskih zgradb

Načelo delovanja prezračevalnega sistema v sodobni mestni hiši temelji na naravnem toku zraka, ki prihaja skozi odprta okna in vrata ter se odstrani skozi običajne prezračevalne kanale.

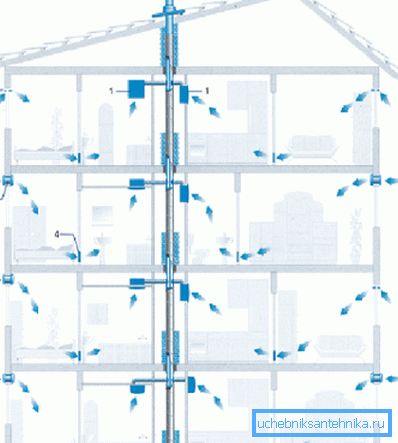

V starih hišah (do 5 nadstropij) je možno urediti ločeno izpušno gred za vsak apartma. V sodobnejših stavbah se zračni kanali iz stanovanjskih prostorov segajo v skupni kanal, ki se konča na tehničnem nivoju in zagotavlja želeno stopnjo vlečenja.

V novih visokih stavbah (več kot 24 nadstropij) se poleg glavne prezračevalne gredi gradi tako imenovani pospeševalni kanal, ki je povezan z glavnim. Zahvaljujoč tej raztopini se povečuje prostornina črpalnega zraka, stabilnost vlažnosti in temperature v vseh prostorih.

Zaključek

Dober domači mojster se razlikuje od svojega zelo neprosilnega sodelavca, ker vedno pripravi vzorec prihodnjega ustvarjanja pred začetkom dela. To velja tudi za prezračevalne sisteme. Razpoložljivost jasne in enostavne za branje dokumentacije ne samo olajša delo delavcev, ampak tudi omogoča enostavno odpravo težav, ki se pojavijo.

Za več informacij o razvoju in pripravi gradbene dokumentacije se lahko naučite iz videoposnetka v tem članku.
