Shiber za prezračevanje: naprava, namen uporabe, alternative

Kakšna napeljava je odprta vrata? Za kaj se uporablja? Kaj sestavljajo vrata in kako se prilega v prezračevalni kanal?

Kaj ga lahko nadomesti? Poskusimo odgovoriti na ta vprašanja.

Kaj je to?

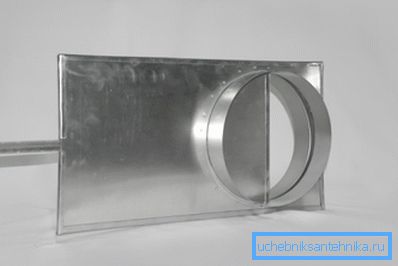

Pred nami je najpreprostejši ventil za prilagajanje in zapiranje prezračevalnega kanala. Je ravna ventil z debelino približno milimetra, ki je praviloma izdelana iz pocinkane jeklene pločevine.

V odvisnosti od velikosti vrat se ventil lahko premika vzdolž dveh vrst vodil:

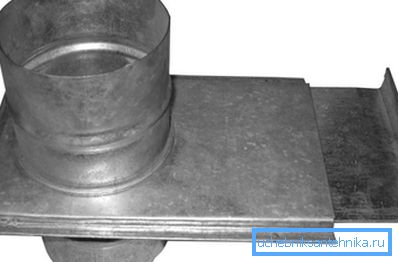

• Z majhno velikostjo kanala (do približno 250 mm) - v žepu za reže.

• V kanalih z večjo kapaciteto je ventil pritrjen z nekaj vogalov. Take vodnike je lažje očistiti pred umazanijo; poleg tega pa pri odprtju in zapiranju ventila ustvarijo nekoliko manj upornosti.

Opomba: ventil ne glede na vrsto vodil ne tesno blokira cevi in ​​ne zagotavlja popolne odsotnosti puščanja iz njega v odprtem položaju. Zato se vrata ne morejo uporabljati kot ventil za ogenj ali zasilno prezračevanje.

Razvrstitev

Katere so zapiralni ventili za prezračevalne sisteme? S kakšnimi znaki se lahko uvrščajo?

Oblika kanala

Tipični industrijski vod ima okroglo obliko. Razlog je preprost: okrogli odsek ima največjo površino z najmanjšim obsegom. Kot rezultat, pri fiksni debelini stene je cena na meter kanala z določeno pretočnostjo minimalna.

Nekoliko manj uporabljene pravokotne škatle.

Za kaj gre?

• V tem primeru je veliko lažje namestiti grelec, ki zagotavljajo ogrevan zrak. Večina od njih je kvadratna ali pravokotna oblika: proizvodnja grelnikov vode pod krožnim prerezom preprosto ni tehnološka.
• Pravokotni kanal je lažje skriti za lažnim stropom ali lažnim zidom. Z istim odsekom, kot je krog, lahko zasede manj prostora za shranjevanje.

Kot verjetno veste, so ventili ventila izdelani za zračne kanale obeh vrst. V prvem primeru so nameščeni na vtičnicah s svojim naknadnim zbijanjem; v drugem so uporabljene prirobljene povezave.

Kot do osi kanala

Značilen vratni ventil zapira cev, ki ga razreže pod kotom 90 stopinj na vzdolžno os. Tudi pri razmeroma nizkih pretokih zraka delno zaprt ventil, ki povzroča turbulenco, postane vir močnega hrupa. Zato se ne uporablja za prilagajanje prečnega kanala.

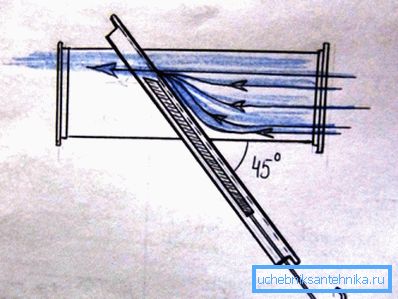

V sistemih pnevmatskega transporta pa pogosto obstaja potreba po delni omejitvi prozornosti kanala. V tem primeru se uporabijo poševna vrata, ki sekajo skozi tok pod kotom 45 stopinj.

Njegova oblika vam omogoča ubiti dve ptici z enim kamenjem:

• Raven hrupa se bistveno zmanjša zaradi manj turbulence na oviro.

• Natančnejša nastavitev kapacitete kanala postane možna: ventil, ki je zamaknjen s fiksno količino, pomeni manjšo spremembo odstotka v živo.

Skupščina

Kako namestiti odzračevalni ventil z lastnimi rokami? Natančneje, kaj naj zapiše povezavo? Navodilo je precej predvidljivo najdeno v SNiP 3.05.01-85 Notranji sanitarni in tehnični sistemi.

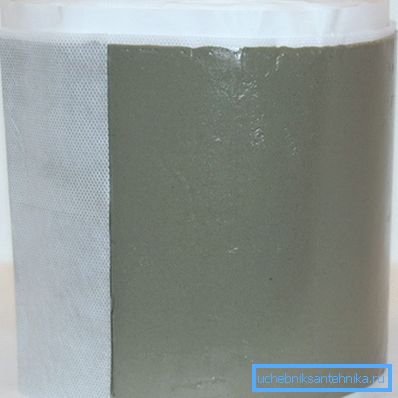

Brezžična povezava

Poleg tega se izvaja: tesnjenje zglobnih spojev s silikonskimi tesnilnimi sredstvi. SNiP ne prepoveduje njihove uporabe: po seznamu priporočenih materialov določa možnost uporabe metod pečatenja, ki niso vključene v ta seznam.

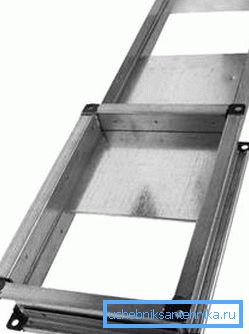

 Prirobnična povezava

Za prirobnične povezave SNiP izrecno določa nekatere lastnosti sklopa.

• Suspenzija ali podpora, ki pritrjuje zračni kanal, ne sme pasti na prirobnico.
• Vsi vijaki morajo biti nameščeni na eni strani prirobnice.

• Če je prirobnica vodoravna, morajo biti vijaki na vrhu, matice morajo biti na dnu.

Komentar: to priporočilo je povezano z običajno varnostjo. Vijak je težji od matice in, če je padel z višine, lahko povzroči hude poškodbe.

Alternativa

Ti vključujejo številne dušilce in ventile, ki se razlikujejo tako v opravljenih funkcijah kot v napravi.

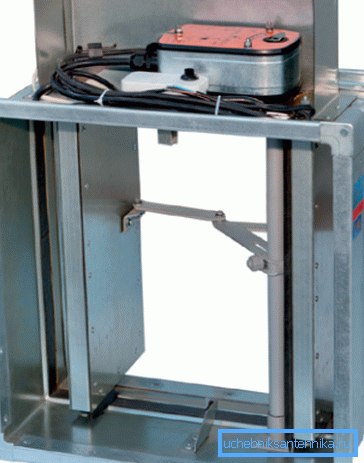

Protipožarni ventili so zasnovani tako, da v primeru požara nemudoma prenehajo naravno ali prisilno prezračevanje, prav tako pa tudi ogromno dovajanje zraka na poti evakuacije ljudi.

Odvisno od začetnega položaja so ločeni ventili:

• Običajno odprto;
• Običajno zaprto;
• Dvojno dejanje.

Za aktiviranje ventila se lahko uporablja:

1. Kombinacije solenoidnih in odtočnih komponent. Ventil lahko odpre ventil; zaprite; držite v odprtem in zaprtem položaju, preprečite povratno vzmet; odgovoren za delovanje ključavnice, sprosti ventil.
2. Talna ključavnica je skupaj z vzmetjo. Ventili s takim sistemom dela so poceni, vendar so sposobni samo ene same aktivacije.
3. Servo z motorjem in menjalnikom.

Poleg tega se namesto poševnih vrat pogosto uporabljajo dušilni ventili z ročnimi ali elektromehanski pogoni.

Zaključek

Predpostavljamo, da smo izvedli našo znanje o novem načinu prezračevalne opreme. Videoposnetek v tem članku bo kot ponavadi ponujal bralcem dodatne informacije o temah.

Uspehi!
