Sistem prezračevanja naprave - imenovanje, osnovni in
Živite na podeželju, praktično ne razmišljate o prezračevanju, včasih je dovolj, da hiša naredi najpreprostejšo konstrukcijo. Druga stvar je, če morate delati čas v mestnih pisarnah, katerih okna gledajo na cesto. V tem primeru odpiranje okna ne zagotavlja le dostopa do svežega zraka, ampak nasprotno le poslabša atmosfero v prostoru.
Namen
Danes je nemogoče predstavljati proizvodnjo brez prezračevanja, kot tudi prostore v stanovanju ali hiši.
Njegova uporaba je precej obsežna in oprema, čeprav različna v raznolikosti, vendar v resnici sestavljajo tri glavne skupine, ki so vključene:
- ustvarjanje zračnega toka;
- obdelava zraka;
- distribucija zraka skozi vse prostore.
Ločeno je treba opredeliti dodatne komponente za prezračevalne sisteme, ki jih je mogoče obravnavati kot njihov sestavni del, kar lahko negativno vpliva na neželene učinke dela:
- dušilci ognja;
- toplotna izolacija;
- glušniki.

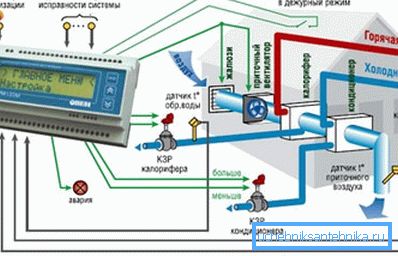

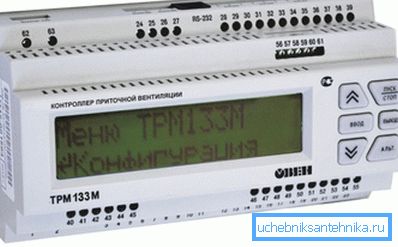

Nasvet: vsi kompleksni prezračevalni sistemi morajo biti opremljeni z avtomatizacijo.
Struktura
Oprema je odvisna od vrste prezračevanja. Na primer, vnos vsebuje elemente, ki:
| Ustvarite zračne tokove | Glavni element vseh mehanizmov je ventilator, ki je lahko drugačen in se uporablja za takšne prezračevalne sisteme:
Z njihovo pomočjo je mogoče ustvariti zračne zavese, ki jih je mogoče namestiti na strehe in v prezračevalnih kanalih. |
| Procesni zrak | Ti sistemi so lahko ločeni in so del večjih mehanizmov:
|
Za porazdelitev zračnega toka z naslednjimi deli prezračevalnih sistemov:
- Distributerji zraka:
- šobe s šobami;
- rešetke;
- perforirane plošče;
- stropne svetilke;
- režne naprave.
- Zračni kanali.
- Naprave regulacijskih in blokirnih tipov - ventili, membrane.

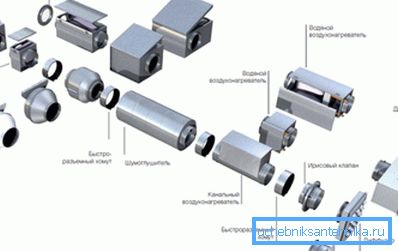

Glavni elementi prezračevalnega sistema
Kot pri vsakem dizajnu mora biti njegovo pravilno delovanje zagotovljeno z njenimi posameznimi elementi, ki lahko delujejo samostojno ali se sinhronizirajo z ostalo z avtomatizacijo:
- Vhodna zračna rešetka Prvi sprejema čist zrak, ki prihaja od zunaj, njegova cena je odvisna od velikosti in materiala. Najpogosteje je pravokotna ali okrogla, obstajajo tudi ovalne ali po meri. Njihova naloga ni samo dekorativna, temveč tudi praktična - za zaščito prezračevalnega sistema pred različnimi onesnaževali in padavinami.

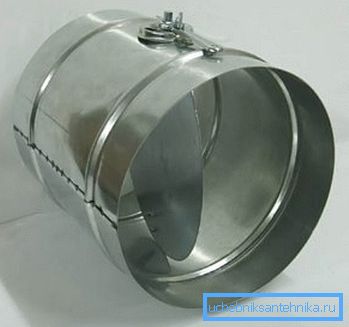

- Zračni ventil Zasnovan je tako, da nadzoruje pretok zraka in preprečuje vstop zunanjega zraka v sistem, če je izklopljen. Posebej potrebni v hladnem obdobju, sicer bo zamrznitev zraka in snežnih padcev padla v hišo in stanovanje. Lahko ga preprosto namestite z lastnimi rokami.
Najpogosteje v sistemih prezračevanja svežega zraka ventil s pomočjo električnega pogona sinhronizira ventil, ki avtomatizira svoj nadzor. Če grelec vklopi - ventil se odpre, ko se izklopi - se zapre.
- Zračni filter pomemben element sistema, ki ga ščiti pred puhami, prahom, žuželkami in umazanijo. Značilno je, da se uporablja grobo čiščenje, ki lahko lovijo delce tako majhne kot 10 mikronov. Filtrirni material v tem primeru je akril. Če je potrebno, povečajte zaščito prezračevanih navodil za gradnjo priporoča namestitev finega filtra, ki zamenja delce do velikosti 1 mikron, kot tudi zelo fini filtri, ki ne dovoljujejo, da se delci spustijo na 0,1 mikronov.

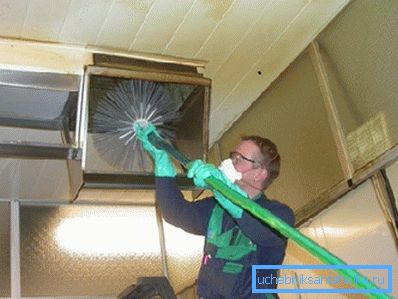

Namig: sledite napravo in ga vsak mesec očistite pred umazanijo in prahom.
Priporočamo namestitev tlačnega senzorja za diagnosticiranje filtra, ki lahko spremlja razliko tlaka zraka na vstopu in izstopu prezračevalnega sistema.
- Fan uporablja v vseh prisilnih sistemih za izmenjavo zraka in statični tlak v prezračevalnem sistemu. Ima dva glavna parametra - prostornino dovajanega zraka in tlak. Po zasnovi so lahko aksialni in centrifugalni.
Prvi je dobil soglasje kupcev zaradi svoje zanesljivosti in visoke zmogljivosti. Pomanjkljivost je, da ustvarjajo nizek skupni tlak, zaradi česar se hitrost pretoka zraka v navijalnih kanalih znatno zmanjša. V tem primeru priporočamo uporabo radialnih modelov ventilatorjev, ki lahko ustvarijo visok tlak.
Nasvet: najnovejši modeli evropskih proizvajalcev prezračevalne opreme so zadovoljni z nizkim šumom in majhnimi dimenzijami.

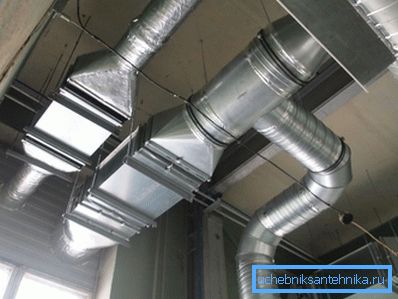

- Zračni kanali namenjen za distribucijo obdelanega zraka skozi zgradbo po tem, ko zapusti glušnik.
So združeni v mrežo, ki jo sestavljajo:
- zavije;
- adapterji;
- Tees.
Njihovo izbiro opravljajo:
- površina prečnega prereza - odvisno od zahtevane zračne menjave, ki se določi z izračunom, pa tudi od največje določene hitrosti zraka;
- oblike - okrogle ali pravokotne, manj ovalne;
- togost - fleksibilna, pol-fleksibilna in toga.
Nasvet: med delovanjem je treba upoštevati dovoljeno hitrost v prezračevalnem sistemu, sicer bo kanal postal vir hrupa.
Rigidni zračni vodi so izdelani iz pocinkane pločevine, lahko so pravokotne ali okrogle. Za določene pogoje lahko proizvajajo nerjavno jeklo.
Polfleksni in prilagodljivi zračni kanali so izdelani iz večplastne aluminijaste folije, so okrogli v prečnem prerezu, kar olajša okvir, izdelan iz jeklene žice, zasukan v spiralo. Ta oblika je primerna za prevoz, saj jo je mogoče zložiti "harmonika".
Pomanjkljivost je visoka aerodinamična odpornost zaradi neenakomerne notranje površine, zato jih je treba uporabljati pri projektih majhne dolžine.
Dodatno
| Grelniki |
|
| Hladilniki |
|
| Recuperator | Zasnovan za mešanje dveh tokov zraka - prihaja od zunaj in se vrne iz prostora. Pomaga zmanjšati stroške ogrevalne vode v hladnem obdobju in zmanjšati temperaturo zraka v vročem vremenu. |
| Muffler | Potreben del ventilatorja, ki nadzoruje raven hrupa, da bi povečali udobje v prostoru za delo ali počitek. Vir hrupa v ventilatorju je vsak oscilacijski premik:
Zvočni dušilniki so razdeljeni na:
Njihova glavna prednost je površina, obložena z zvočno absorbcijskim materialom. |
Zaključek
Pri načrtovanju prezračevalnega sistema je treba razumeti ne le njegov namen, temveč tudi napravo. Potem bo lažje vedeti kje, kaj in kje elemente namestiti, in za kaj bodo uporabljeni v prihodnosti. Konvencionalno lahko nekatere od njih povežemo z glavnimi, drugi z dodatnimi.
Videoposnetek v tem članku vam bo pomagal najti dodatne informacije o tej temi.
