Stanovanjsko prezračevanje: sheme in predpisane zahteve

Kako se lahko izvaja prezračevanje v stanovanjski zgradbi - stanovanjskem ali zasebnem objektu? Kaj trenutno govorijo o gradbenih kodah? Kateri standardi zračnega toka je treba upoštevati pri samopreskušanju?

Kako izvajati izmenjavo zraka v zasebni hiši? Poskusimo ugotoviti.

Regulativne zahteve

Začnimo s študijo obstoječih predpisov. Dejanska SNiP za prezračevanje stanovanjskih objektov - 2.04.05-91 Ogrevanje, prezračevanje in klimatizacija ter 2.08.01-89 Stanovanjske stavbe.

Za udobje bralca, skupaj ključne zahteve dokumentov.

Temperatura

Za dnevno sobo se določi temperatura najhladnejših pet dni v letu.

• S svojo vrednostjo nad -31С v sobah je potrebno podpreti vsaj + 18 ° C.
• Če je temperatura najhladnejšega petdnevnega tedna pod -31C, so zahteve nekoliko višje: sobe morajo biti vsaj + 20C.

Za vogalne sobe z vsaj dvema skupnima stenama z ulico so stopnje dvakrat višje - +20 in + 22S.

Koristno: spremenljivost zahtev je posledica dejstva, da se pri nizkih temperaturah in naraščajoči toplotni izgubi točka rosišča (točka v debelini obodne strukture, kjer se začne kondenzacija vodne pare) pomakne proti notranji površini. Navedene temperature ne vključujejo zmrzovanja stene.

Za kopalnice je najmanjša temperatura + 18C, za kopalnice in prhe - +24.

Zamenjava zraka

Kakšne so prezračevalne norme stanovanjskih prostorov (natančneje, stopnja izmenjave zraka v njih)?

Dodatne zahteve

Katere druge zahteve in priporočila lahko najdete v SNiP o ogrevanju in prezračevanju stanovanjskih zgradb?

• Sistem prezračevanja lahko zagotovi izmenjavo zraka med ločenimi prostori. Preprosto povedano, lahko uredite kuhinjsko napo v kuhinji in zračni tok - v spalnici. Pravzaprav dokument določa priporočila: izpuh prezračevanja je treba zagotoviti v kuhinjah, kopalnicah, kopalnicah, straniščih in sušilnih omarah.

• Prezračevanje stanovanja mora biti povezano s splošnim prezračevalnim kanalom, ki ni krajši od 2 metrov od nivoja stropa. Navodilo je namenjeno minimiziranju verjetnosti prevrnitve v vetrovnem vremenu.
• Pri uporabi ločenih prostorov v stanovanjski hiši za javno uporabo so opremljeni z lastnim prezračevalnim sistemom, ki ni povezan s hišo.
• Na najhladnejših petdnevnih temperaturah pod -40 ° C za tri-nadstropne in višje stavbe je dovoljena oprema prisilnega prezračevanja z ogrevalnimi sistemi.
• Plinski kotli in stebri z izpustom produktov izgorevanja v splošno prezračevanje se lahko namestijo samo v stavbah, ki ne presegajo petih nadstropij. Kotli na trda goriva in bojlerji se lahko vgradijo samo v enokomponentne in dvonadstropne stavbe.
• Priporočljivo je, da se oskrbo z dovodom zraka dobavlja v prostorih s stalnim bivanjem ljudi. Kar nas spet pripelje do že omenjene sheme: pretok zraka skozi dnevne sobe in izpuh skozi kuhinjo in kopalnico.

Kako deluje

Zato smo preučili osnovne zahteve za prezračevanje stanovanjskih prostorov. In kako je prezračevanje v stanovanjskih zgradbah in zasebnih hišah?

Stanovanjske stavbe

Tradicije

Shema, ki je tradicionalna za Rusijo in ves post-sovjetski prostor, je naravno prezračevanje, ki uporablja razliko v gostoti med toplim in hladnim zrakom za izmenjavo zraka. Topla je izpuščena v zgornjem delu prostora in od tam do prezračevalnega kanala; priliv mraza v hiše sovjetske gradnje so zagotavljali odzračniki za prezračevanje in ohlapne montažne lesene okvirje.

Izpušno prezračevanje je bilo opremljeno po že omenjeni shemi: v kopalnicah, straniščih in v kuhinjah. Sobe so bile prezračevane s svežim zrakom.

Ker je lasten navpični prezračevalni kanal za vsak apartma razkošje, ki je v visokih stavbah ni dovoljeno, so se prezračevalni sistemi posameznih stanovanj začeli združevati z navpičnimi gredi.

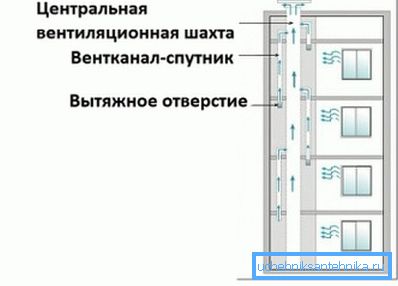

Rudnike združuje vodoravni kanal, ki se pripelje do strehe in je opremljen z dežnikom, da se zaščiti pred padavinami; izhodu v vsak apartma je bil opremljen s kratkim navpičnim kanalom - satelitom, ki je preprečeval izmenjavo zraka med stanovanji.

Katere so prednosti takšne sheme:

• Enostavnost gradnje in posledično minimalni stroški naložbe.

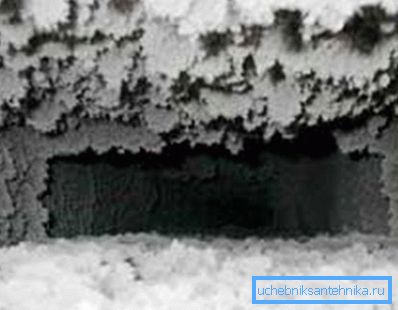

• Najmanjši operativni stroški. V bistvu se zmanjšajo samo za redko čiščenje zamašenih ventilacijskih kanalov. Vzrok za zamašitev je saj iz plinskih peči in redko kršitve med gradbenimi deli.

• Pretok svežega zraka v prostor neposredno od ceste brez potrebe po vmesni obdelavi.

Seveda ni bilo brez napak.

• V zgornjih nadstropjih je tlak, ki zagotavlja delovanje prezračevanja, minimalen. Od tu - pogosti primeri zloglasnega prevrnitve vetra v vetrovnem vremenu.
• Dolg kanal z grobimi stenami (tradicionalni material rudnika in veje v stanovanju - opeka in beton) zagotavlja visoko aerodinamično odpornost, kar zmanjšuje učinkovitost prezračevanja.
• Kanali pogosto puščajo: cementna malta se uporablja za povezovanje njihovih elementov. Uhajanje zraka dodatno zmanjša oprijem.

Modernost

V zadnjem času se je z izgradnjo novih stavb vse bolj izvajala shema s toplim podstrešjem. Kako izgleda?

Horizontalni kanali, ki povezujejo več rudnikov, so stvar preteklosti. Namesto tega se je celotno podstrešje spremenilo v statično komoro.

Pomembno: zaradi stabilizacije visoke temperature na podstrešju se reši ena od glavnih problemov zgornjega nadstropja - hladen strop. Zaradi tega se zahteve ogrevanja zmanjšajo.

Rudniki v kombinaciji s horizontalnimi pipami v eno enoto industrijske proizvodnje. To zmanjšuje število potencialno puščanih spojin.

Sprostitev s podstrešja je nameščena v vsakem delu hiše. Njegova kombinacija s strojno sobo dvigala omogoča, ne da bi motili arhitekturni videz hiše, povečati višino problema do 2 metrov od nivoja strehe, s čimer se dodatno poveča pogon.

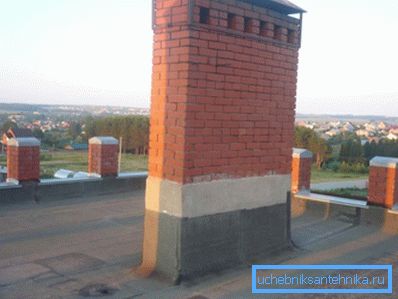

Dežniki, ki ščitijo rudnik pred dežjem in snegom, so izginili: povzročili so padec potiska. Namesto njih je na podstavek rudnika nameščena paleta z odtokom v kanalizacijski sistem.

Rudnik, ki se je odpiral na streho, je dobil kvadratni prerez, ki je izboljšal vleko v vetrovnem vremenu, ne glede na smer vetra.

Podstrešje, sestavljeno iz armiranobetonskih plošč, se je začelo deliti na odseke.

Tako so rešili dve težavi:

1. Zračnih tokov iz različnih vhodov ni mogoče mešati. Njihovo mešanje pod določenimi pogoji bi lahko vodilo do dejstva, da bi se potiskanje v enem kanalu povečalo na račun drugega kanala.
2. Upoštevali so ustrezne predpise o požarni varnosti: ognjevarna predelna stena lahko prepreči širjenje produktov vročega gorenja med ognjem.

Kakšen je rezultat?

• Delo prezračevanja na splošno postane stabilnejše, neodvisno od moči in smeri vetra.
• Aerodinamična odpornost satelitskega kanala se je povečala od 1-1,5 do 6-9 Pa, zaradi česar je bila zračna izmenjava v stanovanjih manj odvisna od tal.

Nujnost: v zgornjih dveh nadstropjih je trakcijska vožnja morda še vedno nezadostna, saj kanali - sateliti želene višine - preprosto ni mogoče namestiti. Problem je popolnoma rešen z vgradnjo ventilatorjev v stanovanja: v tej shemi njihovo delo ne more več voditi v dejstvo, da se bo izpušni zrak iz enega stanovanja vdrl v drugega.

Prisilni izpuhi

Glavna težava katerekoli naravne prezračevalne sheme je njegova odvisnost od moči vetra.

Rešitev tega problema je povsem očitna:

1. Aerodinamična odpornost rudja je umetno podcenjena (na primer z namestitvijo nastavljivih ventilov).
2. Gred je opremljen z radialnim ventilatorjem s sistemom za zmanjševanje hrupa.

Cena povečane učinkovitosti je rahlo povečanje operativnih stroškov in naložbene vrednosti projekta.

Tuje izkušnje

V večstanovanjskih stavbah izvajajo precej zanimivo prezračevalno shemo nemških graditeljev.

• Izpušno prezračevanje je organizirano skozi kuhinjo in kombinirano kopalnico.
• Vhod zraka je skupni kanal, ki se odpira v prostor z nekaj majhnimi odprtinami okoli njegovega oboda in s centralnim ventilom, opremljenim s solenoidno napravo in povratno vzmetjo. Zračni kanal ima visoko aerodinamično vlečenje in kamero za dušenje zvoka.

Kako deluje:

• V pripravljenosti se pokrov izvede v omejenem obsegu.
• Ko vklopite svetilko v kopalnici ali prisilno napolnite kuhinjski ventil, se zmogljivost dovoda zraka močno poveča; Poleg tega se aktivira prisilno prezračevanje.

Zasebna gradnja stanovanj

Jasno je, da za enodružinske hiše ni splošnega prezračevalnega sistema: projekt je sestavljen za določeno strukturo. Avtor si bo dovolil deliti svoje lastne misli, ki jih podpirajo izkušnje z nameščanjem prezračevanja v njegovi hiši.

Izbira sheme

Izbira je bila osredotočena na izpušno prezračevanje s prisilnim spodbujanjem in naravnim dotokom zraka skozi klet.

Bilo je nekaj motivov.

• Izpušno prezračevanje vključuje polaganje enega kanala.. Dobava in izpušni sistem - dve, kar pomeni veliko večji obseg dela in poškodbe že opravljenih popravil.

Pojasniti je treba: v tem primeru je kanal za izpušne pline že bil. V tej vlogi se je pojavil utor, ki ga prikrivajo graditelji med nosilcem, na katerem se sklicujejo talne plošče, in zunanjo steno. Potrebno je bilo samo za luknjo lukenj za dovod zraka in organizacijo izpušnih plinov na cesti.

• Izračun naravnega prezračevanja stanovanjskih stavb je izredno zapleten; V ta namen se uporabljajo zapletene formule, ki upoštevajo veliko spremenljivk, ali spletne kalkulatorje, ki pogosto dajejo nezanesljive rezultate. Pri prisilnem izpuhu je zmogljivost z minimalno napako enaka zmogljivosti ventilatorja.

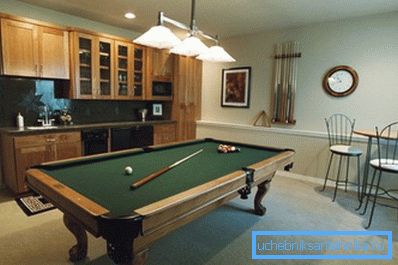

• Vhodni zrak iz kleti (suh in pod nivojem tal) je omogočil, da je temperatura dovodnega zraka stabilna ne glede na vreme.. Temperatura tal pod mejo ohranja na +10 - +14 stopinj.

• Operativni stroški so zanemarljivi. Navedli smo tabelo odvisnosti moči, ki jo fan porabi za njegovo učinkovitost.

Izvajanje

Izvajanje sheme z lastnimi rokami je zahtevalo minimalni čas in denar.

• Zračni tok je organiziran v dnevnih sobah. Luknje v tleh so pokrite z rešetkami z mrežami za zaščito pred žuželkami.

• Izpušne rešetke, vgrajene v mavčne plošče, zapirajo kanal med sornikom in steno.
• Od kanala do ulice je bila izvrtana luknja, v katero je bila nameščena izpušna cev s prezračevalnim ventilatorjem in dežnikom, da bi jo zaščitili pred dežjem in snegom. Cev je zapečatena in zamašena; ventilator je opremljen z daljinskim stikalom.

Skupni stroški so znašali okoli 1.500 rubljev. Raven vlažnosti v hiši se je ustalila na udobni ravni; Temperatura pozimi z izklopljenim ogrevanjem je najmanj + 12C.

Zaključek

Upamo, da bo naš miniaturni pregled o tem, kako organizirati prezračevanje, koristen bralcu.

Videoposnetek v tem članku ponavadi vsebuje dodatna tematska gradiva. Uspehi!
